我們常說1C1A雙USB接口是萬金油接口配置，那65W的功率段應該是近兩年充電器的萬金油功率段了。隨著氮化鎵技術的興起，與在大功率充電器上面的大規模應用，充電器的功率與體積也不再是正比的關系了，小體積的氮化鎵充電器也可以支持大功率充電。

3C數碼配件品牌llano綠巨能近日推出了一款有著65W大功率輸出的氮化鎵充電器，并且配備了多接口設計，來為手里有著包括筆記本電腦在內的多設備用戶提供充電解決方案。

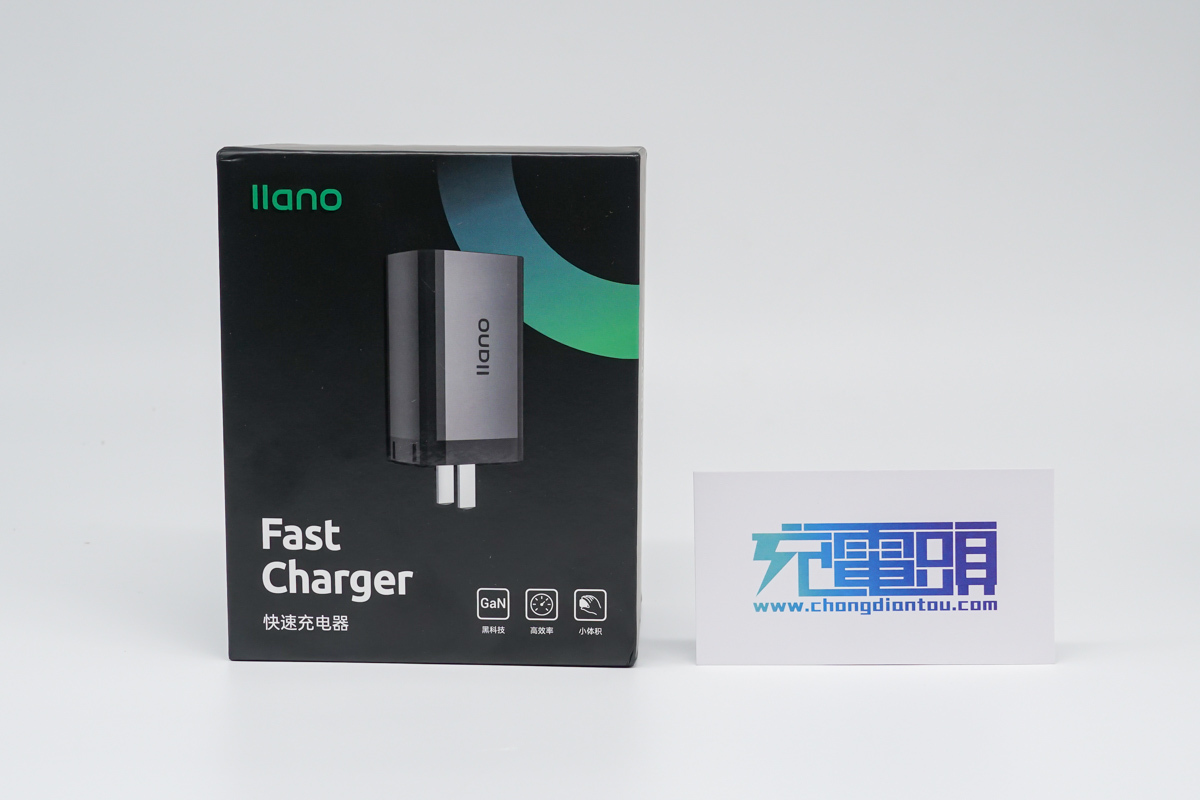

包裝盒的正面可以直接看出產品的外觀圖，左上角自帶llano綠巨能的品牌Logo。

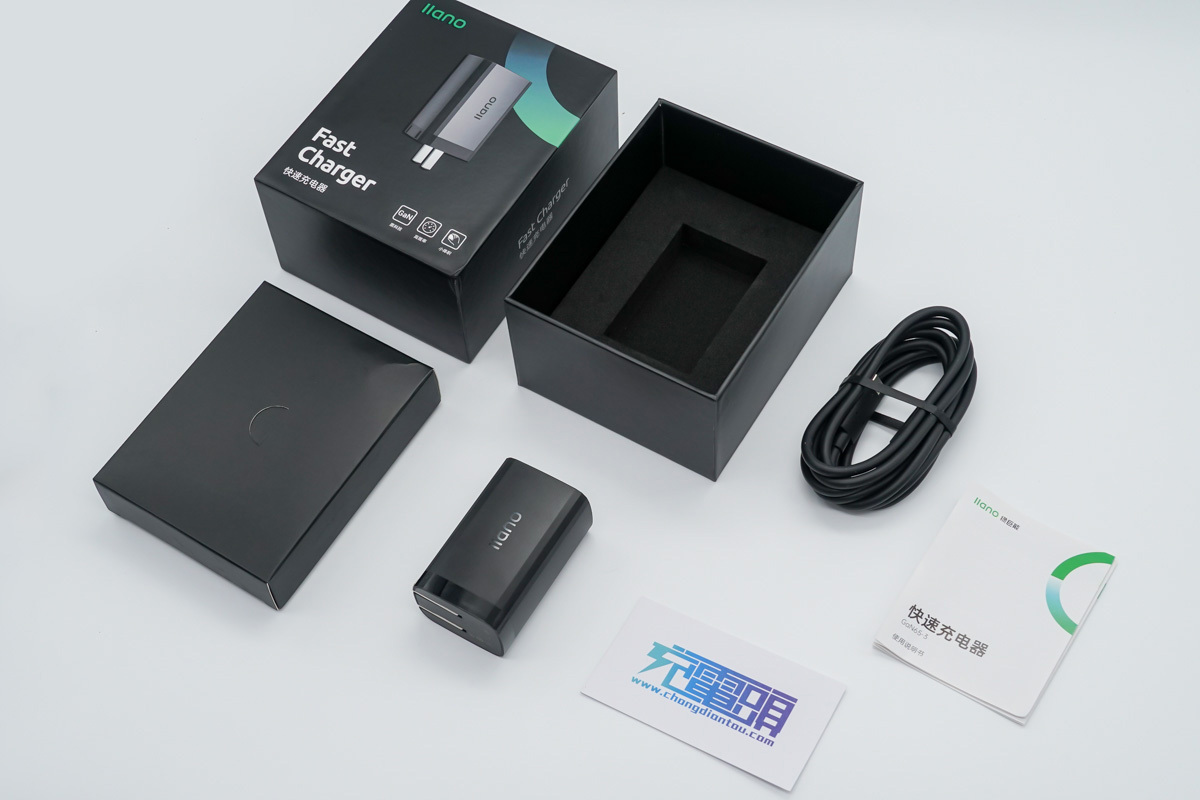

包裝盒內部產品一覽，產品本體、快充線以及使用說明書。

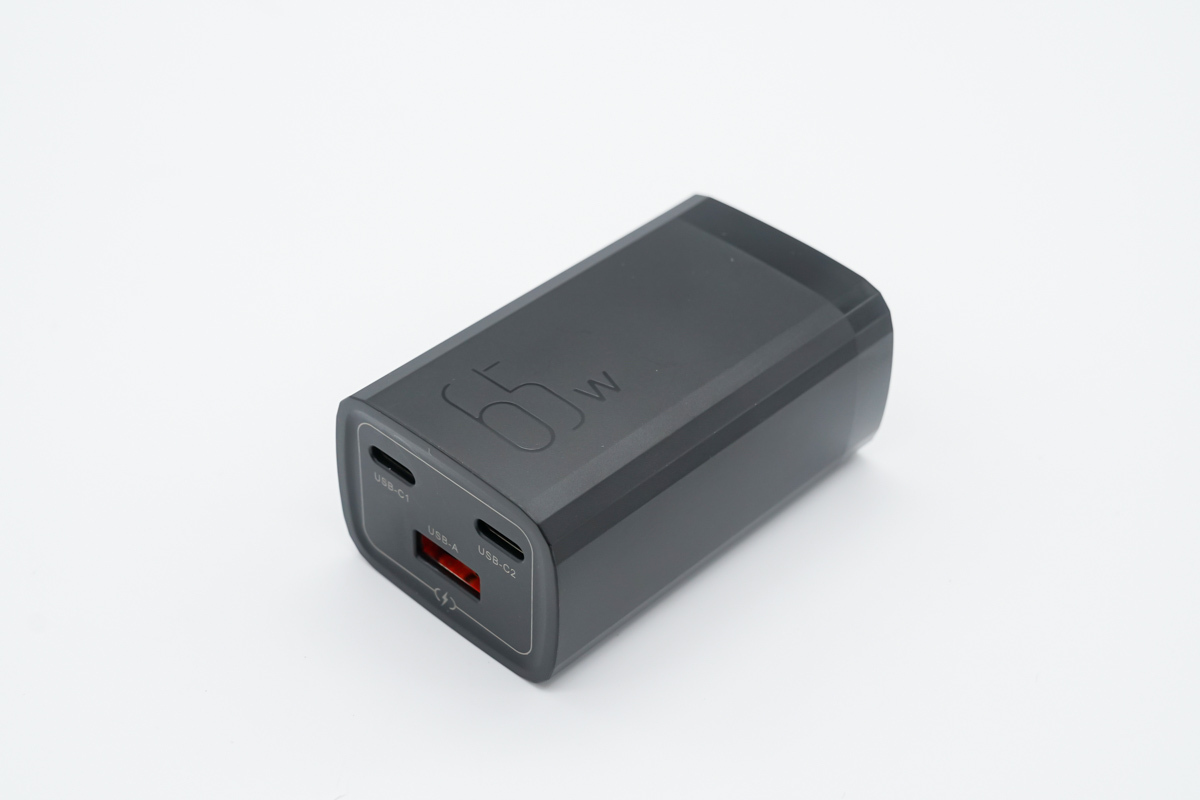

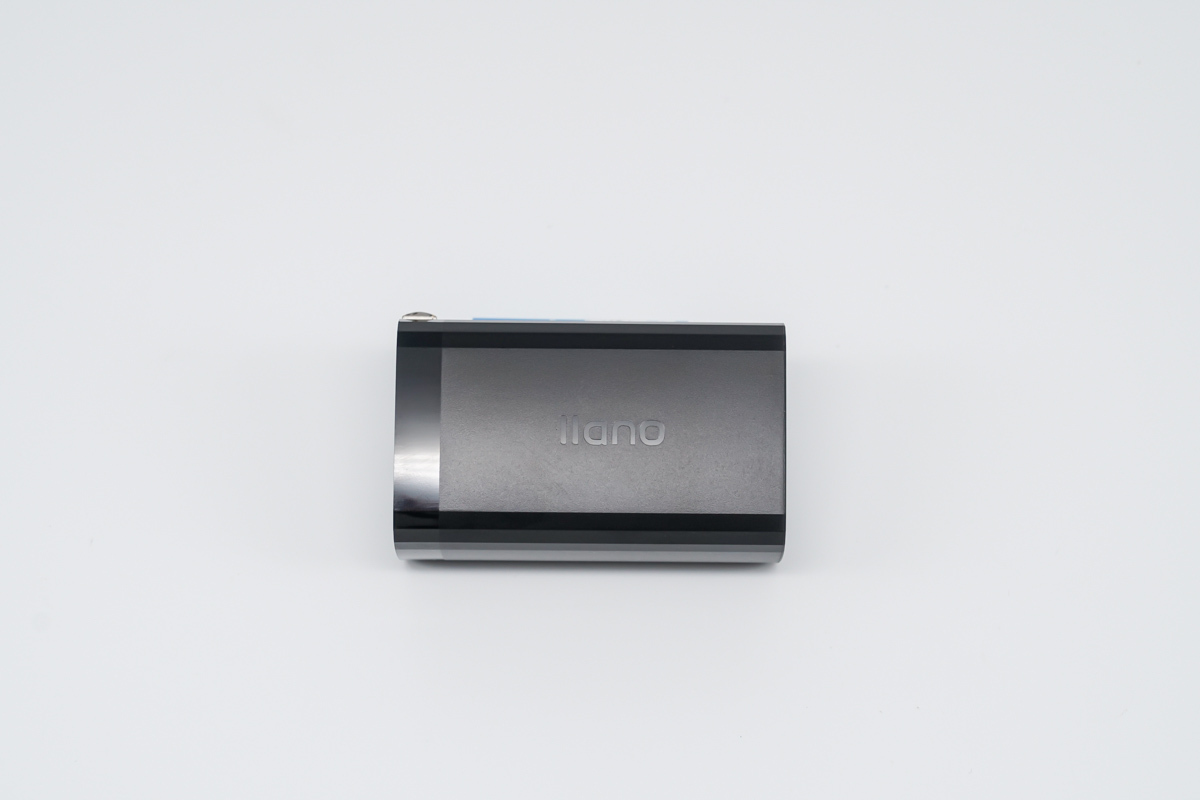

llano綠巨能 65W氮化鎵充電器的外觀為常見的長條狀設計，邊緣處做了特殊的過渡處理，質感不錯。

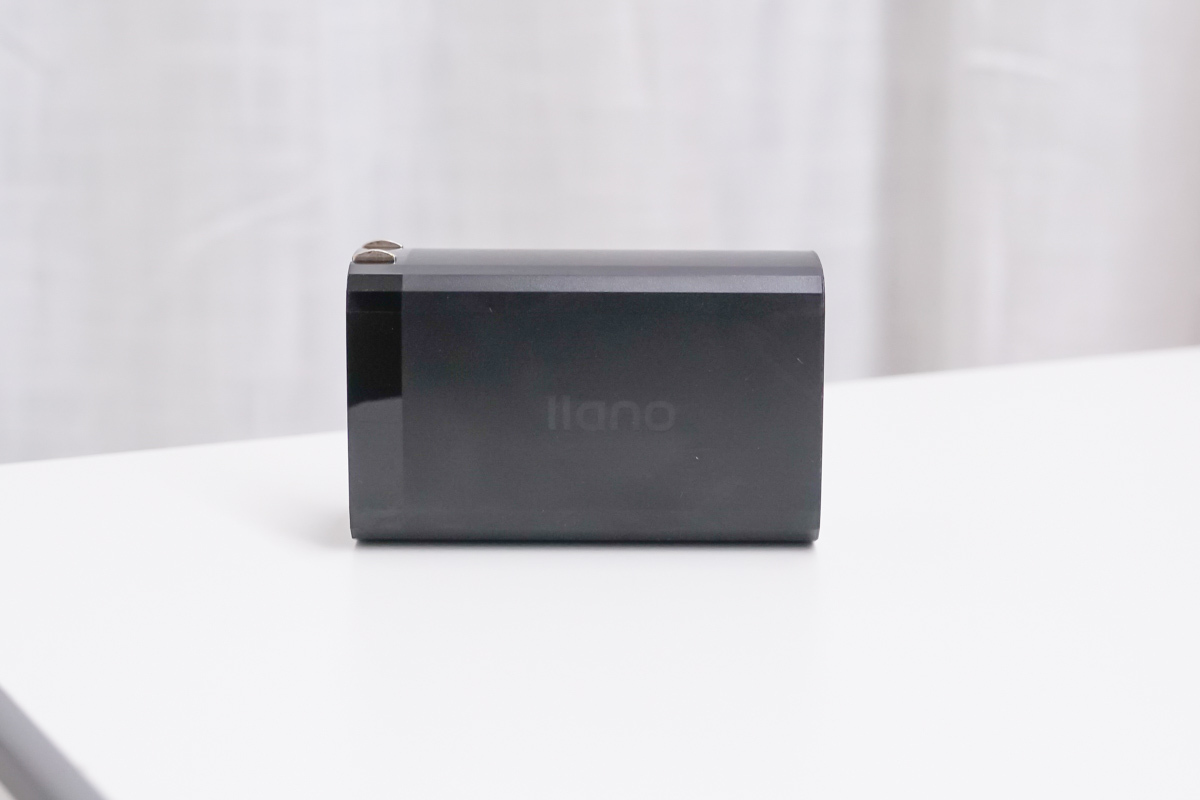

磨砂的外殼表面印著亮面的llano綠巨能品牌Logo。

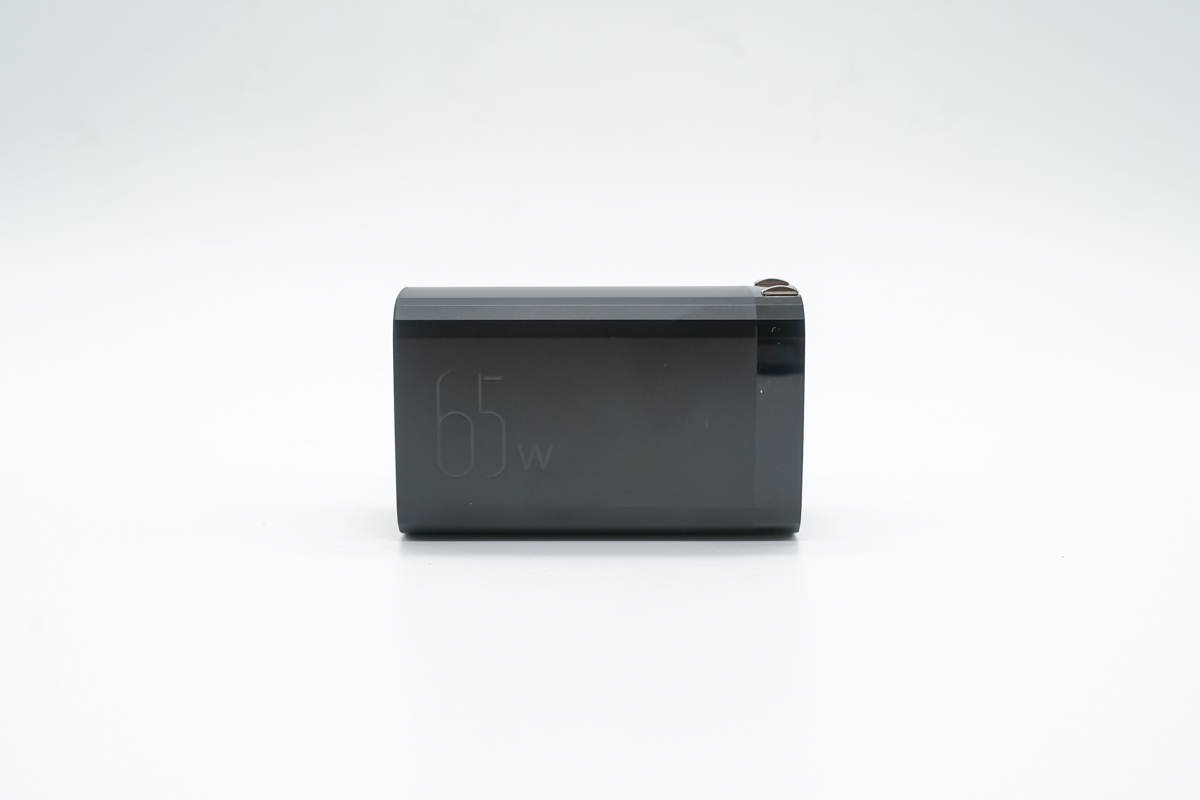

另一側的65W標識也說明了充電器的性能所在。

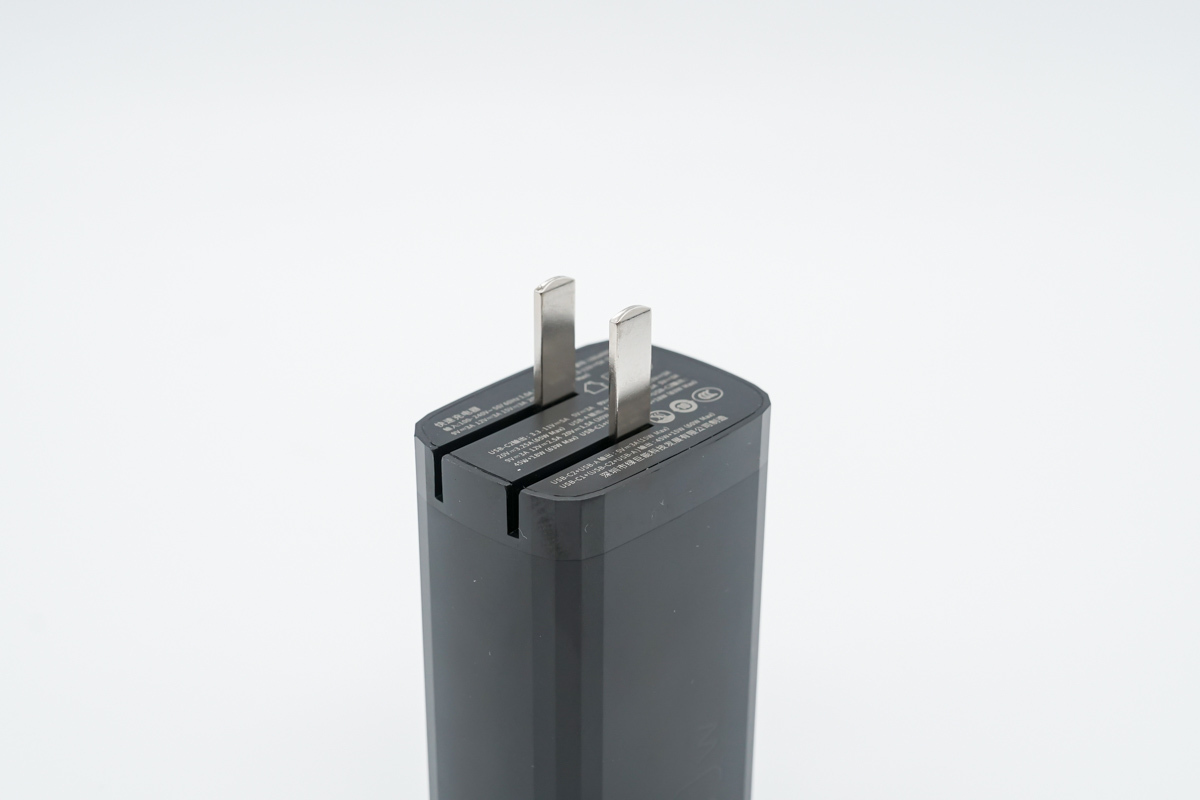

配備折疊插腳，日常出行收納方便，放在包里也不會劃傷設備。

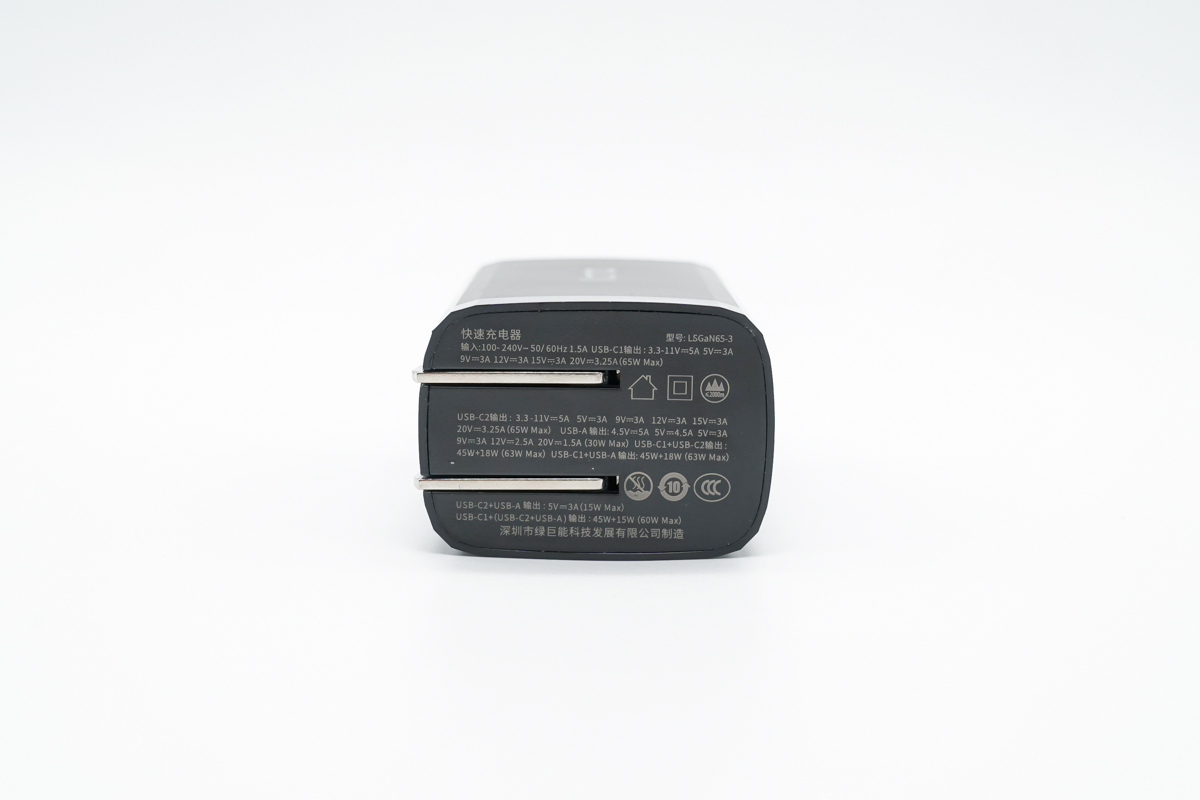

llano綠巨能65W氮化鎵充電器的型號為L(zhǎng)SGaN65-3，支持100-240V的寬電壓輸入范圍，由深圳市綠巨能科技發展有限公司制造。

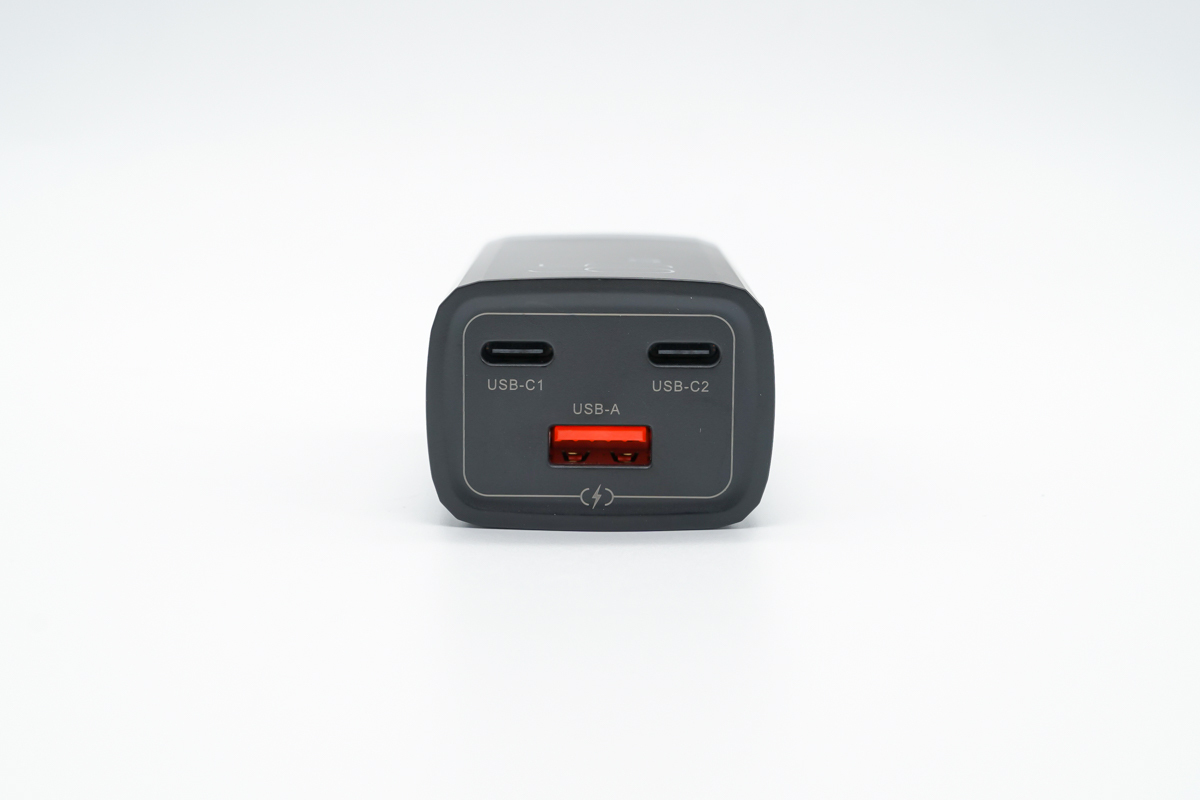

充電器配備2C1A共3個USB快充接口，也是氮化鎵充電器中常見的接口配置了。其中USB-C接口支持物理盲插與功率盲插，均支持65W輸出功率；USB-A支持30W快充輸出，并兼容華為SCP快充（4.5V5A和5V4.5A快充檔位）。

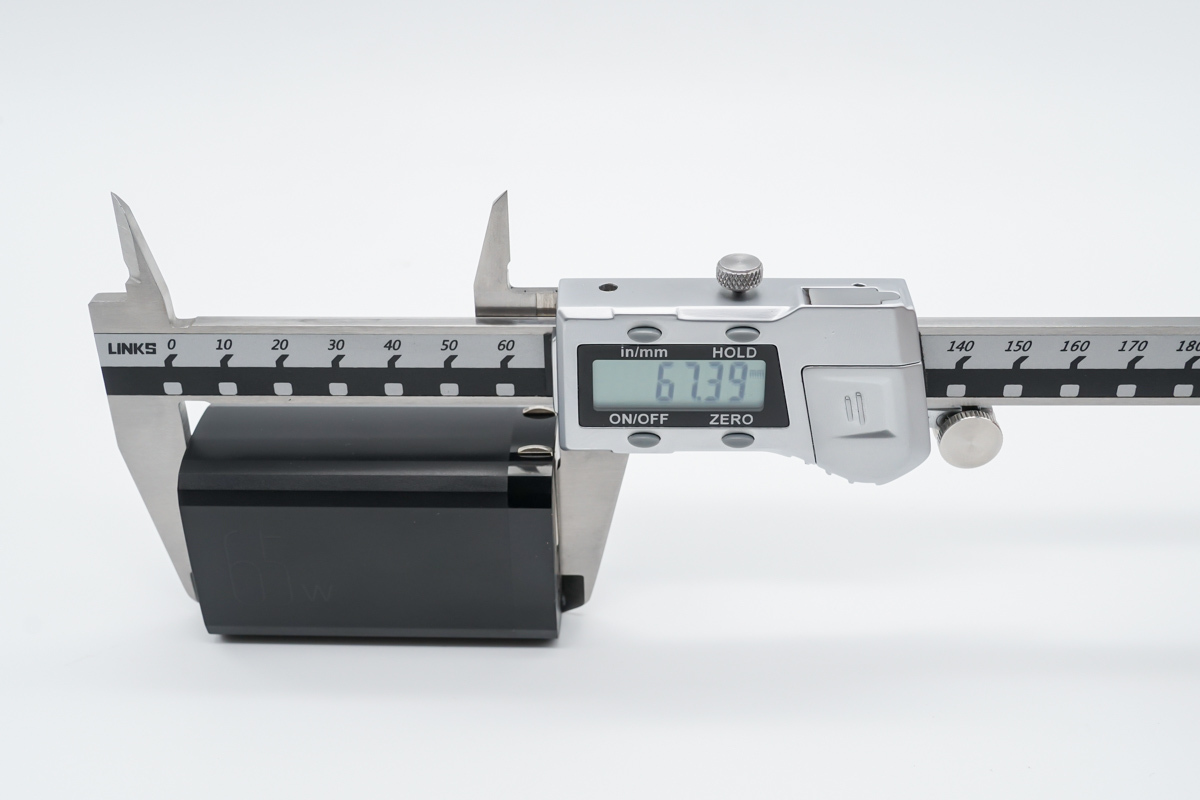

體積方面使用卡尺實測充電器的長度約為67.39mm（不含插腳）。

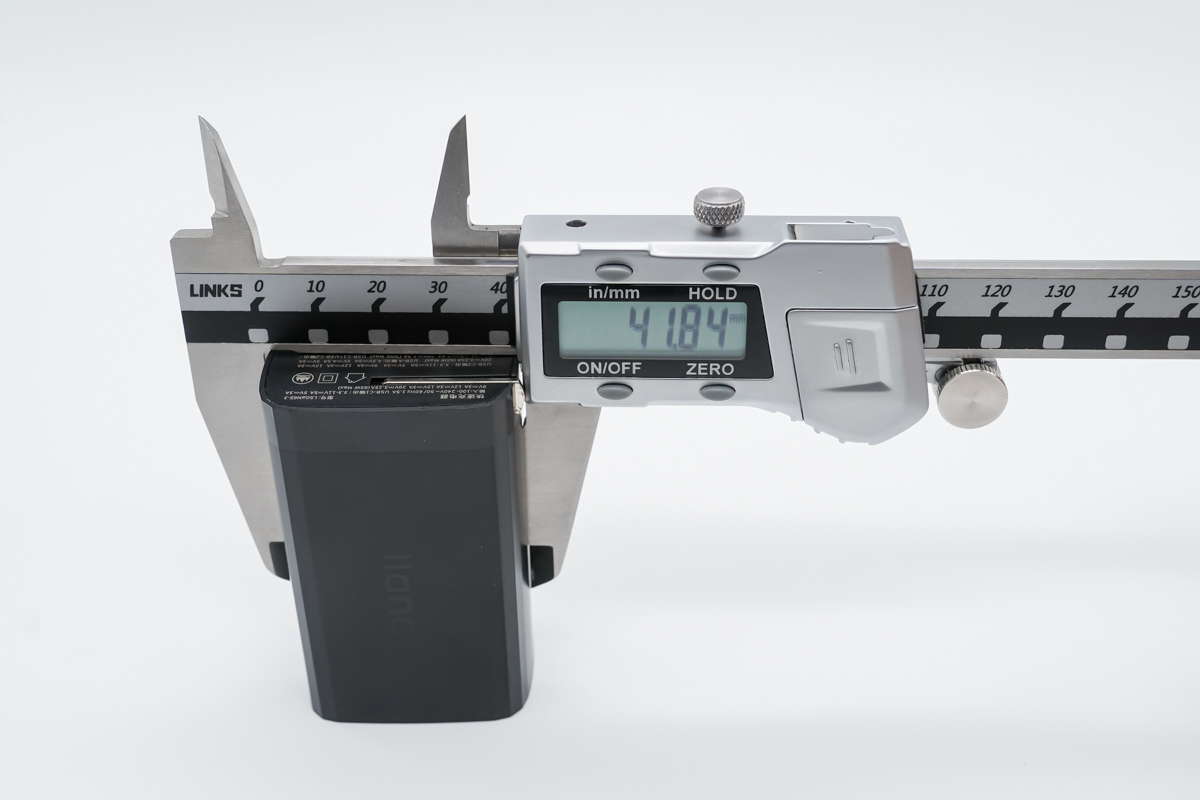

寬度約為41.84mm。

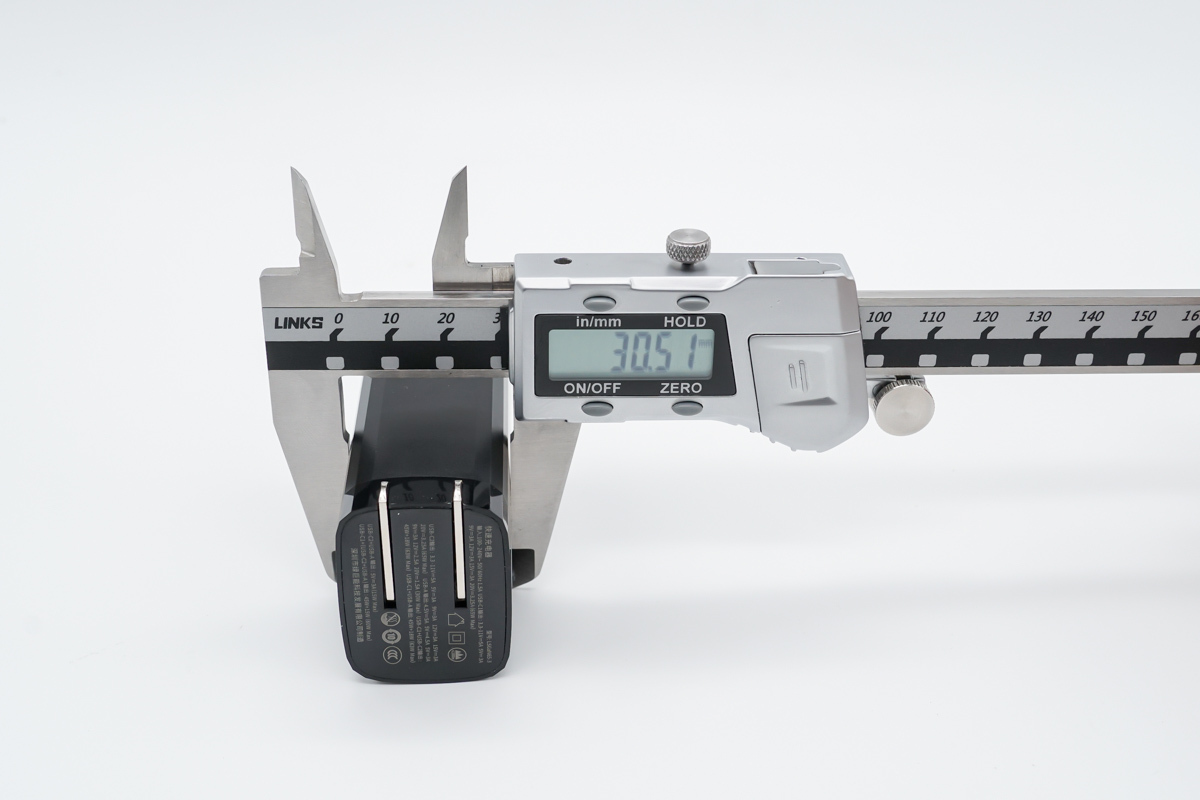

厚度約為30.51mm。

由此可以得出充電器的三圍參數為67.39x41.84x30.51mm，體積約為86.02cm3，以最高輸出65W計算，功率密度約為0.75W/cm3。

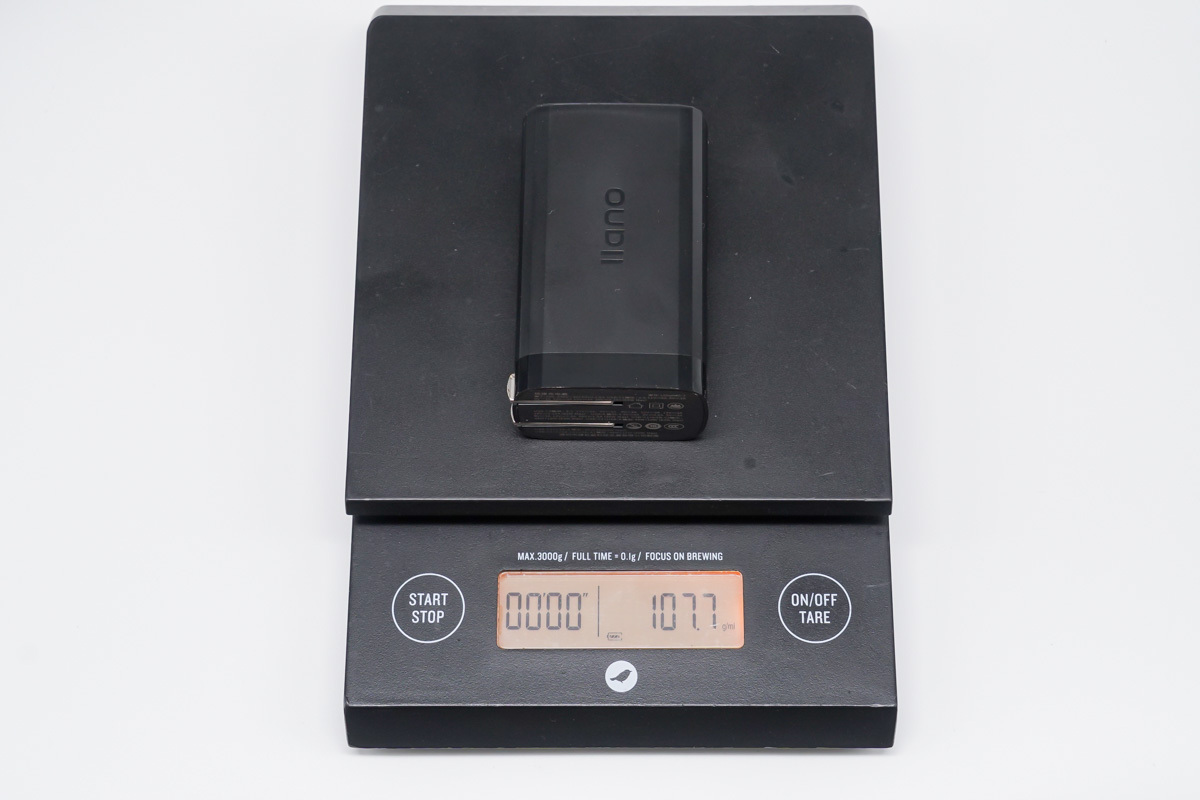

凈重約為107.7g。

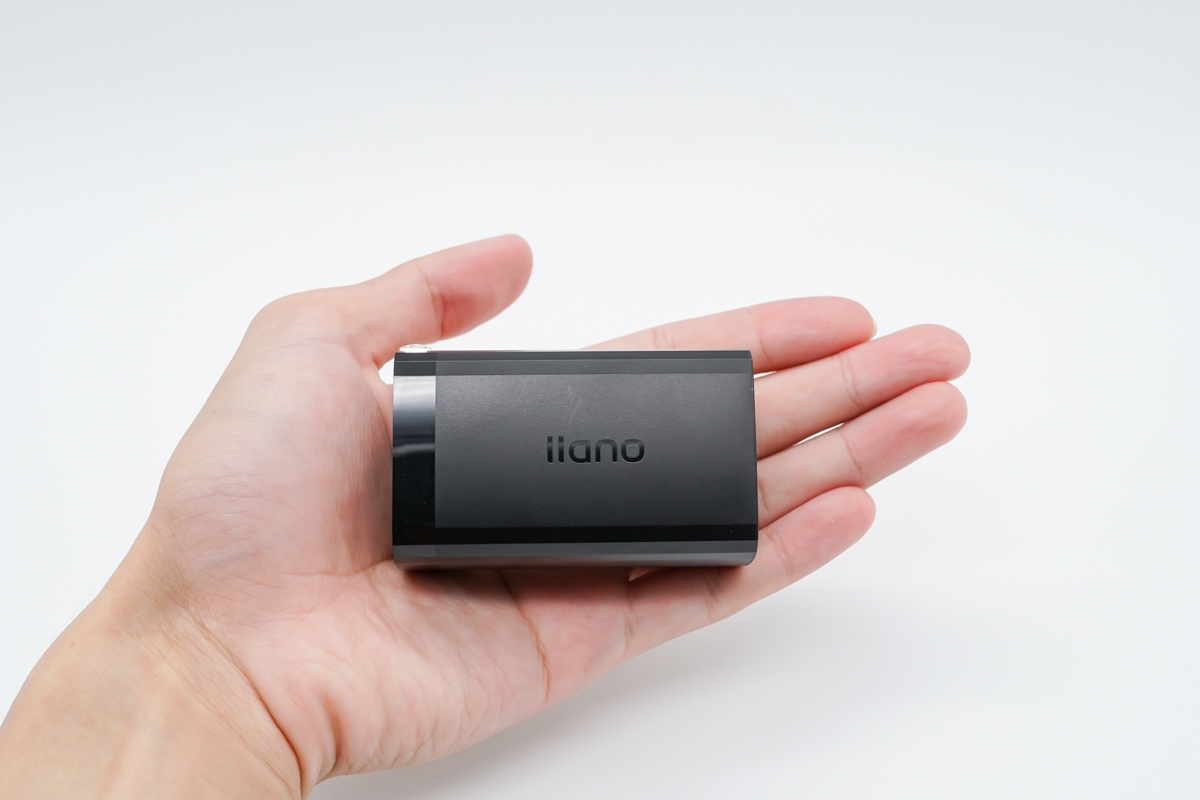

拿在手上，相較于常規的65W PD充電器來說還是十分小巧的。

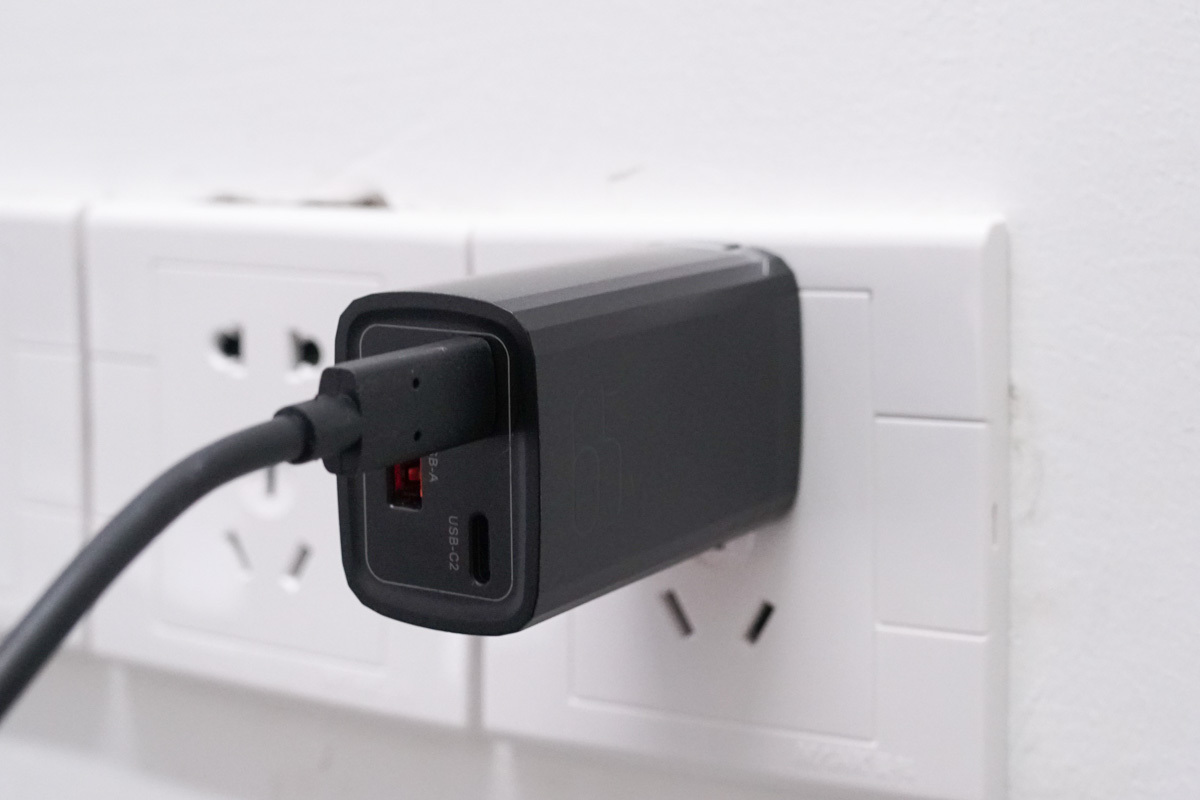

實際找了墻插測試了一下，將插腳插進插孔內部，可以牢牢的咬住插腳，沒有出現松動露出插腳的情況，不過最終還是要以實際使用時為準的。

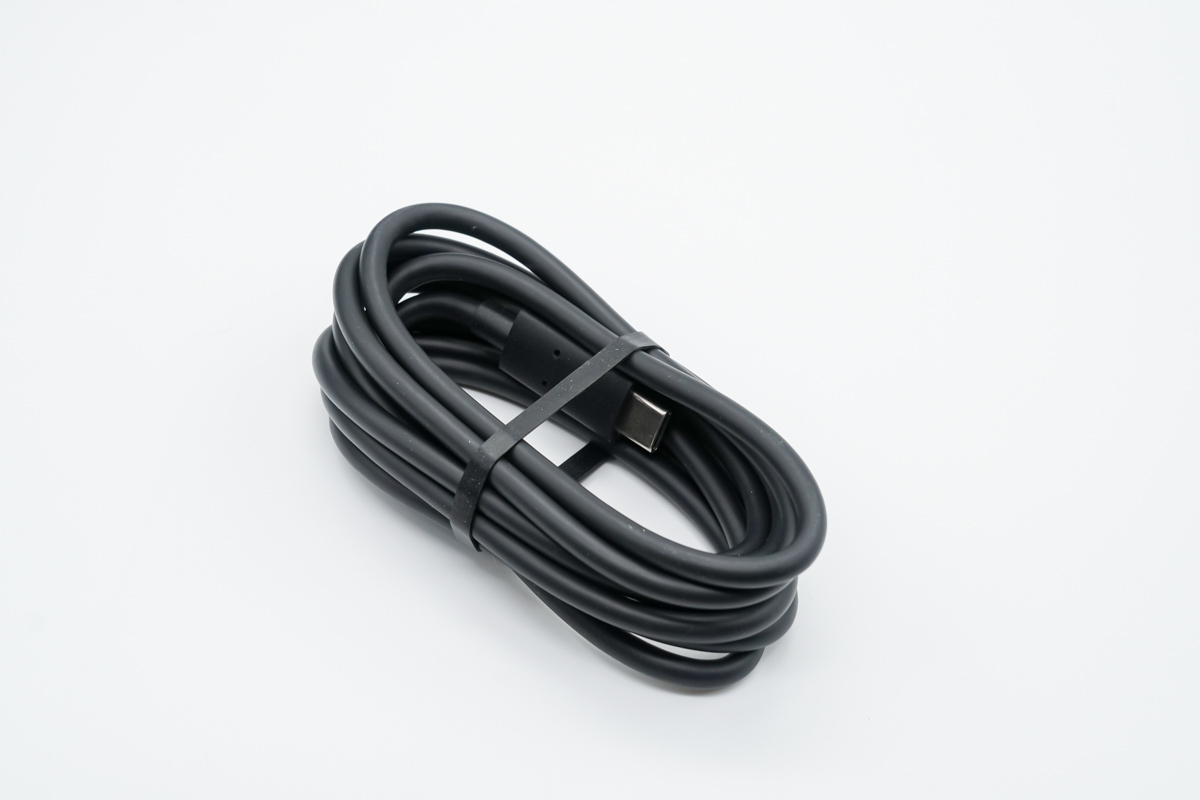

除了充電器外包裝盒內還附帶了C to C的快充數據線。

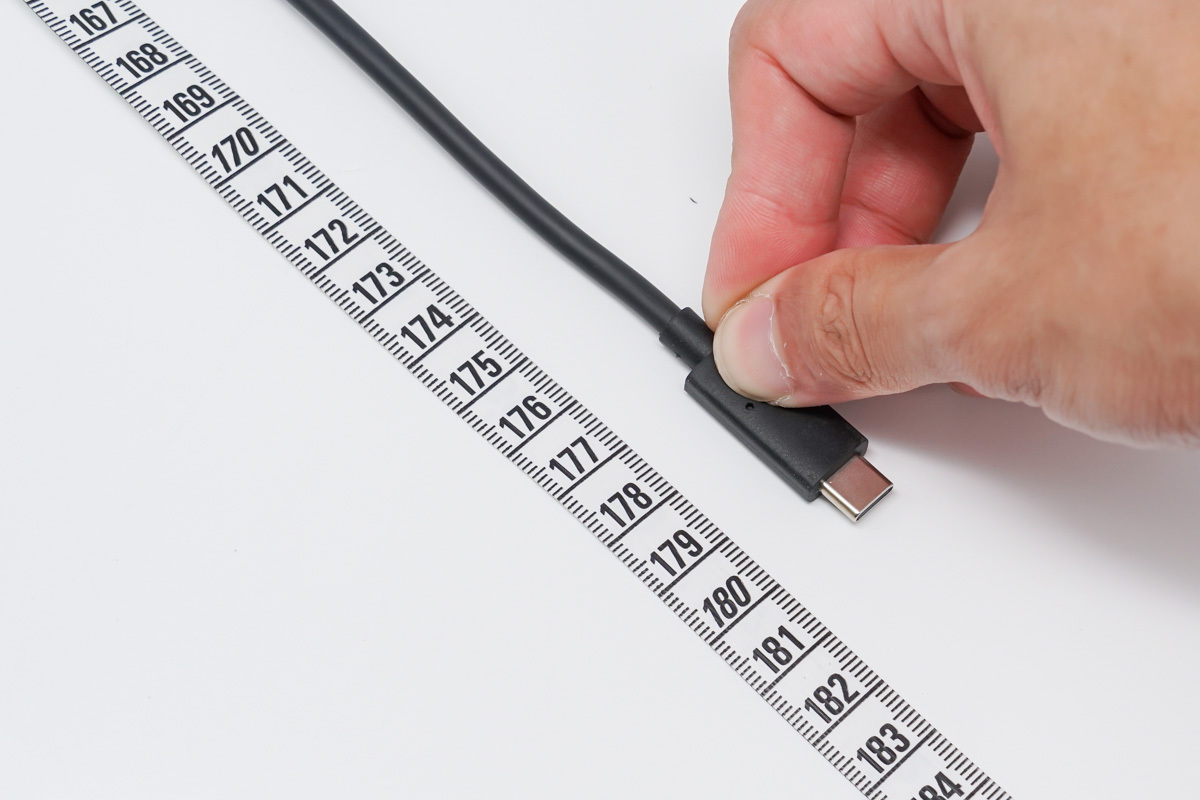

線材長度約為180cm，這在目前包裝盒內標配的線材里面非常少見，1.8米的快充線意味著用戶在使用時可以不用過度關注線材長短的問題。

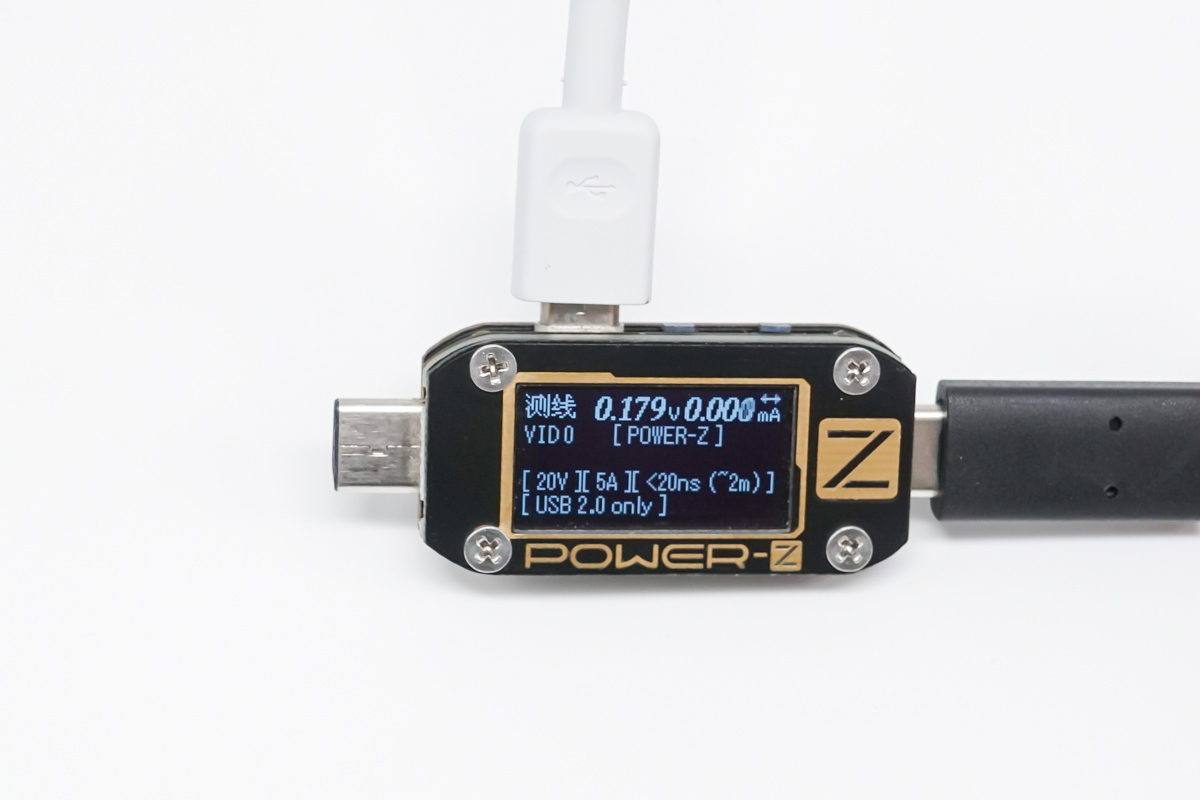

使用POWER-Z KM001C實測線材支持20V5A 100W的快充功率，此外還支持USB2.0的數據傳輸。

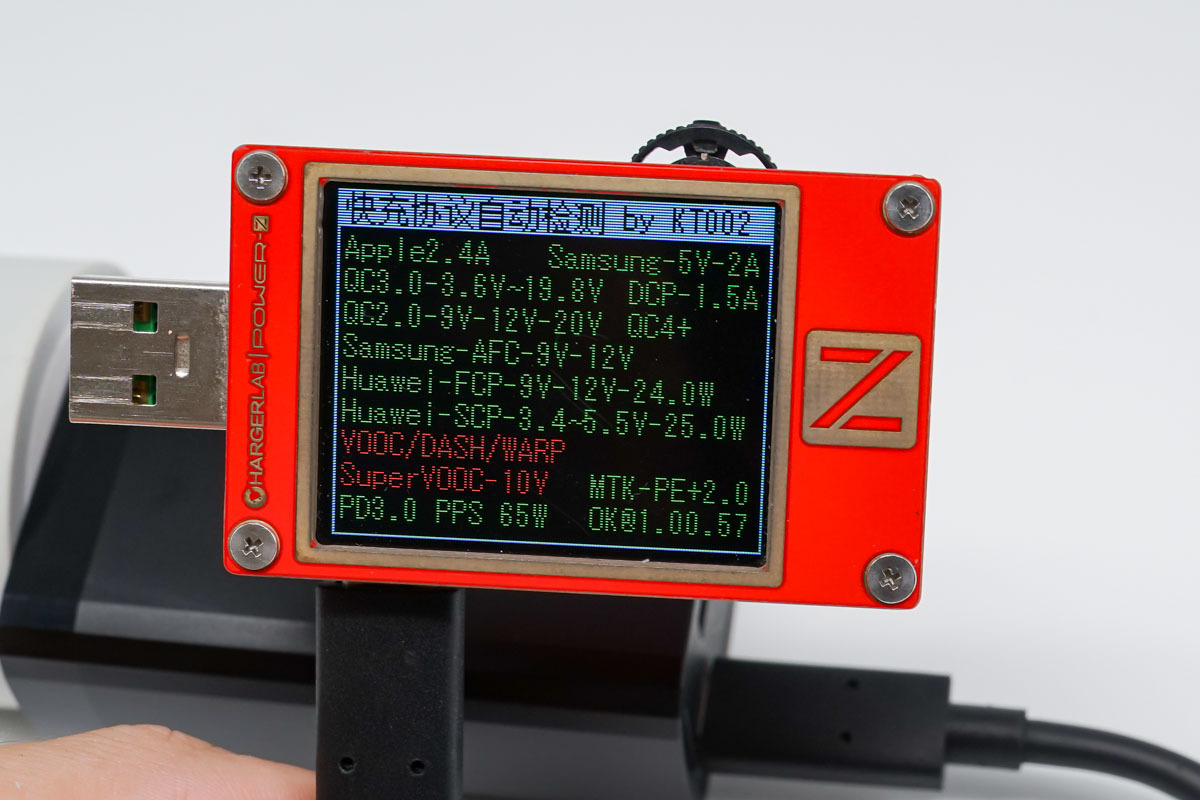

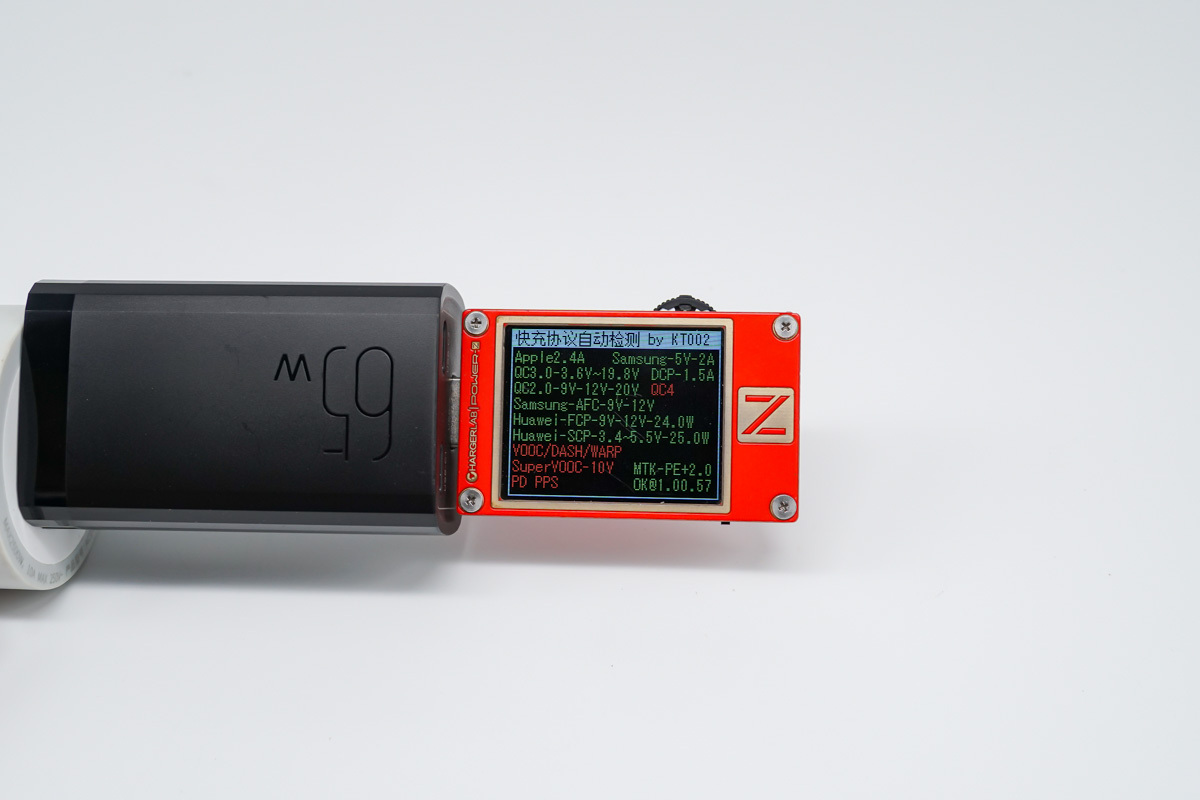

協議方面使用POWER-Z KT002讀取USB-C接口的快充協議，測試表的顯示屏幾乎全綠，綠色代表USB-C支持相應的快充協議。

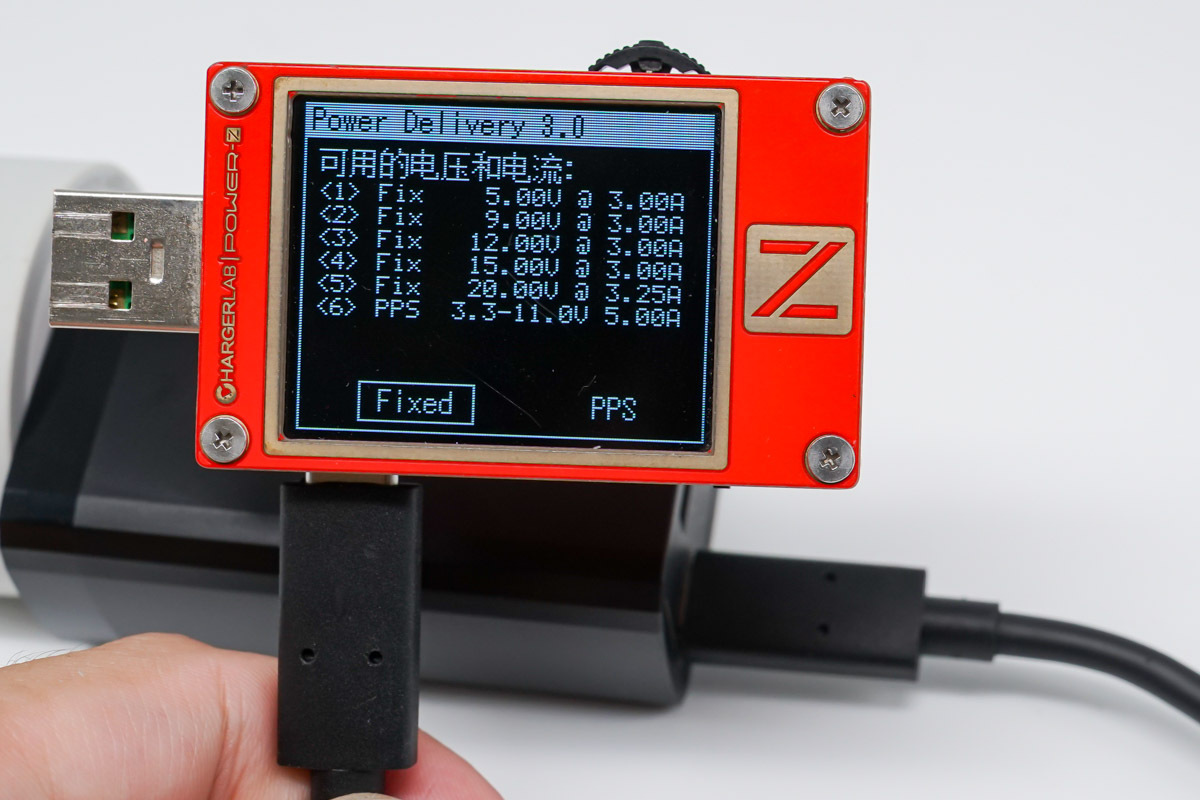

PDO報文這里顯示支持5-15V3A、20V3.25A五個固定電壓檔位，以及3.3-11V5A一組PPS快充檔位。

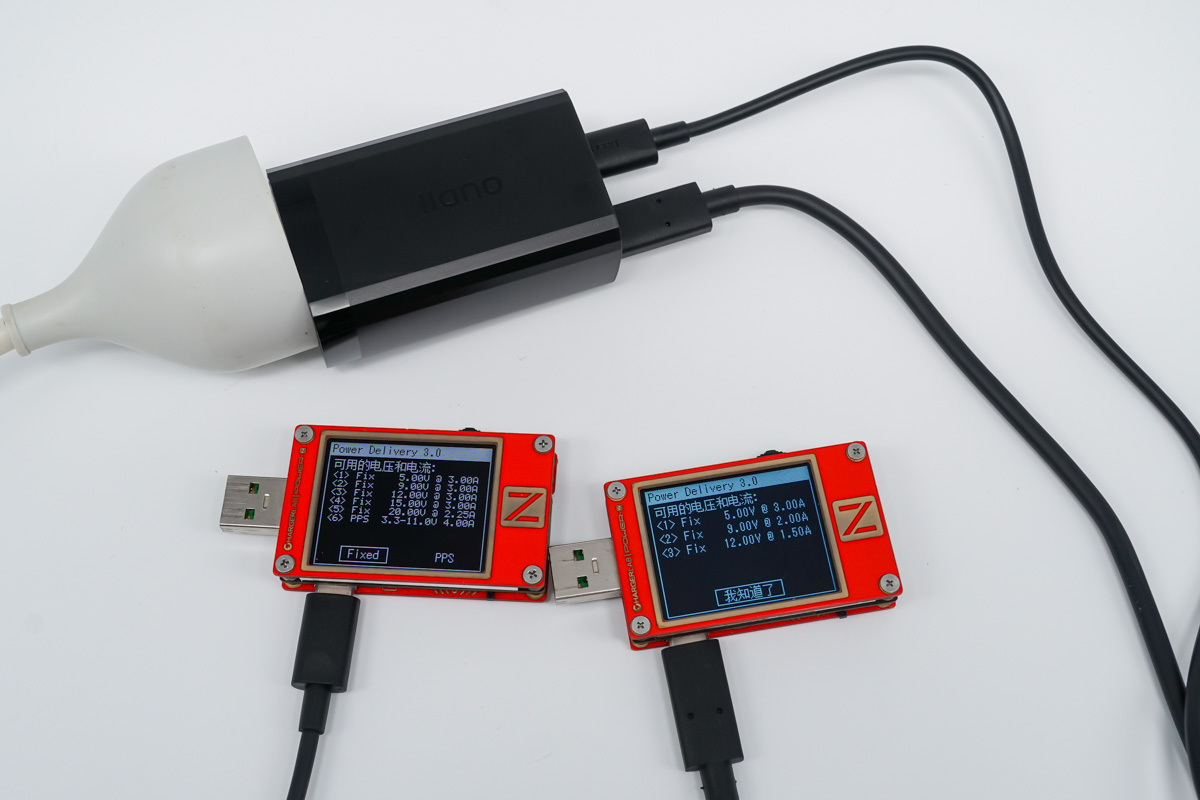

當C1和C2同時輸出時遵循45W+18W功率分配。

最后讀取USB-A接口的快充協議，相較于USB-C僅少了對PD、PPS、QC4+快充協議的支持。

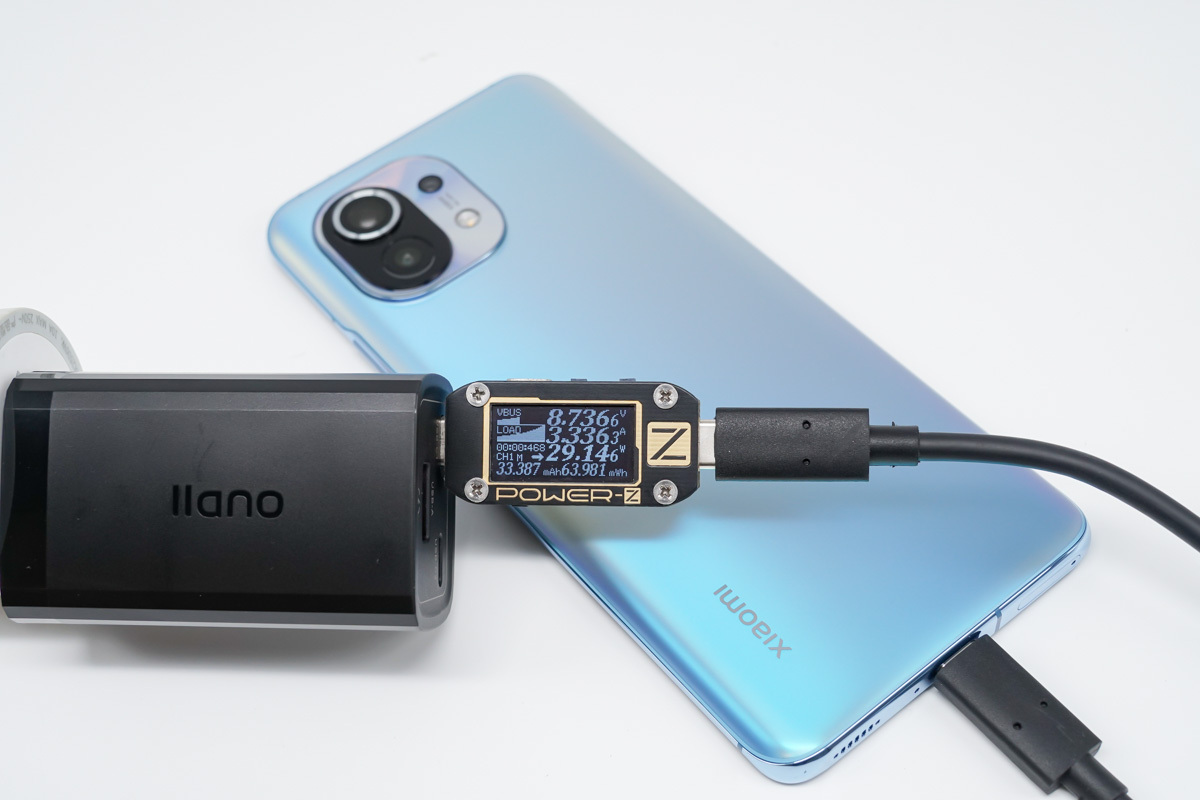

進入到實測環節，為小米11充電，功率為8.73V 3.33A 29.14W。

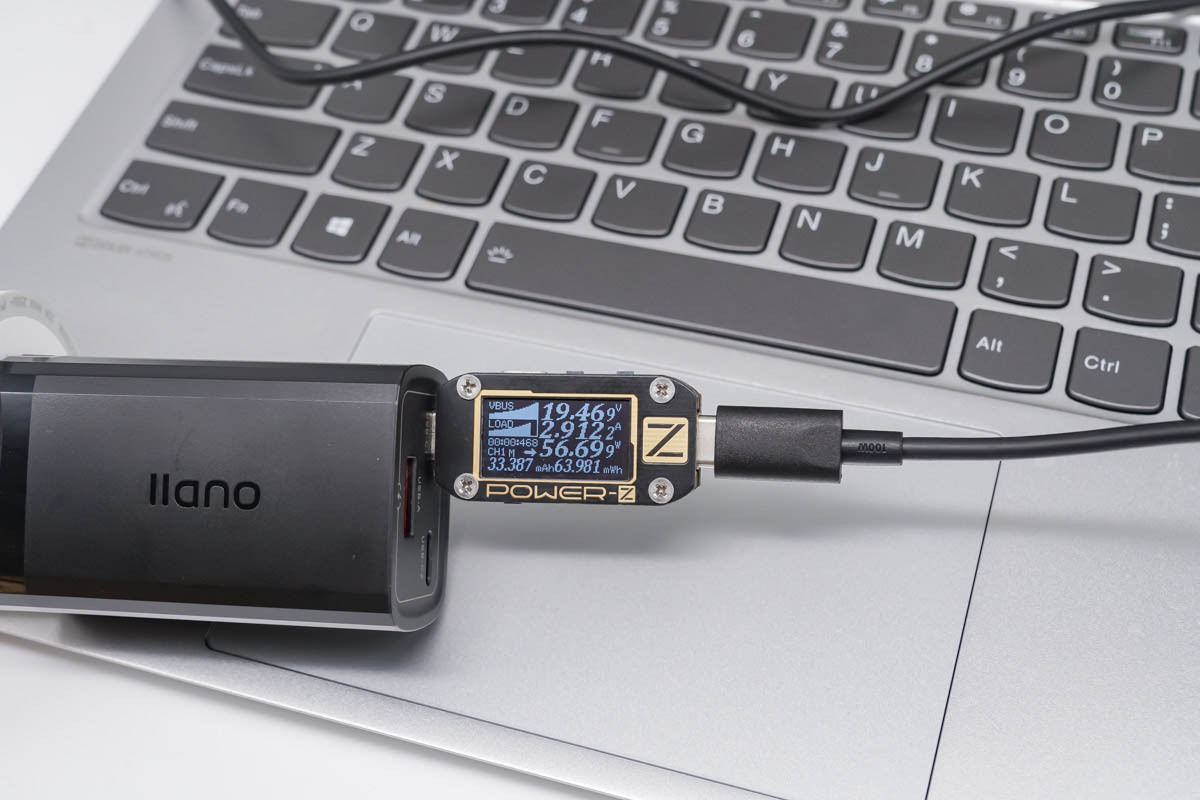

USB-C支持65W PD快充，可以滿足大部分辦公筆記本的功率需求。

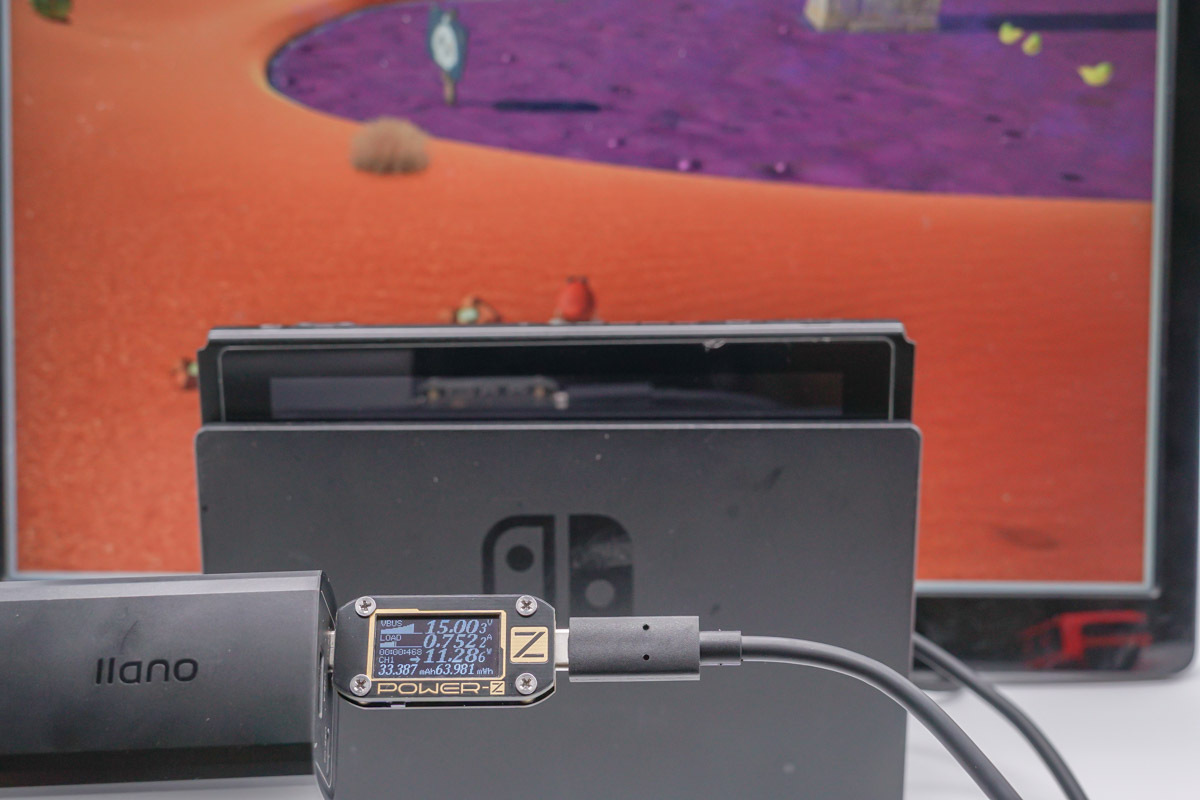

USB-C支持15V3A輸出檔位，實測可以激活Switch的底座TV模式，充電器輸出15V電壓。

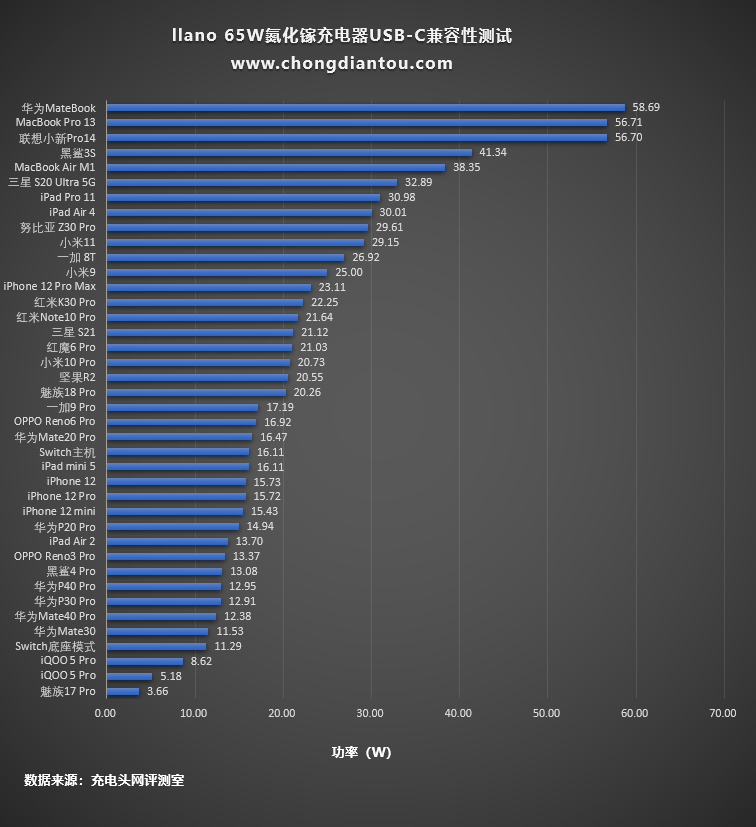

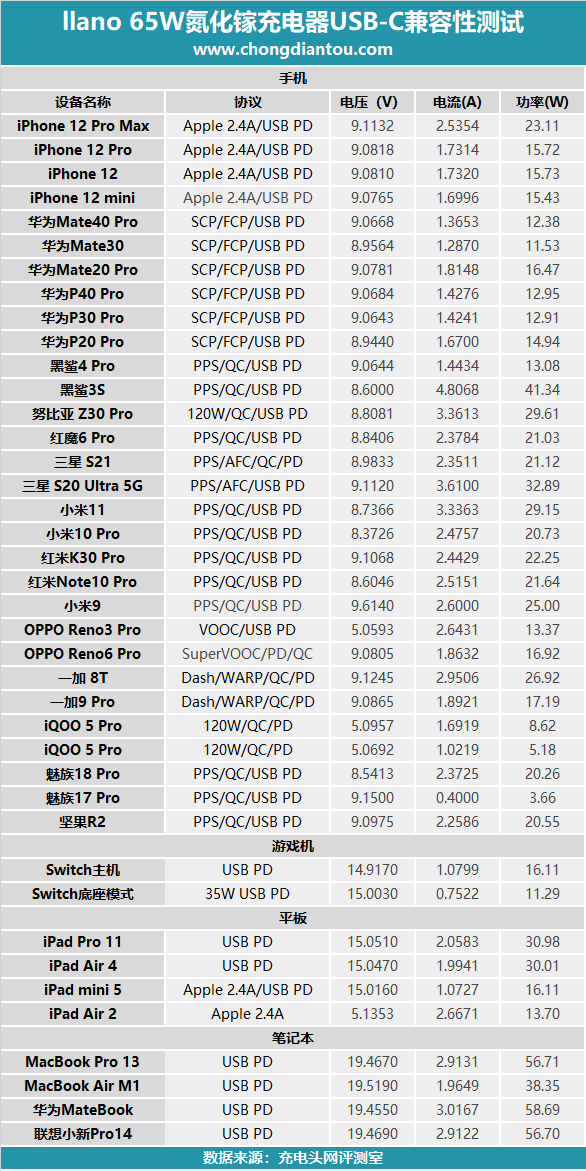

將所有的測試數據匯總，整體來看快充兼容性不錯，為大部分設備充電都可以觸發快充，只是對魅族17 Pro的充電兼容性一般。

柱狀圖這里筆記本的功率最高，均在55W以上。其他設備大部分處于正常的快充狀態。

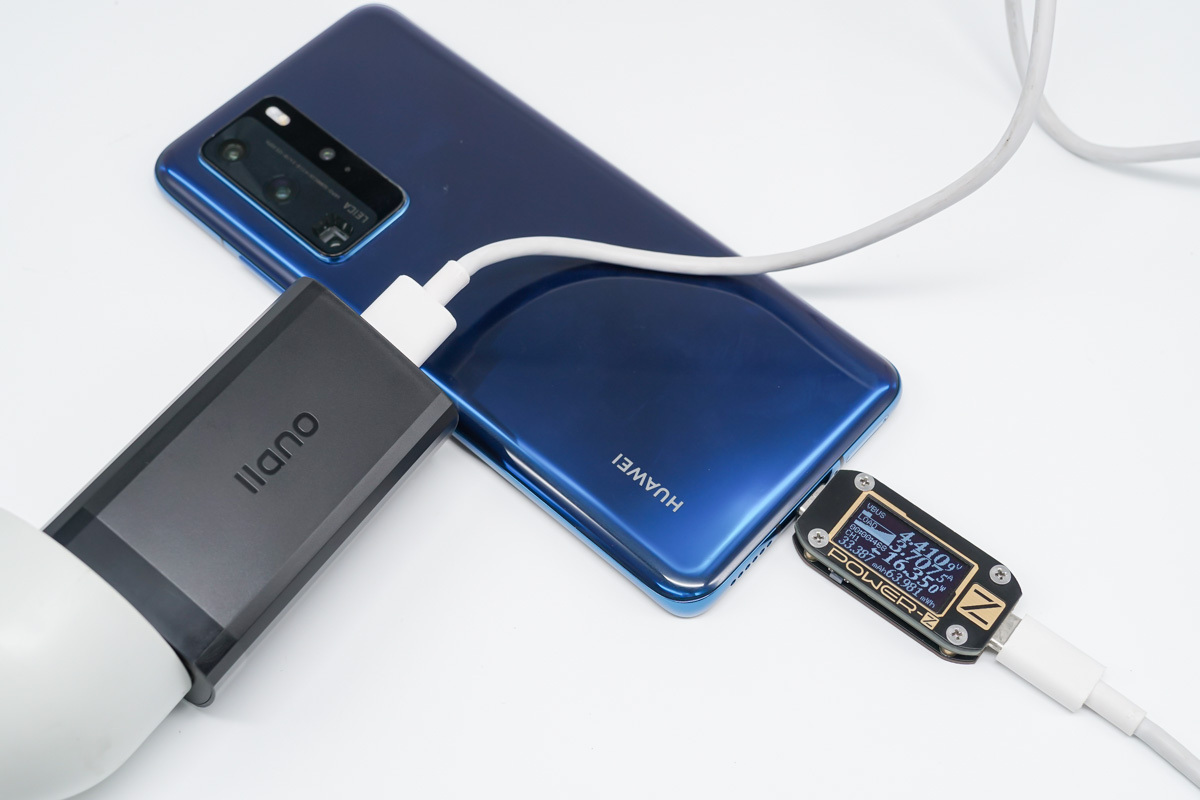

USB-A這里支持華為SCP協議，可以為華為手機提供最高22.5W的快充功率。

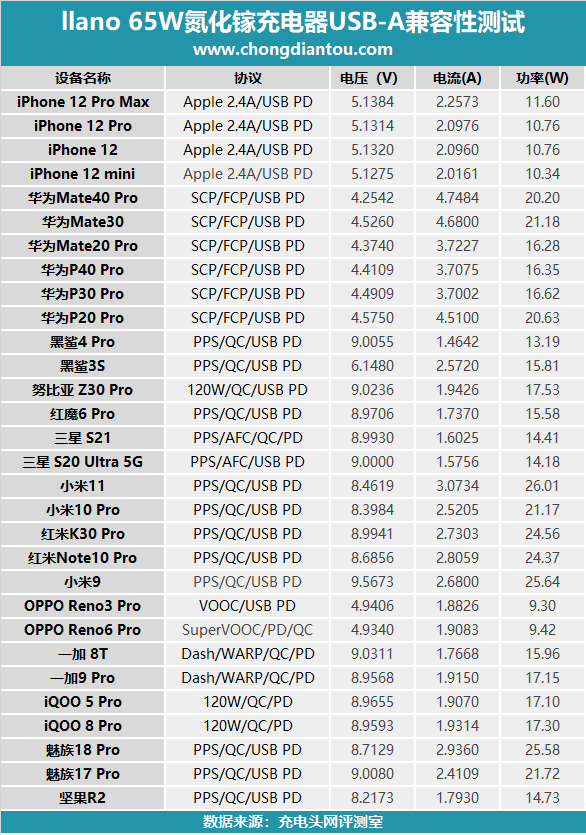

USB-A為iPhone充電功率穩定在12W左右，其他設備可以握手QC快充，為華為手機可以提供最高22.5W的快充功率。

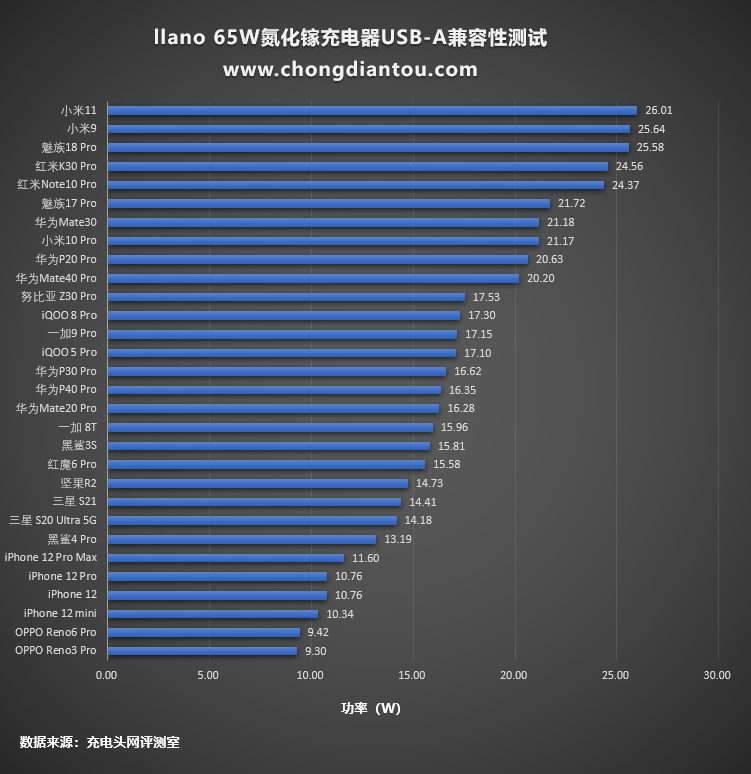

柱狀圖這里小米11的功率最高，USB-A支持最高30W快充，柱狀圖的走向較為平緩。

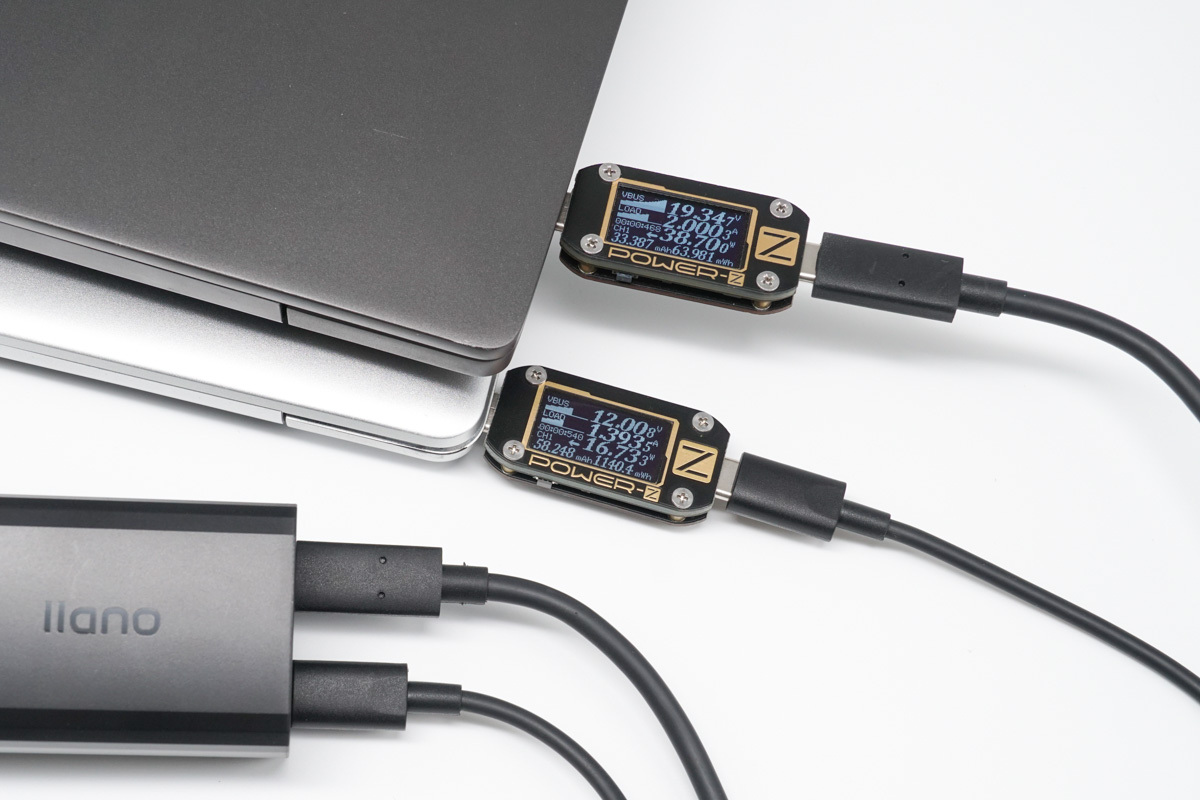

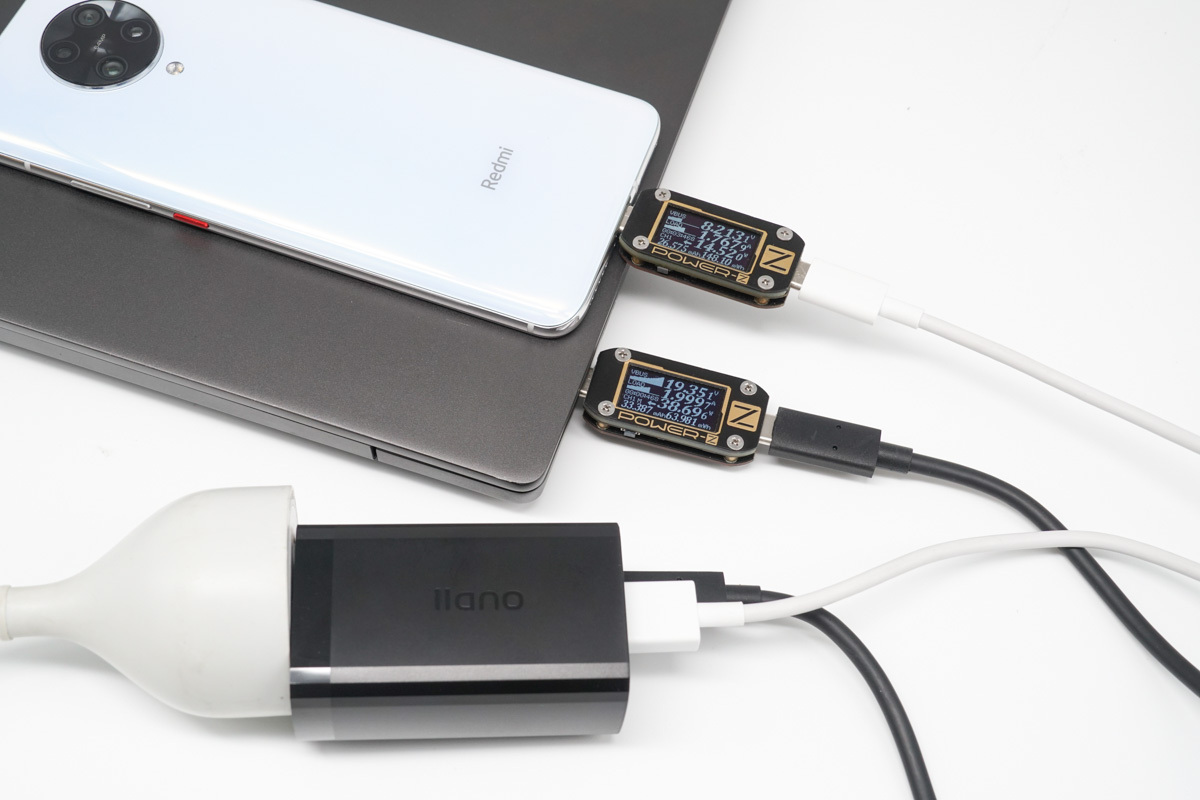

下面來看一下多口同時輸出的情況，使用C1和C2同時為2臺筆記本充電，功率分別為38.70W和16.73W，功率分配規則為45W+18W。這里并不是推薦大家為2臺筆記本充電，只是需要測試一下雙C同時輸出時的最大輸出功率，然后根據功率匹配輸出的設備，這里推薦雙C同時輸出時充電組合為筆記本加iPad或筆記本加手機。

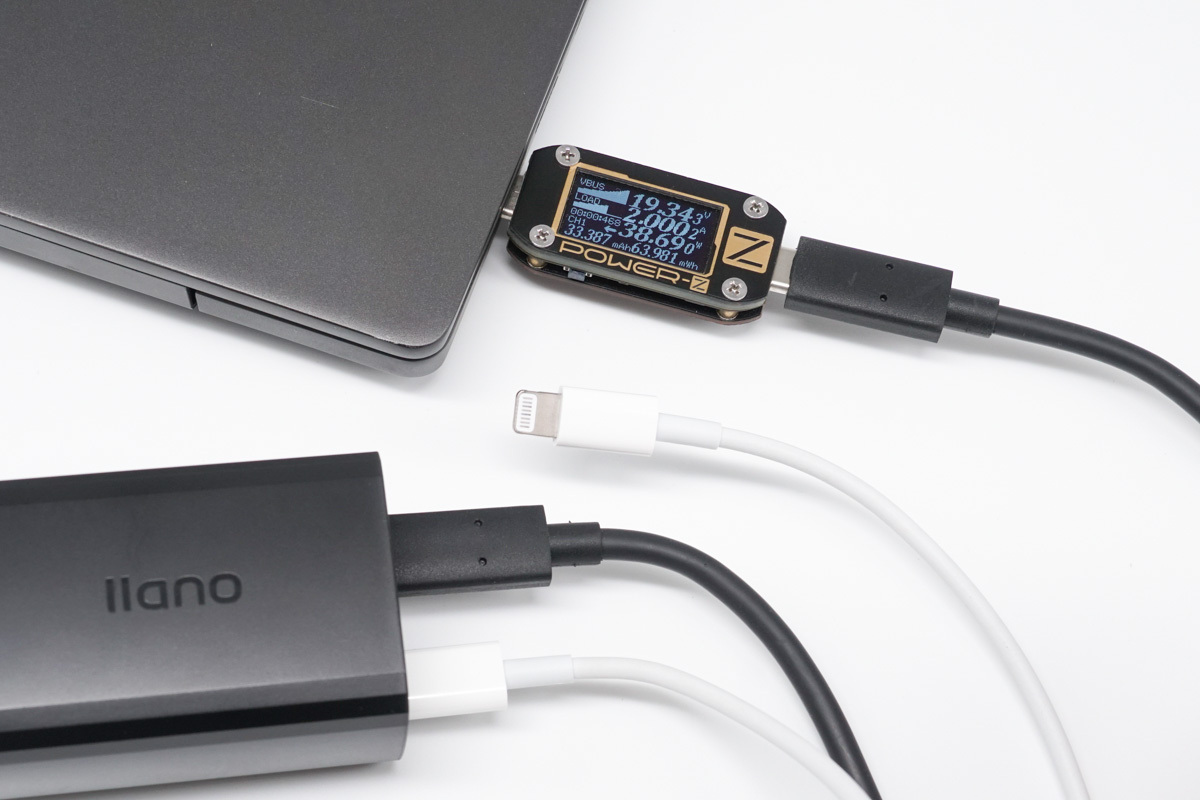

將其中一個C口連接的線材更換成C to Lightning快充線并處于空載狀態，此時充電器依舊會默認成雙C輸出，這一現象在很多多口充電器中都遇到過，所以使用Lightning接口設備的用戶（iPhone）需要特別注意一下了。

使用USB-C為筆記本充電，功率為38.69W，同時使用USB-A為手機充電，功率為14.52W。和雙C功率分配相同，USB-C和USB-A雙口同時輸出時依舊會遵循45W+18W的模式。

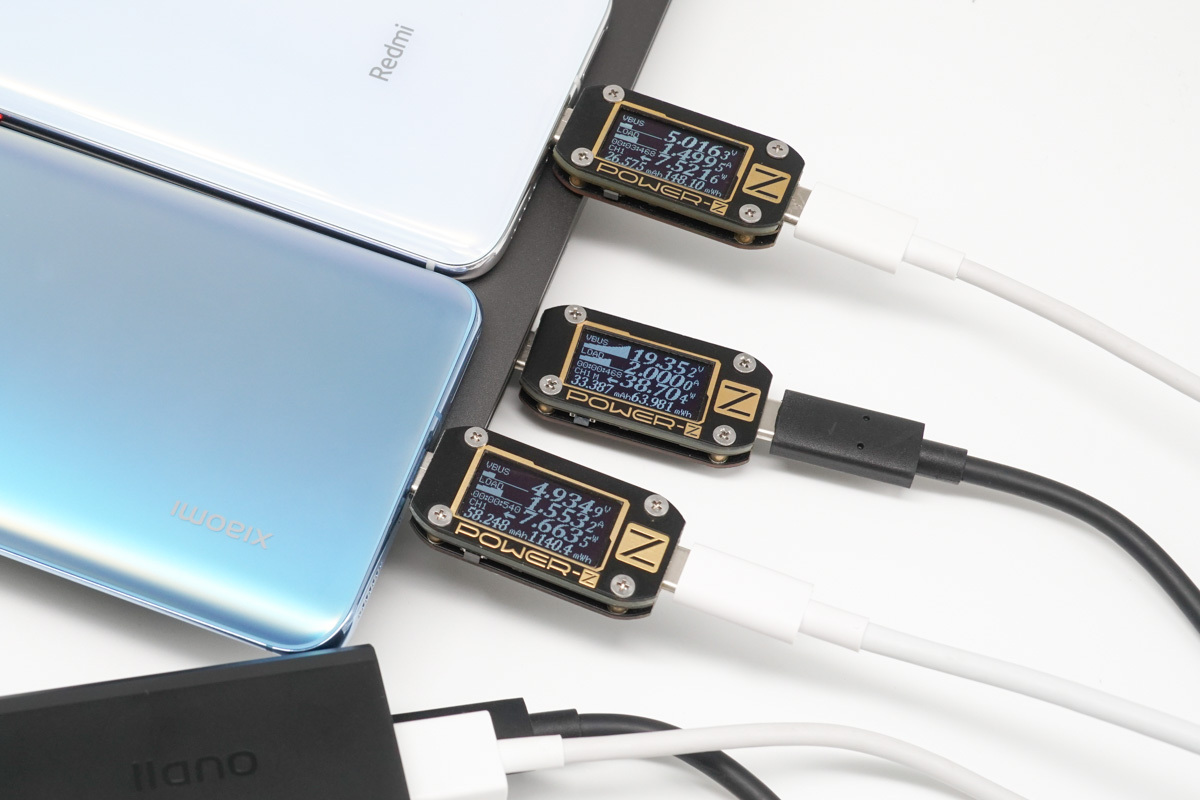

最后同時使用3個接口為3臺設備充電，功率分配規則為45W+5V3A。

除了測試充電兼容性外，此次還增設了充電全程的測試數據，為了更好的發揮出充電器的性能，所以此次選擇了為MacBook Pro 16充電，以下是實測全程。

全程共分為4個階段，于2小時30分結束。

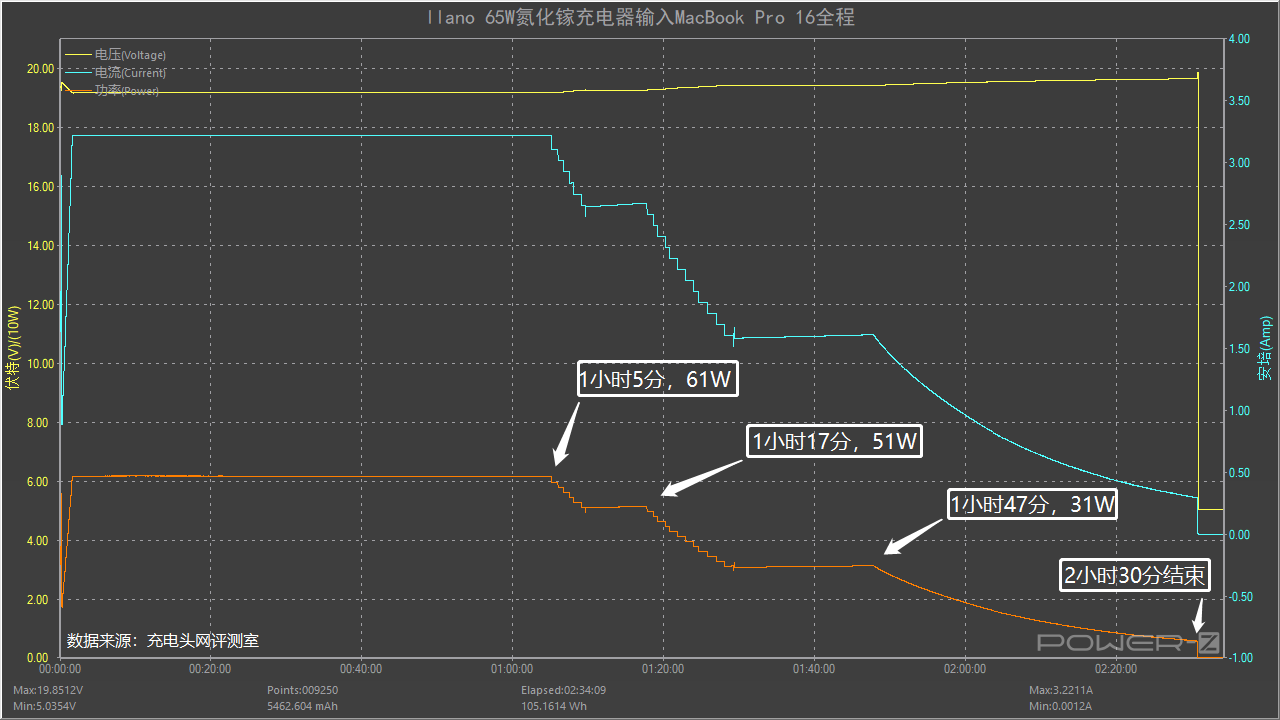

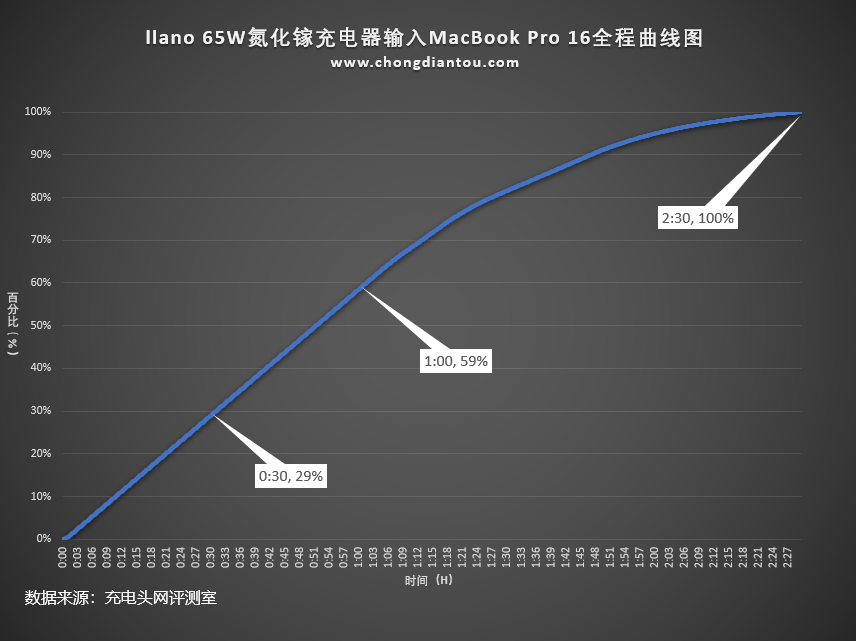

將充電全程繪制成曲線圖，可以得知llano綠巨能65W氮化鎵充電器為MacBook Pro 16半小時充電29%，1小時充電59%，完全充滿需要2小時30分。

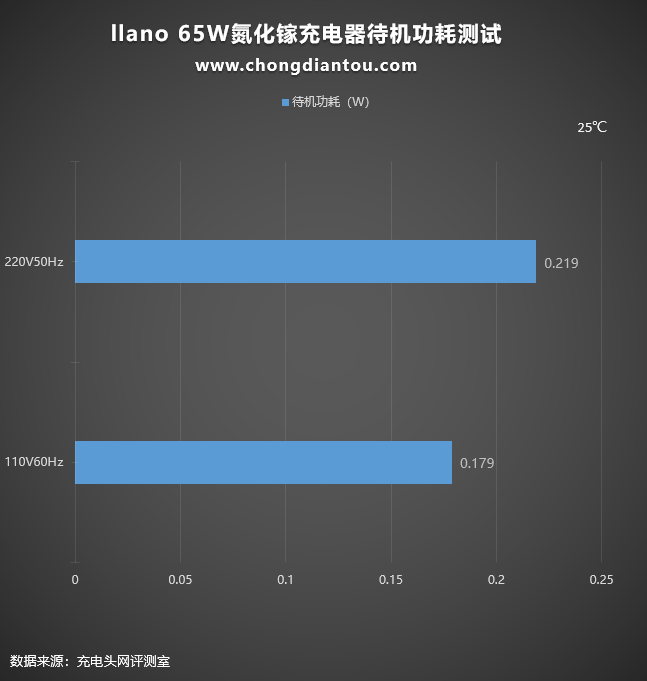

充電器如果經常插在插座上不使用也是會耗電的，只不過非常小而已。經過功率計測試，llano綠巨能65W氮化鎵充電器在220V 50Hz的空載功耗為0.219W，換算下來一年損耗的電能約為1.91KW·h，若市價電為0.6元/KW·h，則充電器一年的電費約為1.14元左右。

110V 60Hz時的空載功耗為0.179W，換算下來，一年損耗的電能約為1.56KW·h，若市價為0.6元/KW·h，則充電器一年的電費約為0.93元左右。

充電器本質上是一種轉換設備，過程中會有損耗，以熱量的形式散發出來。我們平時看充電器上面的參數輸出100W或者65W是充電器可以為設備提供的最大輸出功率，但充電器從插座上汲取的功率往往要更大一些，下面是llano綠巨能65W氮化鎵充電器在220V 50Hz和110V 60Hz交流輸入的情況下分別進行了轉換效率測試，測試結果如下：

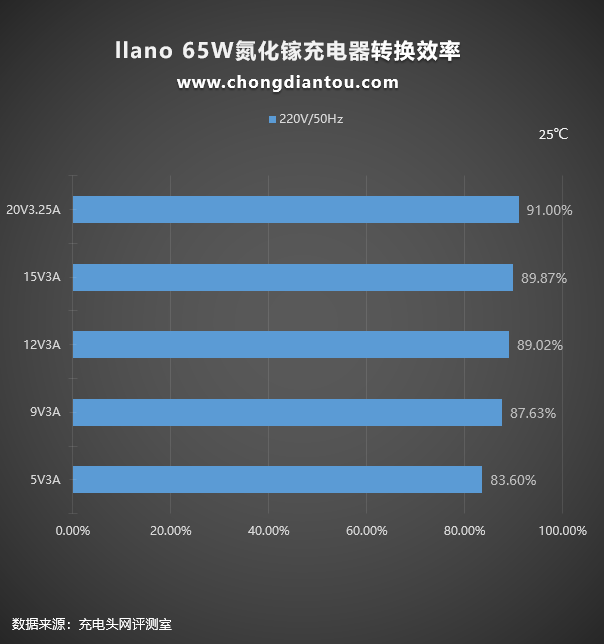

220V 50Hz下，將llano綠巨能65W氮化鎵充電器在各個電壓檔位的輸出功率拉滿進行測試：五個檔位測得插線板AC端輸入功率和USB端輸出功率，通過計算，可得充電器的轉換效率從83.60%到91%不等。

110V 60Hz下，充電器的轉換效率從86.1%到90%不等。

由于充電器中采用開關電源，變壓器次級輸出的并非直流電，需要經過整流和電容濾波輸出，也就是充電器輸出會存在紋波。充電頭網采用示波器測試充電器輸出的紋波值，與國家標準進行比對，檢測充電器的輸出質量。紋波越低，充電器的輸出質量就越高。

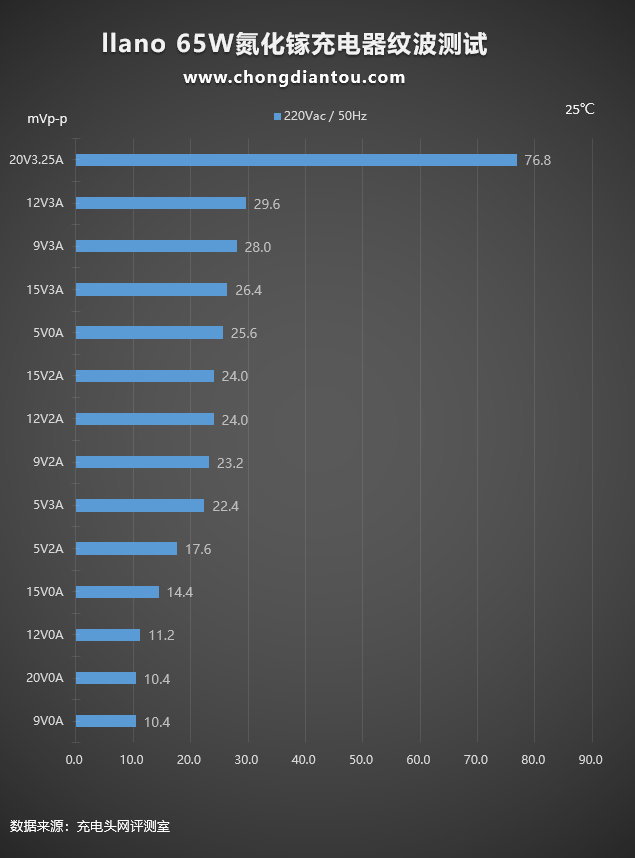

這是使用llano綠巨能65W氮化鎵充電器在220V 50Hz交流輸入下的紋波測試，紋波測試分為空載（柱狀圖中Y軸電流為0A）和重載（柱狀圖中Y軸電流為非0A）兩種。紋波最高為76.8mVp-p，充電器處于20V3.25A輸出狀態；最低為10.4mVp-p，充電器處于9V0A空載狀態。

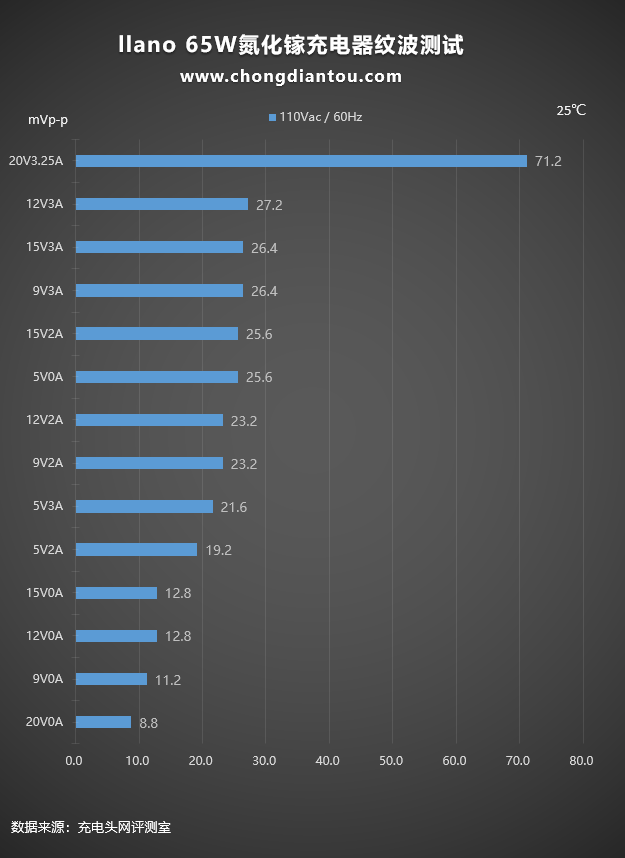

110V 60Hz下，紋波最高為71.2mVp-p，充電器處于20V3.25A輸出狀態；最低為8.8mVp-p，充電器處于20V0A空載狀態。



紋波測試小結



國家標準中充電器紋波要求是不高于200mVp-p，llano綠巨能65W氮化鎵充電器在110V 60Hz、220V 50Hz輸入電壓下，所有輸出功率紋波峰峰值均低于200mVp-p這個標準，表現不錯。

最后還對充電器的溫控方面進行了測試，測試在25℃的恒溫箱內進行，測試條件為以20V3.25A 65W的功率持續滿載輸出1小時后使用熱成像儀對充電器表面的溫度進行采集。

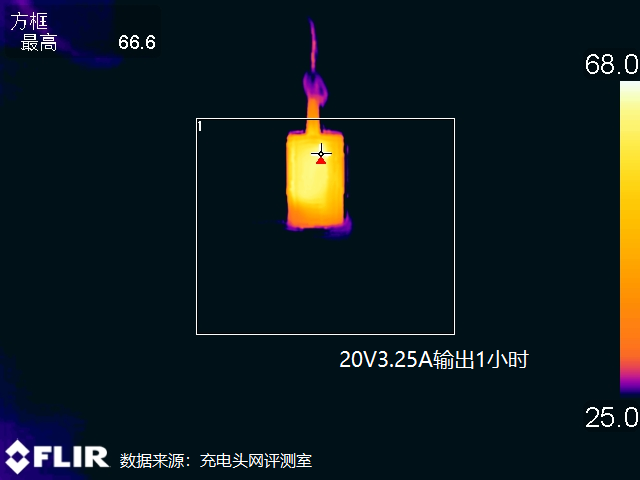

讓充電器以20V3.25A 65W的功率持續輸出1小時后采集到充電器表面的最高溫度為66.6℃。

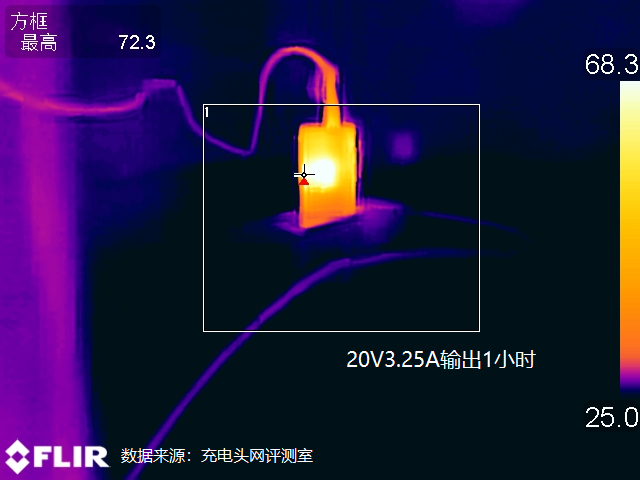

另一側充電器表面的最高溫度為72.3℃。

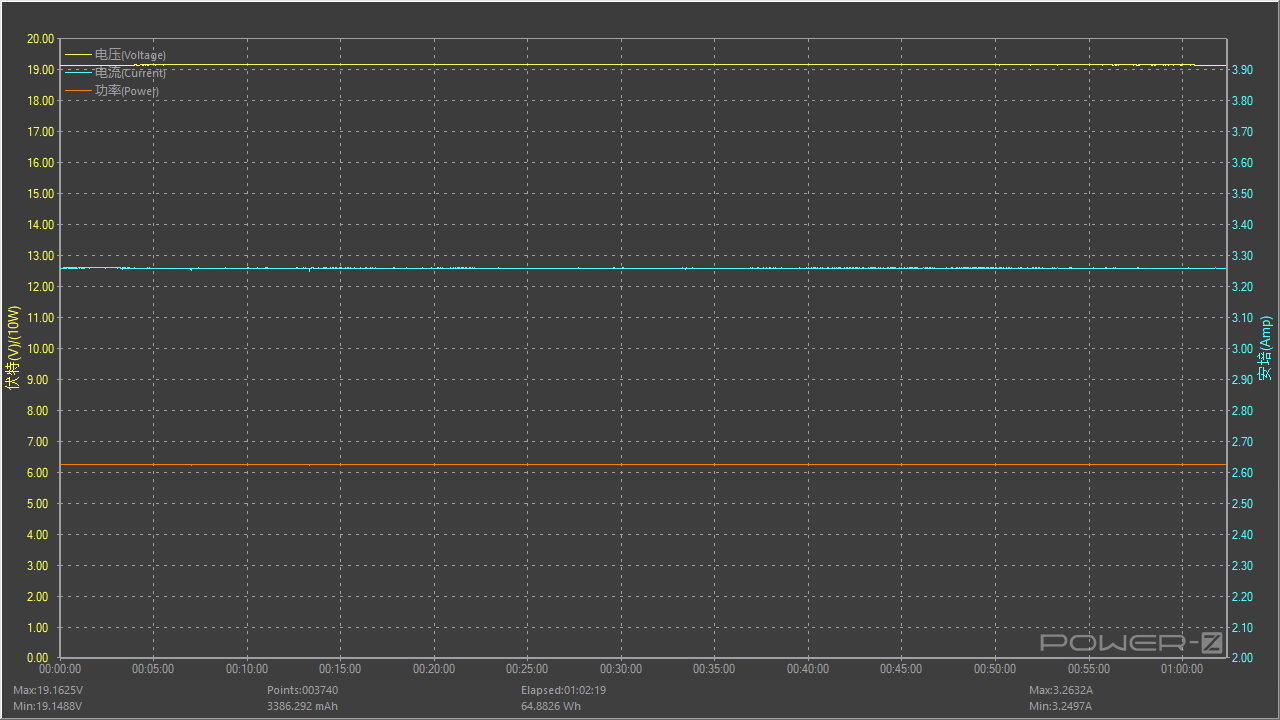

在測試溫度時也同步測試了充電器是否可以穩定輸出，按照額定功率20V 3.25A 65W滿載對充電器進行穩定性測試，測試時間為一小時，測試過程中電壓值呈水平直線，無明顯波動情況，長時間滿載比較穩定。



目前大功率氮化鎵充電器中65W算是萬金油的功率段了，llano綠巨能65W氮化鎵充電器采用長條狀的外觀設計，側面過渡采用條紋設計外觀新穎。

性能方面充電器配備2C1A共3個USB快充接口，USB-C單獨使用時支持65W快充、3.3-11V5A PPS快充與多快充協議，USB-A支持最高30W的快充功率。實際兼容性測試部分對于大部分設備均可以實現快速充電，并且得益于PPS快充的加持，為部分安卓機型充電功率可以達到30W甚至更高。

多口同時輸出遵循45W+18W功率原則（C+C、C+A），三口同時輸出遵循45W+5V3A功率原則，只不過在雙C同時輸出時，其中一個USB-C在連接C to Lightning快充線時空載，充電器依舊會默認雙口輸出，另一個USB-C口會執行最高45W輸出功率，這一點在很多氮化鎵充電器中都有見到過。

llano綠巨能65W氮化鎵充電器適合手里有多臺設備的用戶，65W大功率加3接口配置，可以滿足設備的充電需求。
