廣東斯泰克電子科技有限公司（以下簡稱斯泰克公司或公司）總部位于廣州南沙斯泰克科創中心，是一家集研發、制造、銷售于一體的專業電源制造企業。目前旗下產品種類覆蓋快充類、藍牙類以及生活類幾大塊。

此前充電頭網也多次對斯泰克在快充領域的產品做過介紹和測評。而今天為大家介紹的同樣是來自斯泰克的一款大功率的氮化鎵充電器。

開箱介紹

充電器的性能方面是一大重點，而外觀造型上同樣也值得關注，因?yàn)檫@直接關系到了用戶在使用時的體驗，下面一起來看看產品的外觀造型設計。

這是來自斯泰克的100W氮化鎵充電器，外殼采用原裝拜耳純PC阻燃材料，耐高溫，質感好。整體的造型較為方正。

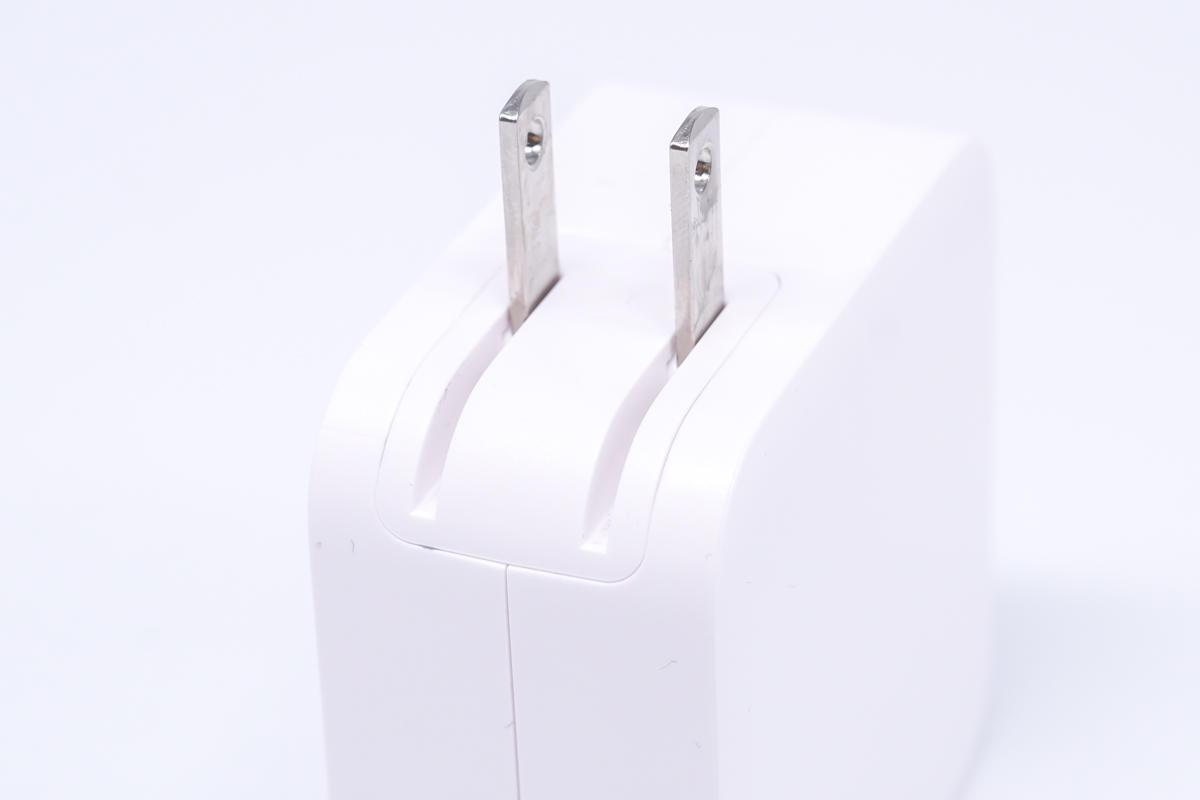

配備可折疊美規插腳，通用國內國標插座。

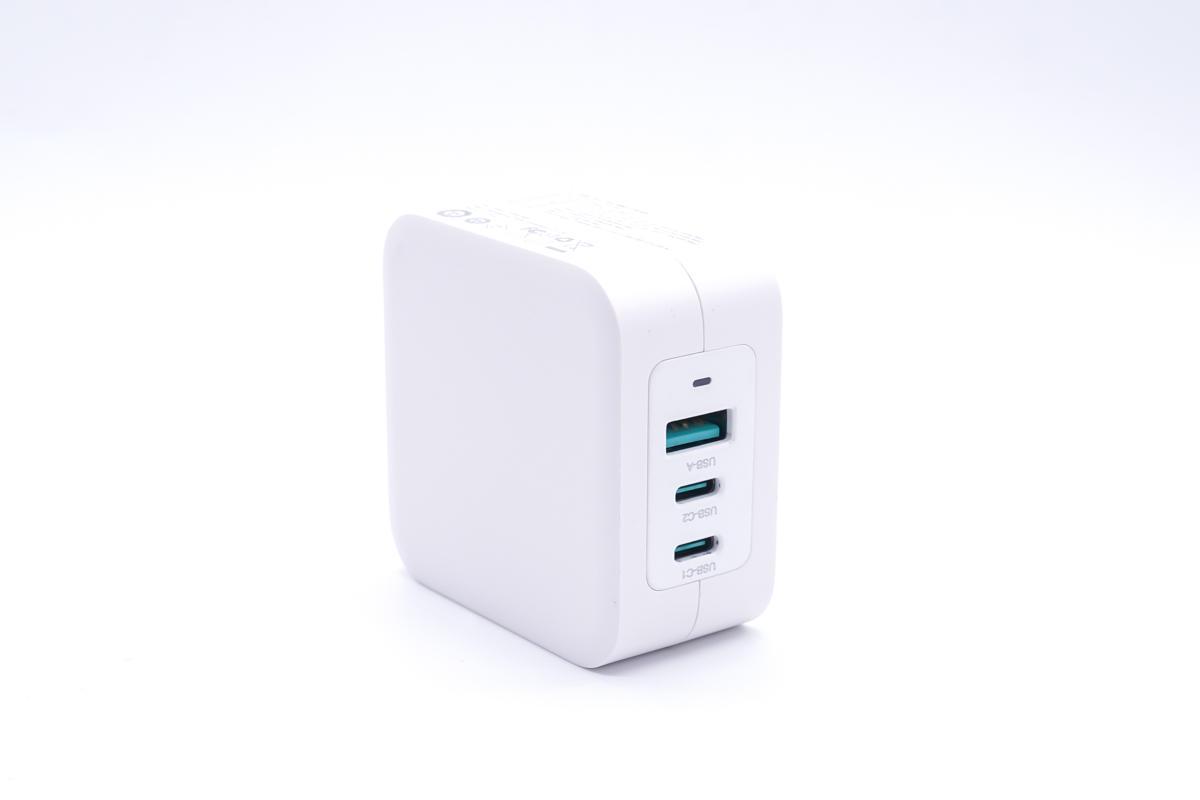

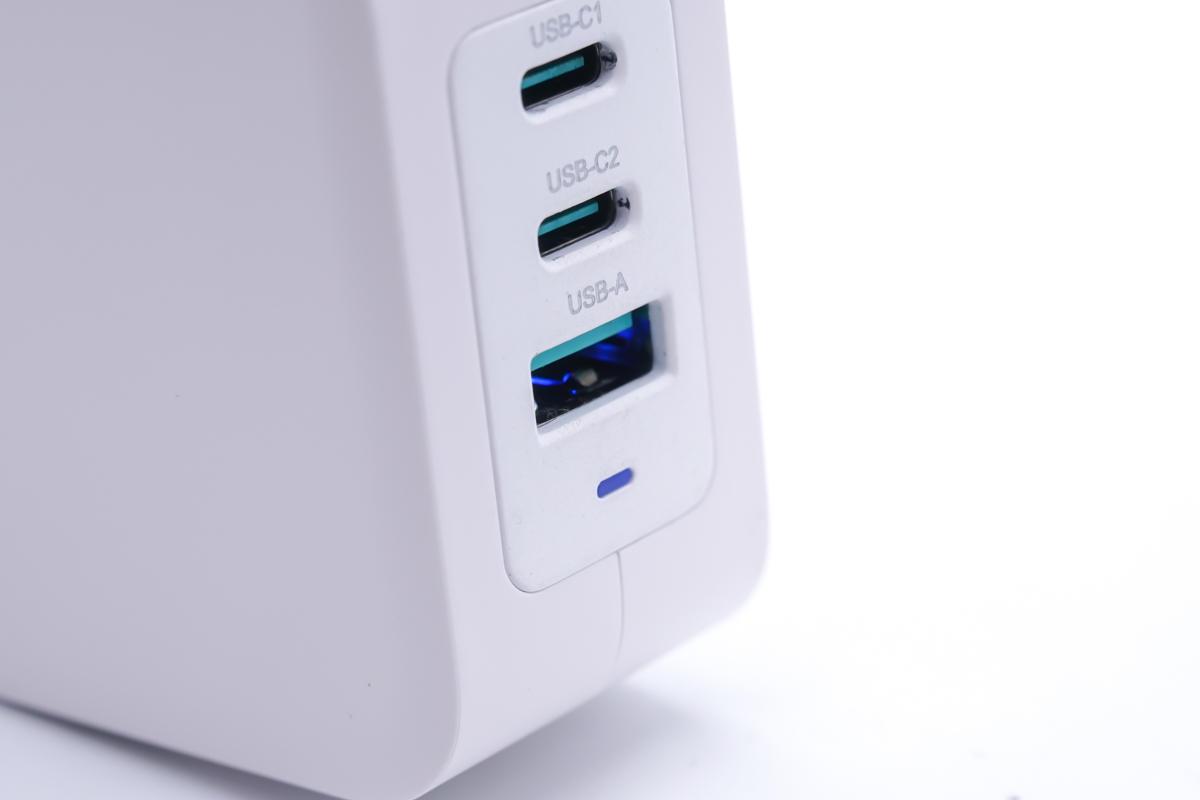

機身配備2C1A共三個USB快充接口，每個接口上面均帶有文字標識，此外在USB-A接口的底部自帶通電指示燈，方便用戶判斷充電器是否通電。

其中USB-C支持100W大功率快速充電，USB-C2支持65W快充，USB-A支持5-20V快充電壓，高達30W的輸出功率，并兼容華為22.5W SCP快充協議。

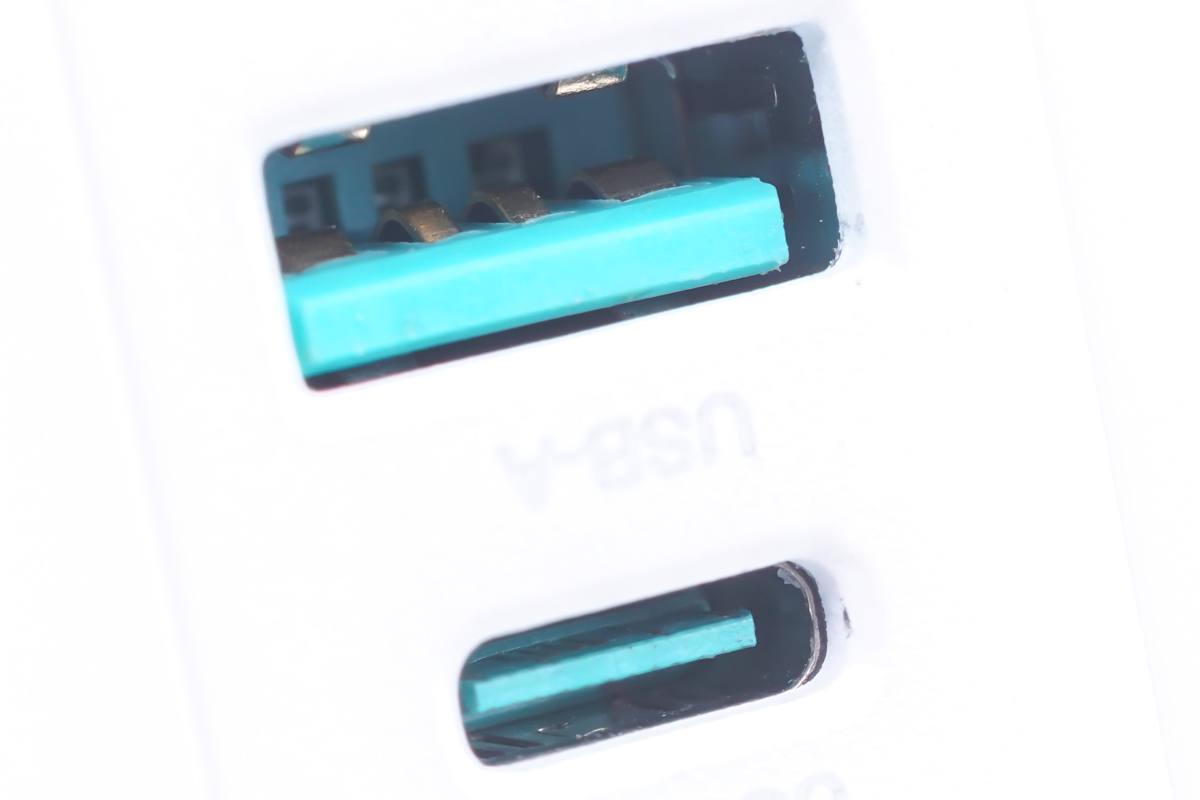

USB-A內部的觸點為加寬設計，這也是為了可以承載大電流而設計的。

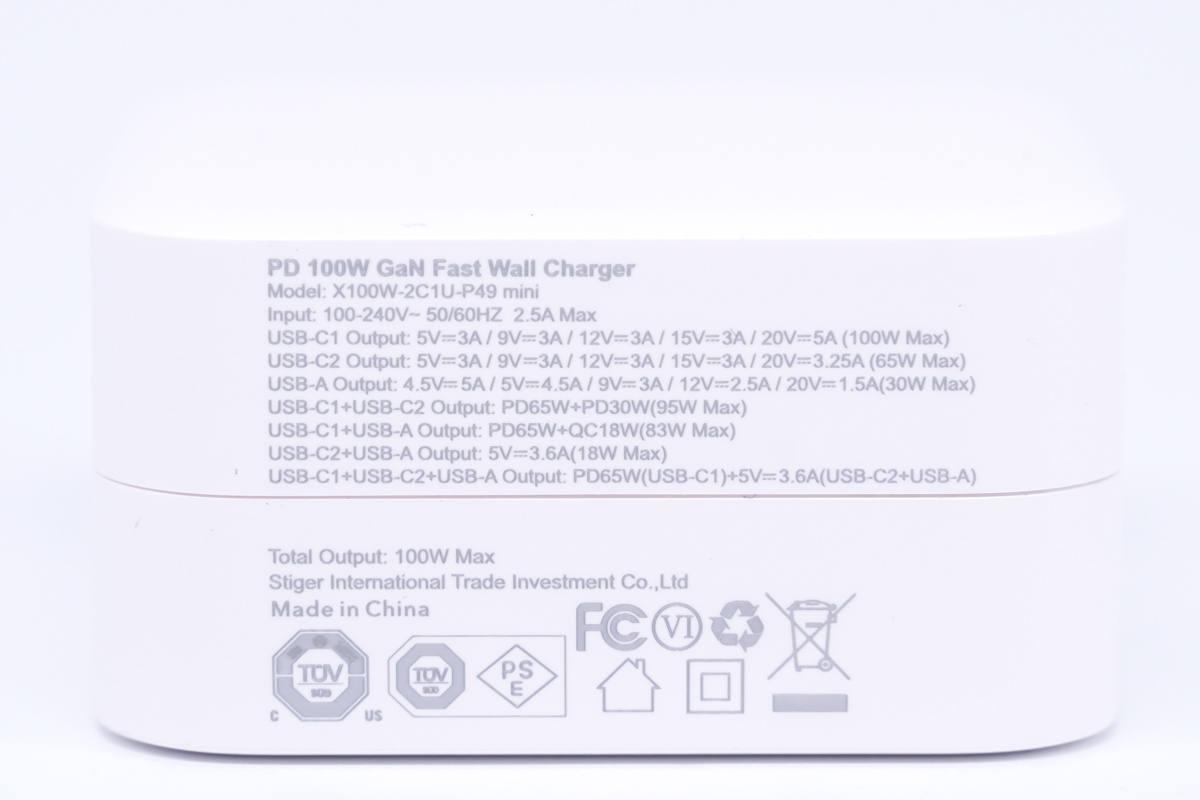

側面殼體印著具體的參數信息，斯泰克100W充電器的具體型號為X100W-2C1U-P49 mini，支持100-240V的寬電壓輸入，總輸出功率為100W，中國制造。

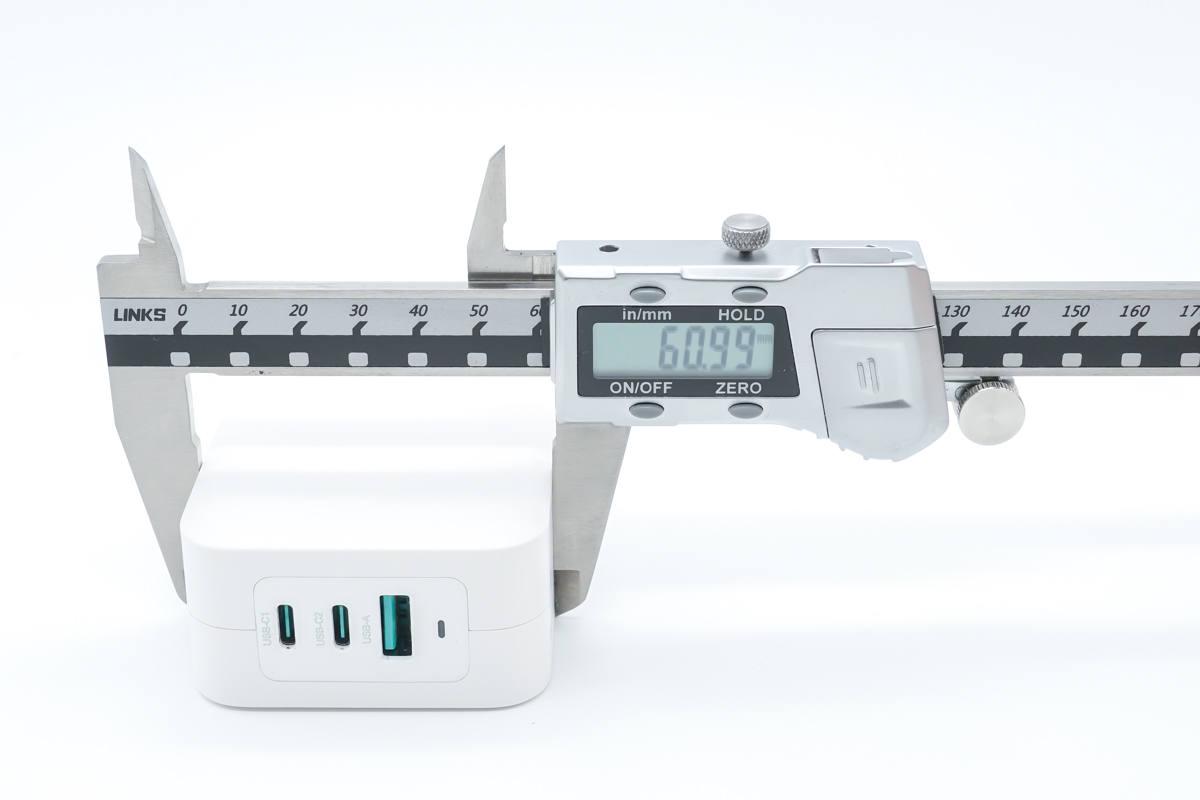

尺寸方面，使用卡尺實測充電器的長度約為60.99mm。

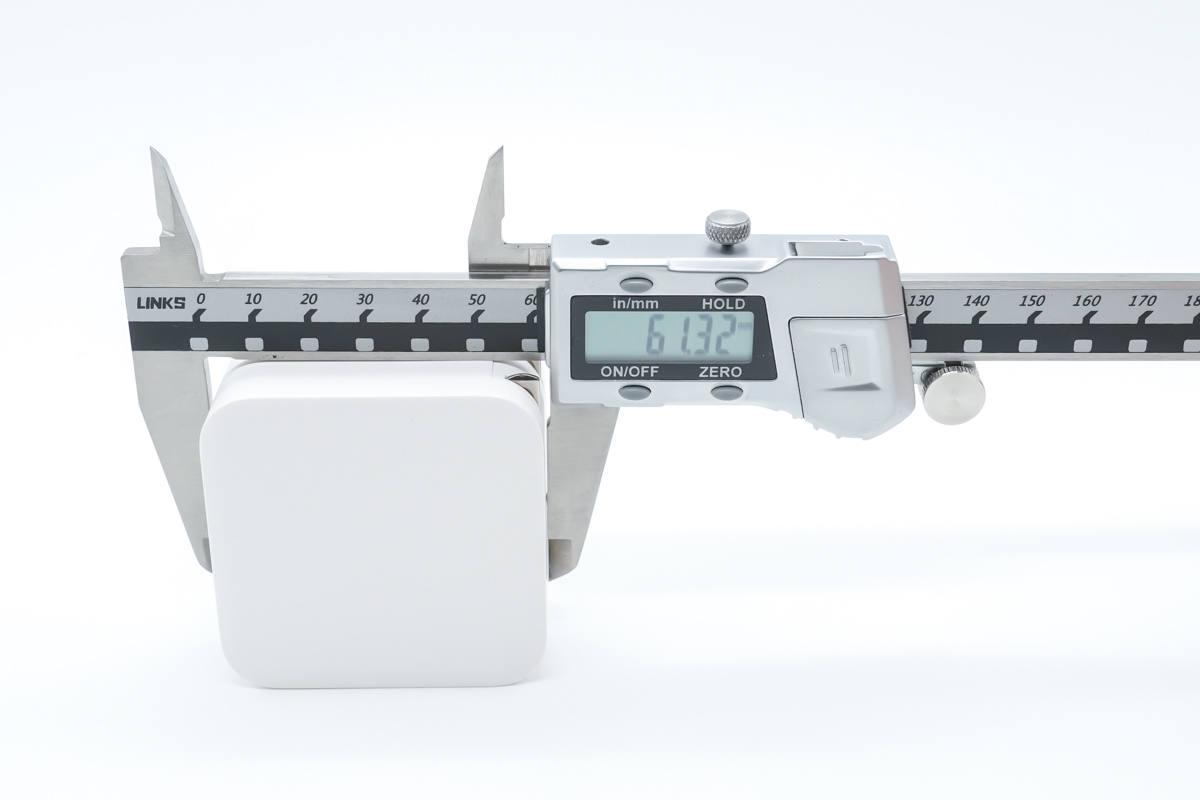

寬度約為61.32mm（不含插腳）。

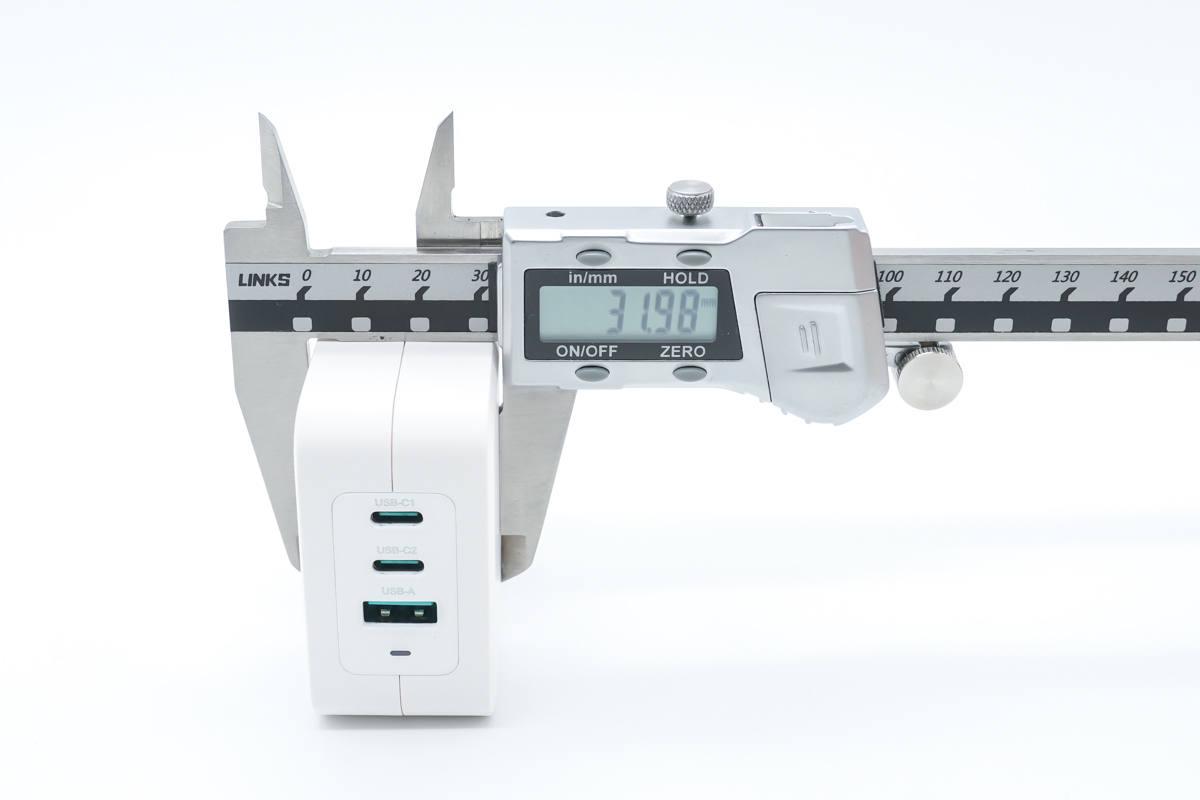

厚度約為31.98mm。

可以得出充電器的三圍參數為60.99x61.32x31.98mm，充電器的體積約為119.6cm3，以最高輸出100W計算，功率密度約為0.83W/cm3。

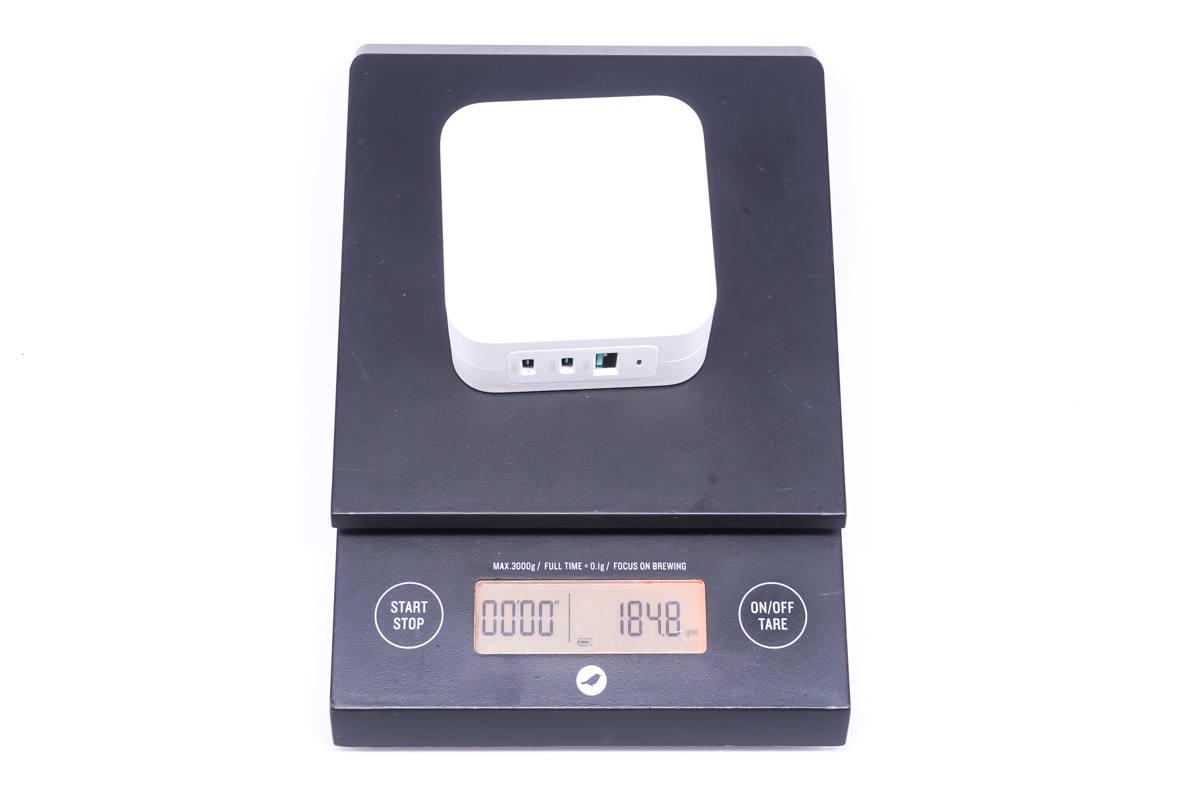

凈重約為184.8g。

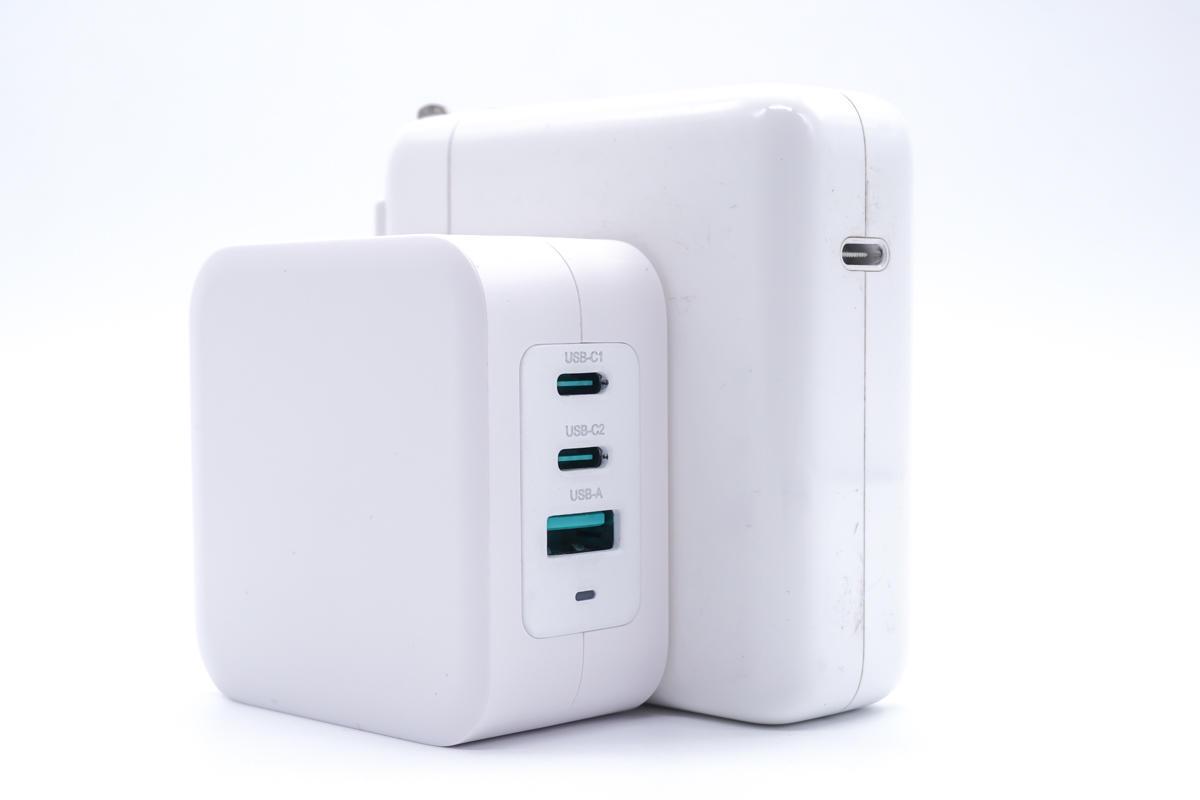

和蘋果96W充電器對比一下，功率比后者大，接口比后者多，體積比后者小。

產品評測

進入到測試環節，測試環節將會圍繞著產品的各個性能方面進行測試，包括協議測試、兼容性測試、充電全程測試以及功耗、轉換效率和紋波等等。將斯泰克100W氮化鎵充電器的測試數據全面呈現，方便讀者可以有更全面的了解。

協議測試

為什么會有協議測試，并不是充電器支持20W或30W快充功率，手機也支持20W或30W快充功率，充電器為手機充電就可以實現20W或30W的快充，二者之間還要對暗號，只有暗號說對了才可以順利握手快充功率，從而帶來更好的快充體驗，暗號即快充協議。

首先使用ChargerLAB的POWER-Z KT002讀取USB-C1接口的快充協議，實測支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE快充協議。

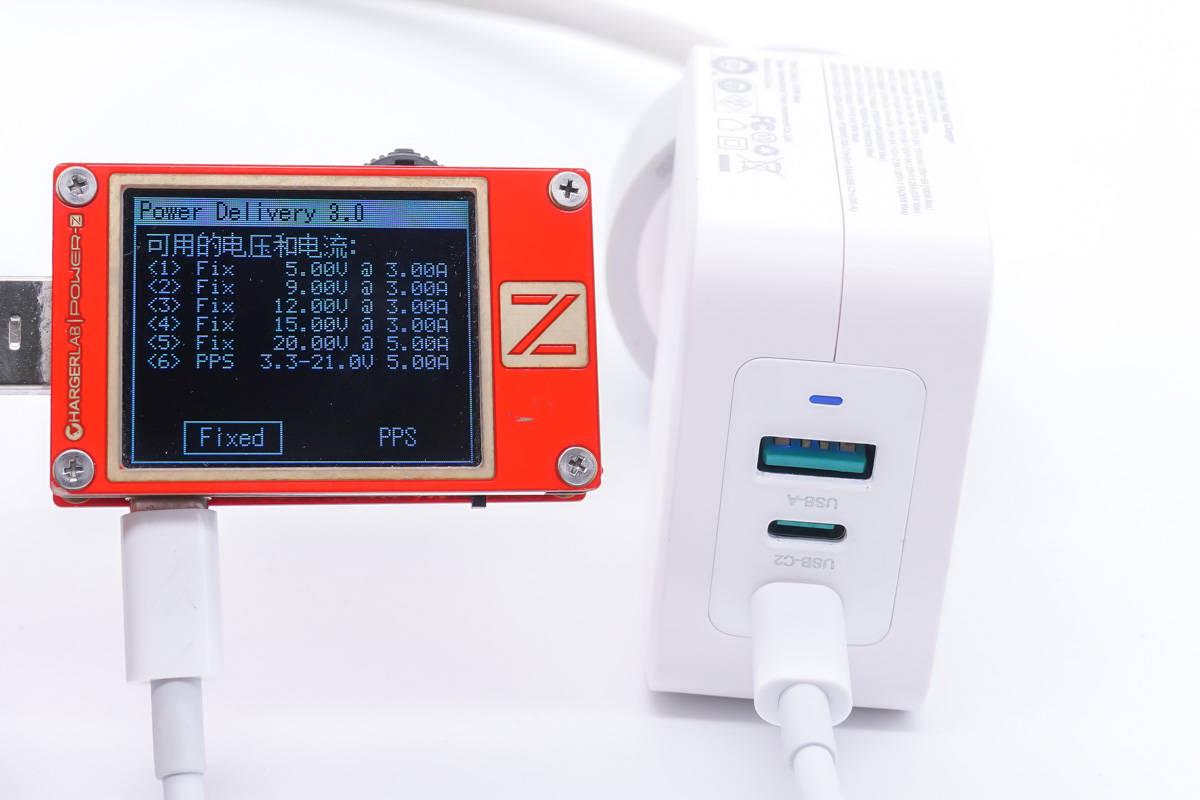

PDO報文方面，實測支持5-15V3A、20V5A五個固定輸出電壓檔位，以及3.3-21V5A一組PPS快充檔位。

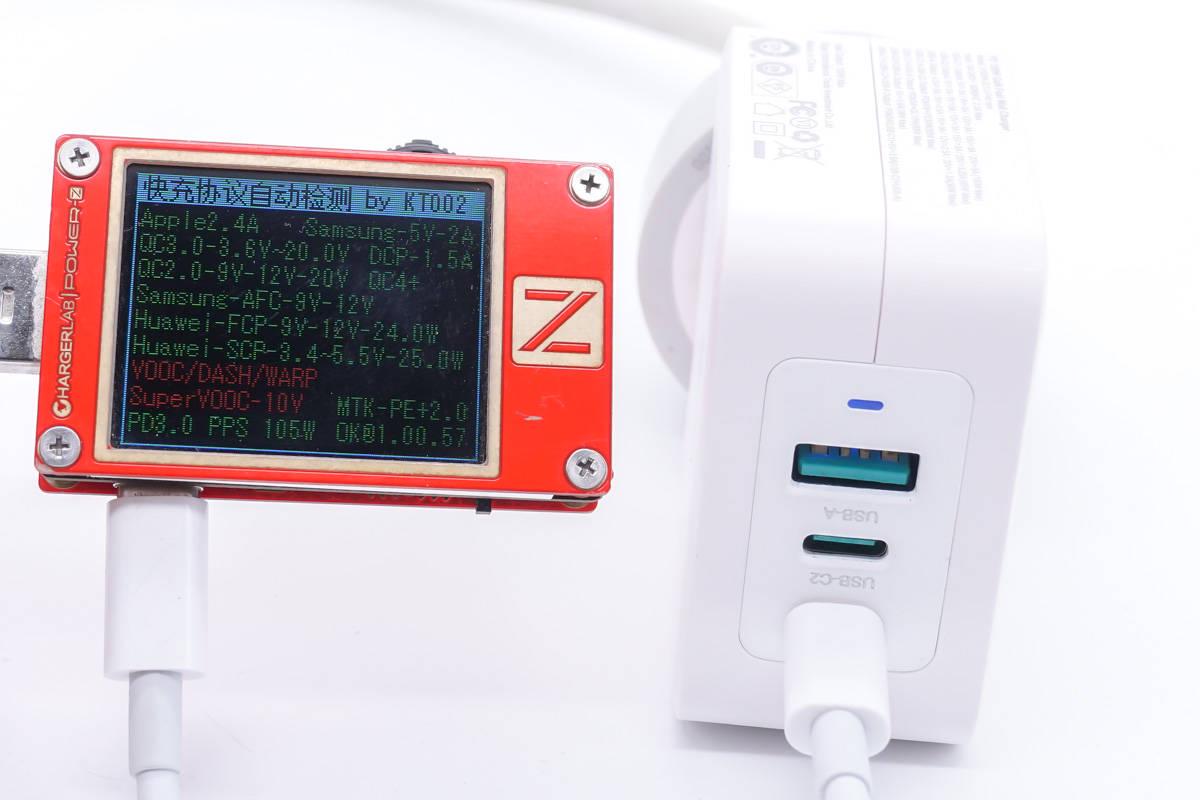

同理，讀取USB-C2接口的快充協議，實測和USB-C1的協議支持情況相同。

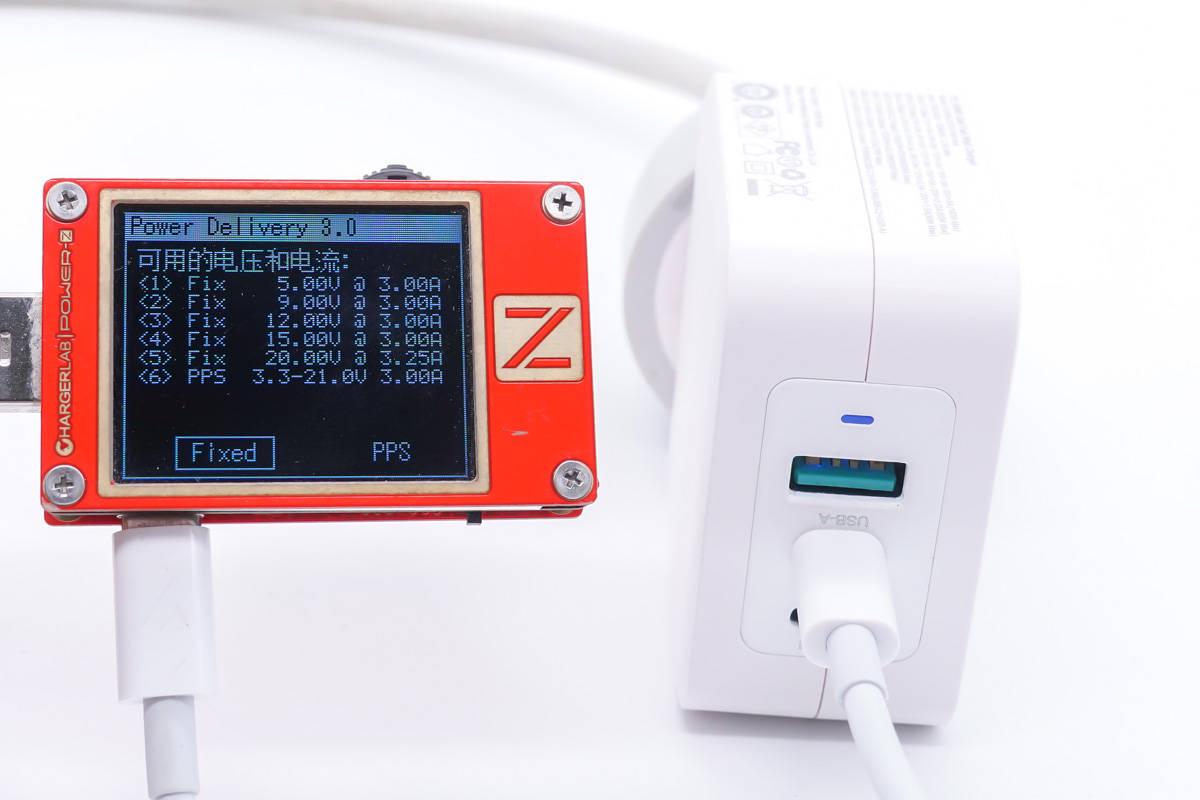

PDO報文方面，USB-C2支持5-15V3A、20V3.25A五個固定輸出電壓檔位，以及3.3-21V3A一組PPS快充檔位，支持最高65W的輸出功率。

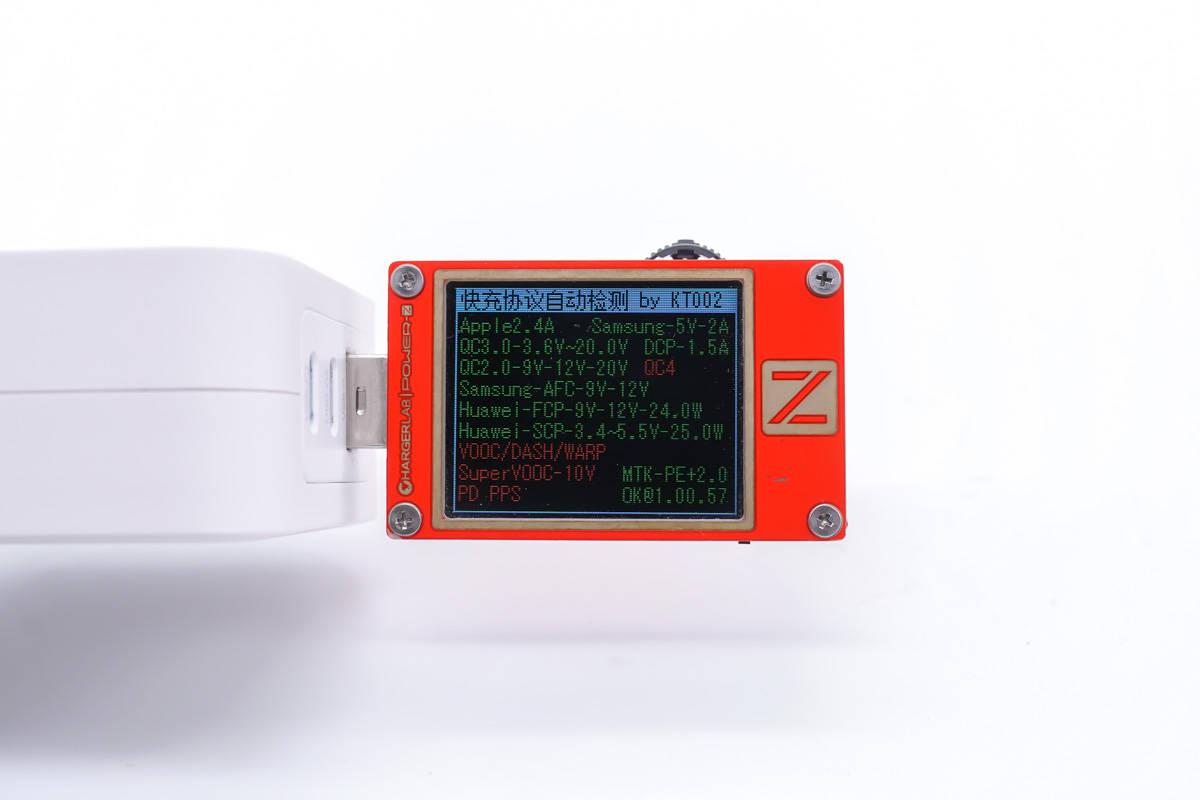

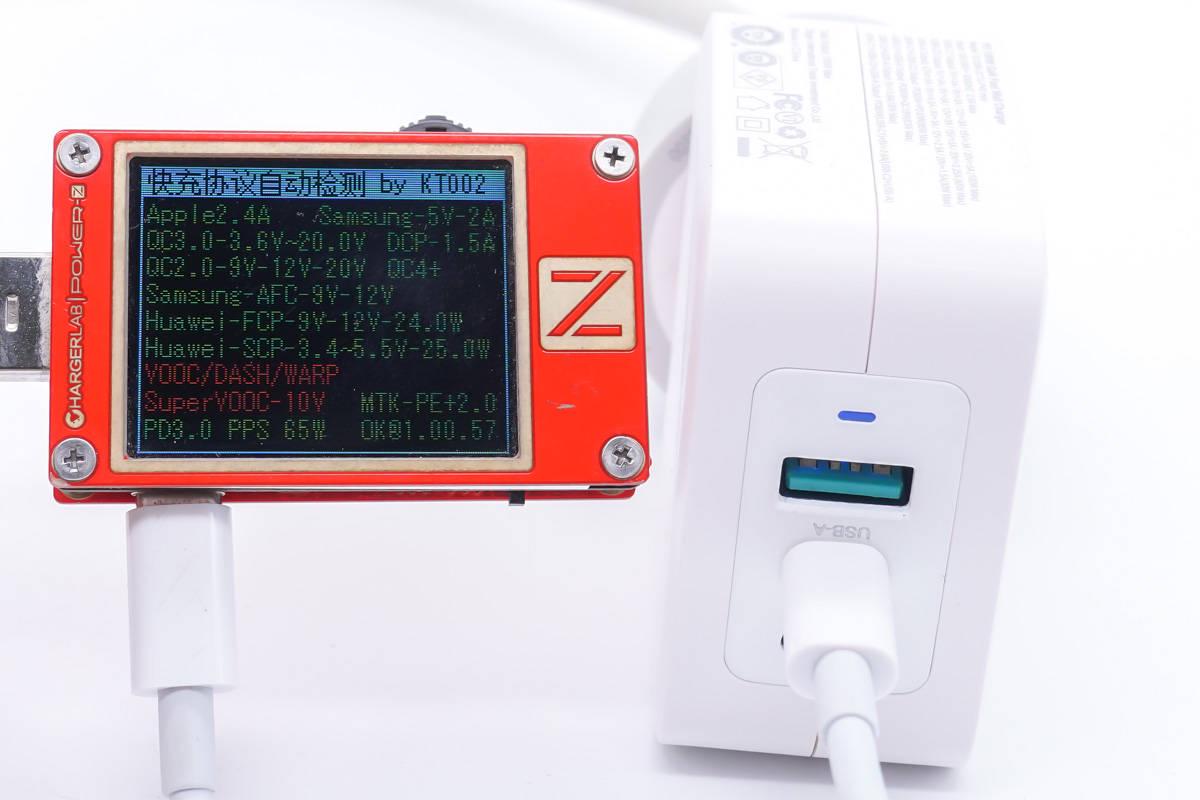

最后讀取USB-A接口的快充協議，支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、PE快充協議。

充電兼容性測試

協議測試模塊可以了解到接口具體支持的快充協議，而要想更具體的展示出充電器的性能表現，就需要實際為設備充電，來看具體的功率情況，畢竟有數據才是最直觀的。

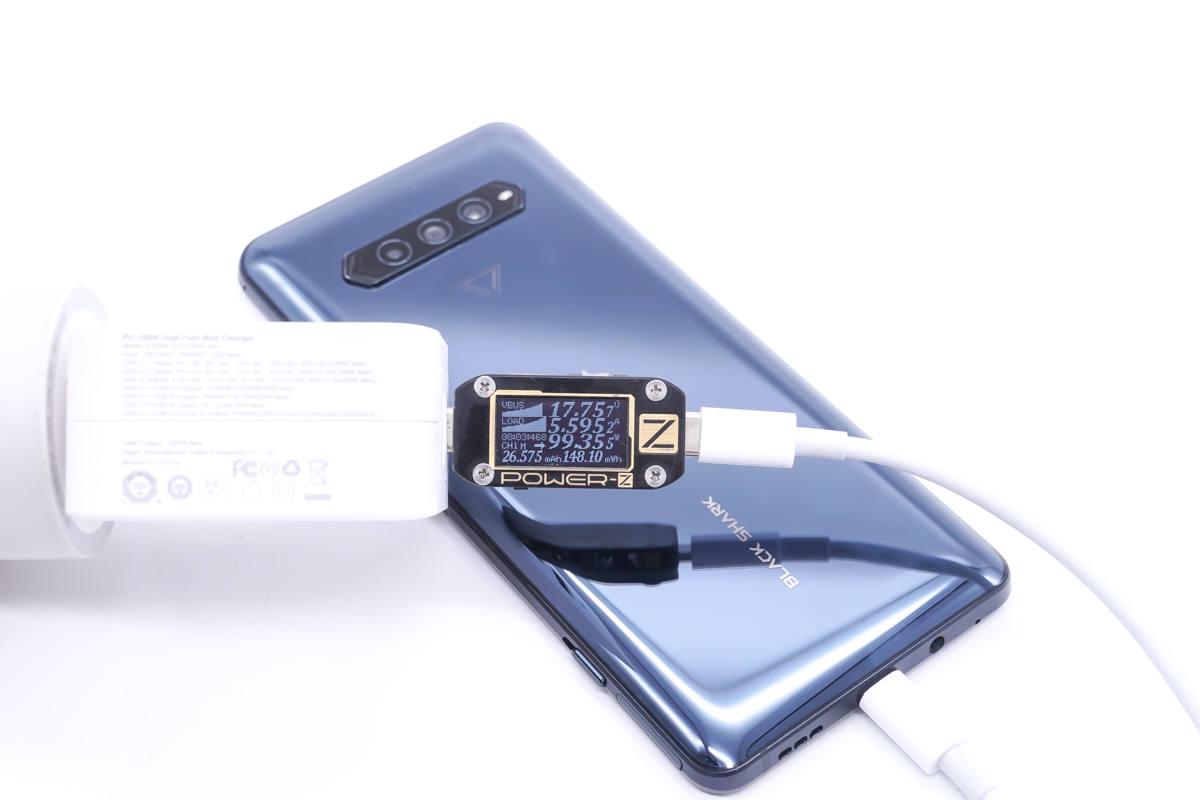

首先來看USB-C1，使用USB-C1為黑鯊4 Pro充電，功率為17.75V 5.59A 99.35W，成功觸發黑鯊4 Pro的百瓦快充。

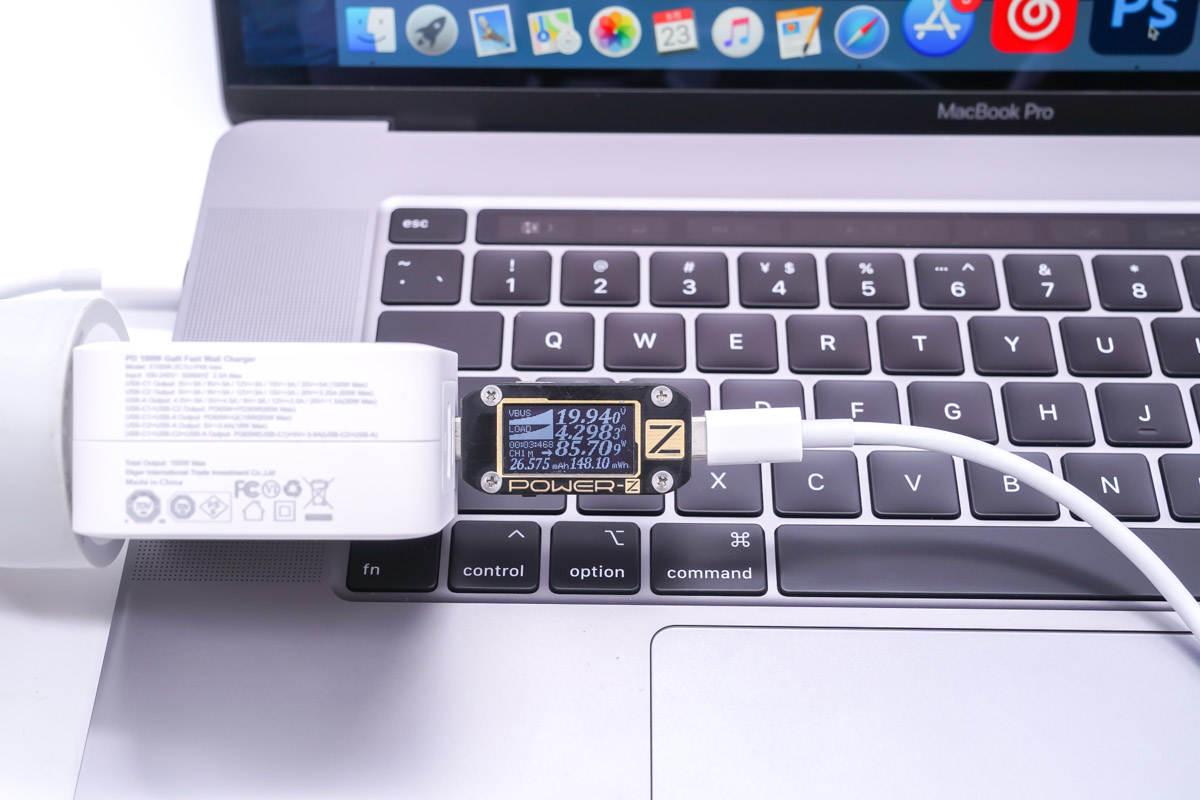

為MacBook Pro 16充電可以觸發20V高壓檔位，功率為85.70W。

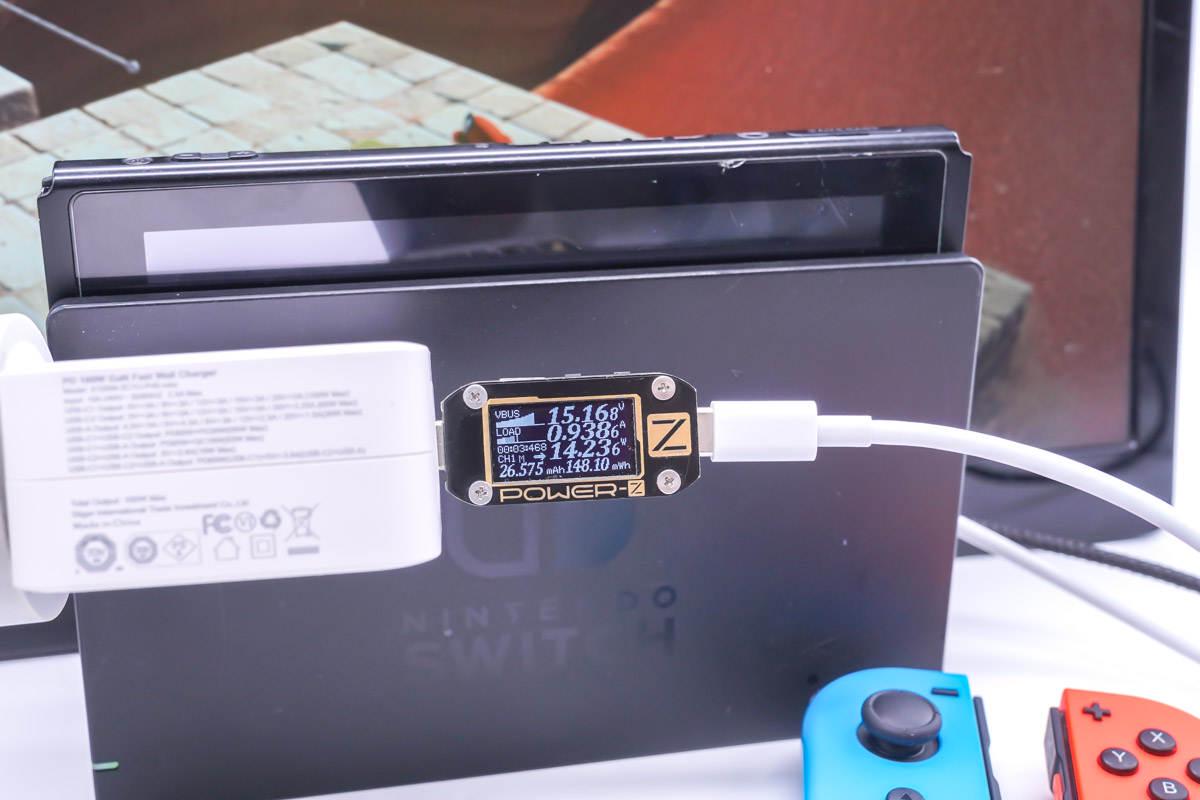

USB-C1支持15V3A快充，實測可以激活Switch的底座TV模式，充電器為底座輸出15V電壓。

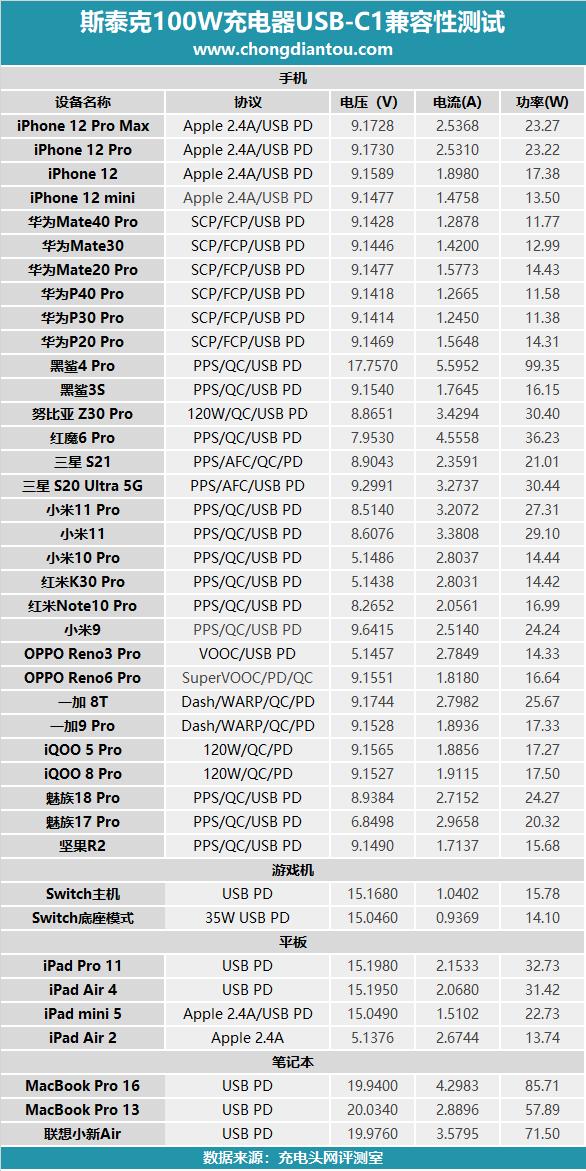

由于篇幅的原因無法將所有的測試數據一一展示，所以將USB-C1為手機、平板、游戲機、筆記本的充電數據整理到了表格當中。

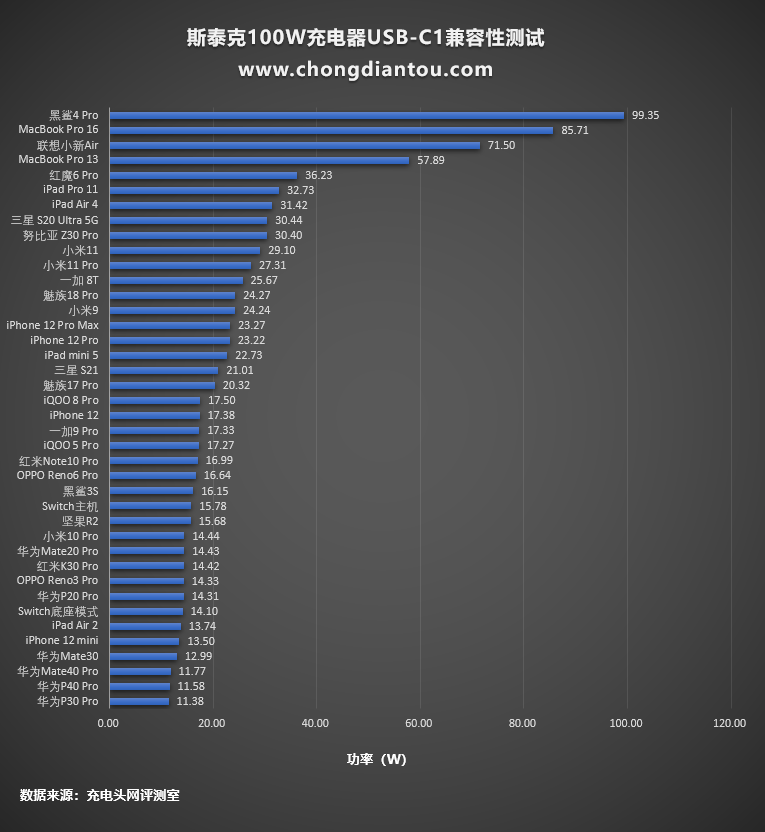

柱狀圖部分，可以看出黑鯊4 Pro的功率最高，接近100W，排在后面的是筆記本電腦，隨后是手機依次排列。

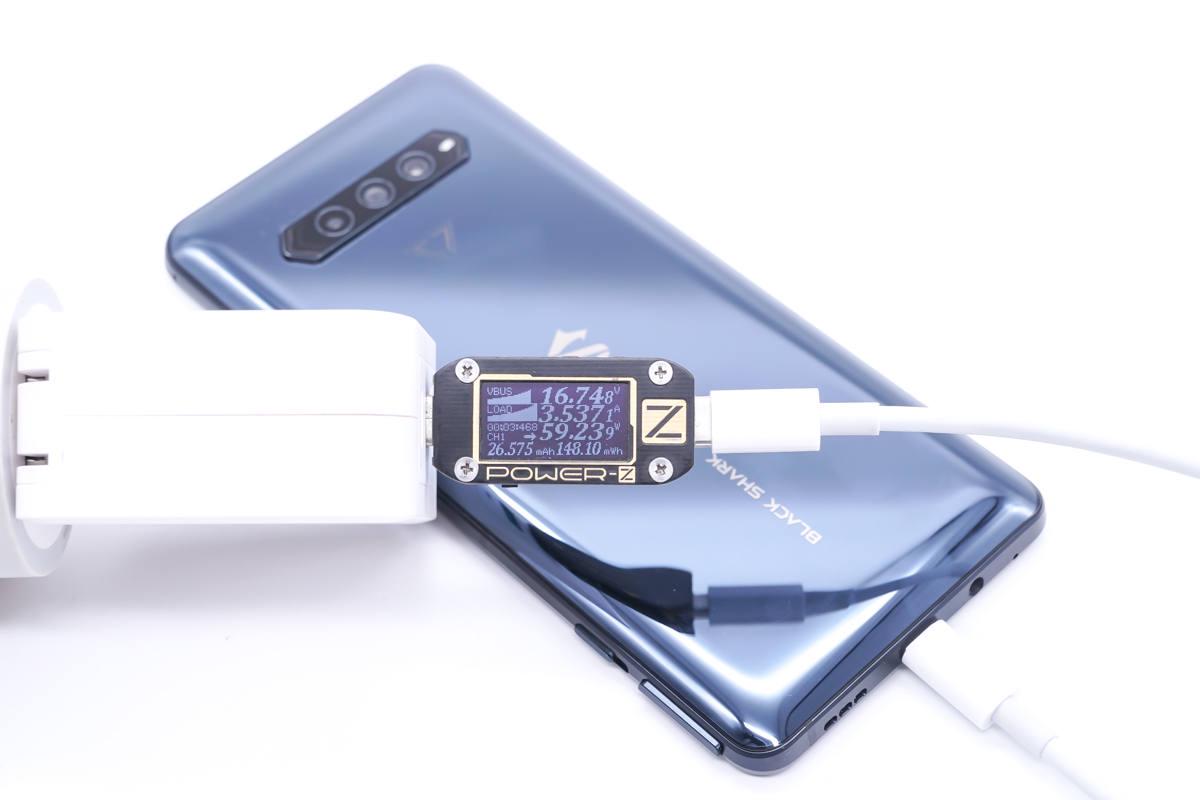

下面來看USB-C2的測試數據，USB-C2可以為黑鯊4 Pro提供近60W的快充功率，已經接近USB-C2的最大輸出功率。

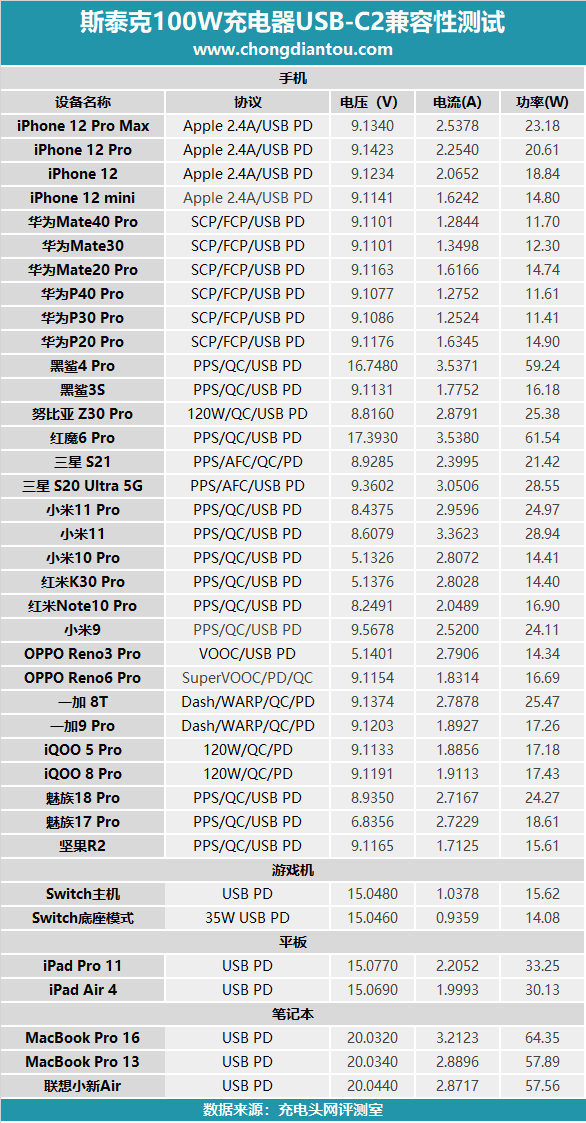

USB-C2的充電測試數據匯總，整體來看和USB-C1在快充的支持上相差不大，但因?yàn)閁SB-C2本身支持65W的輸出功率，所以為筆記本充電時功率在60W左右。

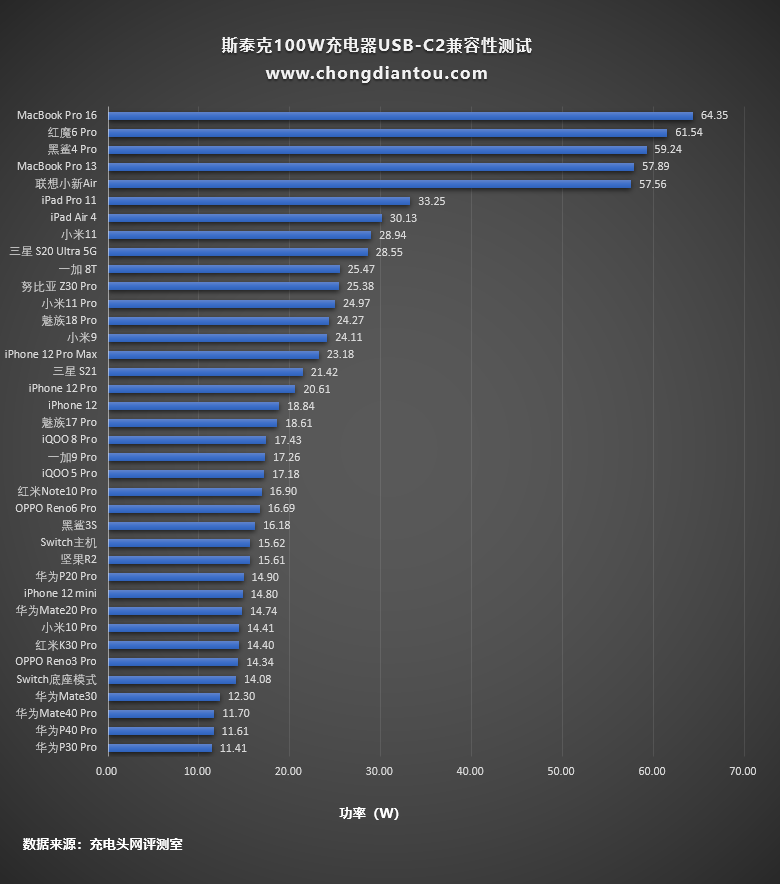

柱狀圖部分，MacBook Pro 16的功率最高，黑鯊4 Pro和紅魔6 Pro緊隨其后，其他設備處于正常的快充狀態。

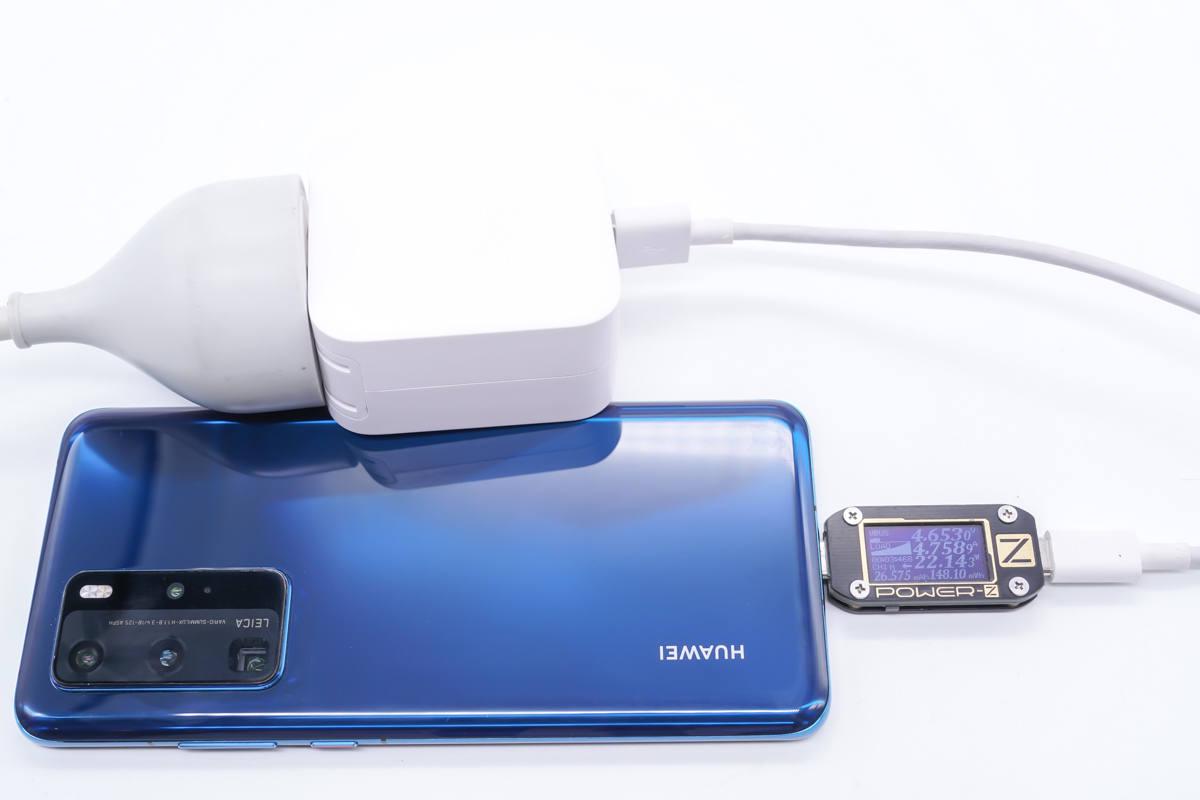

最后的充電兼容性測試模塊來看一下USB-A的測試數據，使用USB-A為華為P40 Pro充電，功率為4.65V 4.75A 22.14W，USB-A支持華為SCP快充。

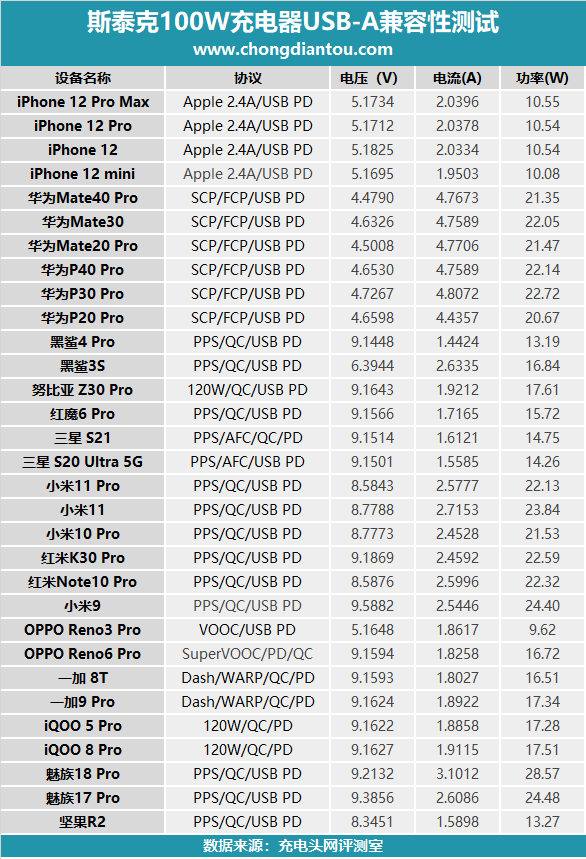

USB-A接口主要面向的是手機快充，實際測試中，對蘋果Apple2.4A、華為SCP、QC快充協議都有著不錯的快充支持。

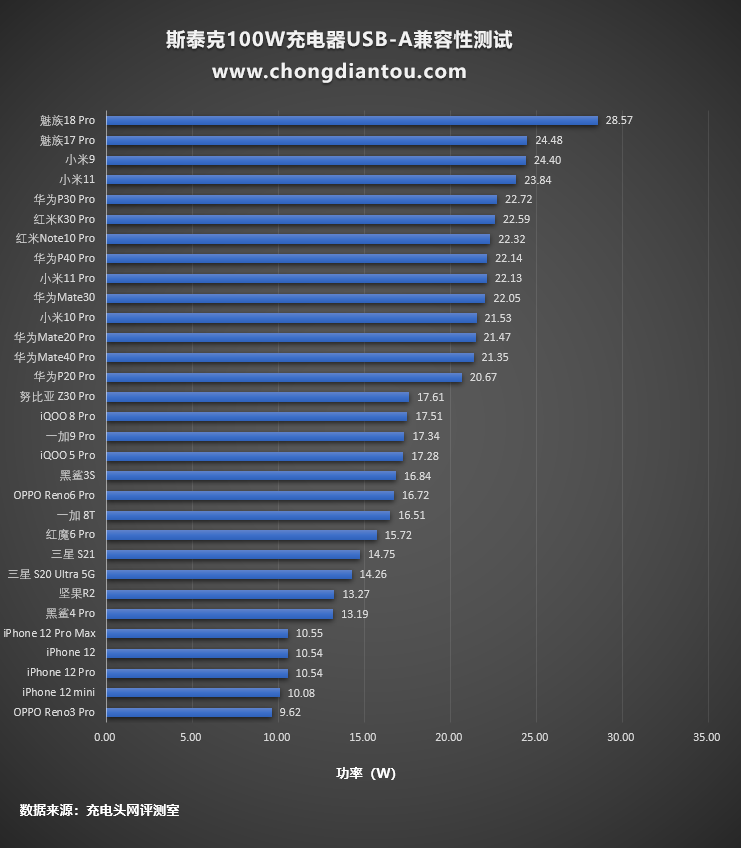

柱狀圖這里可以看出魅族18 Pro的功率最高，達到了28.57W。其他機型處于正常的快充狀態。

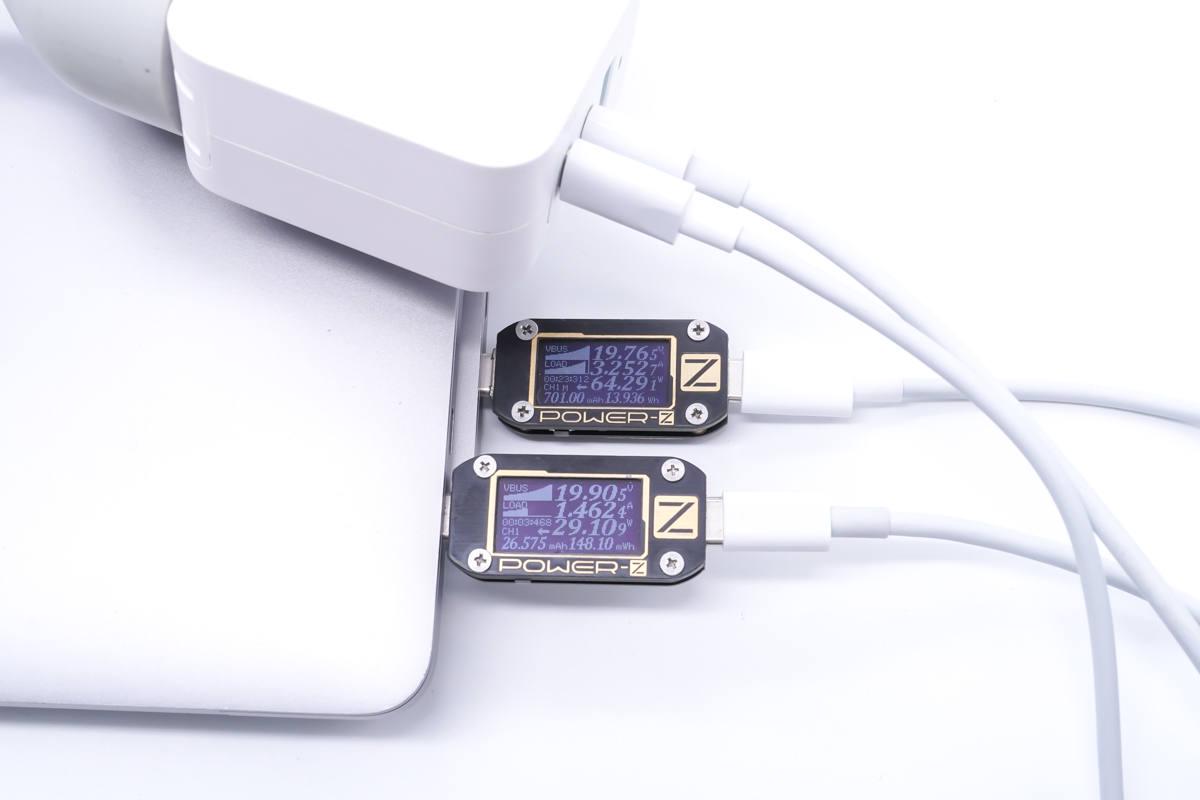

進入多口同時輸出測試，同時使用C1和C2為2臺筆記本電腦充電，可以看出同時輸出20V電壓，功率分別為64.29V和29.10W。

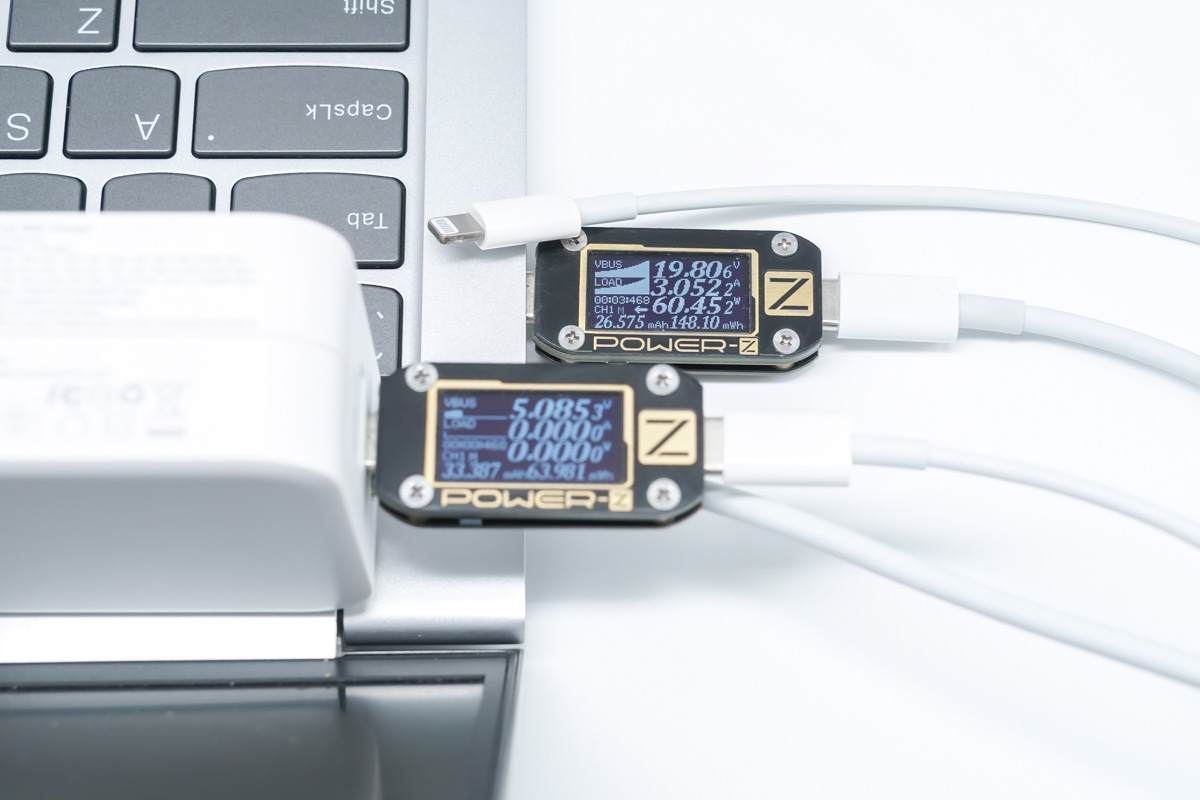

使用USB-C1為筆記本充電，同時使用USB-C2連接C to Lightning快充線空載，實際測得充電器依舊會默認雙口同時輸出，這一點使用C to Lightning快充線的用戶需要注意一下。

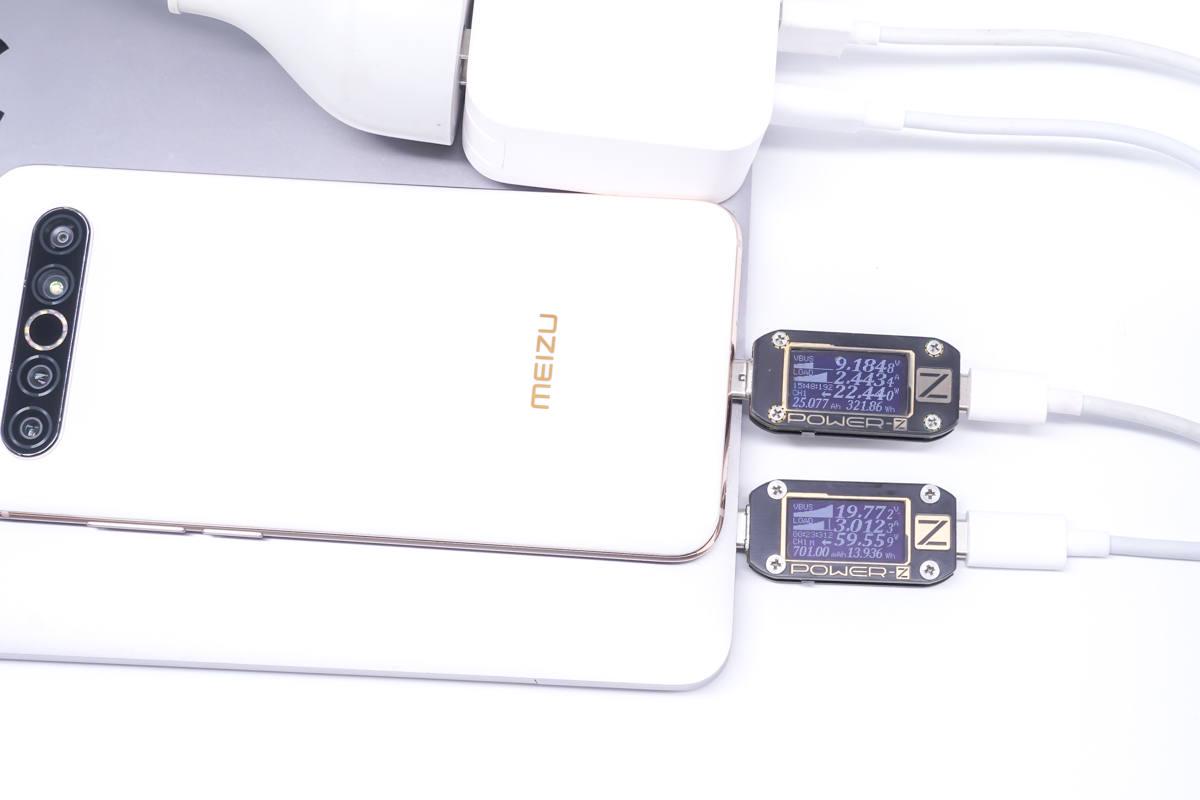

使用USB-C1為筆記本充電，功率為59.55W，同時使用USB-A為手機充電，功率為22.44W。

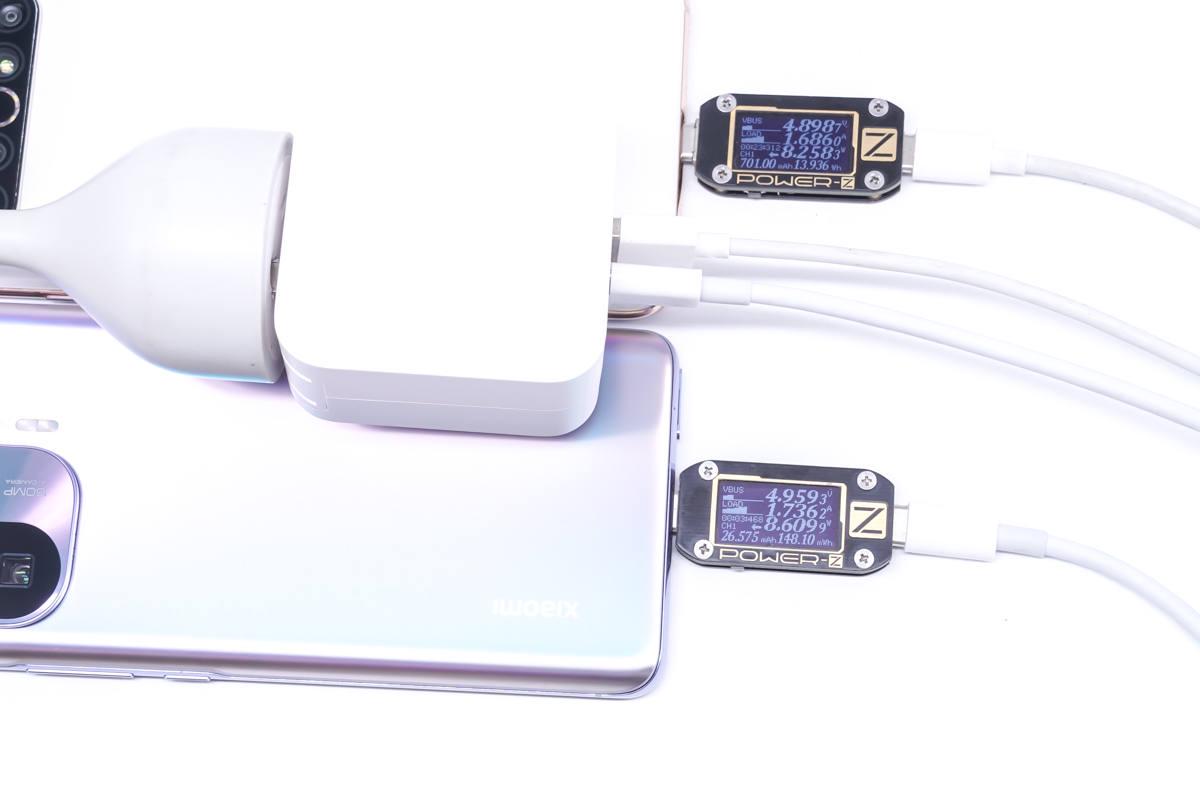

將C1換成C2，功率分別為8.25W和8.60W，充電器支持C2和USB-A同時輸出為2臺設備充電。

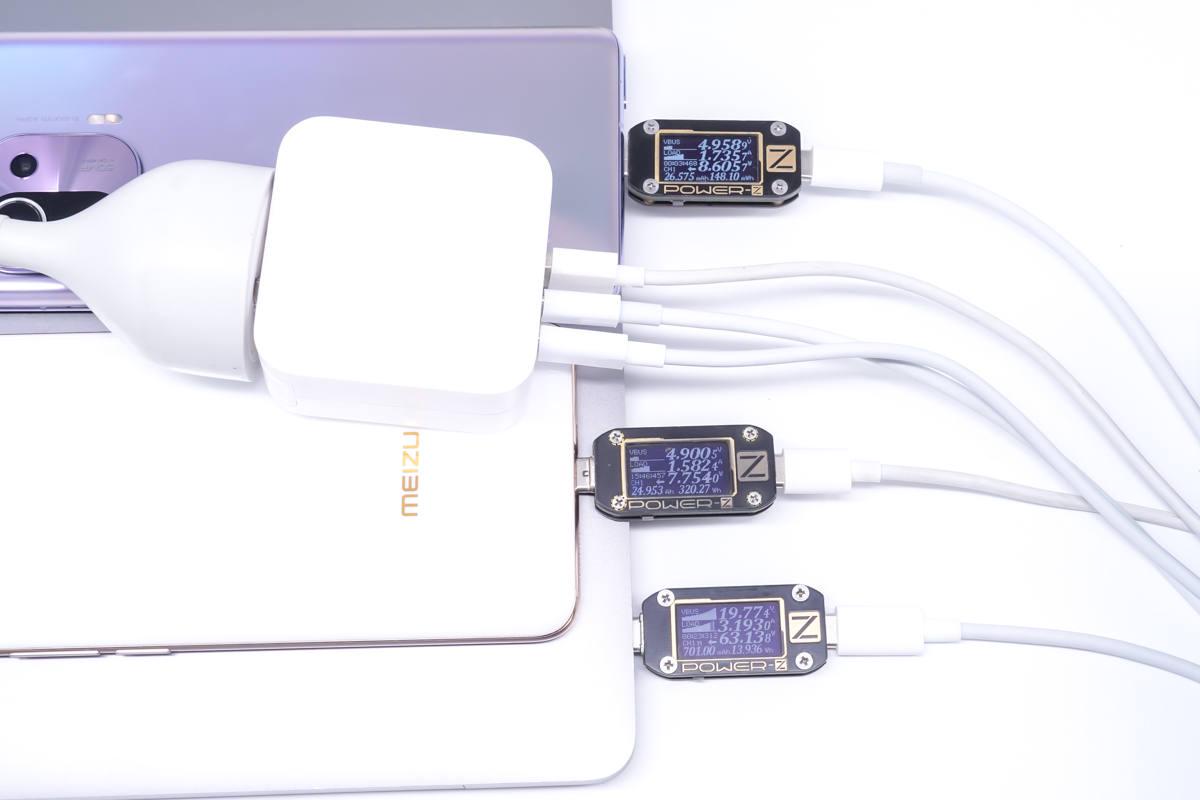

最后同時使用充電器的三個USB快充接口為3臺設備充電，功率分別為63.13W、8.60W和7.75W。

充電全程測試

充電兼容性測試模塊可以清楚的看到為各個設備的充電功率大小，而要想看到充電過程中數據的變化情況還是需要看充電全程曲線圖。而為了更好的發揮出充電器的性能，此次選擇了為MacBook Pro 16進行充電全程測試。

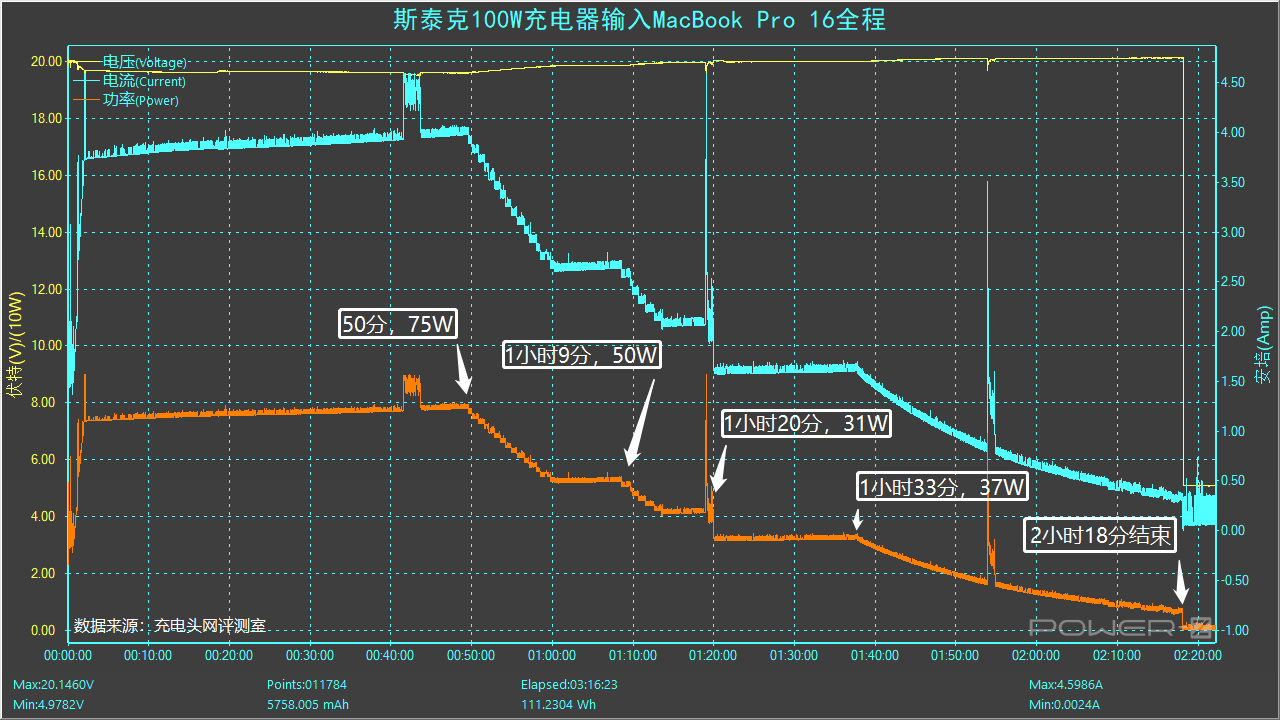

這是使用斯泰克100W氮化鎵充電器的USB-C1為MacBook Pro 16充電全程的測試數據，整個測試過程共分為五個階段，于2小時18分結束。

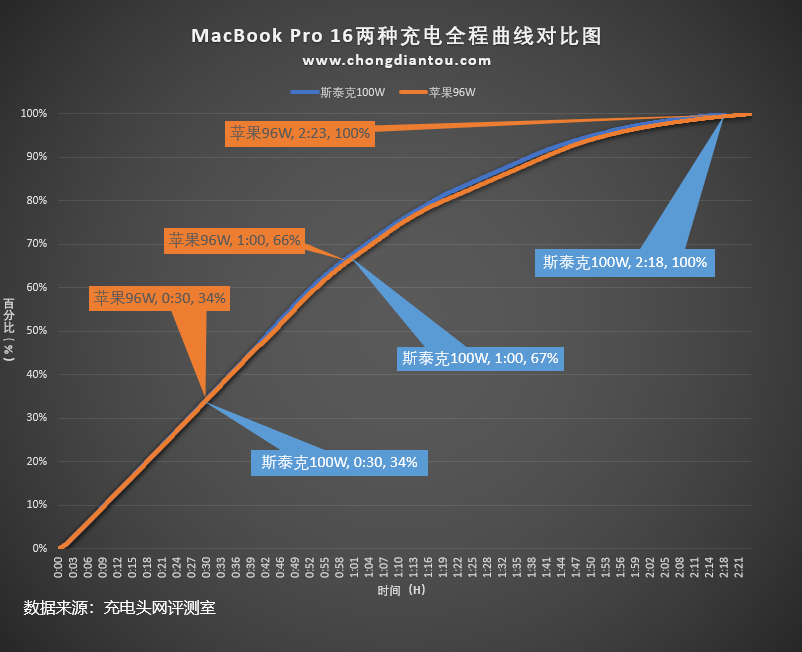

將充電全程繪制成曲線圖，并將蘋果96W PD充電器為MacBook Pro 16充電全程的曲線圖加入進來，加入蘋果96W PD充電器測試曲線圖是因?yàn)樘O果96W PD充電器是MacBook Pro 16的原裝充電器，可以更直觀的進行數據對比。

從兩條曲線圖可以清楚的看到幾乎處于重合的狀態，也就是說使用斯泰克100W氮化鎵充電器為MacBook Pro 16充電可以獲得和原裝相同的快充體驗。

待機功耗測試

充電器如果經常插在插座上不使用也是會耗電的，只不過非常小而已。很多讀者都想知道充電器如果一直插在插座上是否浪費電，待機功耗測試環節就是為了解答這個問題。

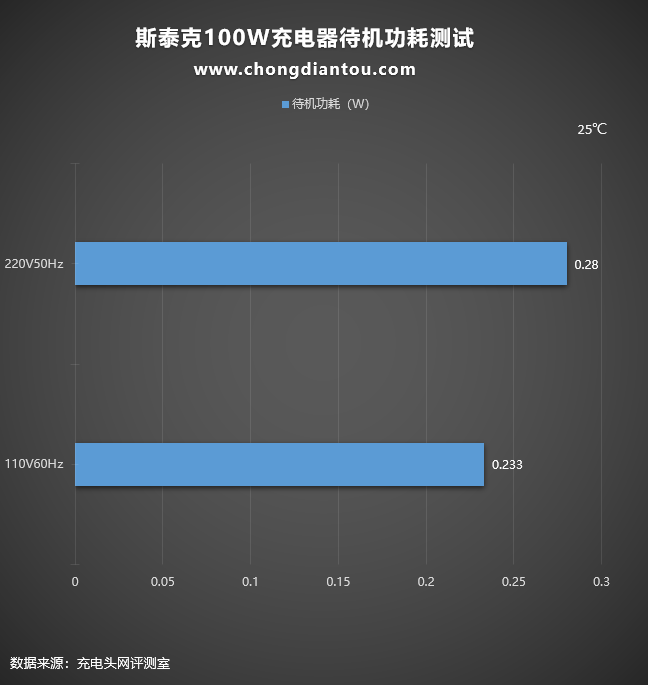

經過功率計測試，斯泰克100W氮化鎵充電器在220V 50Hz的空載功耗為0.28W，換算下來一年損耗的電能約為2.45KW·h，若市價電為0.6元/KW·h，則充電器一年的電費約為1.47元左右。

110V 60Hz時的空載功耗為0.233W，換算下來，一年損耗的電能約為2.04KW·h，若市價為0.6元/KW·h，則充電器一年的電費約為1.22元左右。

轉換效率測試

充電器本質上是一種轉換設備，過程中會有損耗，以熱量的形式散發出來。我們平時看充電器上面的參數輸出100W或者65W是充電器可以為設備提供的最大輸出功率，但充電器從插座上汲取的功率往往要更大一些，下面是斯泰克100W氮化鎵充電器在220V 50Hz和110V 60Hz交流輸入的情況下分別進行了轉換效率測試，測試結果如下：

?

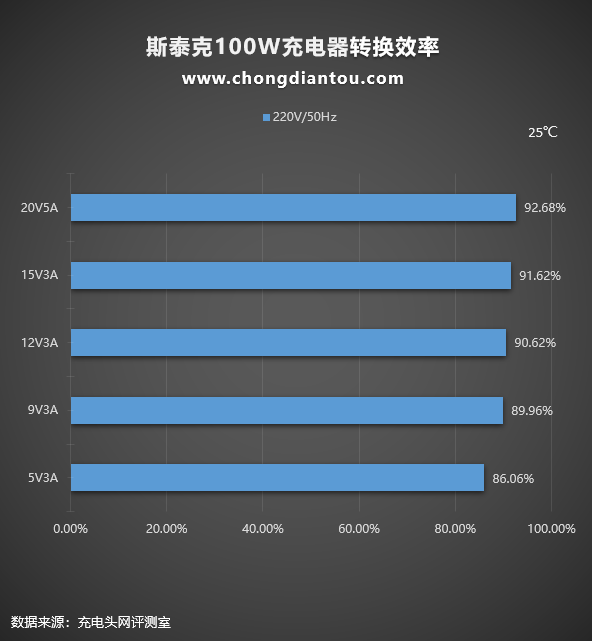

220V 50Hz下，將斯泰克100W氮化鎵充電器在各個電壓檔位的輸出功率拉滿進行測試：五個檔位測得插線板AC端輸入功率和USB端輸出功率，通過計算，可得充電器的轉換效率從86.06%到92.68%不等。

?

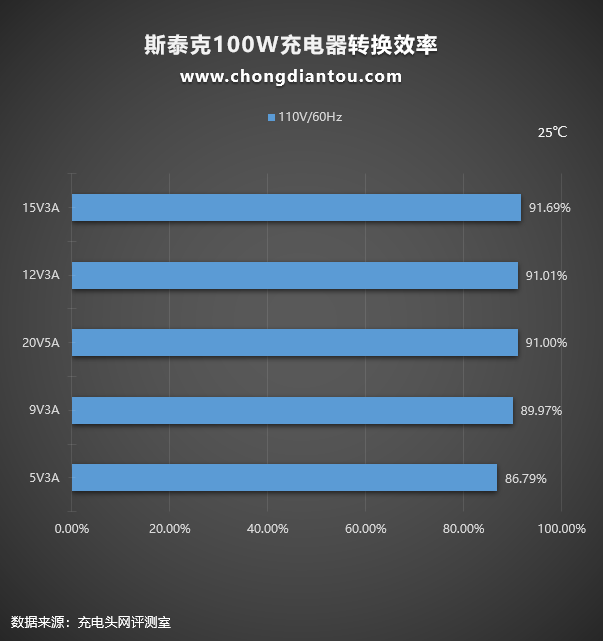

110V 60Hz下，充電器的轉換效率從86.79%到91.69%不等。

紋波測試

由于充電器中采用開關電源，變壓器次級輸出的并非直流電，需要經過整流和電容濾波輸出，也就是充電器輸出會存在紋波。充電頭網采用示波器測試充電器輸出的紋波值，與國家標準進行比對，檢測充電器的輸出質量。紋波越低，充電器的輸出質量就越高。

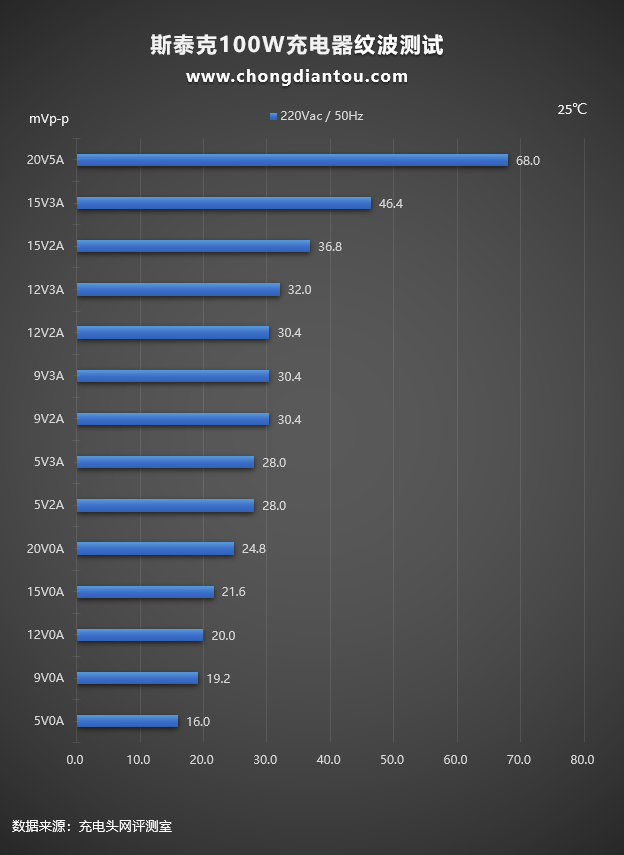

這是使用斯泰克100W氮化鎵充電器在220V 50Hz交流輸入下的紋波測試，紋波測試分為空載（柱狀圖中Y軸電流為0A）和重載（柱狀圖中Y軸電流為非0A）兩種。紋波最高為68mVp-p，充電器處于20V5A輸出狀態；最低為16mVp-p，充電器處于5V0A空載狀態。

?

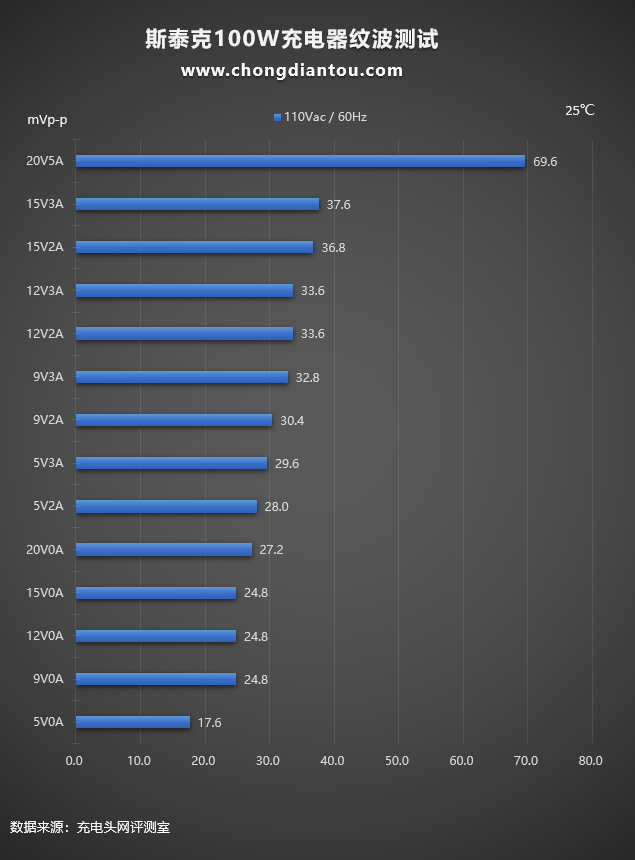

110V 60Hz下，紋波最高為69.6mVp-p，充電器處于20V5A輸出狀態；最低為17.6mVp-p，充電器處于5V0A空載狀態。

紋波測試小結

國家標準中充電器紋波要求是不高于200mVp-p，斯泰克100W氮化鎵充電器在110V 60Hz、220V 50Hz輸入電壓下，所有輸出功率紋波峰峰值均低于200mVp-p這個標準，表現不錯。

充電頭網總結

斯泰克100W氮化鎵充電器整體造型方正小巧，配備折疊插腳出行利于收納整理。機身配備2C1A共3個USB快充接口，其中USB-C1支持100W快充功率，3.3-21V5A的PPS快充與多快充協議；USB-C2支持65W快充功率，3.3-21V3A的PPS快充與多快充協議。

在產品的評測中分別對三個接口為不同設備的充電進行了測試，并且列出了詳細的數據表格，整體來看表現都很不錯，USB-C1為黑鯊4 Pro充電功率甚至可以達到100W級別，想要了解詳細的測試數據可以向上翻看。

斯泰克100W氮化鎵充電器支持百瓦快充，可以滿足像MacBook Pro 16這樣，有著百瓦功率需求筆記本的充電需求。具備PPS快充，為部分手機也可以提供大功率的快充。三接口配置，同時滿足三臺設備的充電需求，相較于市面上一些常規的大功率充電器來講，斯泰克100W氮化鎵充電器具備體積小、接口多和功率大的特點。
