意法半導體推出兩款新的USB Type-C標準認證端口控制器芯片。該產品內置保護電路，支持USB功能整合需求，其中包括Power Negotiation(充電握手協商)、Managed Active Cables(主動線纜管理)和GuestProtocols(外接設備協議支持)。

USB Type-C標準規定線纜可支持正反插，讓各種設備的互連變得更簡單。Type-C接口還支持USB的所有功能，包括480Mbps USB 2.0和10Gbps USB 3.1數據傳輸；5V/0.5A、最高20V/5.0A供電；延長連接距離的Managed Active Cables主動線纜管理；用同一條電纜傳輸HDMI或DisplayPort等其它協議信號的交替模式。讓用戶連接更簡易，保證每個線路都連接正確，需要使用更復雜的接口元器件。此外，供電功能的20V最高總線電壓(VBUS)需要增加額外電路，以保護低壓電路。 意法半導體的新品控制芯片包括一個下行端口(DFP)專用控制芯片和一個雙角色端口(DRP)控制器，既可用于控制下行端口(DFP)，也可用于控制上行端口(UFP)，簡化了設計人員的產品選擇。兩款新產品都支持Type-C線纜連接和接口方向檢測，工作電壓范圍3V~22V，無需外部穩壓器，減少元器件數量，節省電路板空間。 新的USB Type-C控制器采用意法半導體的高性能模擬CMOS制程，兼?zhèn)涞凸呐c穩健性和高電壓的優點。CC線過壓保護最高22V，高壓引腳最高28V，如果意外對VBUS短路，過壓保護機制可防止電路燒毀。VBUS和VCONN電源線上還有單片放電電路，準許用戶安全拔出線纜。 STUSB4710?DFP控制器主要用于電源提供端，例如交流電源適配器、電源、USB HUB分線器、充電座、智能插頭和顯示器。這款芯片集成與所連設備充電握手所需的全部電路，支持多達5檔輸電功率（Power Delivery Profiles）。通過內部非易失性存儲器，各項參數可全部自定義，可處理整個連接過程，均無需外部CPU介入和額外的軟硬件，能夠直接使用。如果是多端口應用(例如，一拖四分線器)，通過一個I2C接口，可將多個STUSB4710芯片并連到一個微控制器(MCU)，實現功率分配算法。

?

STUSB1602可管理電源或設備里的USB Type-C端口。片上配置通道(CC)控制邏輯能夠管理整個連接建立過程，包括選擇VBUS默認、中電流或高電流模式。此外，該芯片還集成一個受保護的可編程600mAVCONN功率開關，以支持附件和主動線纜。STUSB1602實現一個USB PD物理層(包括雙相標記編碼IP)，支持外部微控制器實現的輸電軟件棧。該軟硬件均通過USB PD2.0受電端和供電端認證。此外，該產品兼容USB PD3.0核心功能和大部分選項。支持附件模式和電池沒電模式。

STUSB1602采用4mm x 4mm QFN24封裝

?

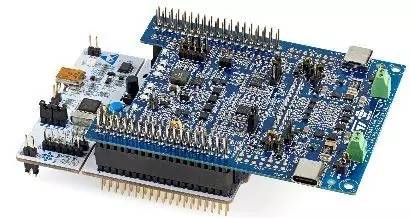

STUSB1602評估板(P-NUCLEO-USB002)包括STM32F0微控制器和一條type-C線纜

?

STUSB4710評估板(STEVAL-ISC003V1)內置DC/DC轉換器
