隨著華為手機登頂國內市場，市場對22.5W SCP快充充電器的需求量是很大的。為此深圳市威立訊電子有限公司便推出了一款22.5W快充充電器供客戶選擇，機身采用經典直板造型設計，風格十分精簡，同時還支持18W QC快充，使其適用范圍更廣。下面充電頭網就對其進行詳細拆解，看看產品內部設計用料如何。

一、威立訊22.5W充電器外觀

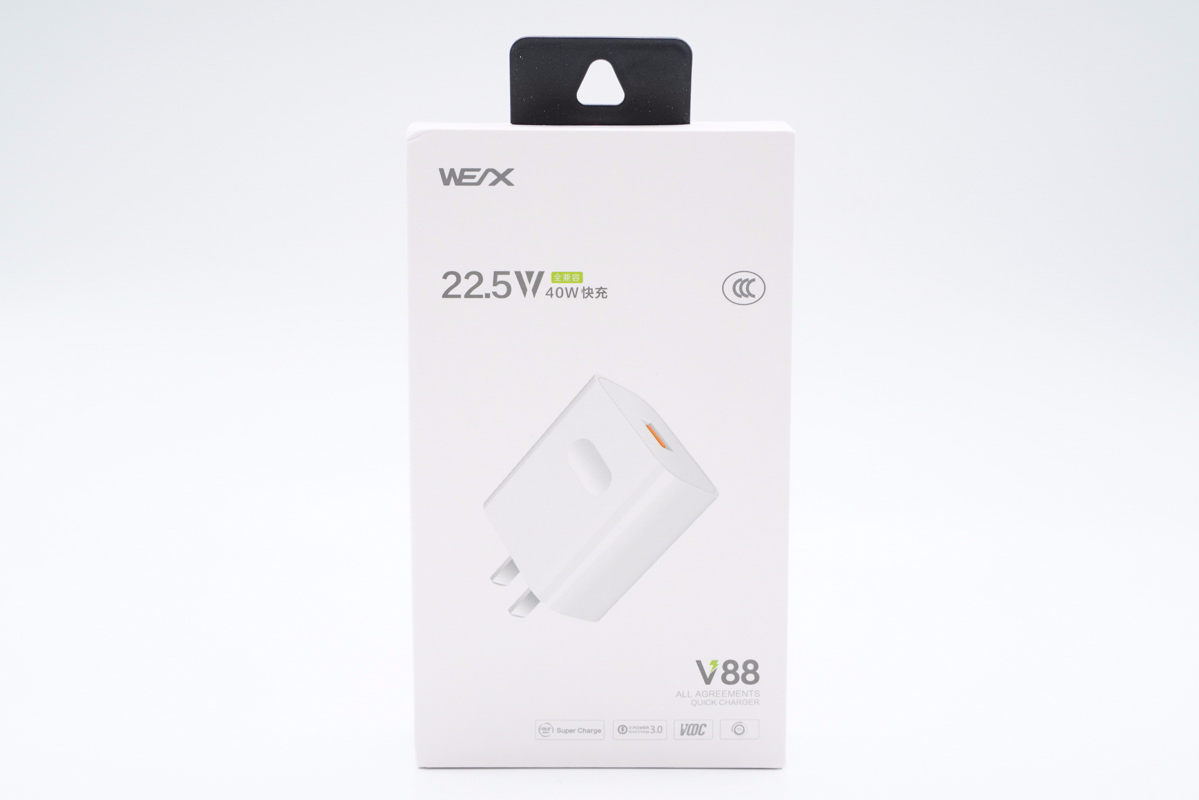

包裝盒正面印有WEX品牌、充電器外觀圖，以及22.5W/兼容40W快充、CCC認證、V88型號等標識。

背面印有產品特性描述以及參數信息。

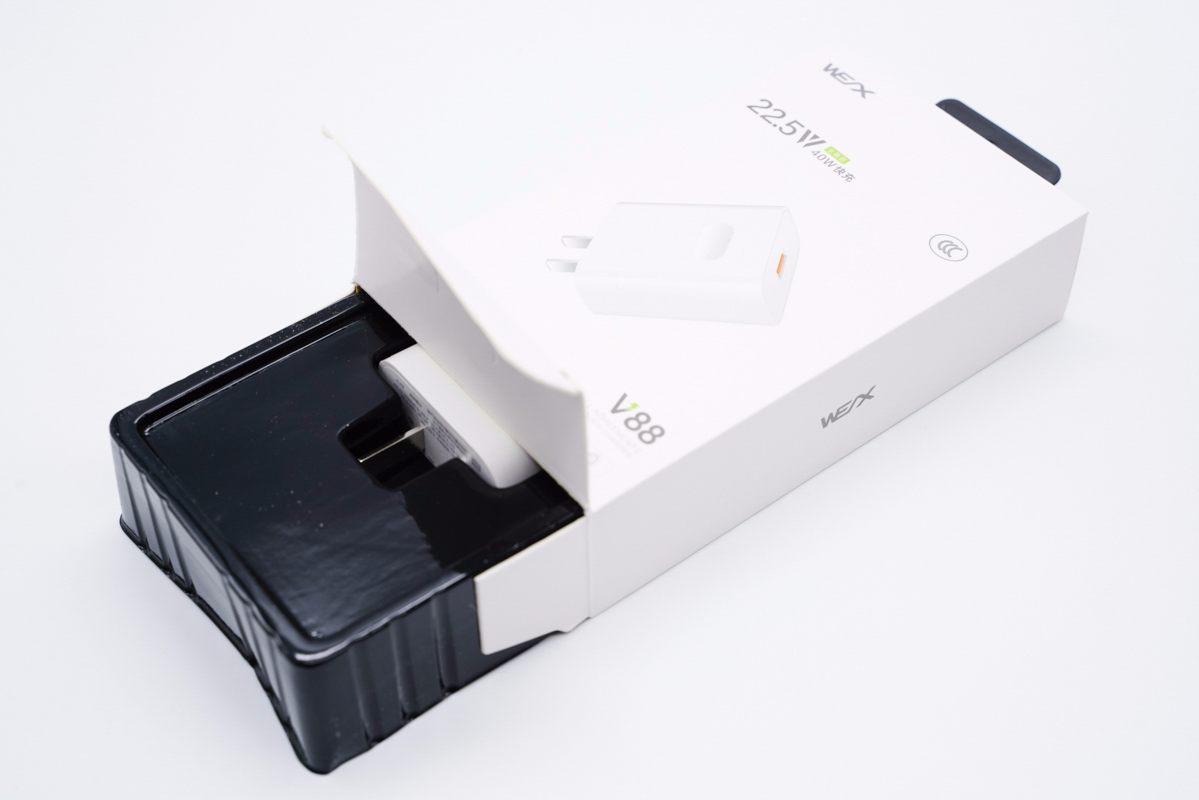

打開包裝，內部使用黑色塑料托盤固定保護充電器。

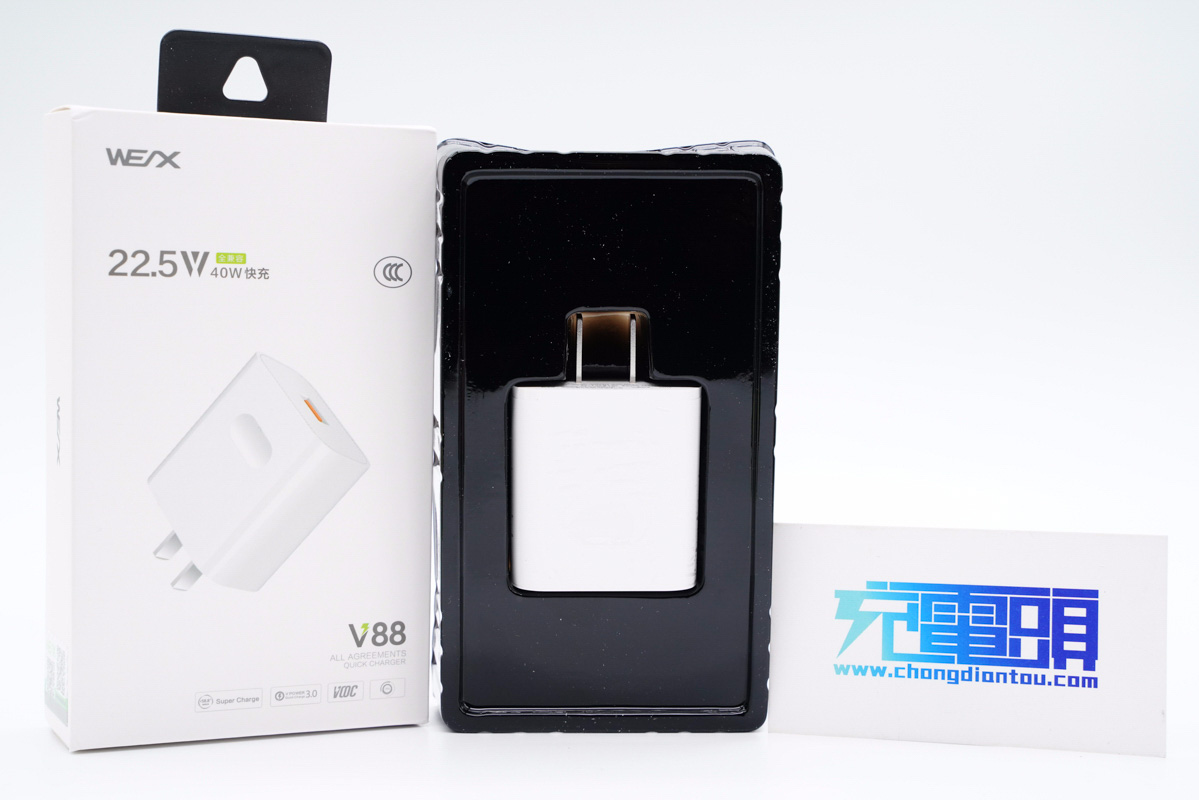

包裝內全部東西一覽。

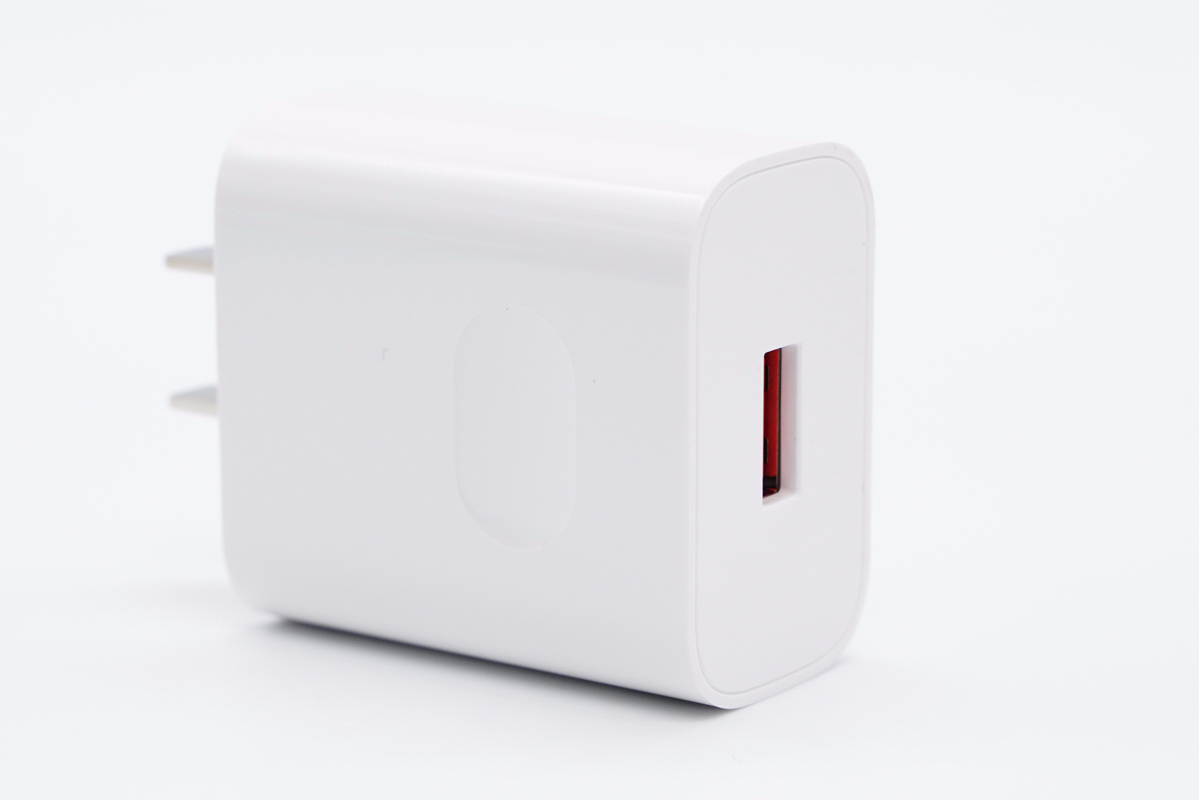

充電器采用直板造型設計，腰身鋼琴烤漆處理，并且正背面設有小凹面，方便用戶插拔使用，產品整體設計非常簡潔。

輸入端配有固定式國標插腳。

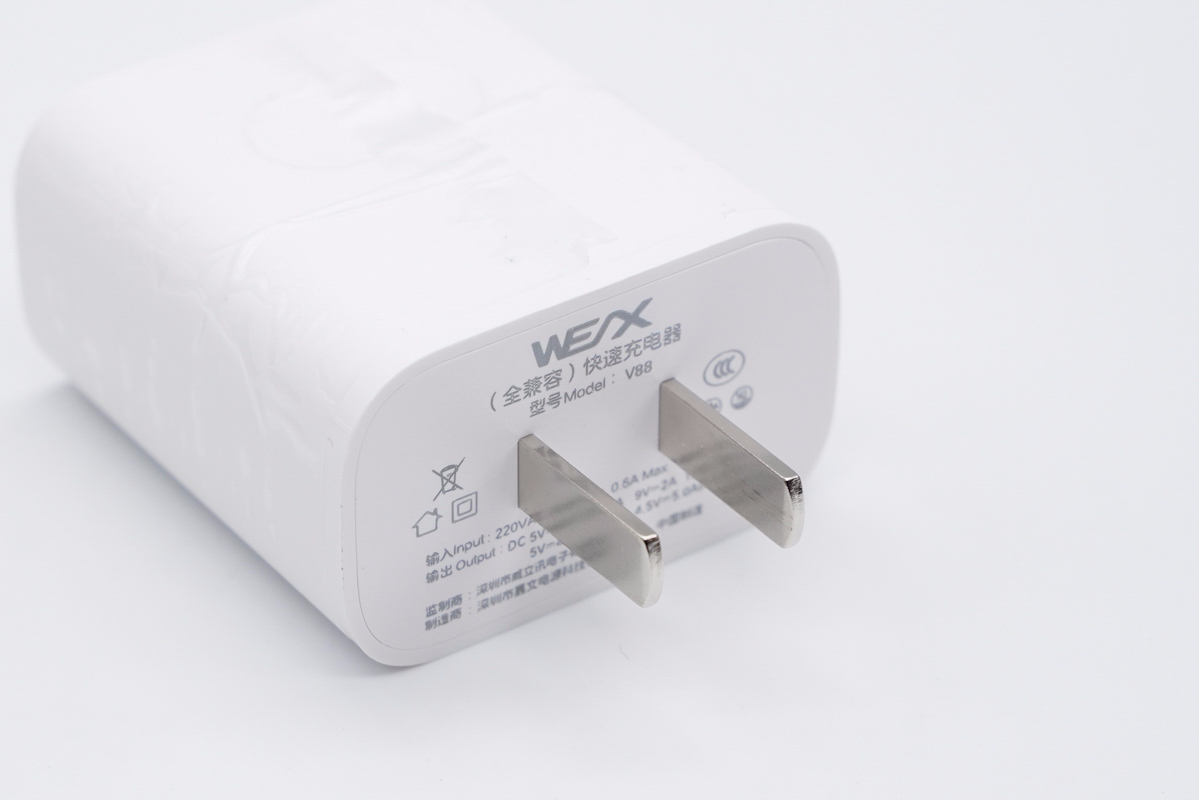

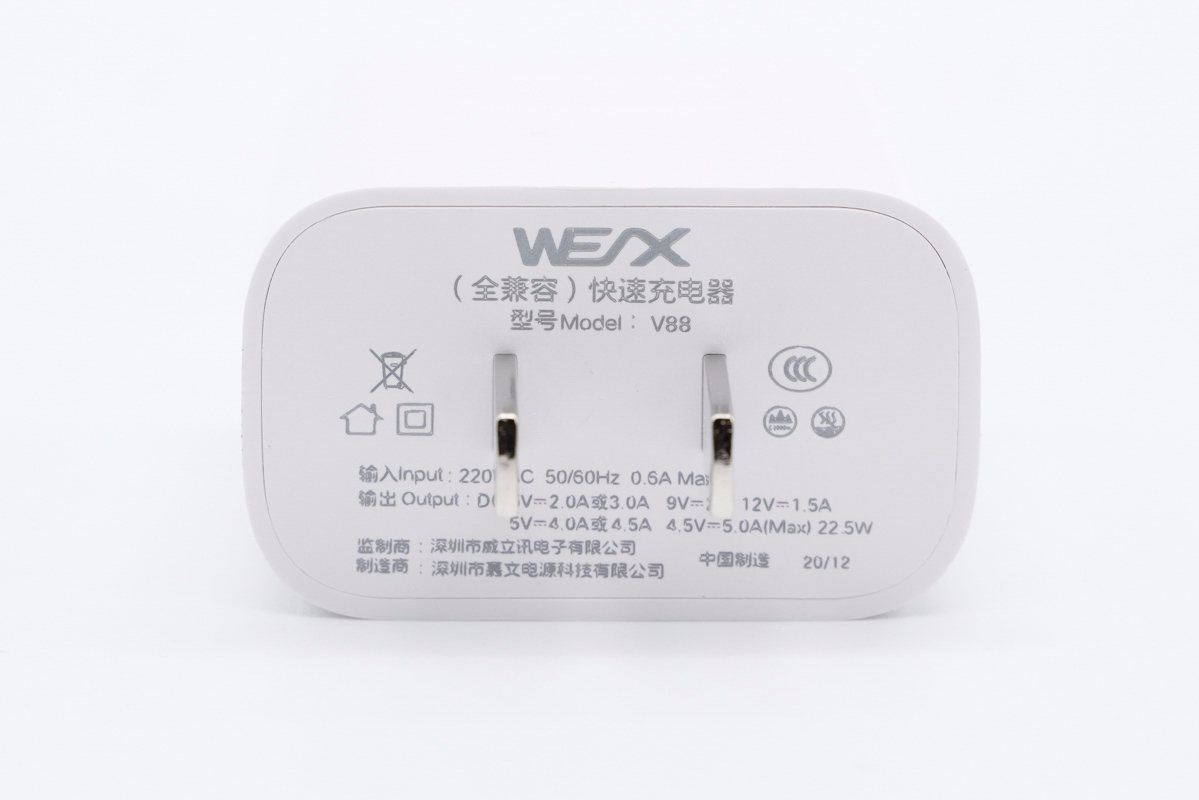

輸入端外殼上標注有充電器參數信息

型號：V88

輸入：220VAC~ 50/60Hz 0.6A

輸出：5V2A、5V3A、9V2A、12V1.5A

5V4A或4.5A、4.5V5A（Max） 22.5W

監制商：深圳市威立訊電子有限公司

制造商：深圳市嘉文電源科技有限公司

產品符合3C認證要求。

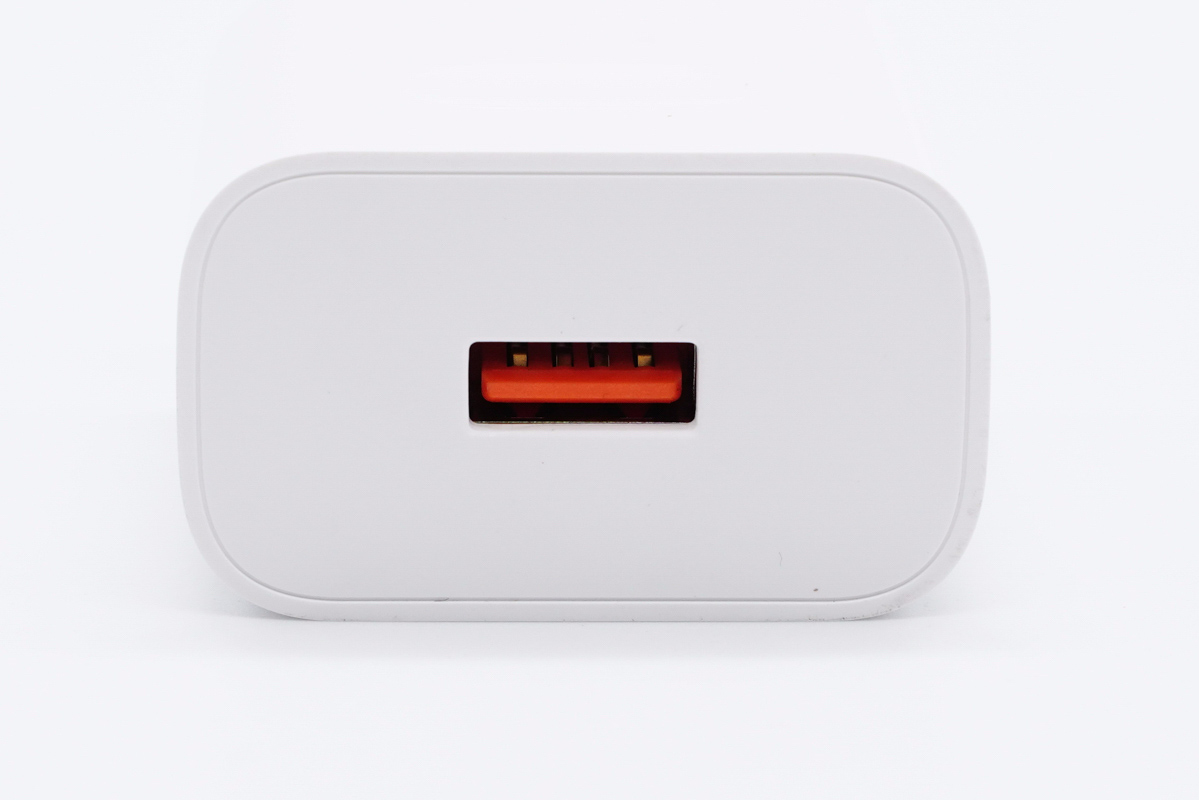

輸出頂面中心設有USB-A接口，橘紅色膠芯。

使用游標卡尺實測充電器機身長度為47.92mm。

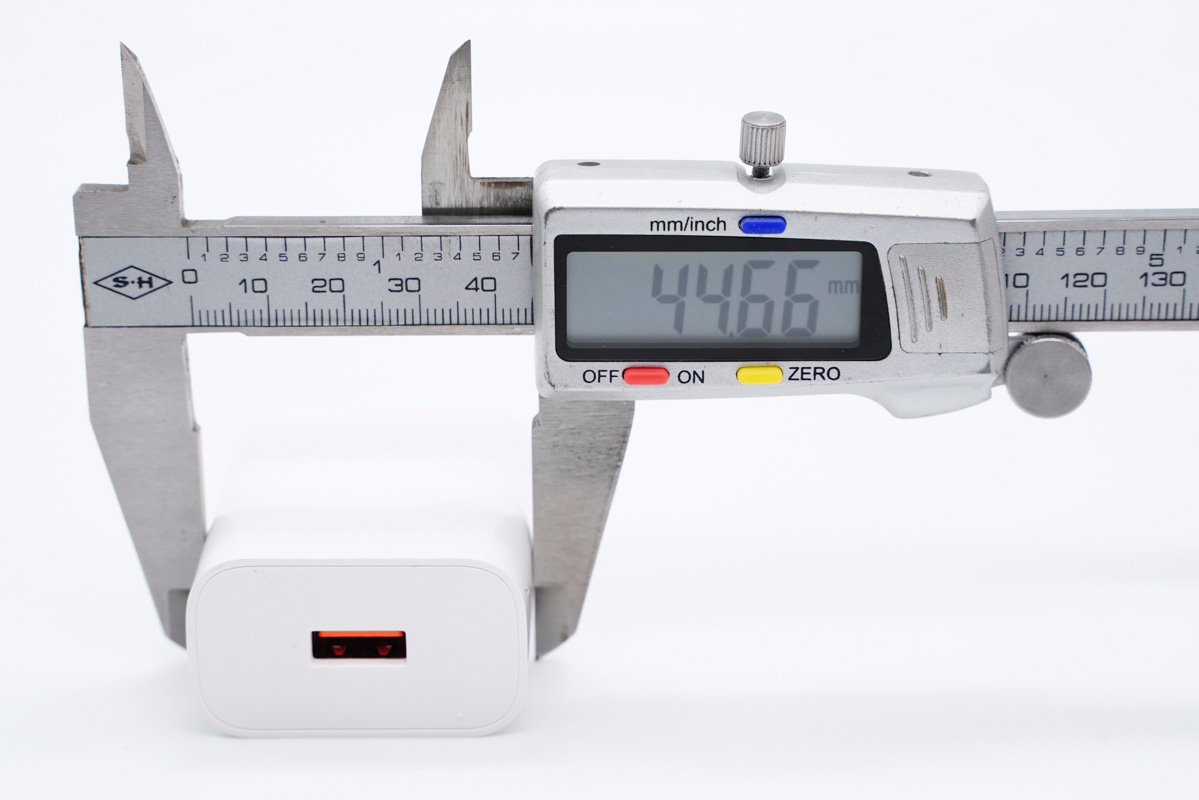

寬度為44.66mm。

厚度為26.62mm。

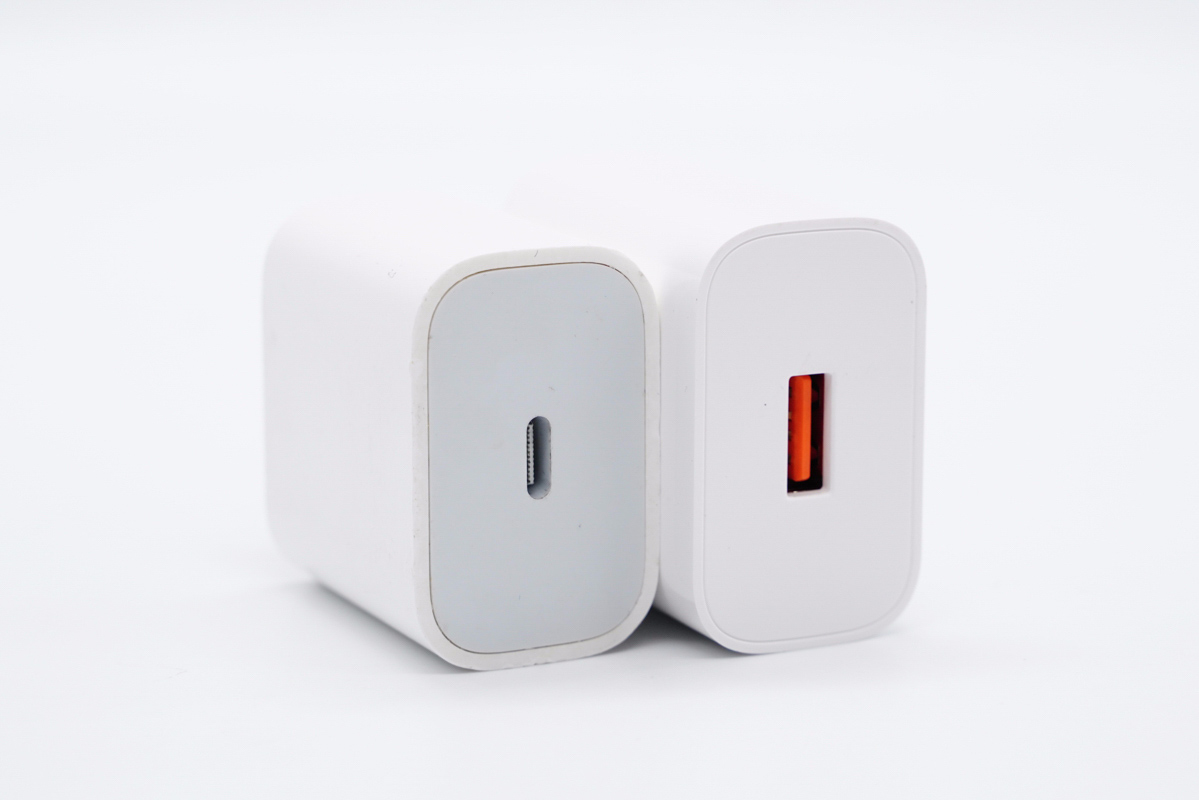

和蘋果20W充電器直觀對比，機身要稍長一點。

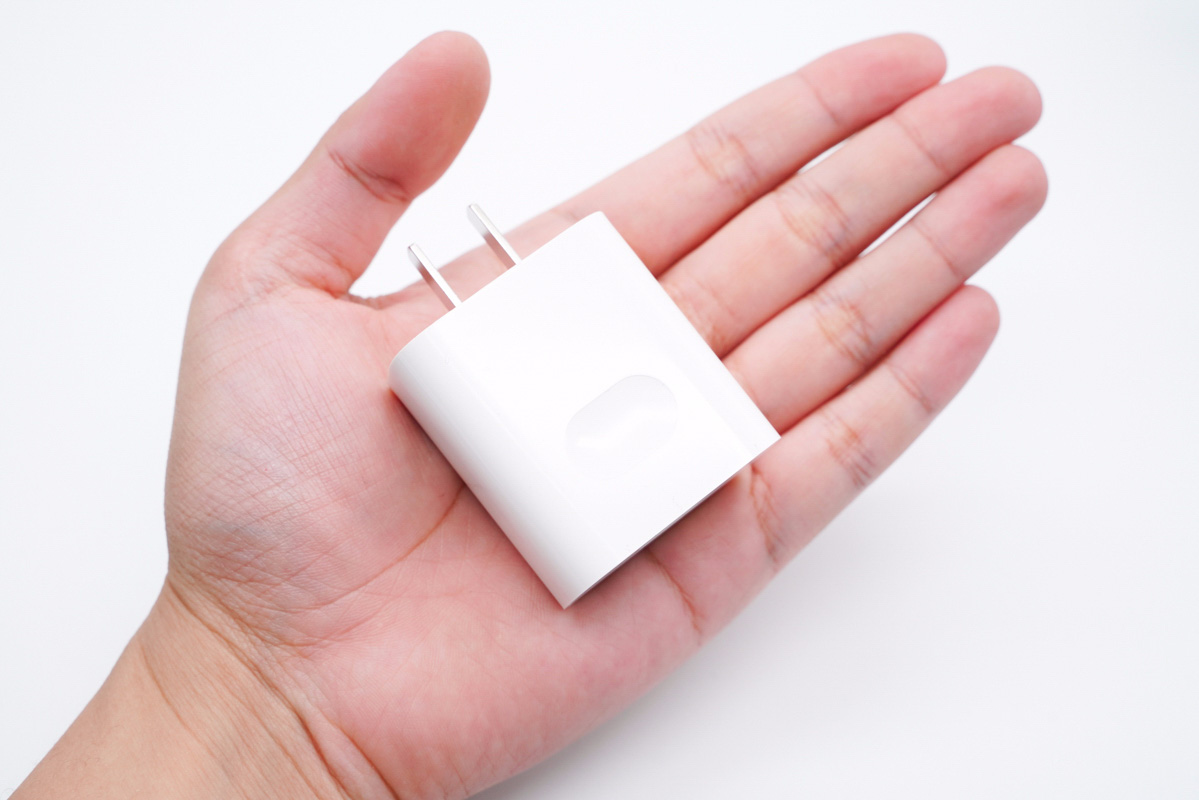

拿在手上的直觀感受。

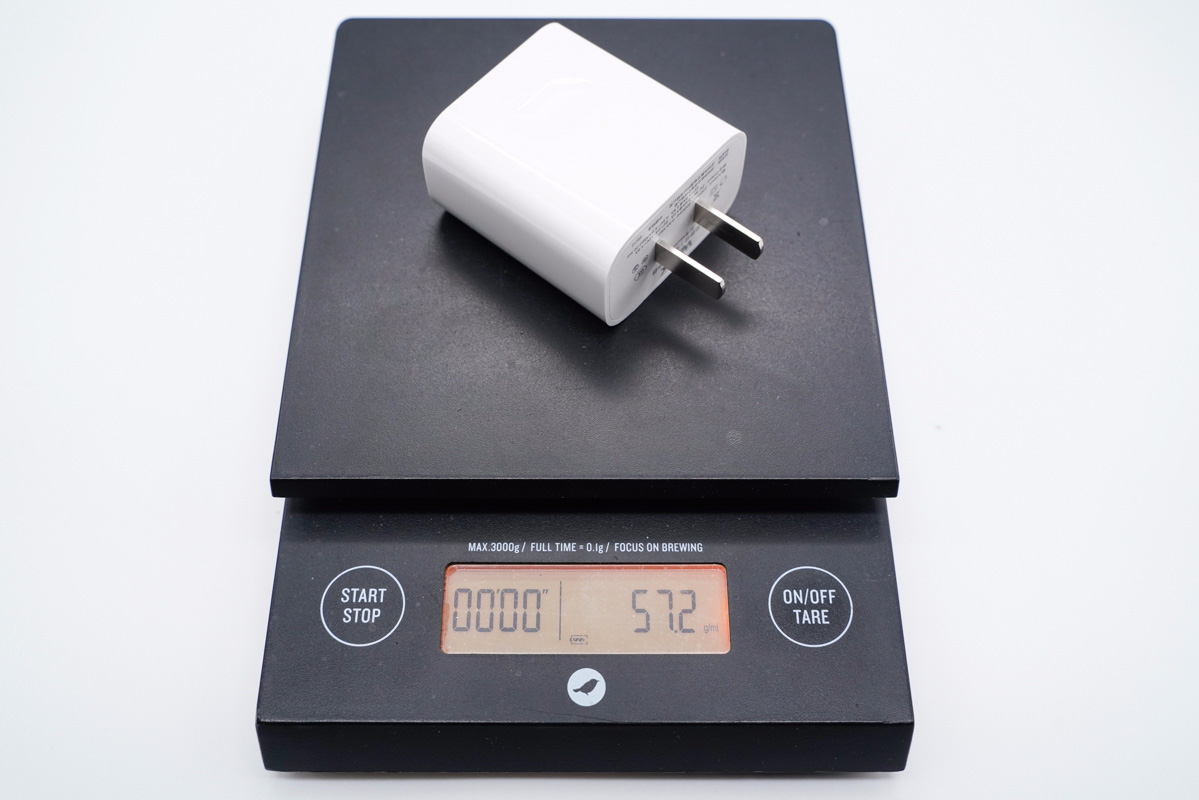

充電器凈重約為57g。

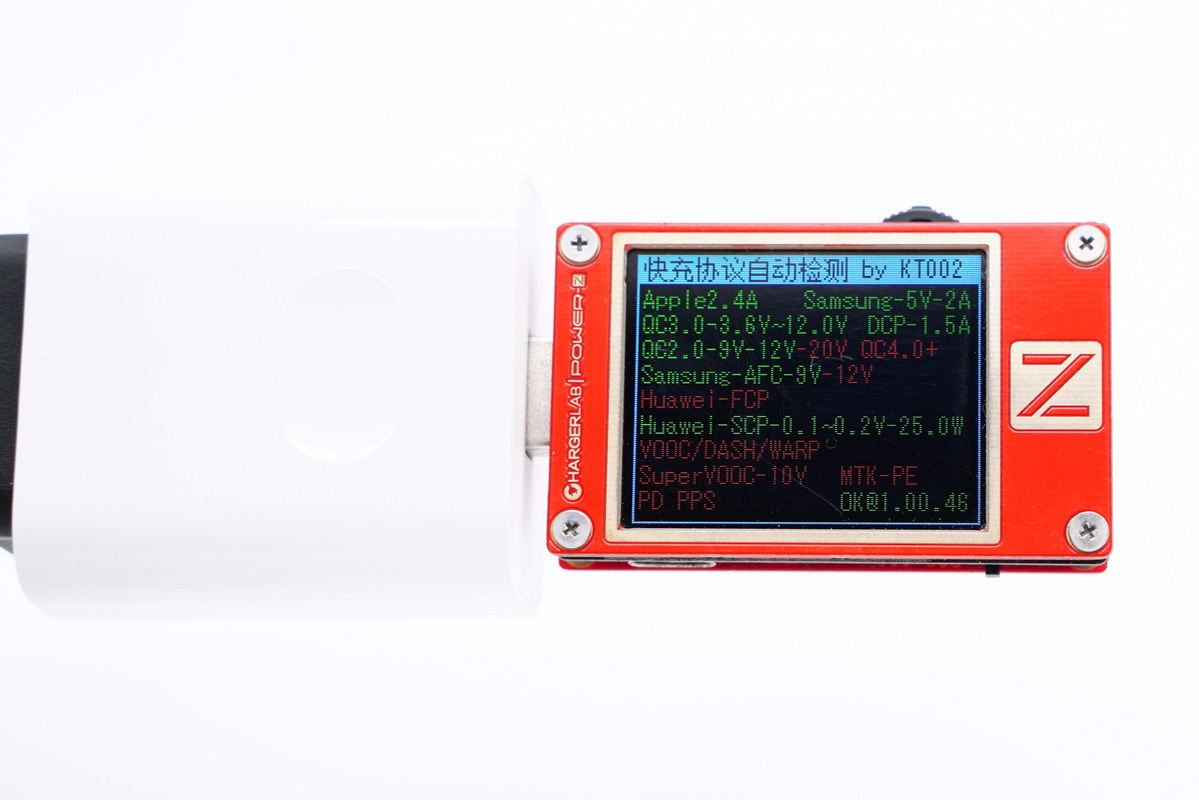

使用ChargerLAB POWER-Z KT002讀取USB-A接口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、SCP快充協議。

二、威立訊22.5W充電器拆解

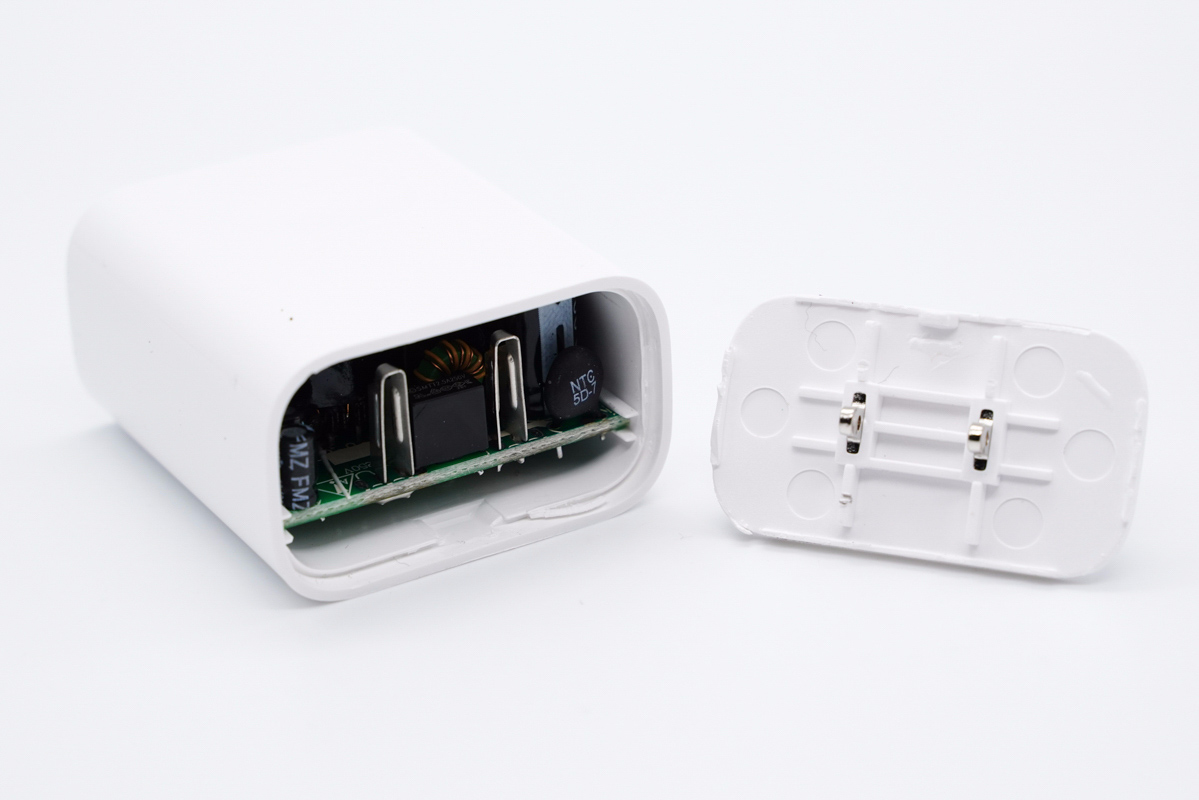

將輸入端外殼拆開，邊緣采用超聲波焊接，金屬片夾持插腳接觸通電。

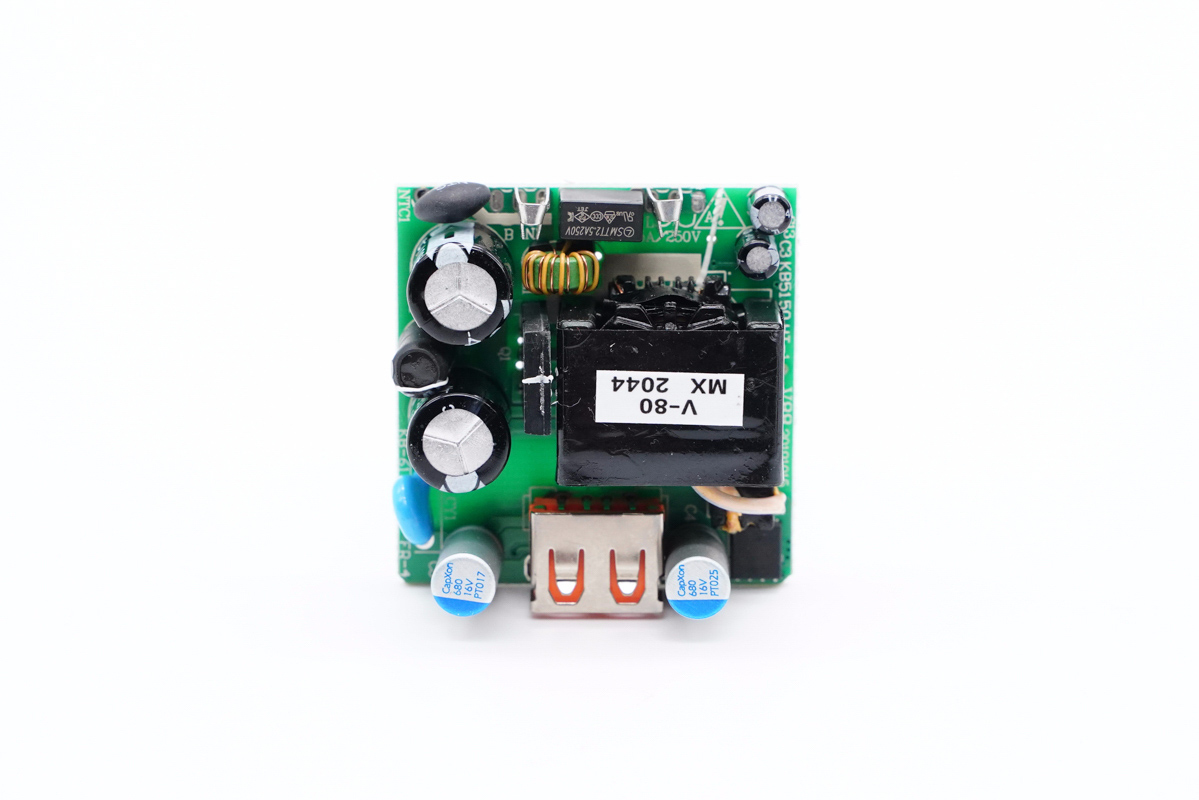

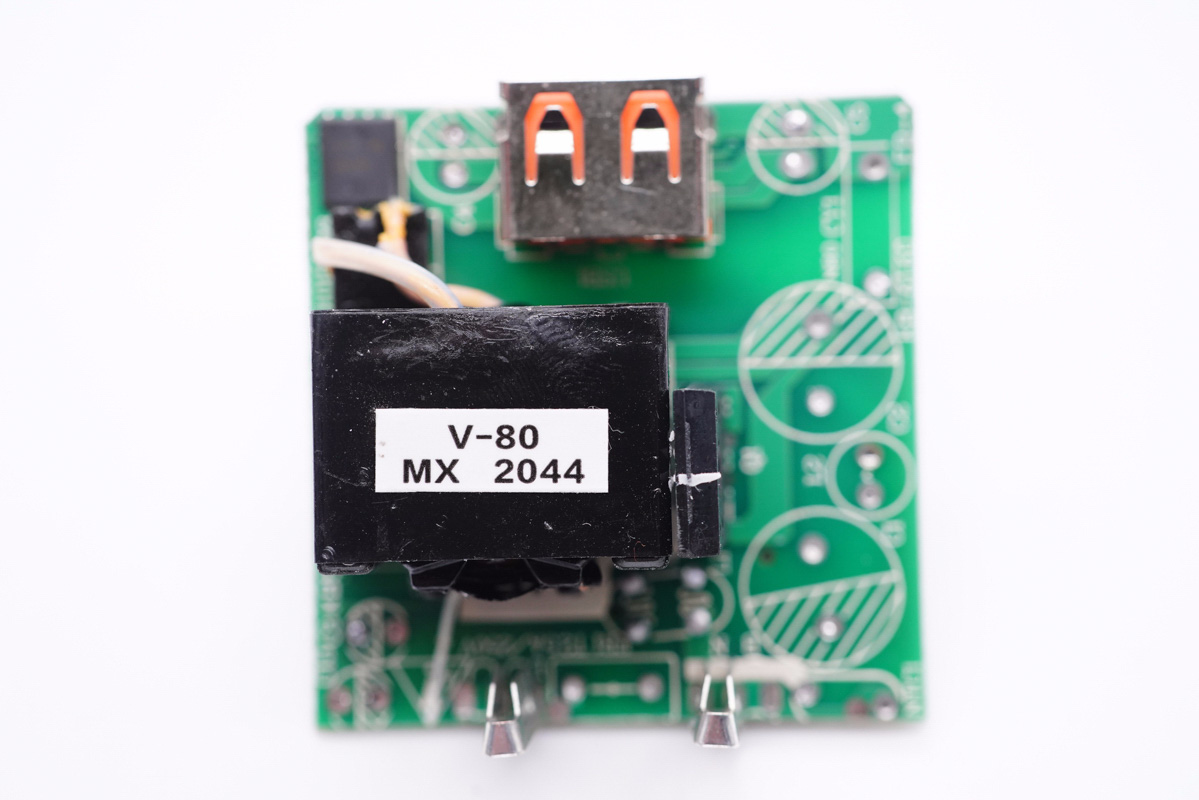

PCB板正面一覽，元器件布局稀疏，不易積熱。

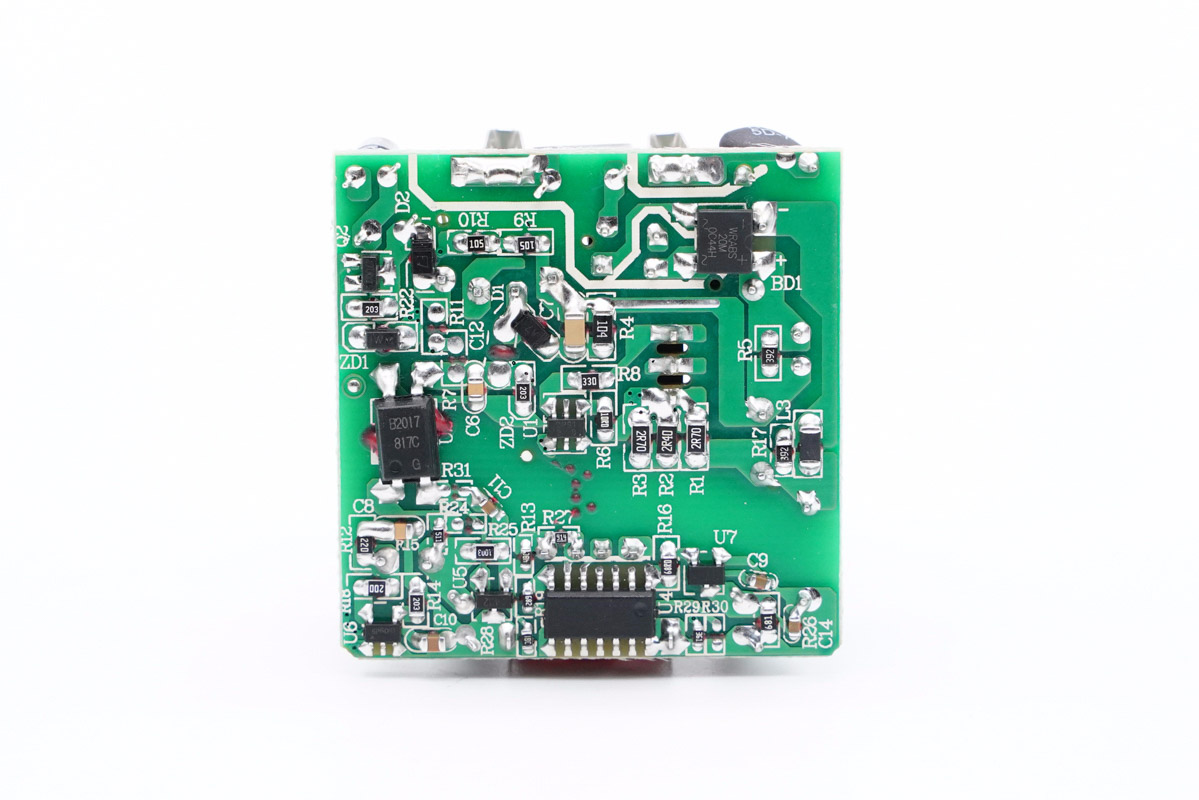

PCB板背面一覽，初次級分界明顯。

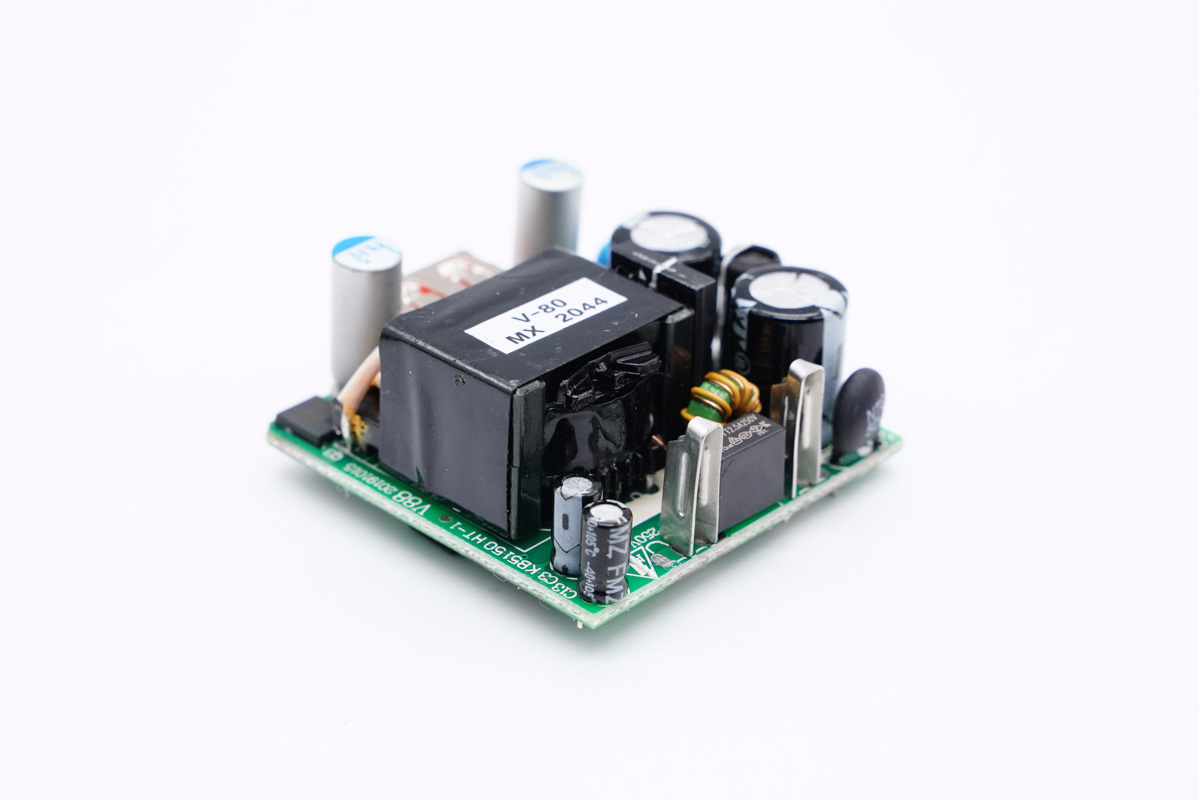

從對角方向看去，輸入端設有延時保險絲、共模電感、NTC浪涌抑制電阻、兩顆主控芯片供電電容、變壓器等。

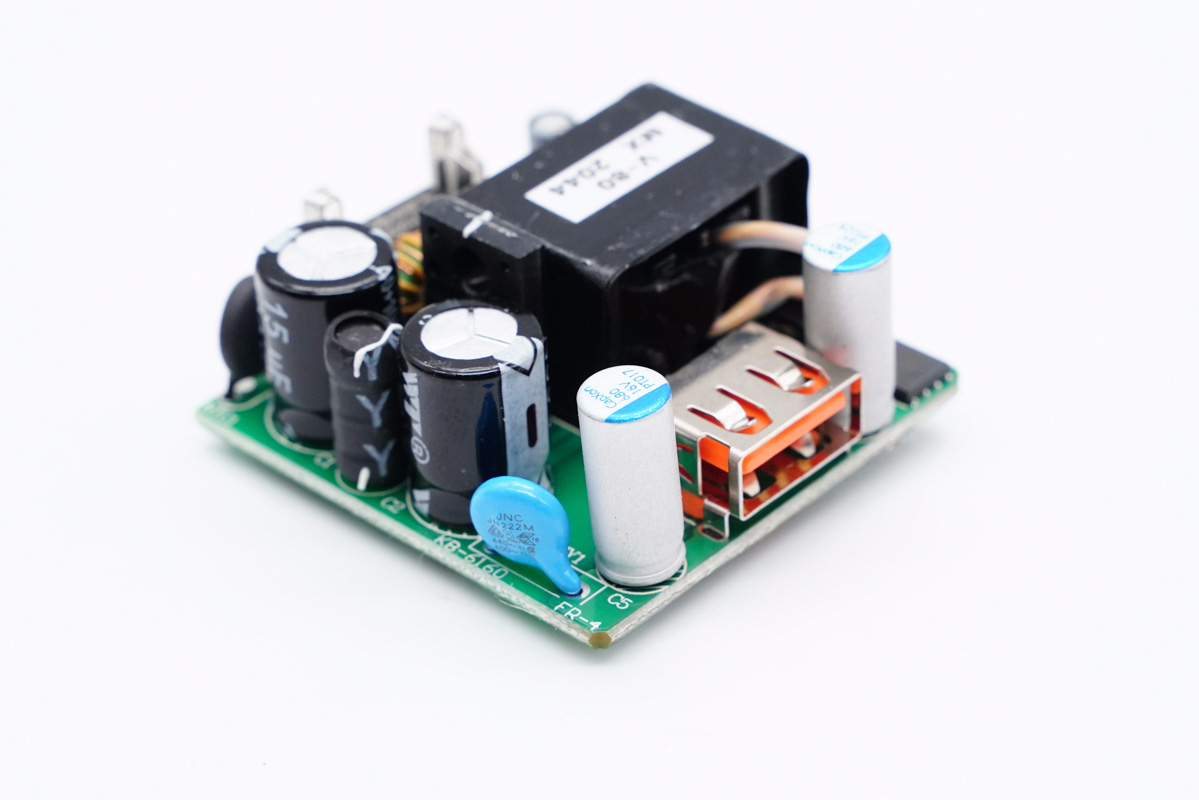

從另一對角看去，還有兩顆高壓濾波電解電容、工字電感、Y電容、輸出濾波固態電容等。

通過觀察發現，這款充電器采用典型的開關電源寬范圍輸出，由次級協議芯片通過光耦反饋控制輸出電壓的設計架構。下面來詳細了解各元器件的信息。

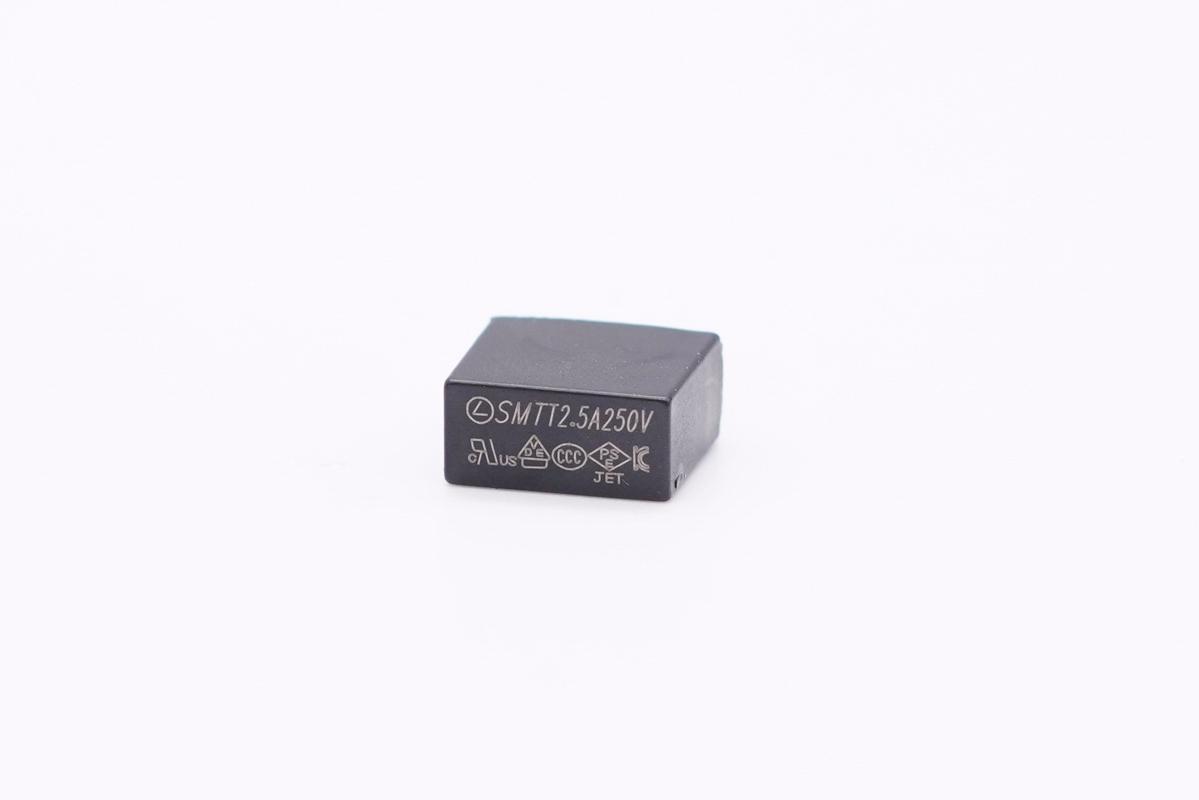

延時保險絲特寫，規格為2.5A 250V。

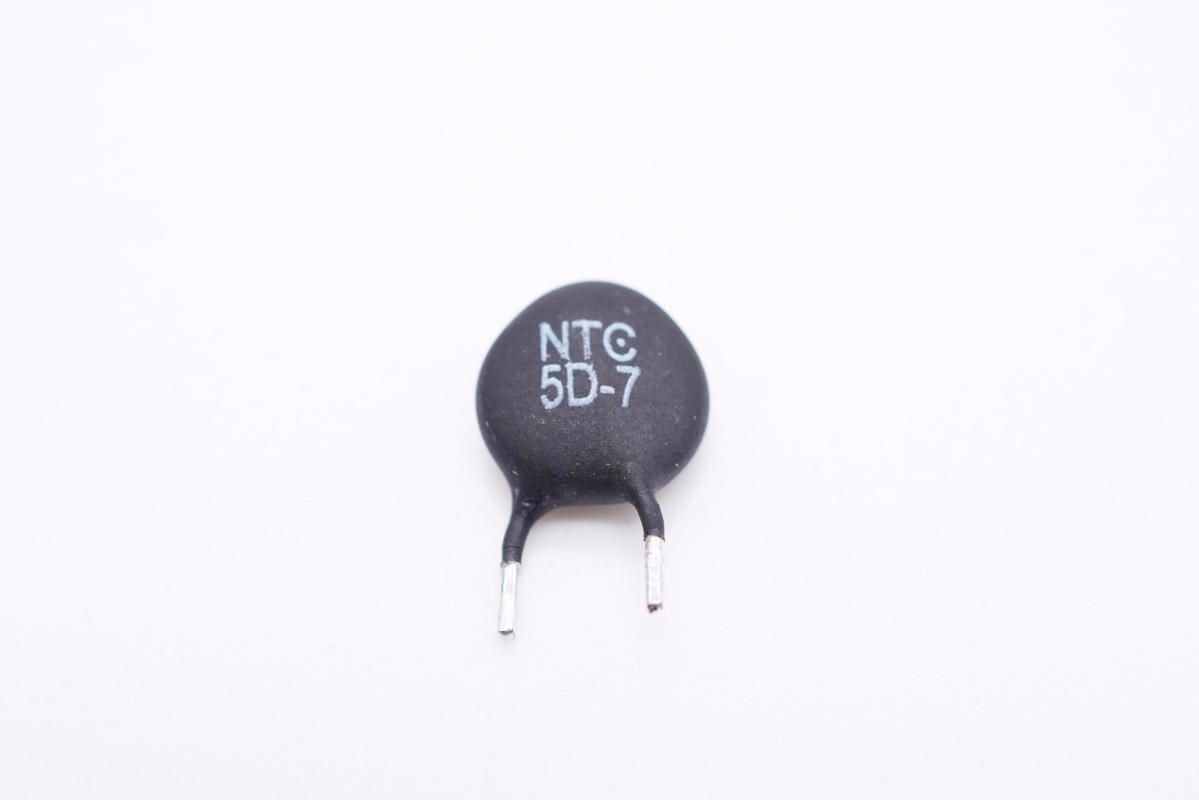

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

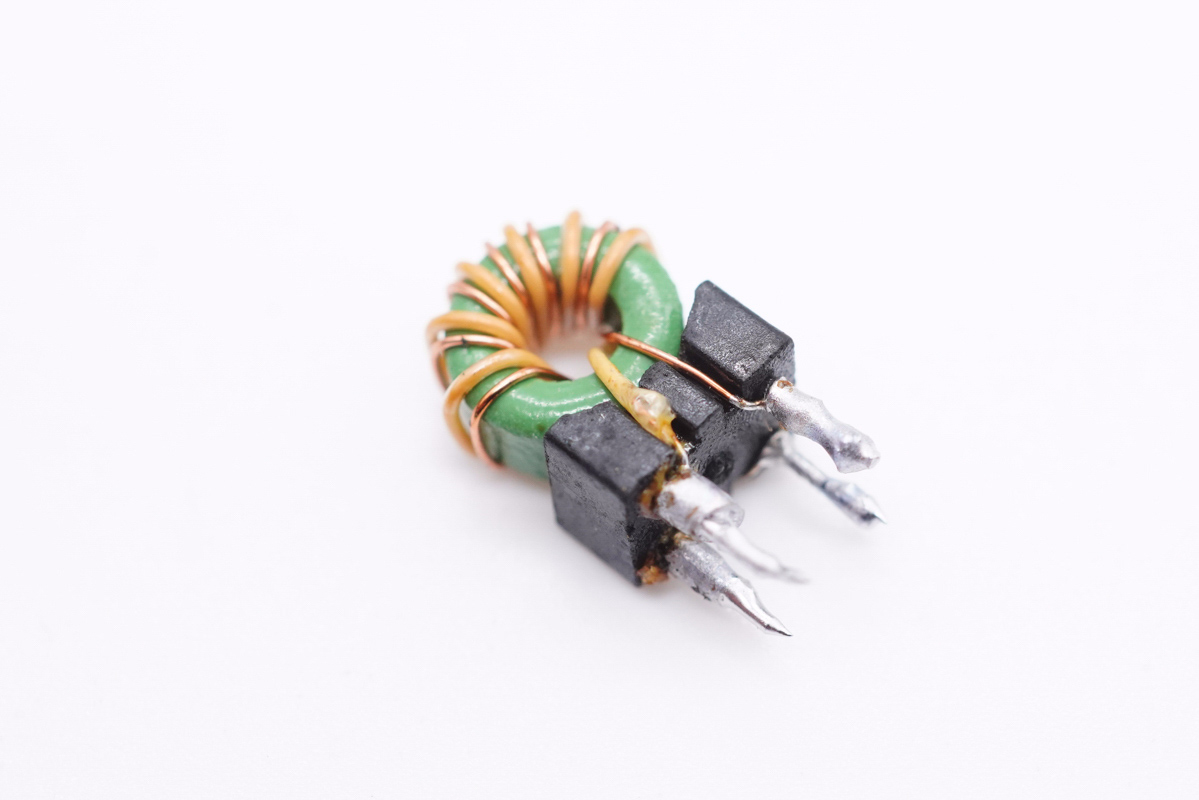

共模電感用于濾除EMI干擾。

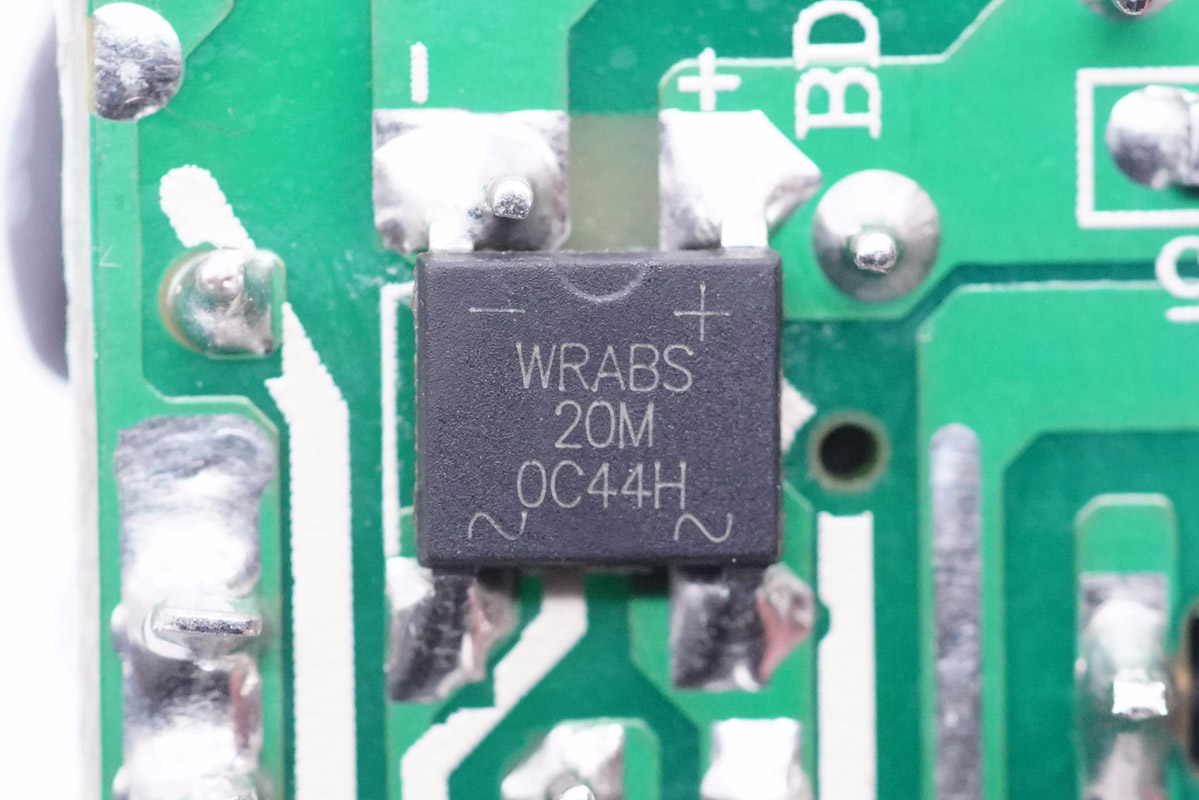

整流橋采用深圳市沃爾德實業有限公司的WRABS20M。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

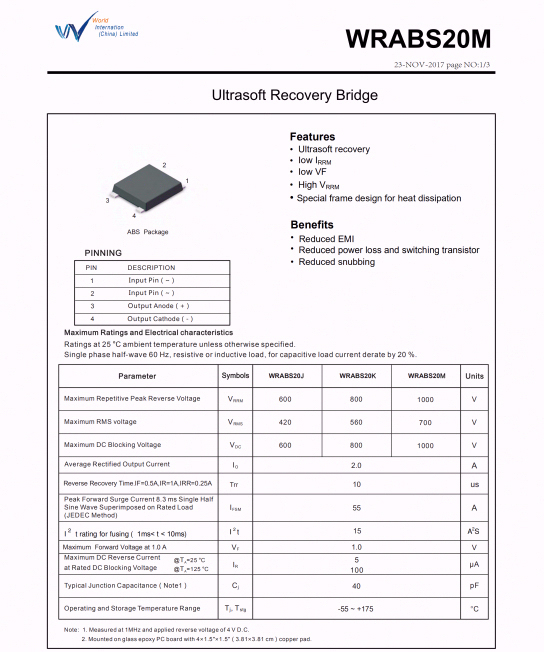

沃爾德WRABS20M規格資料。

充電頭網了解到，采用該型號軟橋的產品還有POWER4 18W USB PD快充充電器、倍思18W USB PD快充充電器、白牌蘋果18W USB PD充電器等。同時沃爾德軟橋系列產品還被OPPO 50Ｗ餅干氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快充、洛克65W氮化鎵PD快充、麥多多2C1A 65W氮化鎵快充等數十款產品采用。

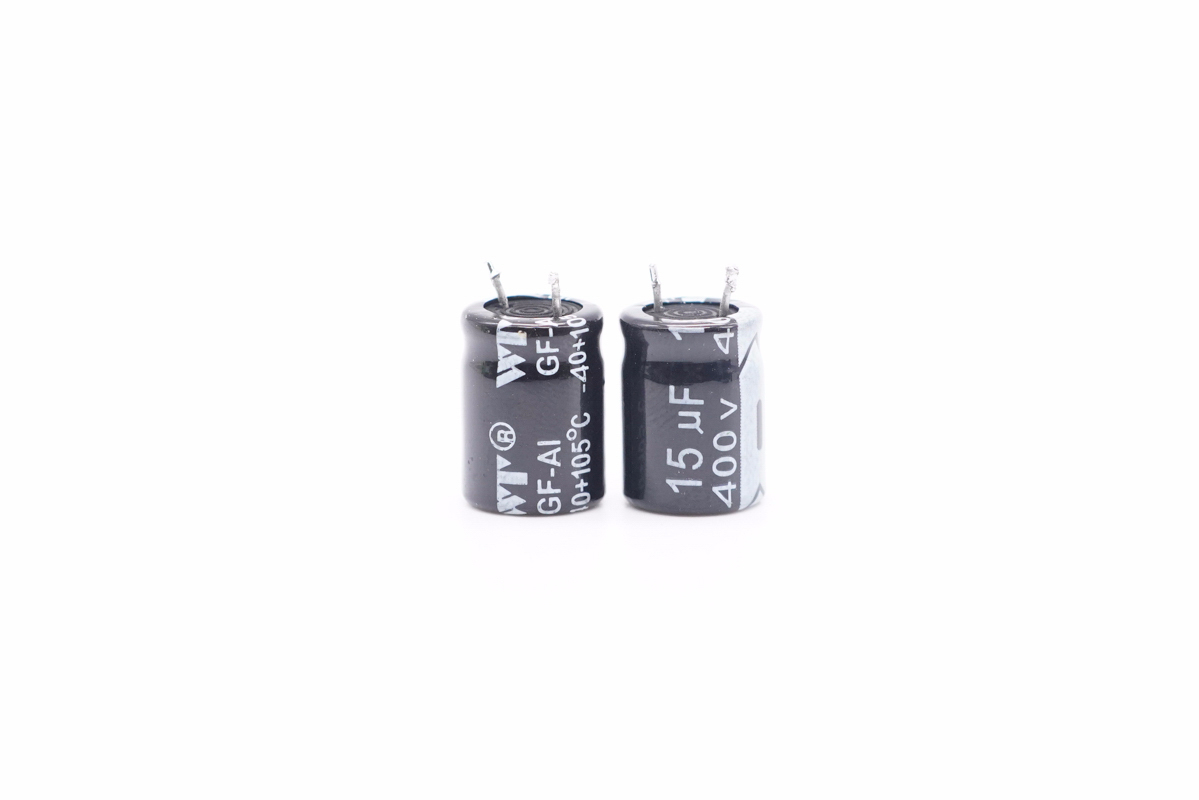

兩顆高壓濾波電解電容規格均為400V 15μF。

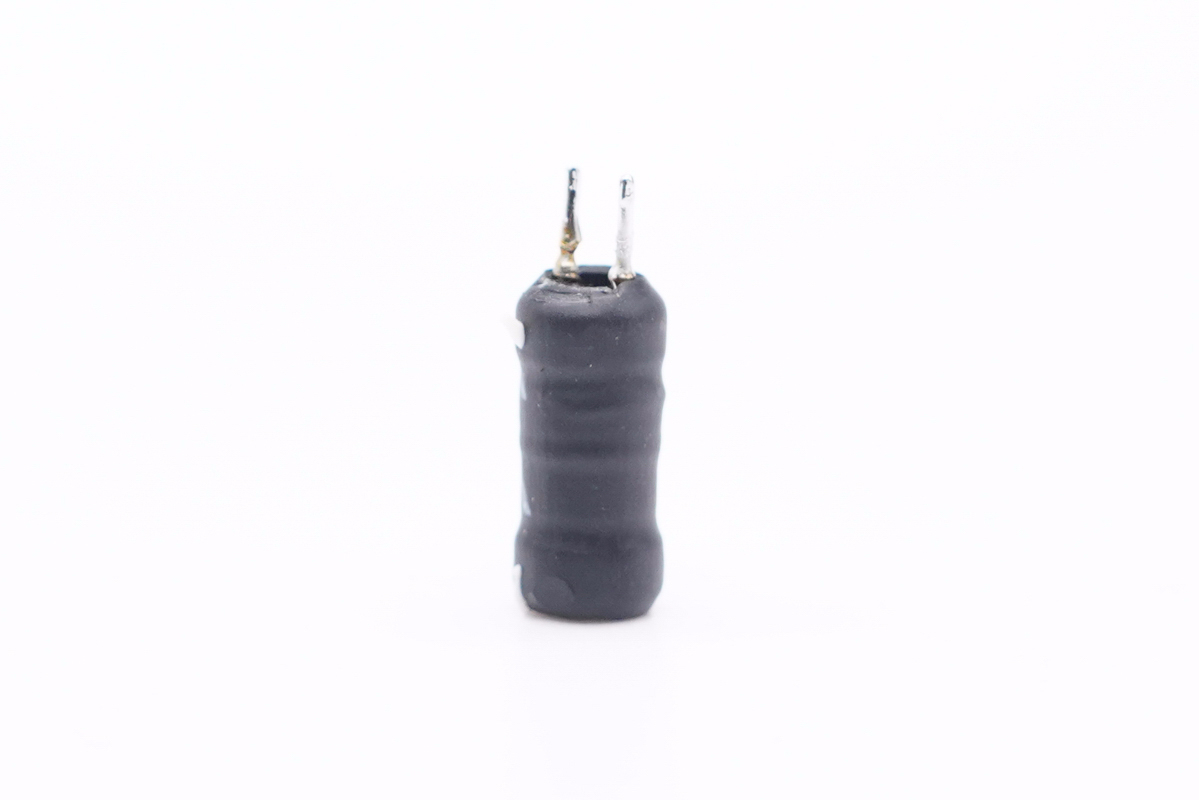

工字電感外套熱縮管保護。

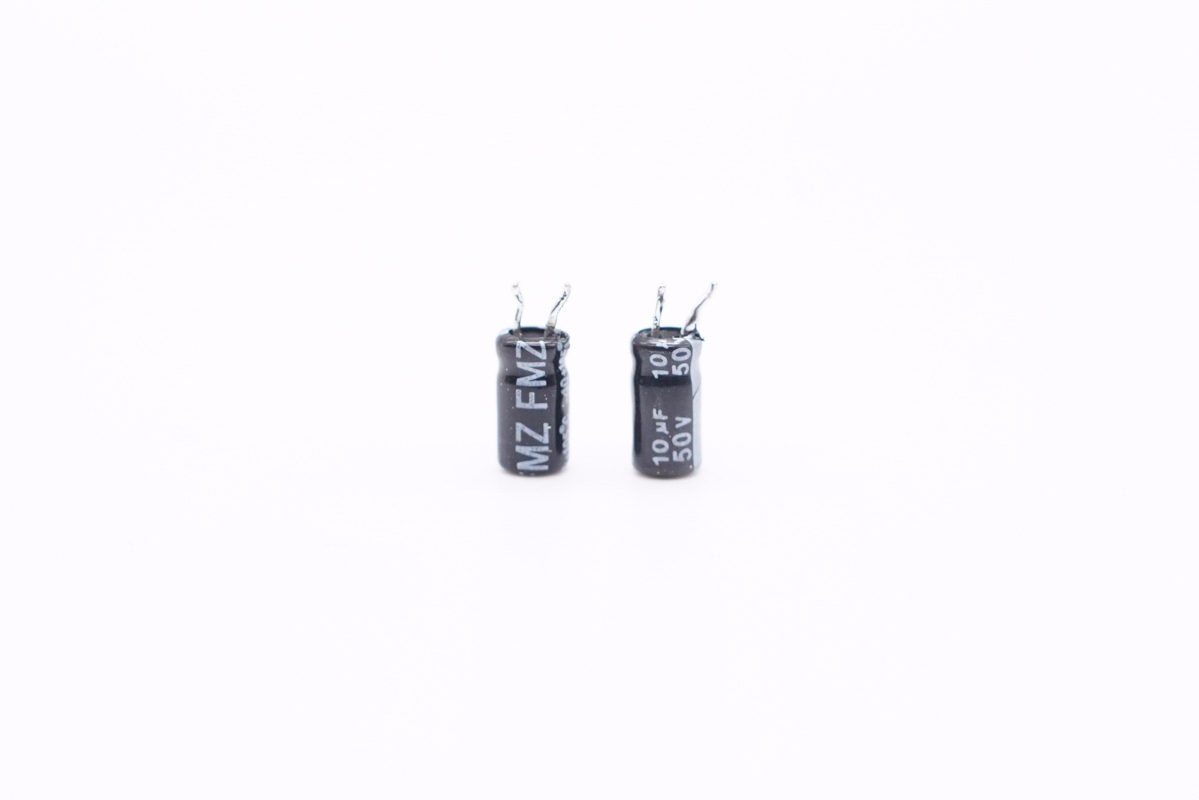

兩顆主控芯片供電電容規格為50V 10μF。

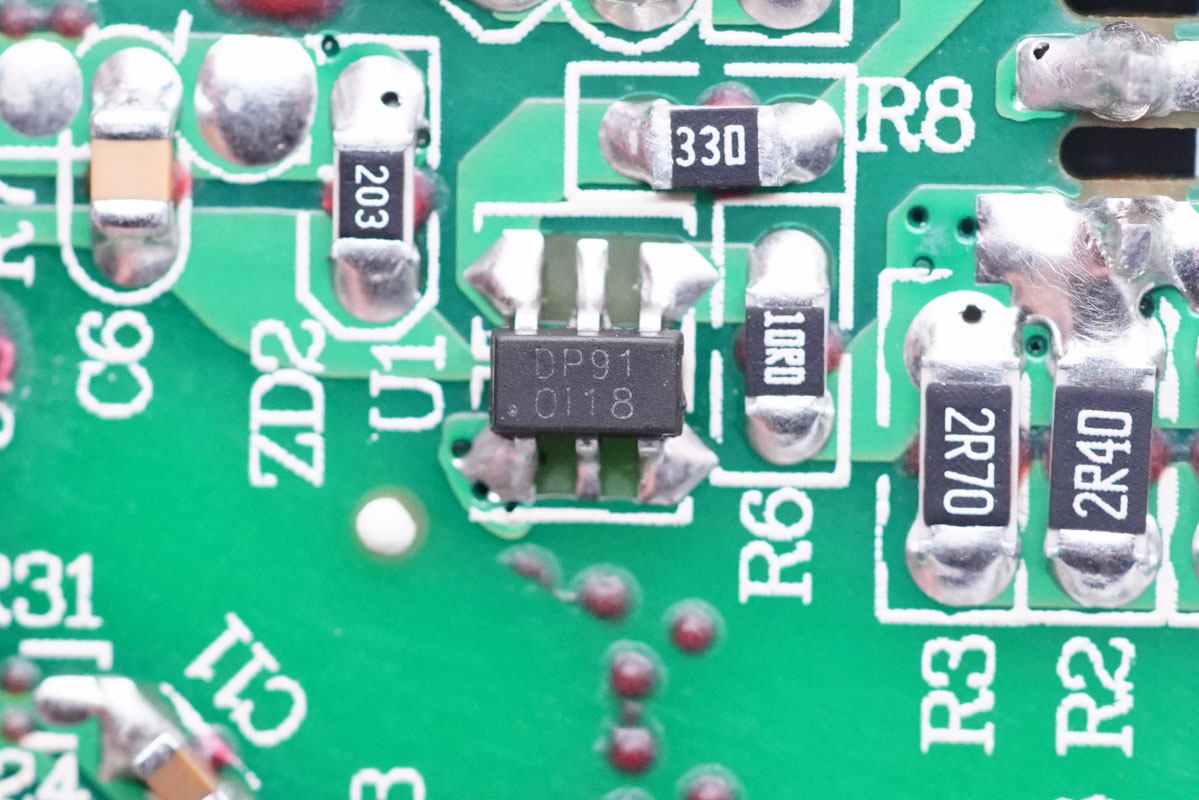

PWM主控芯片采用德普微DP2291，德普微DP2291是一顆用于離線反激開關電源的高性能電流模式PWM控制器。內置初級側恒流控制，簡化隔離開關電源的輸出恒流設計。DP2291采用固定的65KHz工作頻率，芯片內置綠色模式和突發模式用于空載和輕載，待機功耗低于75mW。DP2291集成多種保護功能，且具有超低的啟動和工作電流。

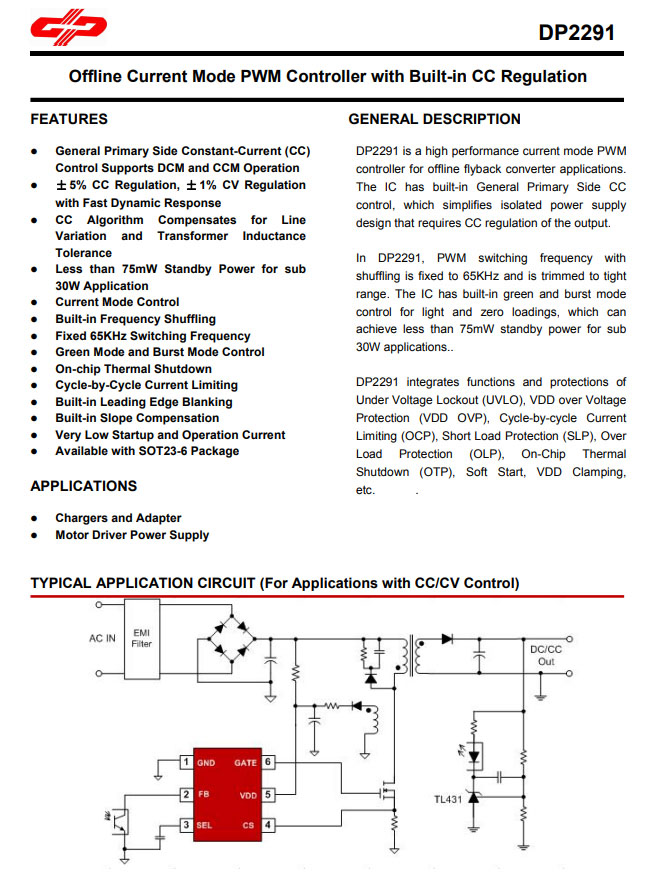

德普微DP2291資料信息。

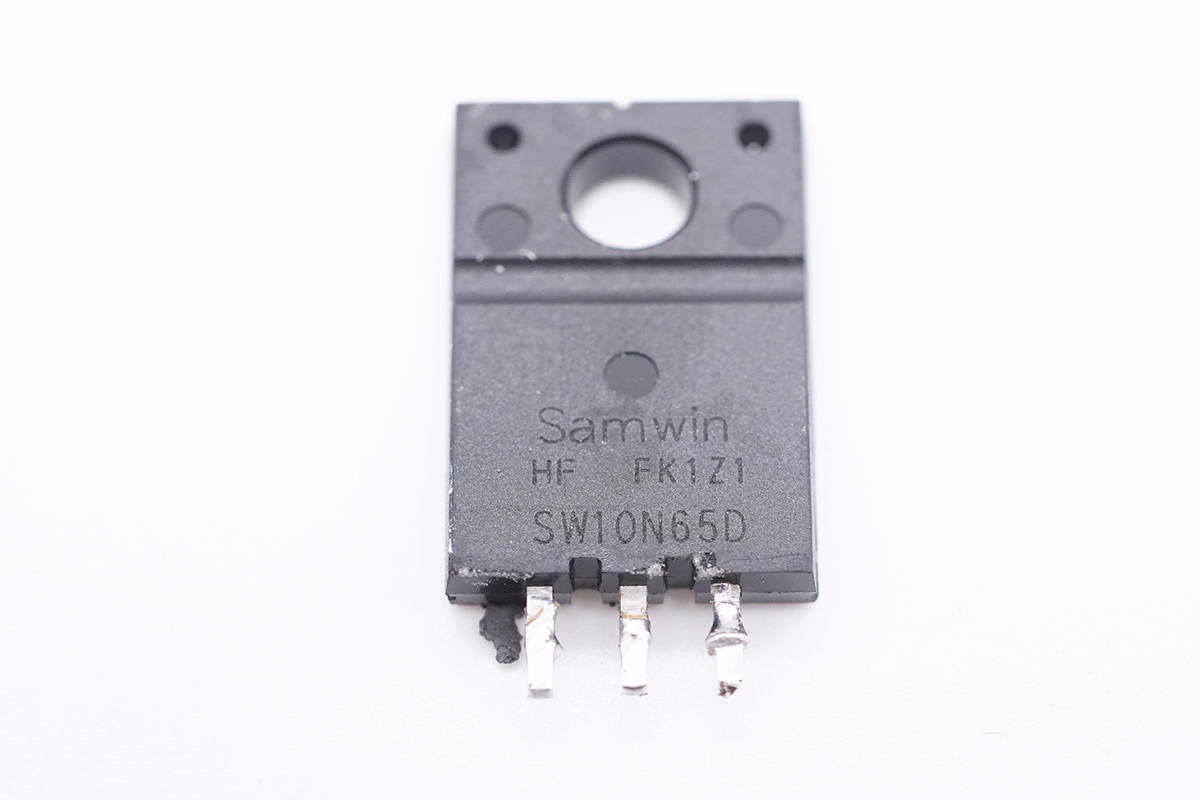

初級開關MOS管采用芯派科技SW10N65D，NMOS管，耐壓650V，導阻0.9Ω，TO220SF封裝。

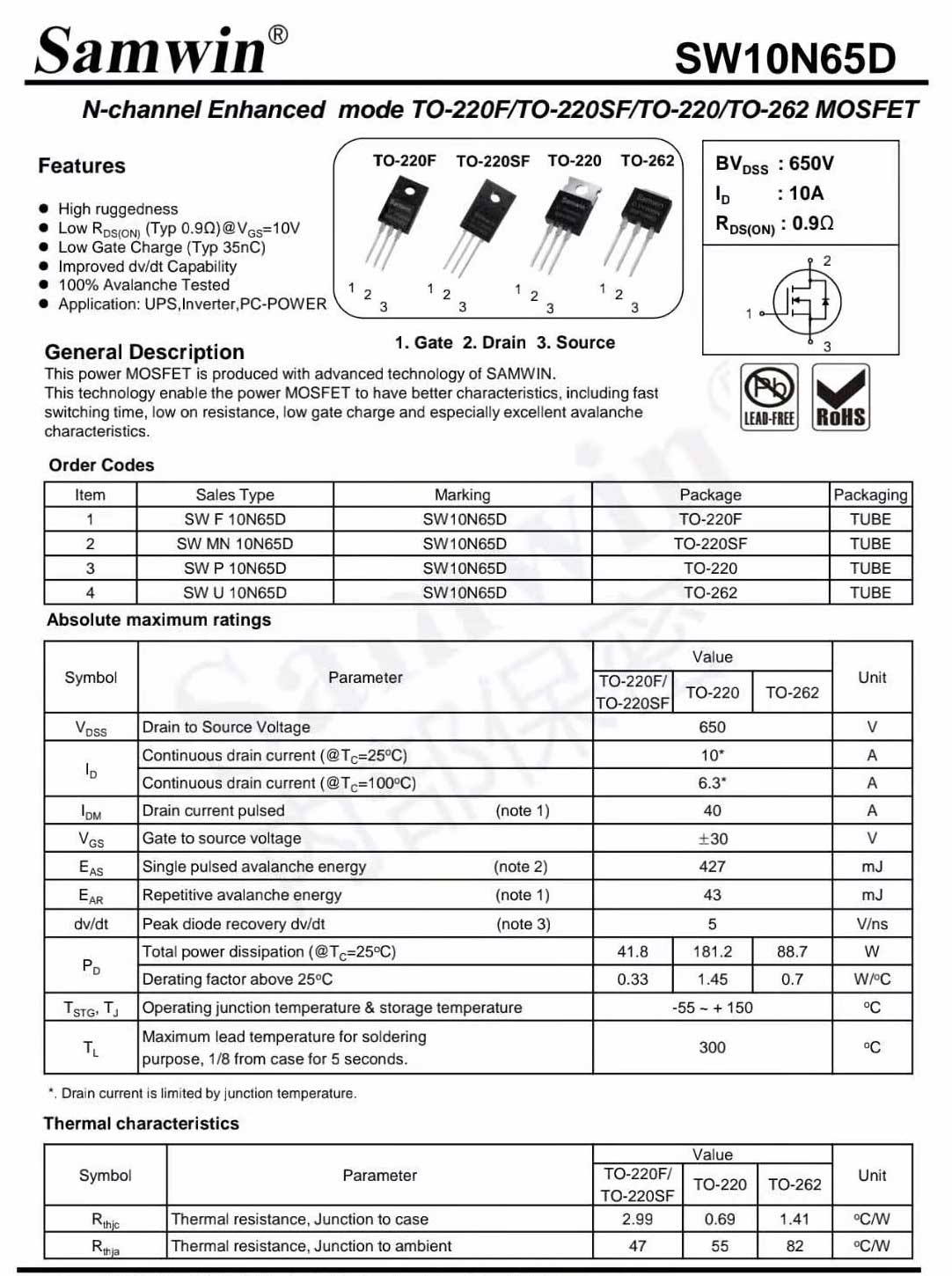

芯派科技SW10N65D資料信息。

變壓器特寫。

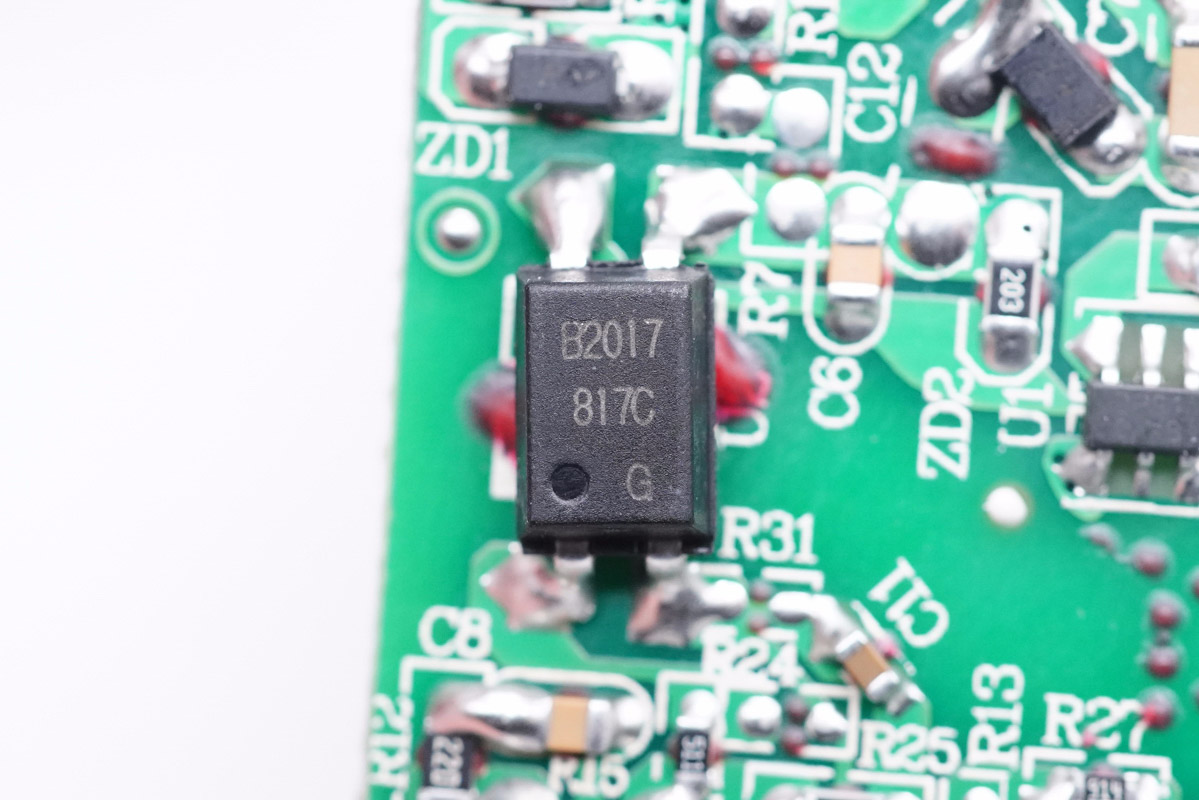

817C光耦，用于初級次級通信，反饋調節輸出電壓。

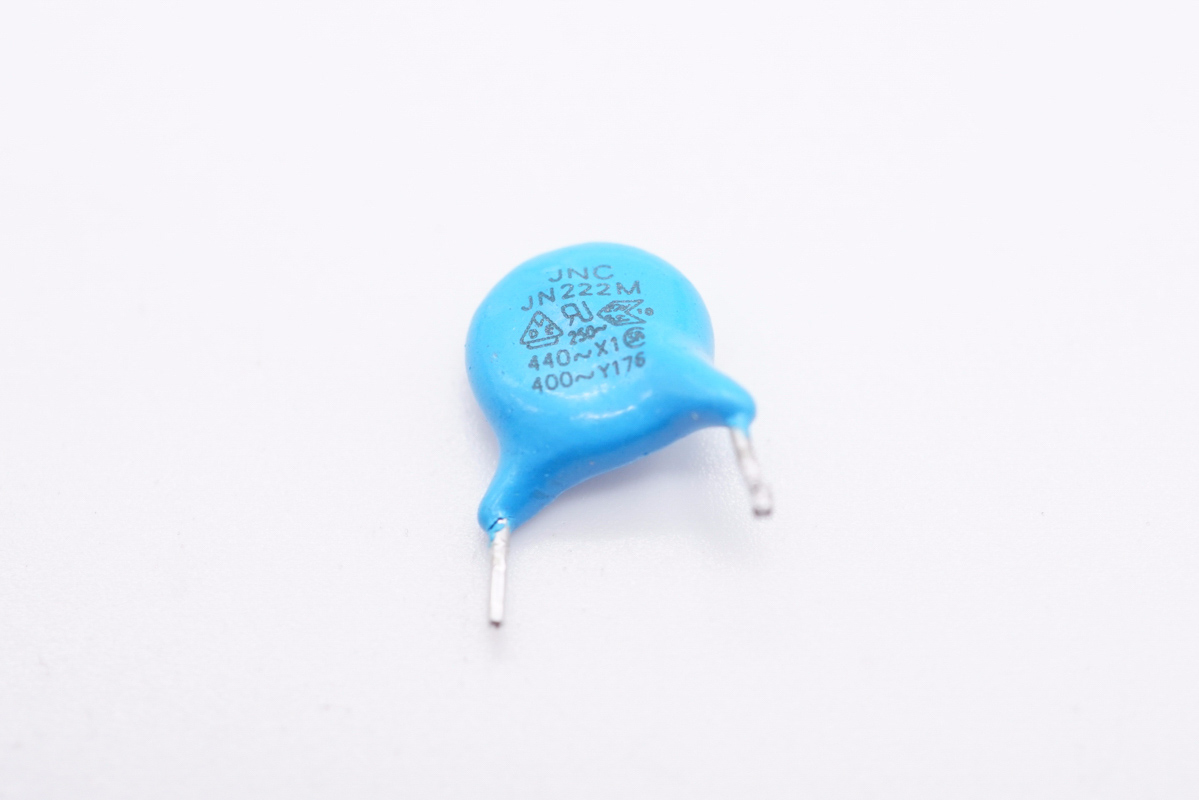

藍色Y電容來自JNC東莞嘉耐電子有限公司，用于輸出抗干擾。

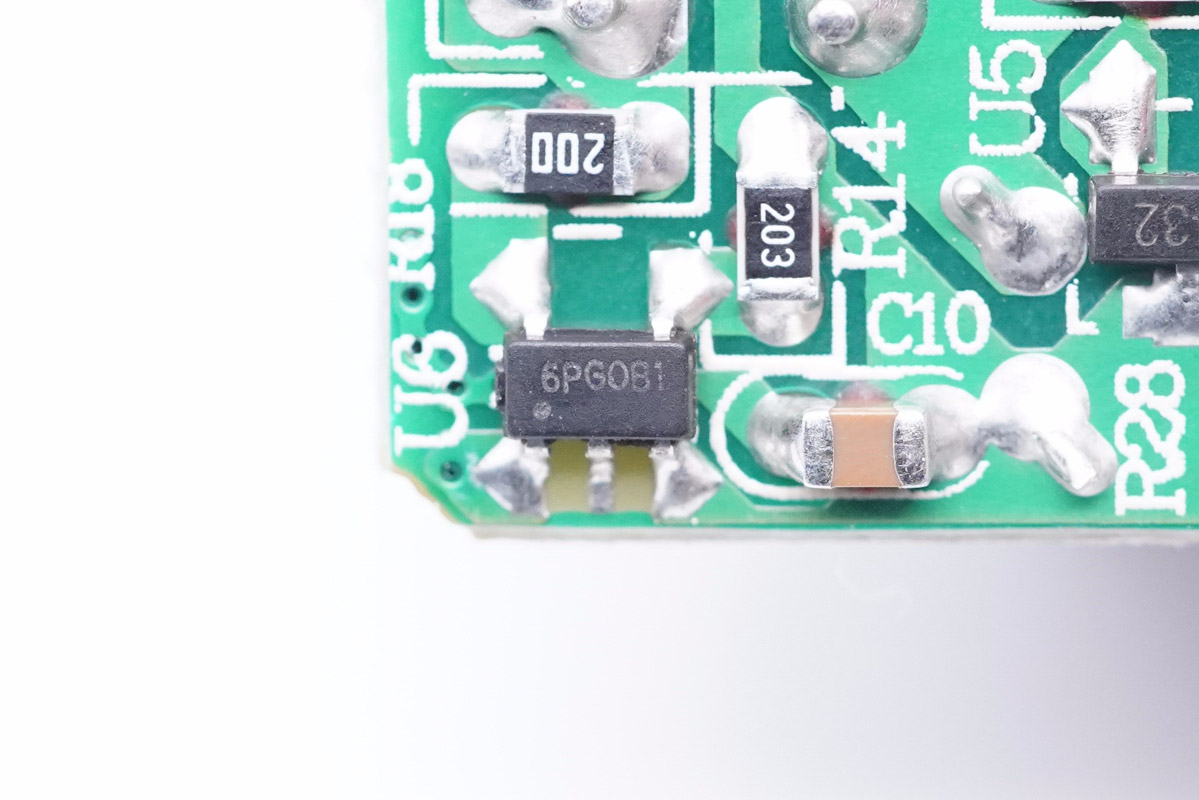

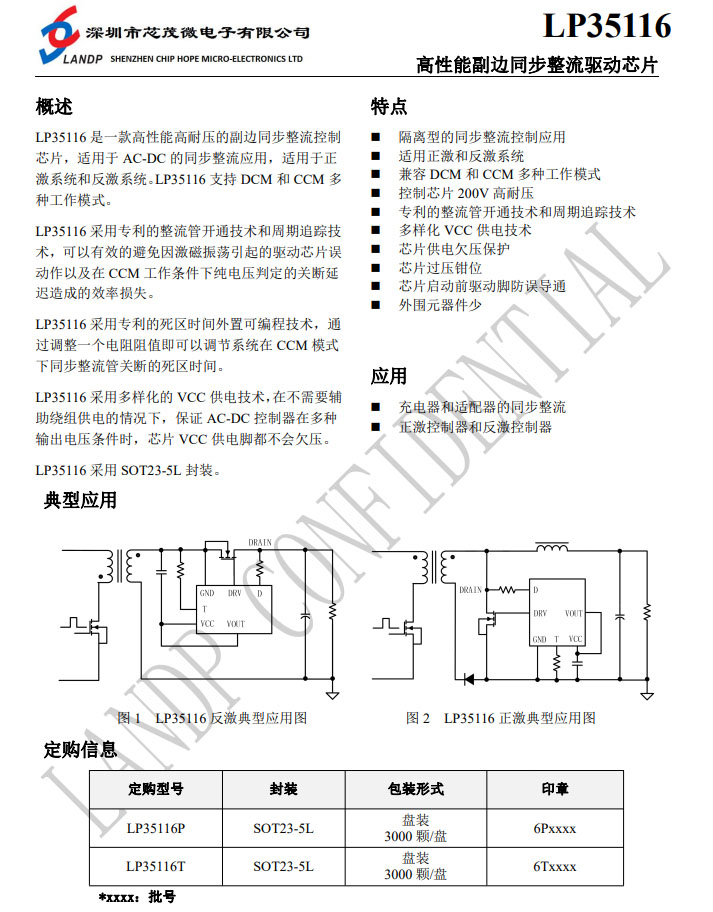

次級同步整流控制器采用芯茂微LP35116，這是一款高性能高耐壓的副邊同步整流控制芯片，適用于 AC-DC的同步整流應用，適用于正激系統和反激系統；支持DCM和CCM多種工作模式，支持200V耐壓，采用SOT23-5L封裝。

LP35116采用專利的整流管開通技術和周期追蹤技 術，可以有效的避免因激磁振蕩引起的驅動芯片誤 動作以及在CCM工作條件下純電壓判定的關斷延 遲造成的效率損失。

另外LP35116采用專利的死區時間外置可編程技術，通過調整一個電阻阻值即可以調節系統在 CCM 模式 下同步整流管關斷的死區時間；采用多樣化的VCC供電技術，在不需要輔助繞組供電的情況下，保證AC-DC控制器在多種輸出電壓條件時，芯片VCC供電腳都不會欠壓。

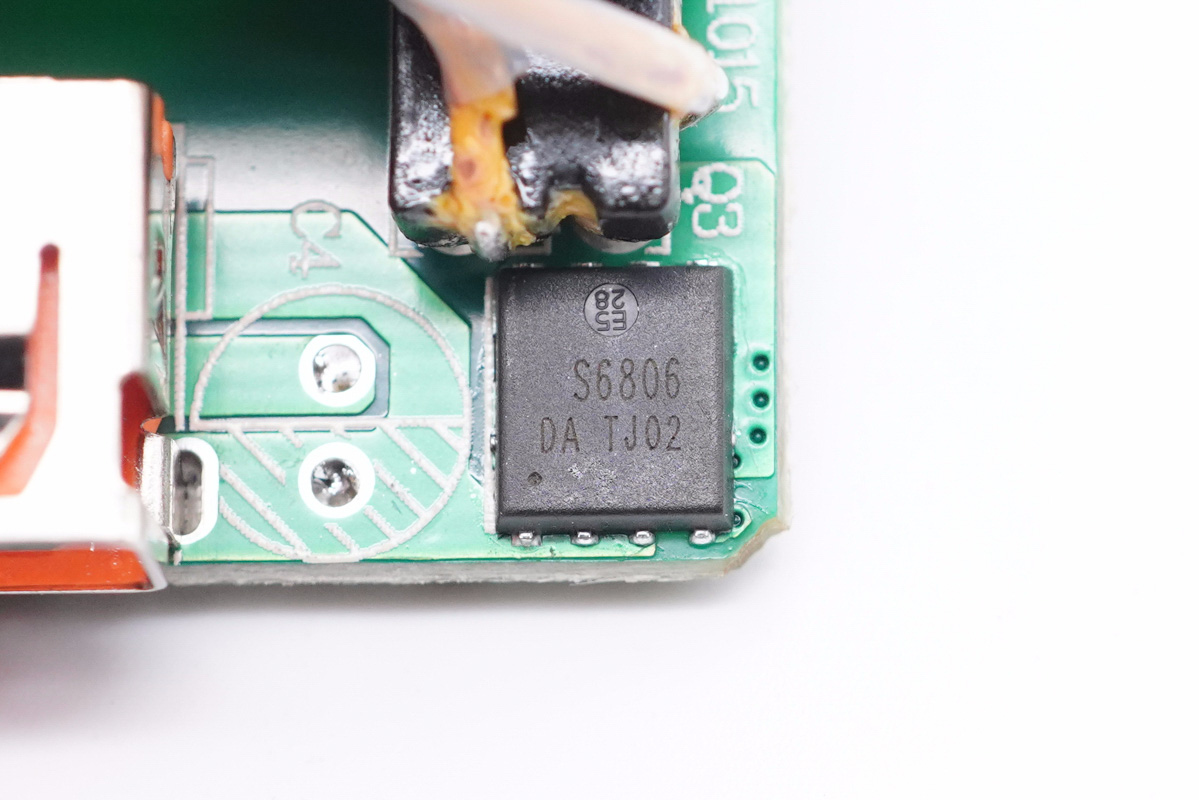

次級同步整流管特寫，絲印S6806。

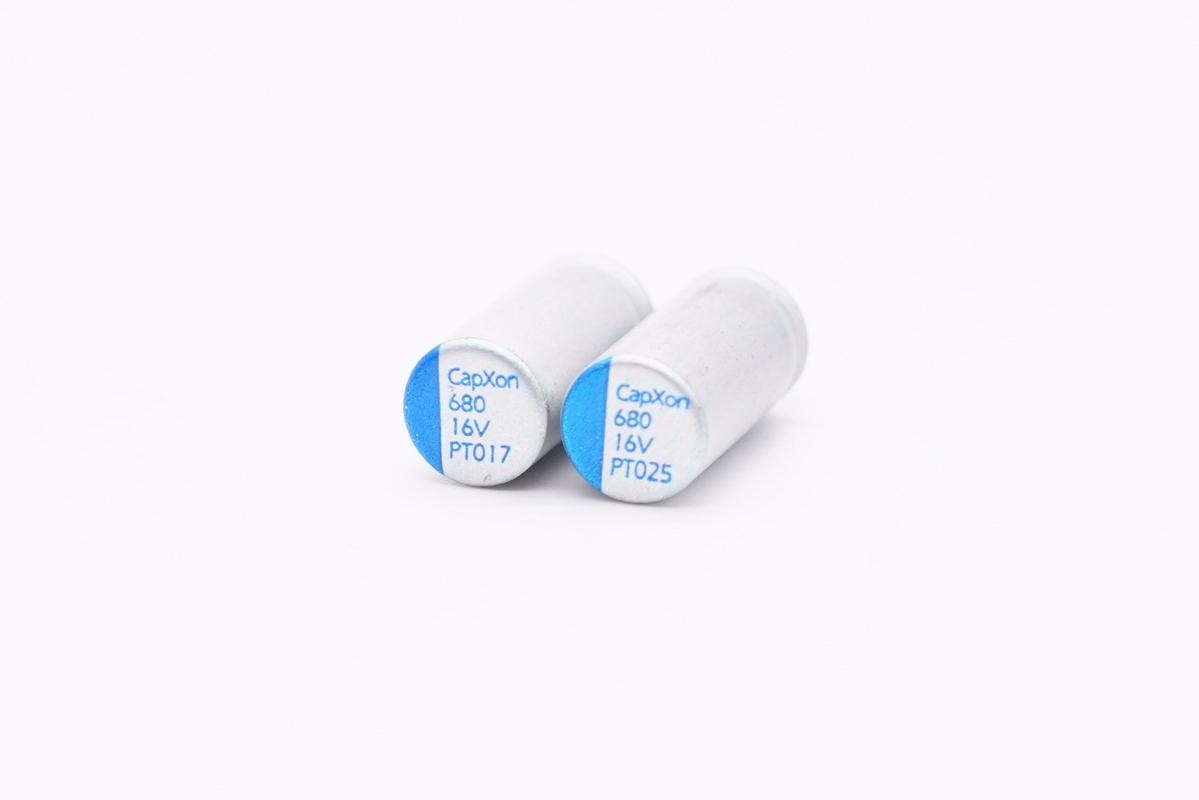

兩顆輸出濾波固態電容來自豐賓，規格都是16V 680μF。

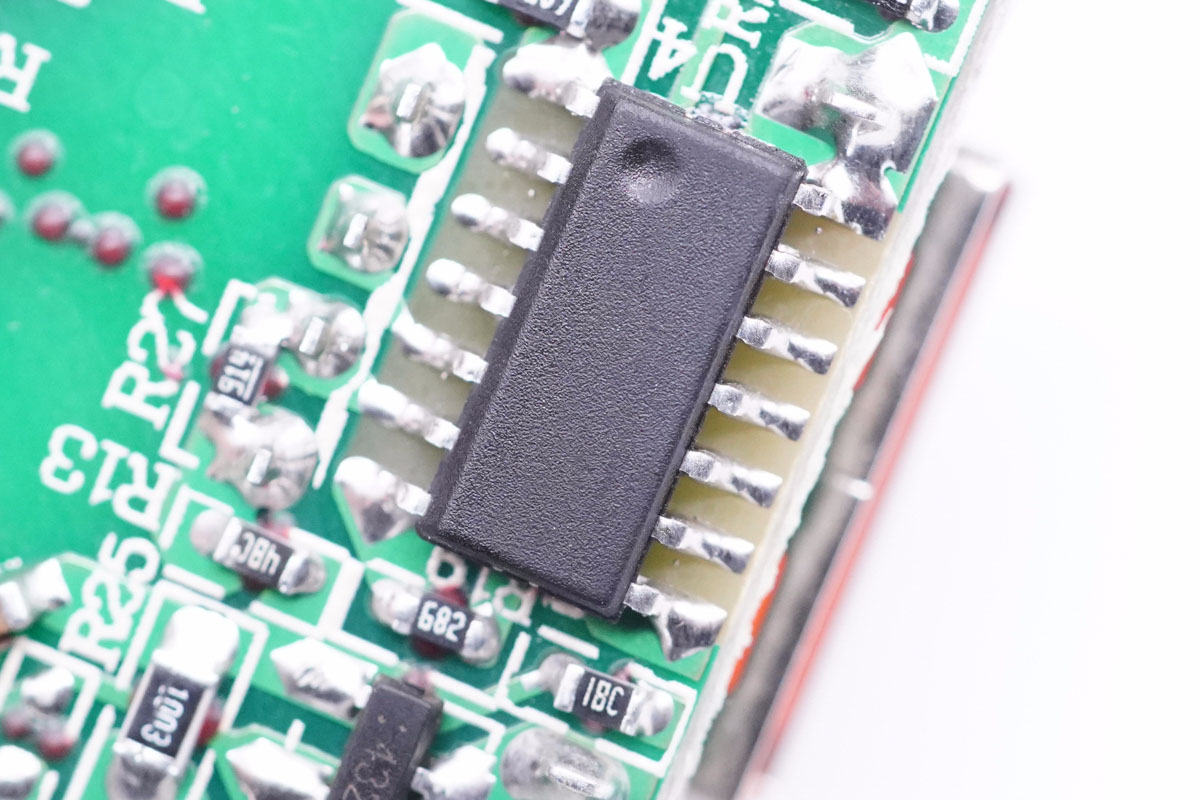

協議芯片無絲印，信息不詳。

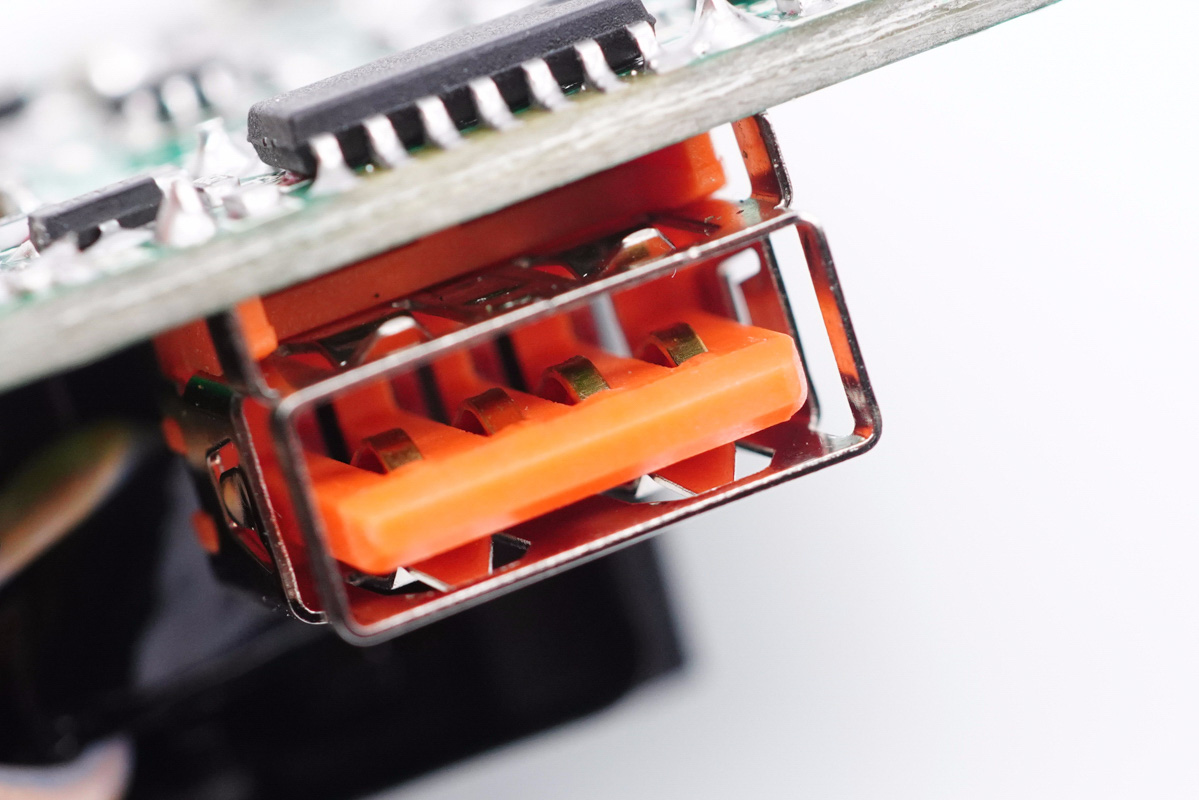

USB-A母座特寫。

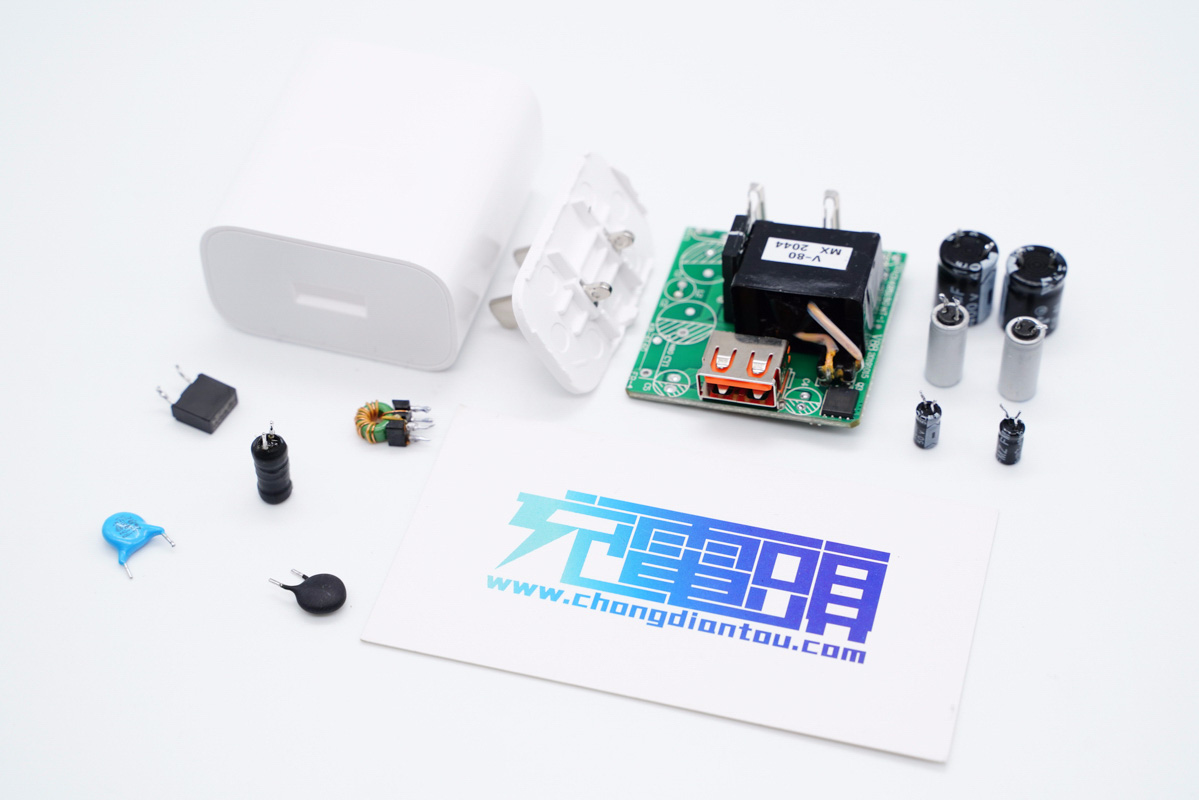

全部拆解完畢，來張全家福。

充電頭網拆解總結

威立訊這款22.5W快充充電器采用PC阻燃材質白色外殼，整體設計非常簡潔，方便客戶進行更為差異化定制。機身殼正背面設有小凹面，方便用戶插拔使用。USB-A口兼容QC2.0/3.0、AFC、SCP快充協議，滿足華為、小米、三星等品牌手機日常充電需求。

充電頭網通過拆解發現，充電器開關電源部分采用德普微DP2291和芯茂微LP35116P初次級控制器分別搭配芯派科技高壓MOS管和同步整流管組成，由協議芯片控制輸出電壓。電路板上元器件分布稀疏，不易積熱，充電過程保持一個較低的發熱水準，充電更穩定。
