此前ZMI紫米推出了可充電5號鋰電池套裝，包括一個充電器以及4節5號電池。作為一種新型電池，不僅可以反復充電進行使用，而且即使徹底報廢了對環境的影響也非常的小。此前充電頭網以及對這一電池套裝性能進行了詳細評測，今天繼續和大家分享產品的拆解，看看用料做工如何。

一、紫米5號鋰電池套裝外觀

? ?? ? ?

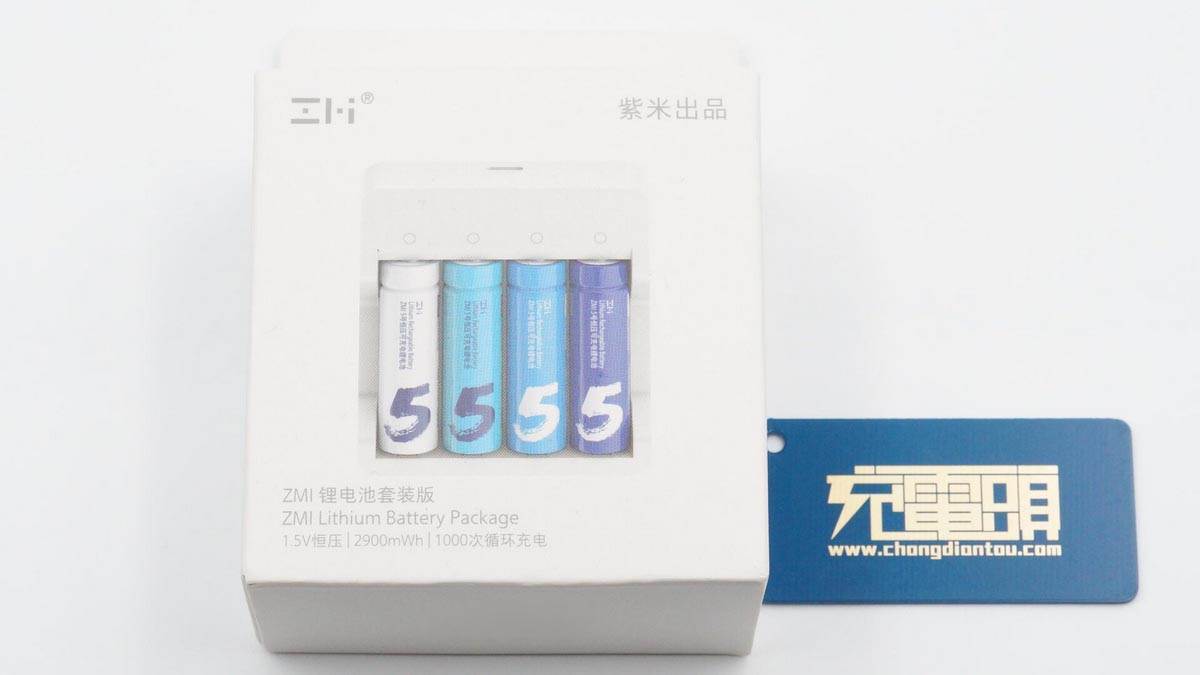

包裝盒正面印有ZMI紫米品牌、電池以及充電器套裝圖和名稱等。

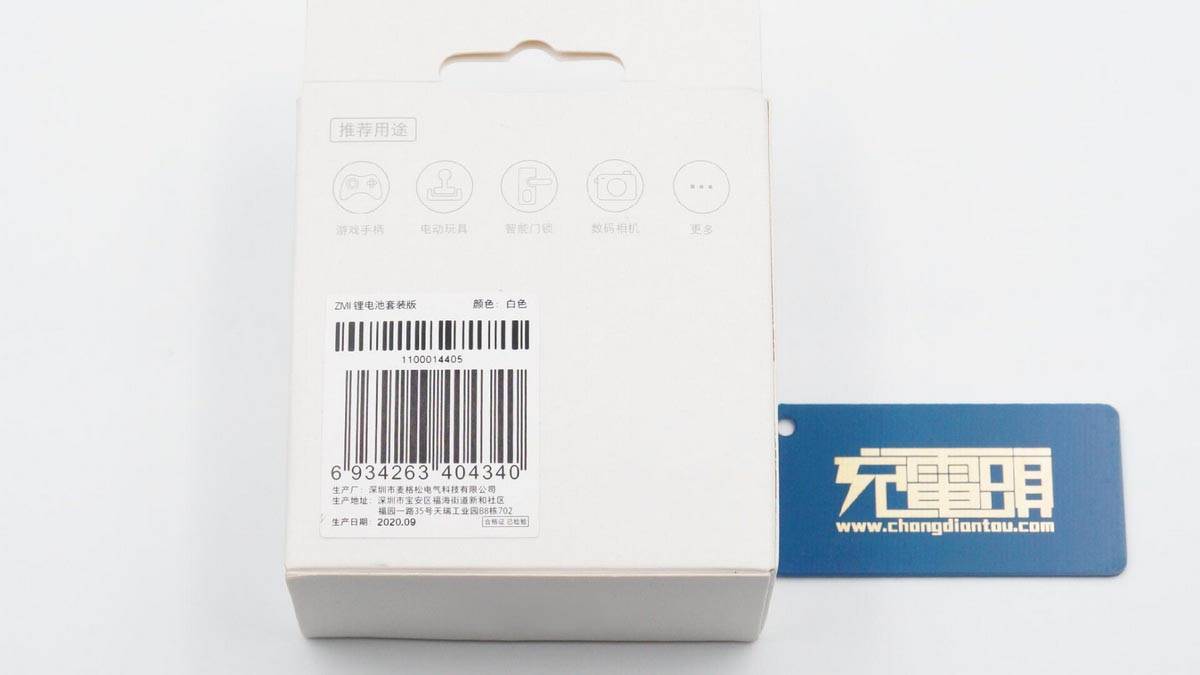

背面印有電池用途標識，此外貼有信息貼紙。

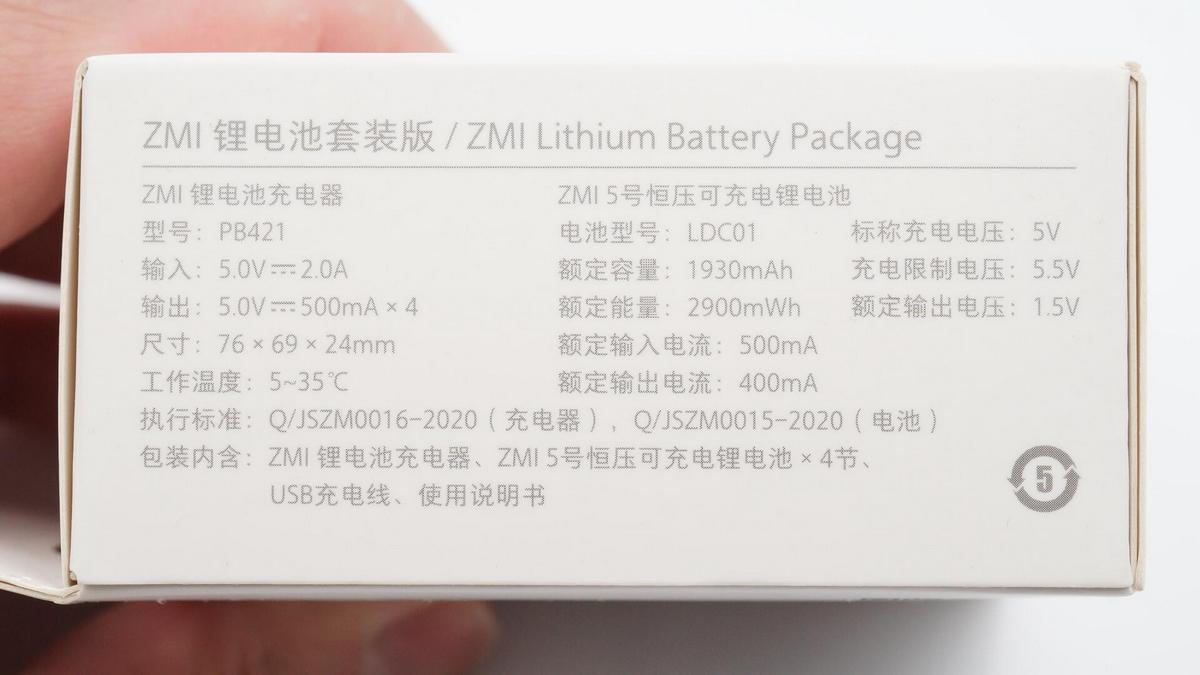

側面印有充電器和電池參數。

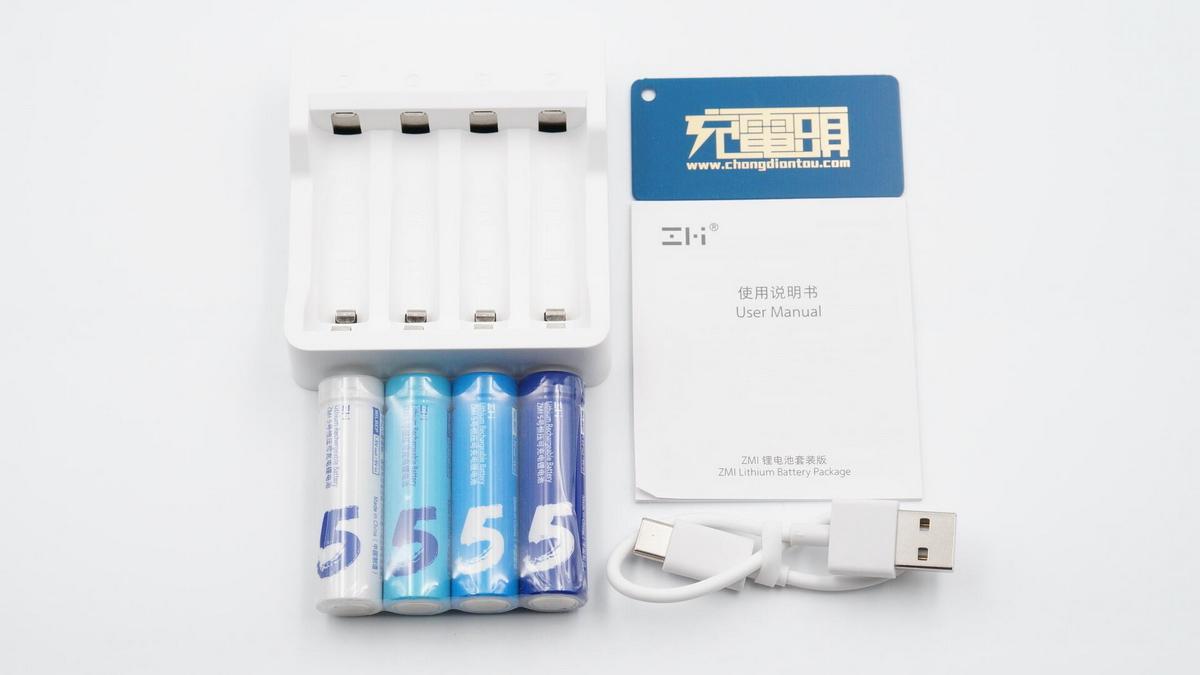

包裝內含充電器、4節5號電池、USB-A to USB-C數據線和使用說明書。

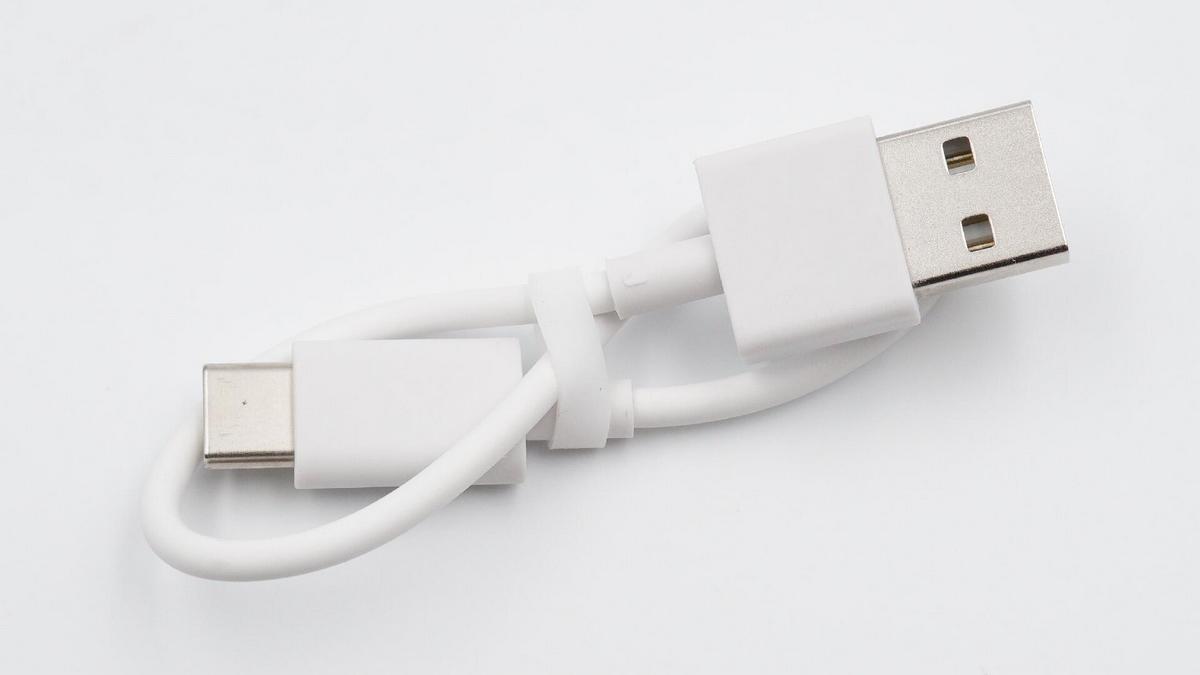

數據線采用短線策略，使用方便。

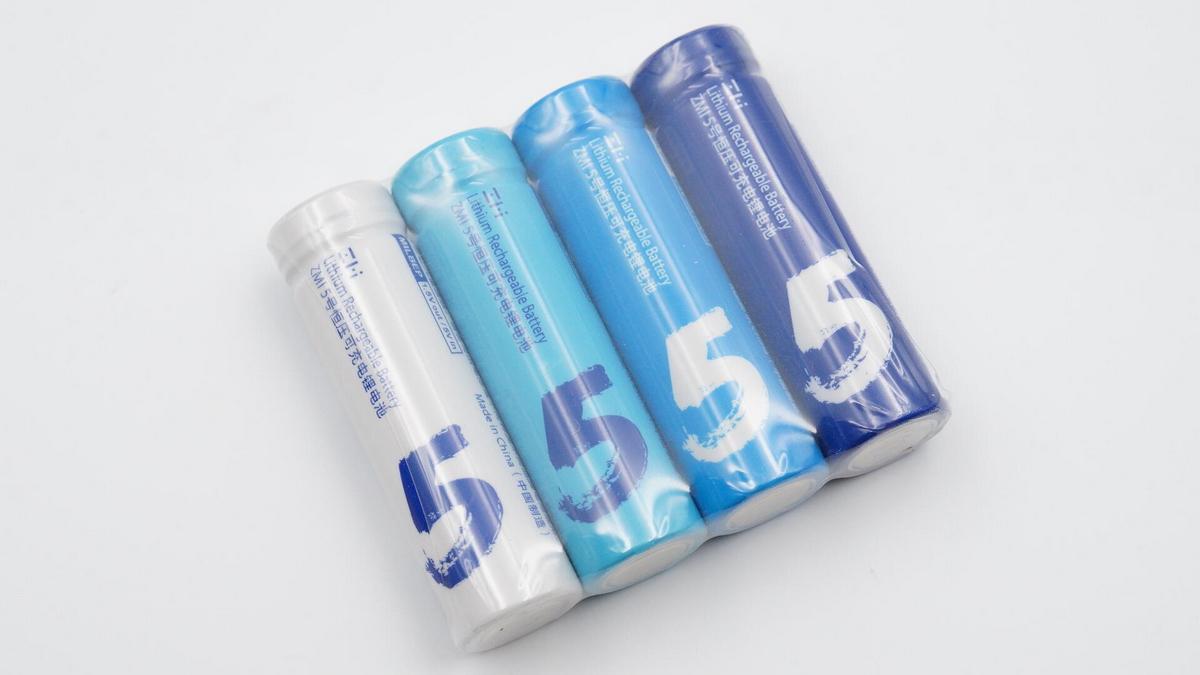

四節電池使用塑料包裹。

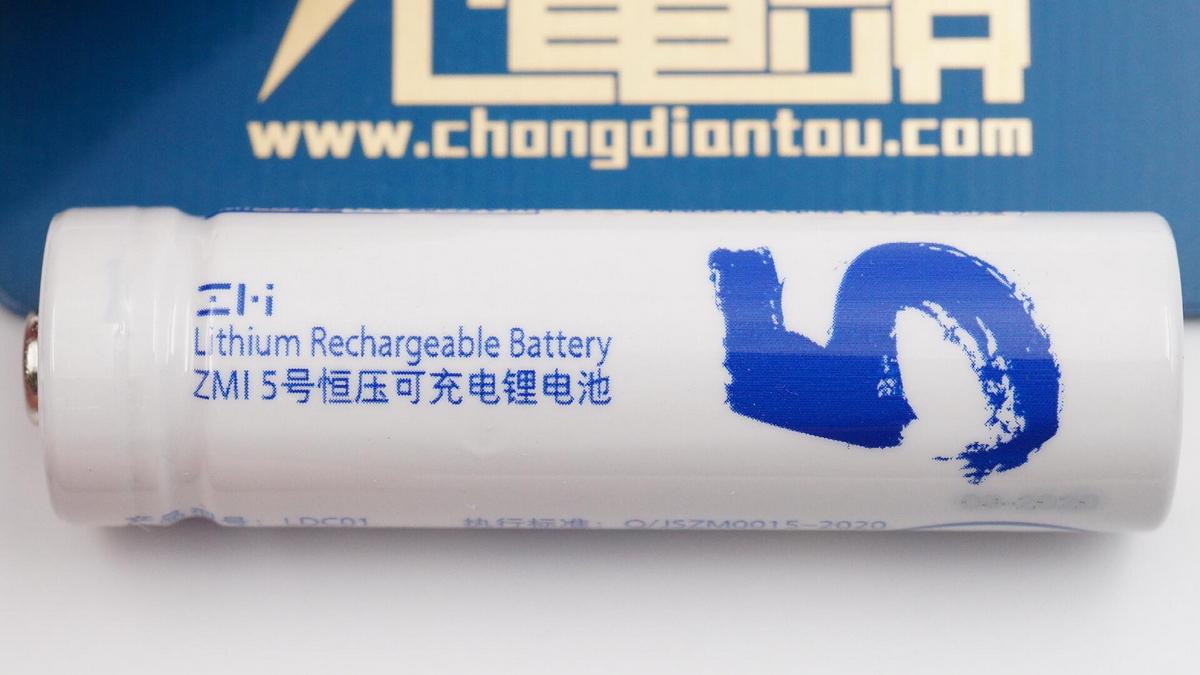

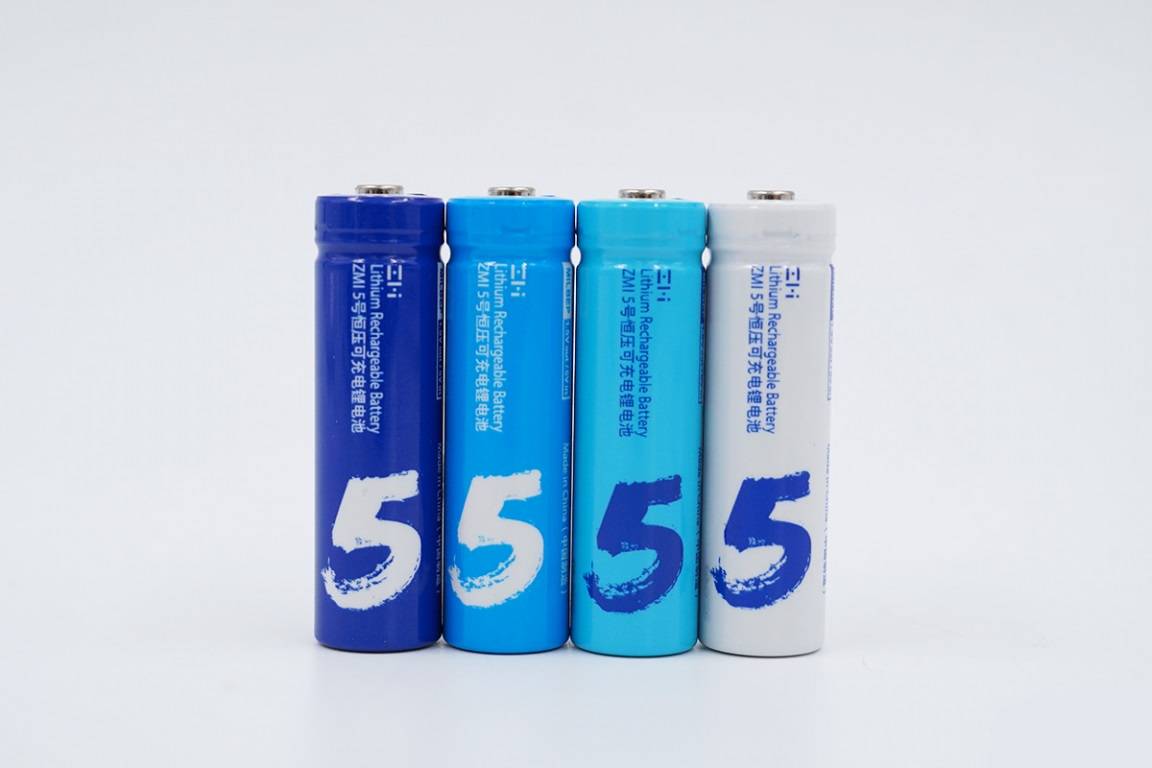

四節電池顏色各不相同，正面印有電池名稱和大大的“5”字。

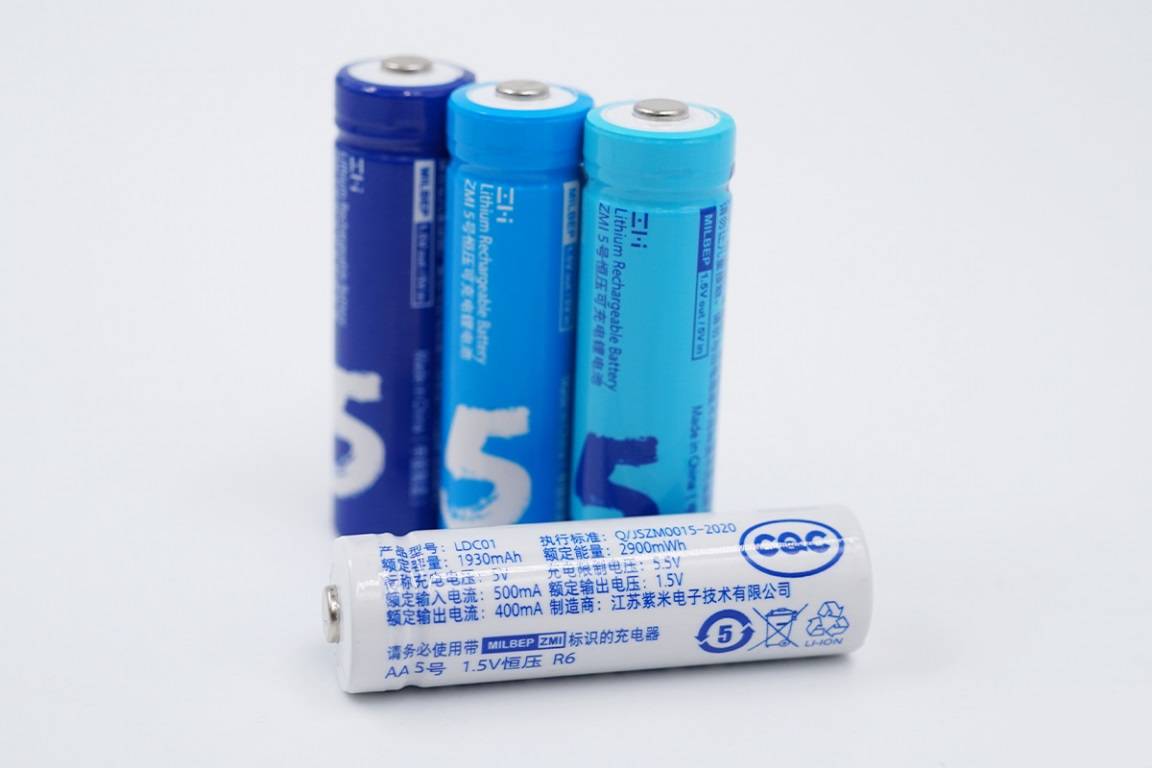

背面印有電池參數以及充電須知。

電池型號：LDC01

額定容量：1930mAh

額定能量：2900mWh

額定輸入電流：500mA

額定輸出電流：400mA

標稱充電電壓：5V

充電限制電壓：5.5V

額定輸出電壓：1.5V

電池已經通過了CQC認證。

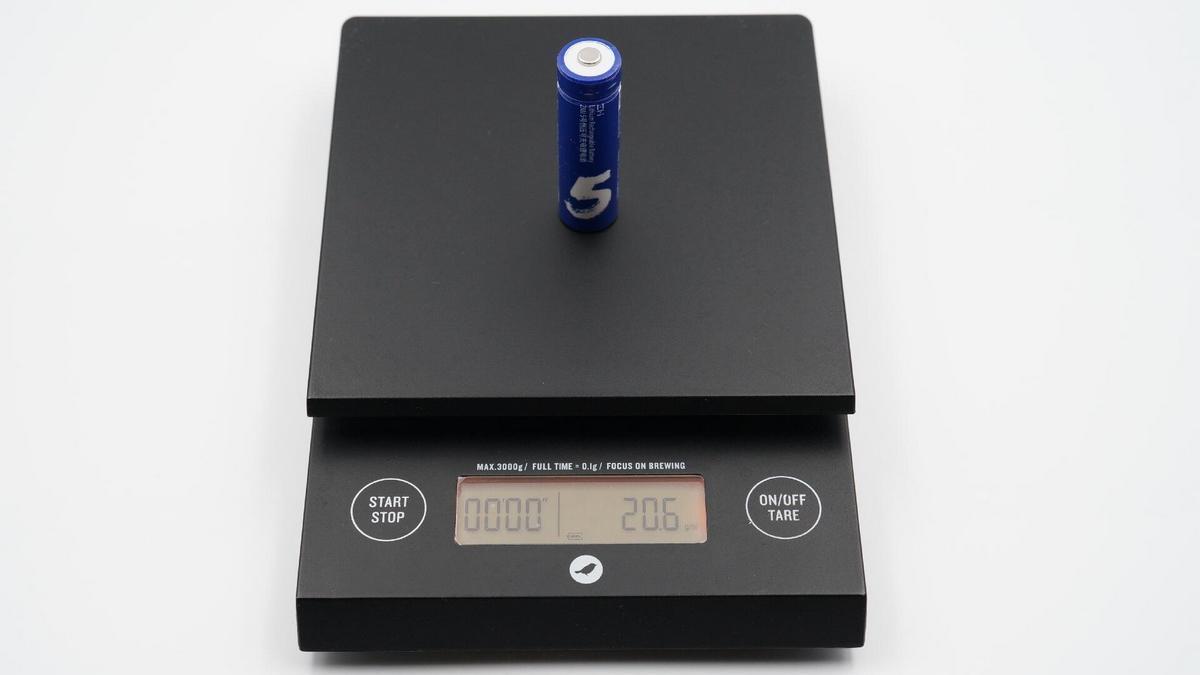

單節電池重約21g。

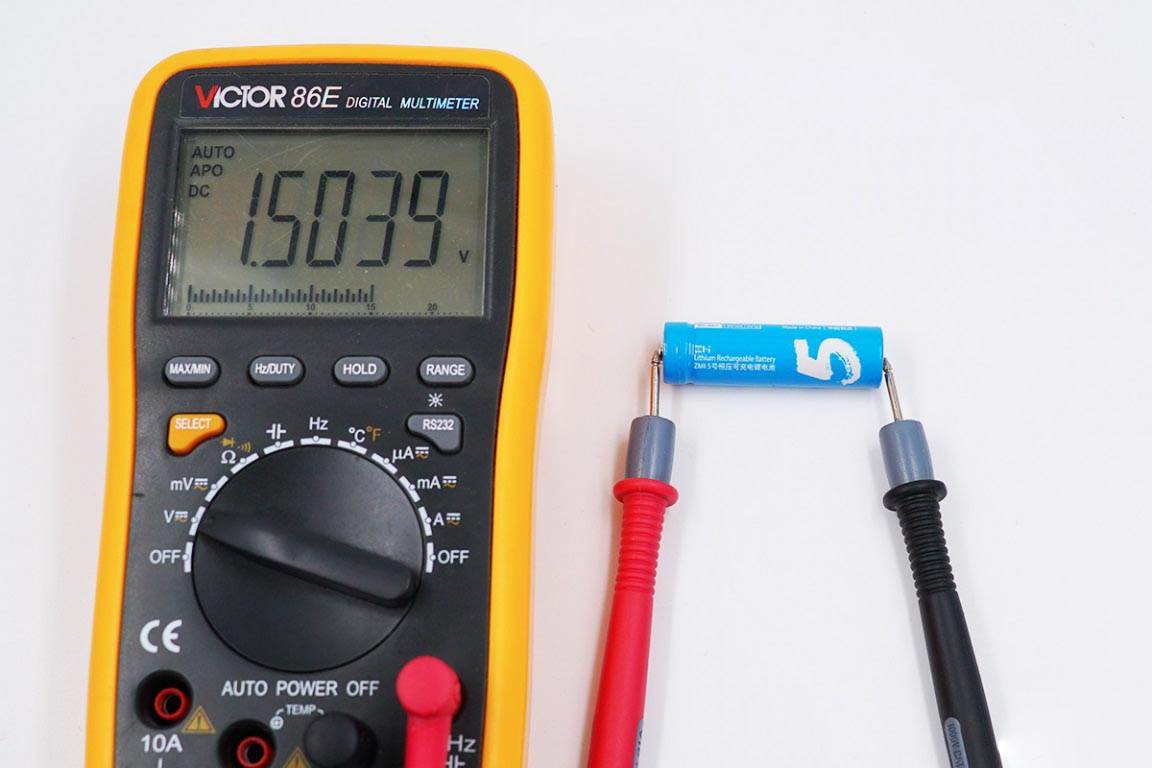

使用萬用表的表筆測量電池的電壓，顯示電壓為1.5V，此時的鋰電池為滿電狀態。

?? ??

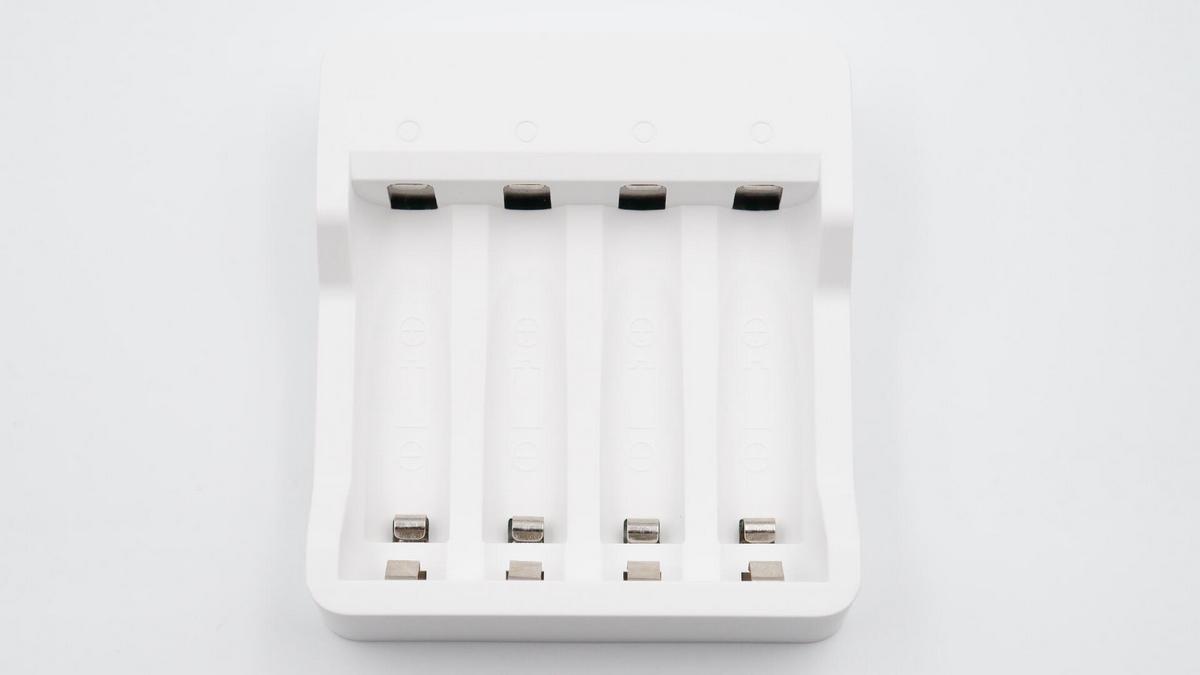

充電器采用PC阻燃材質白色外殼，上下邊界處菱角較為分明，四周的邊角較為圓潤，中間是4個充電槽位。

機身頭部設有指示燈。

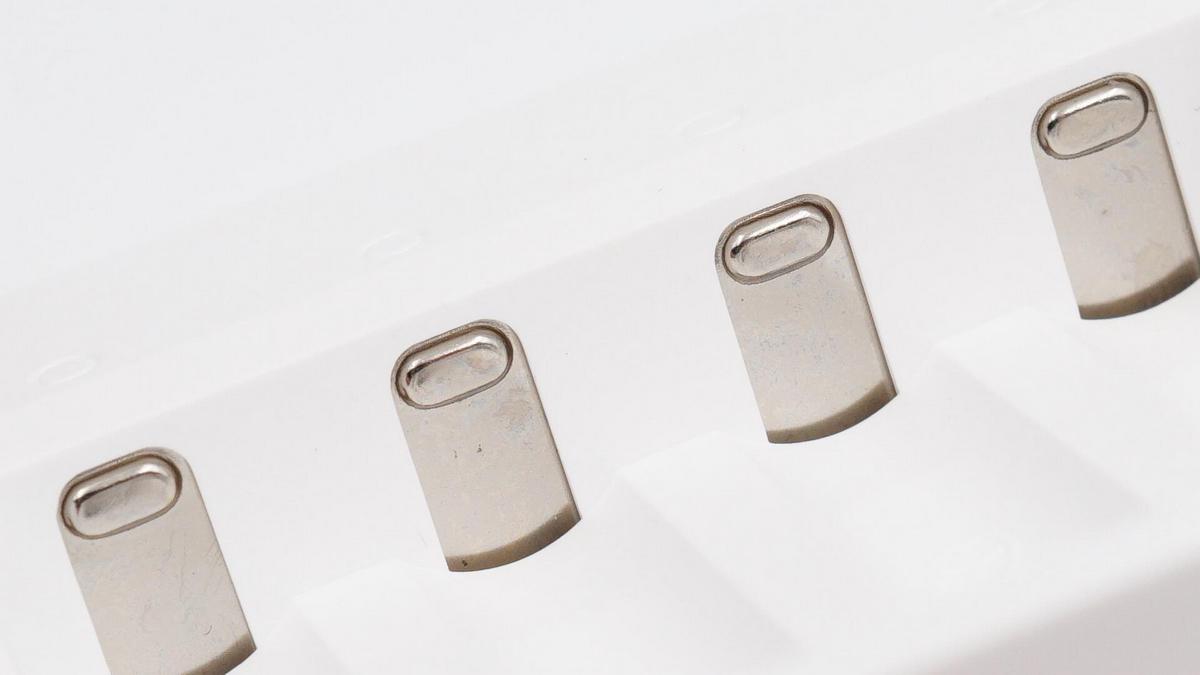

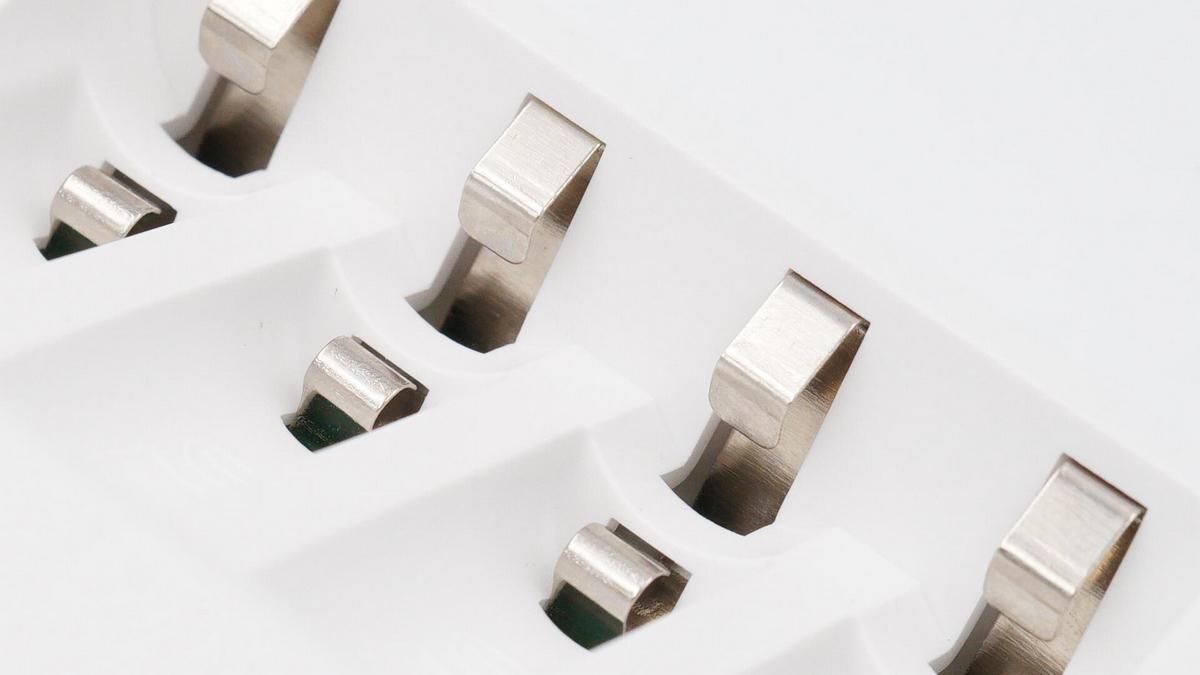

正極金屬片特寫。

負極特寫，槽位以及金屬片通過特殊設計，實現既能充5號電池，也能充7號電池。

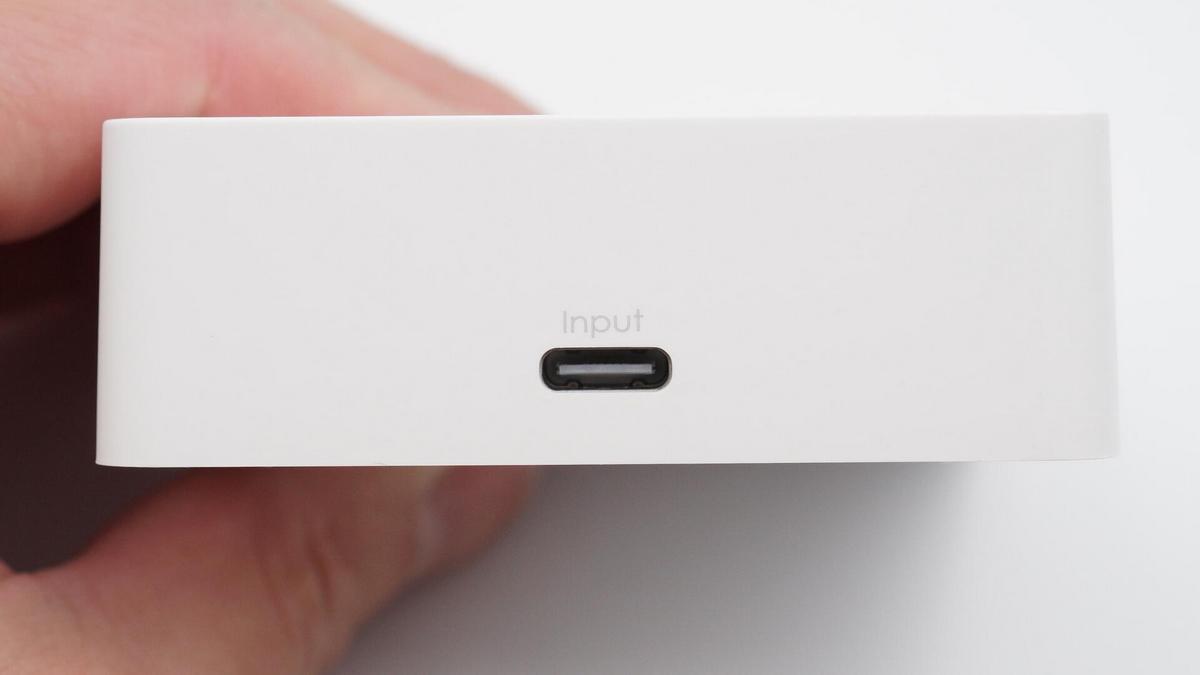

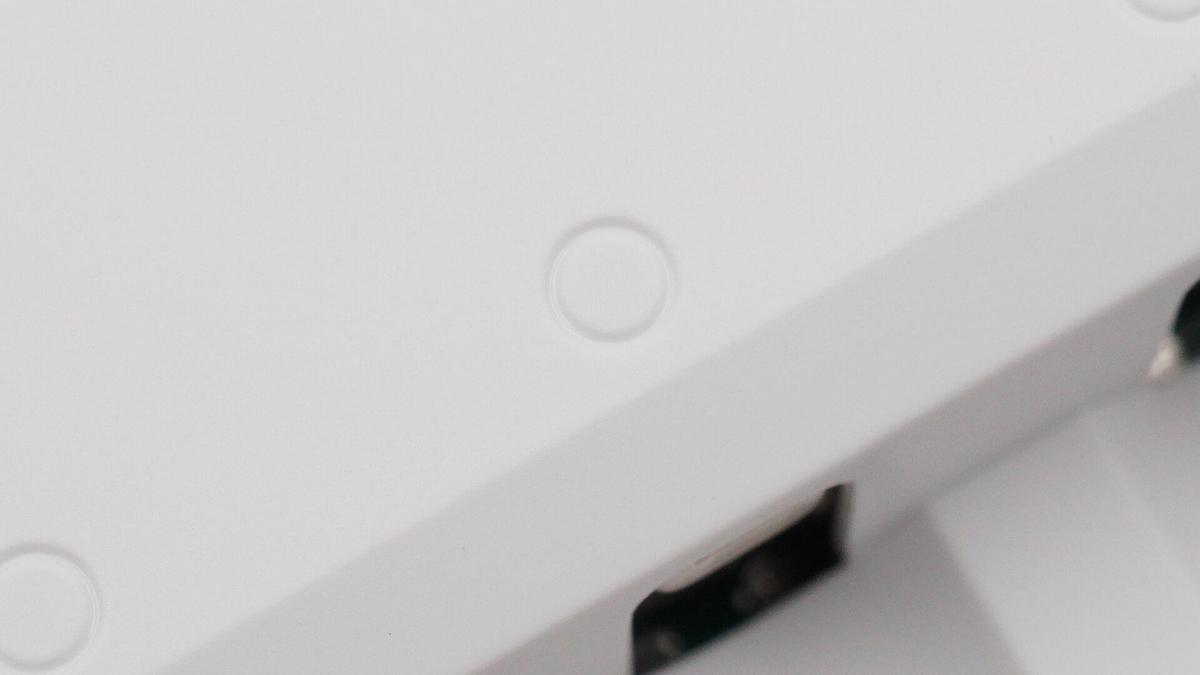

機身側面設有一個USB-C輸入接口，白色膠芯不露銅。

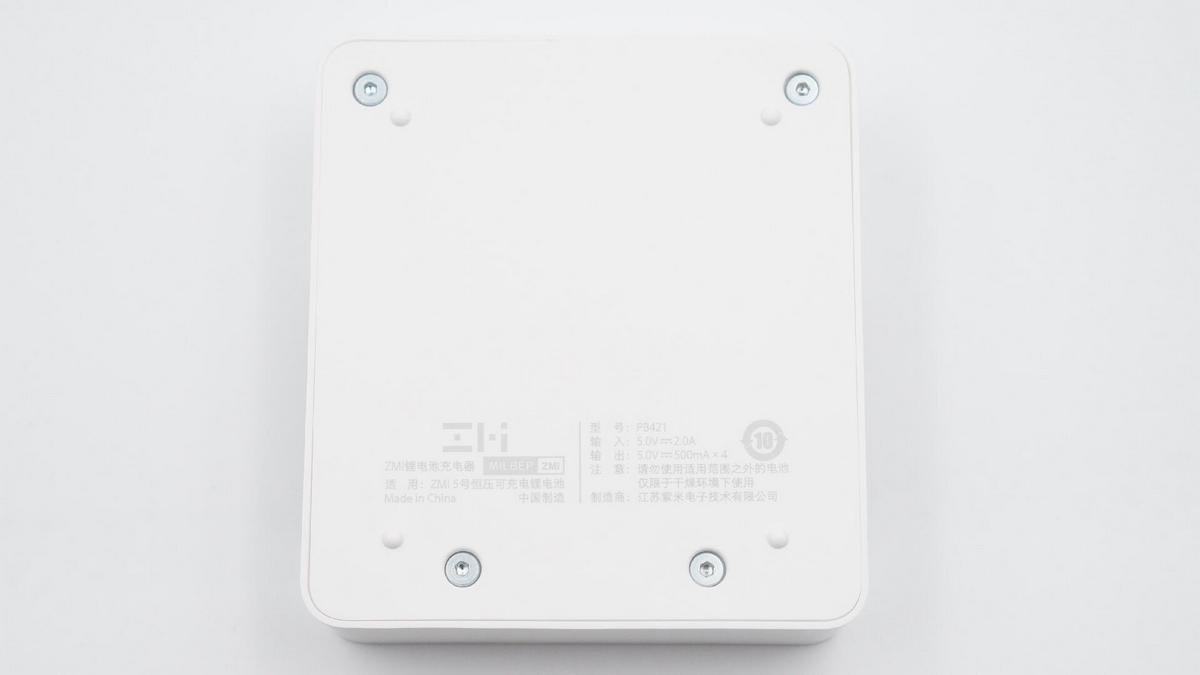

機身殼采用螺絲封裝，此外背面印有充電器相關參數

型號：PB421

輸入：5V2A

輸出：5V 500mAx4

尺寸：76x69x24mm

工作溫度：5~35℃

制造商：江蘇紫米電子技術有限公司。

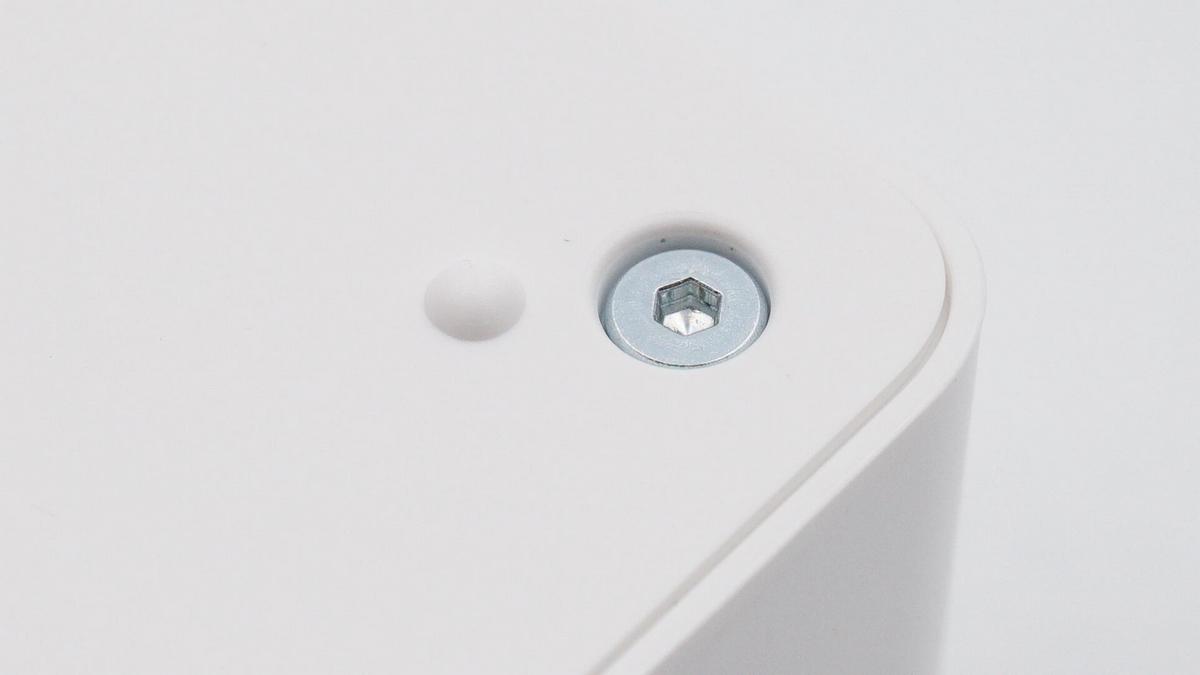

內六角螺絲特寫。

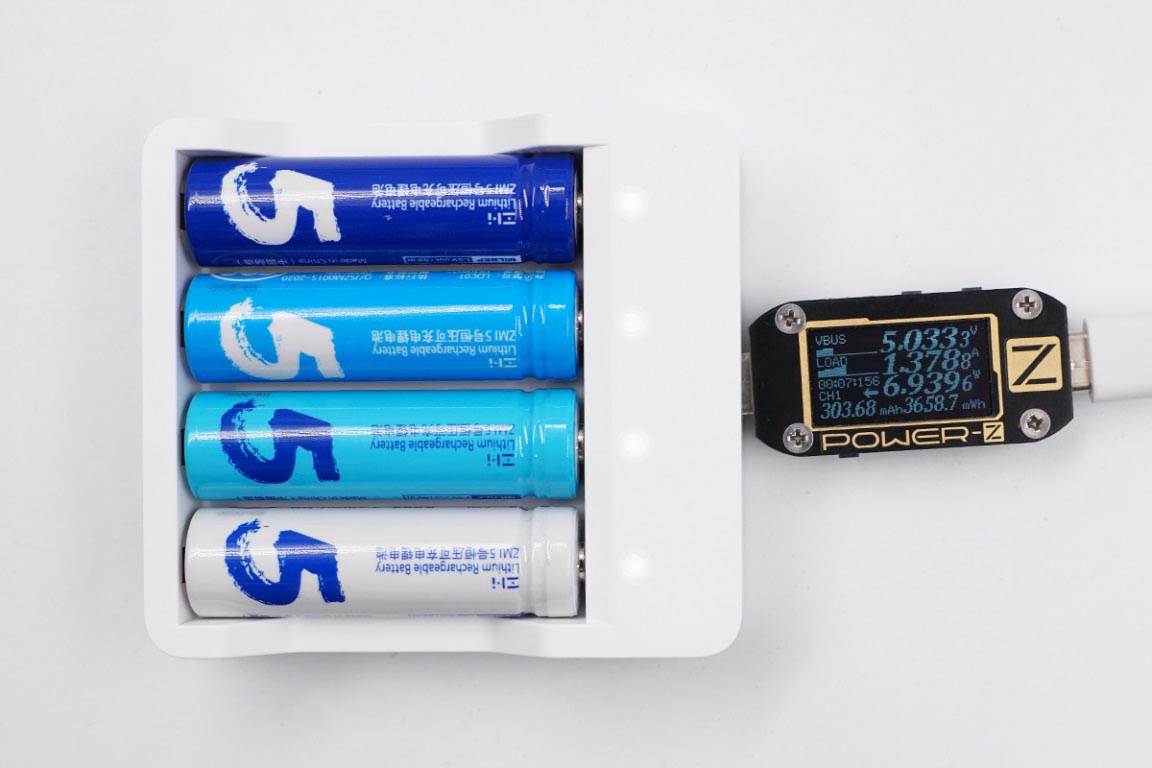

使用ChargerLAB POWER-Z KM001測得充電器同時給四節電池充電時，總輸入功率為5V 1.38A 6.94W。

二、紫米5號鋰電池套裝拆解

? ? ? ??

將充電器機身殼拆開，板子使用固定柱和定位板進行固定。

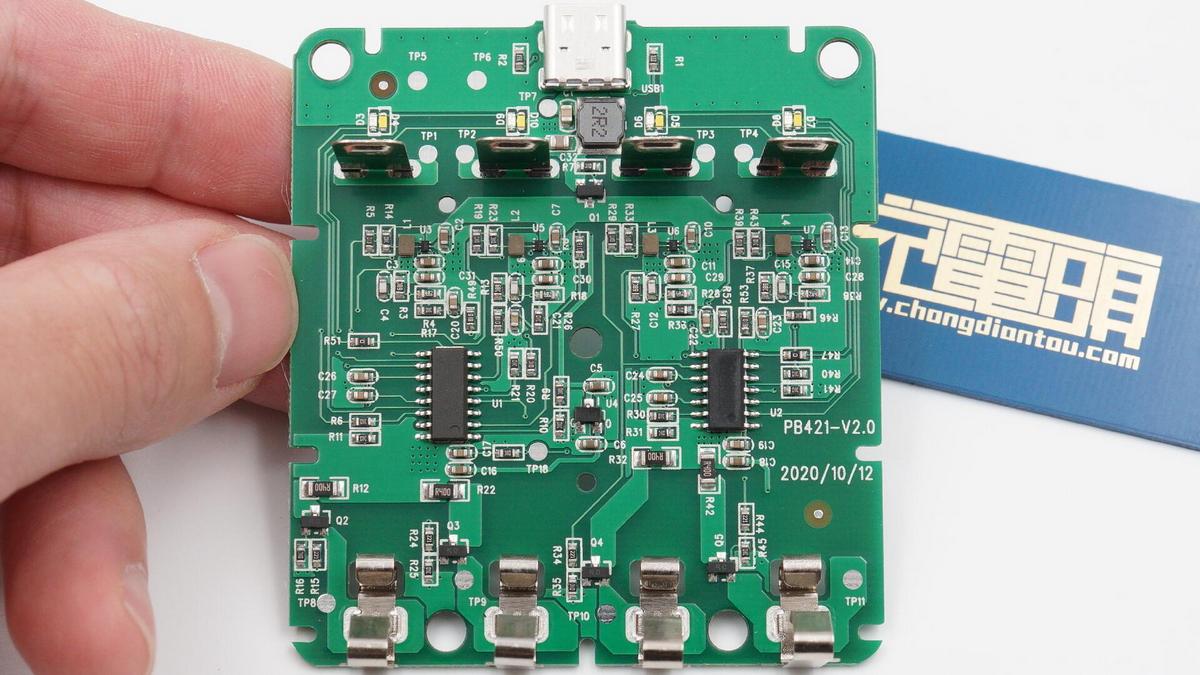

PCB板正面一覽，兩路充電電路設計，且是一樣的。

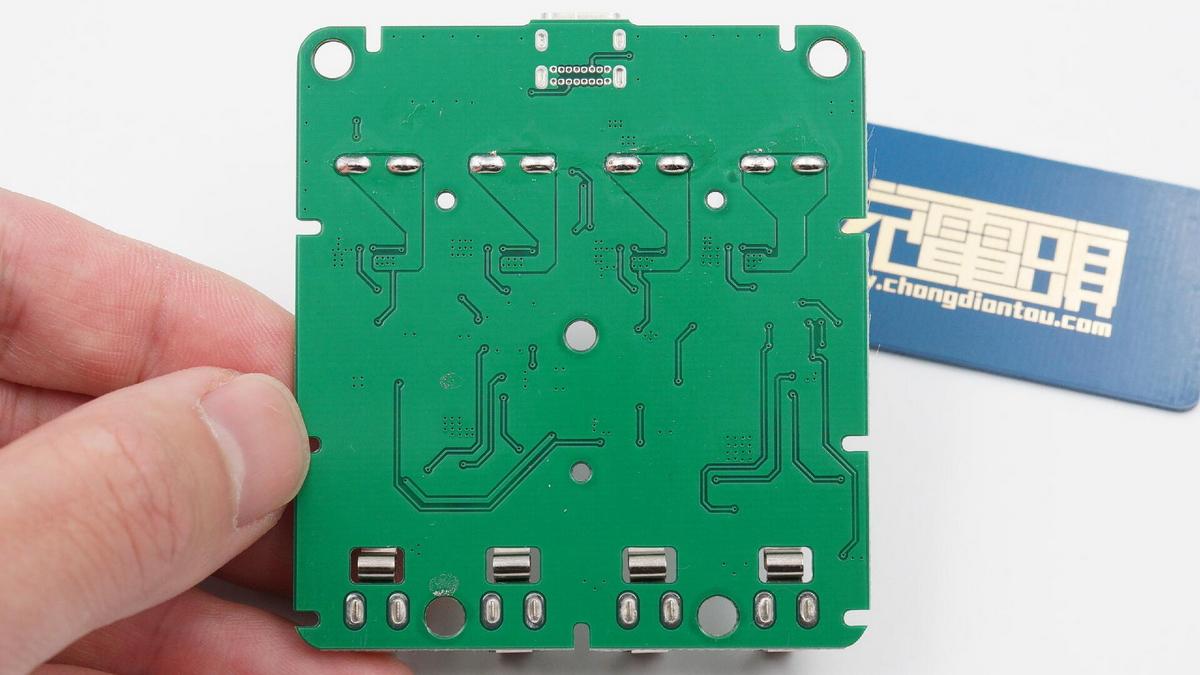

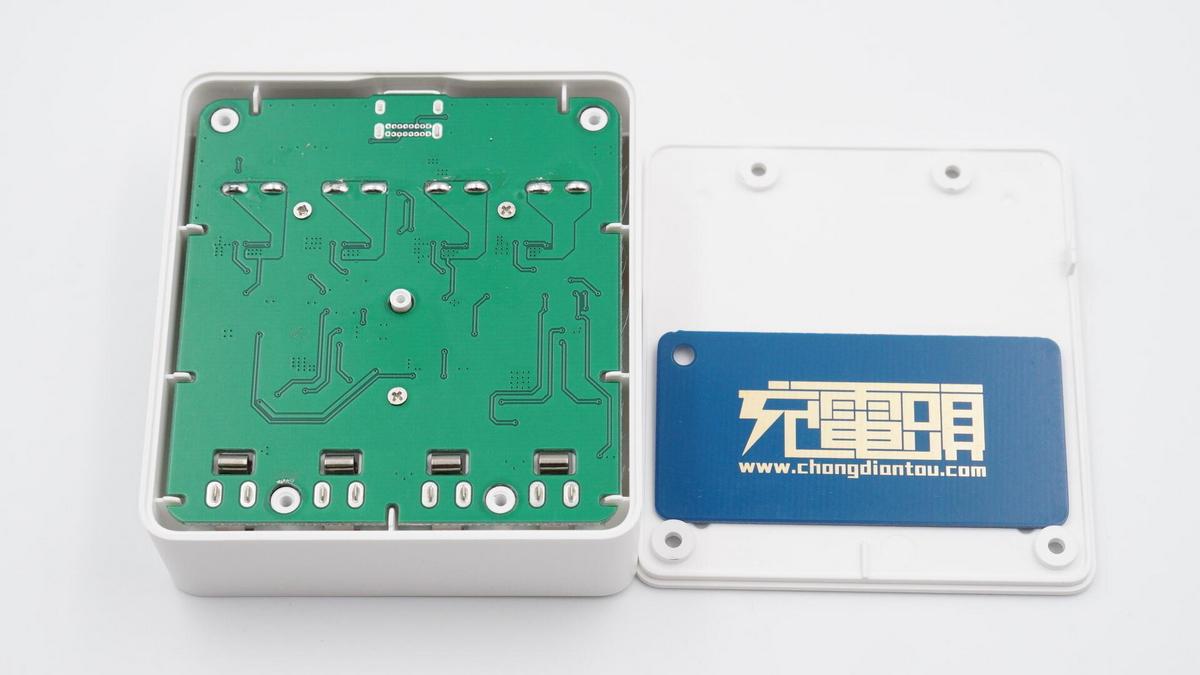

背面一覽，單面放置元器件設計。

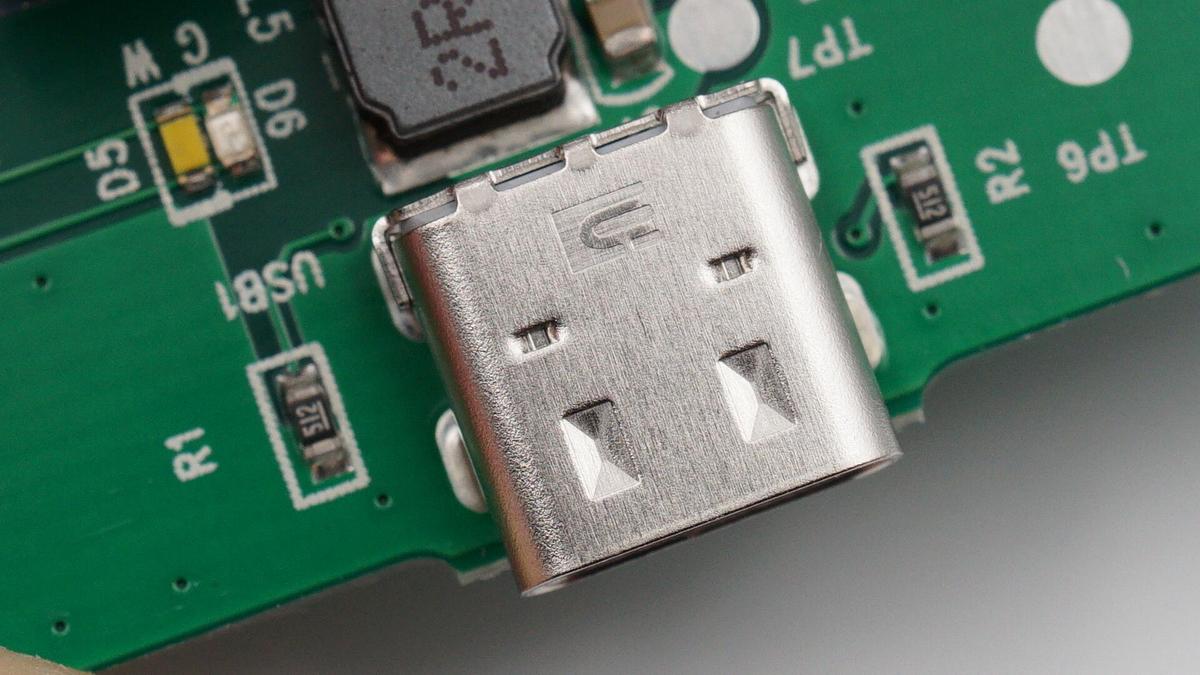

USB-C母座特寫，壓印MI logo。

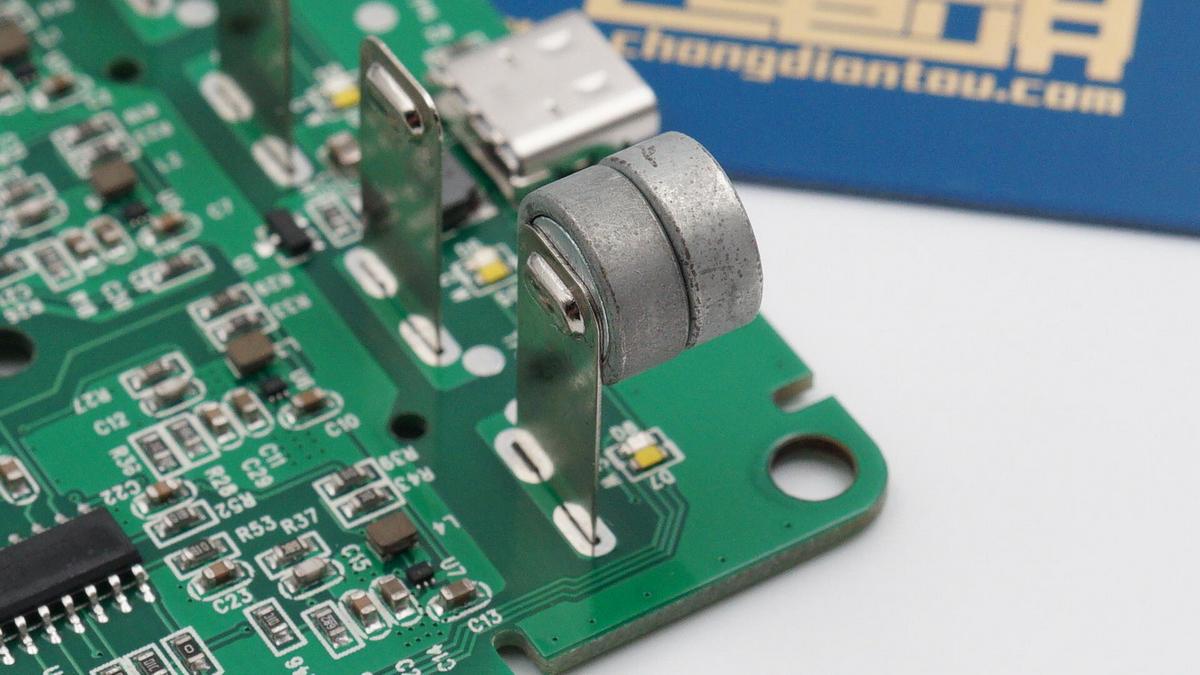

正極金屬片特寫，可吸附小磁鐵。

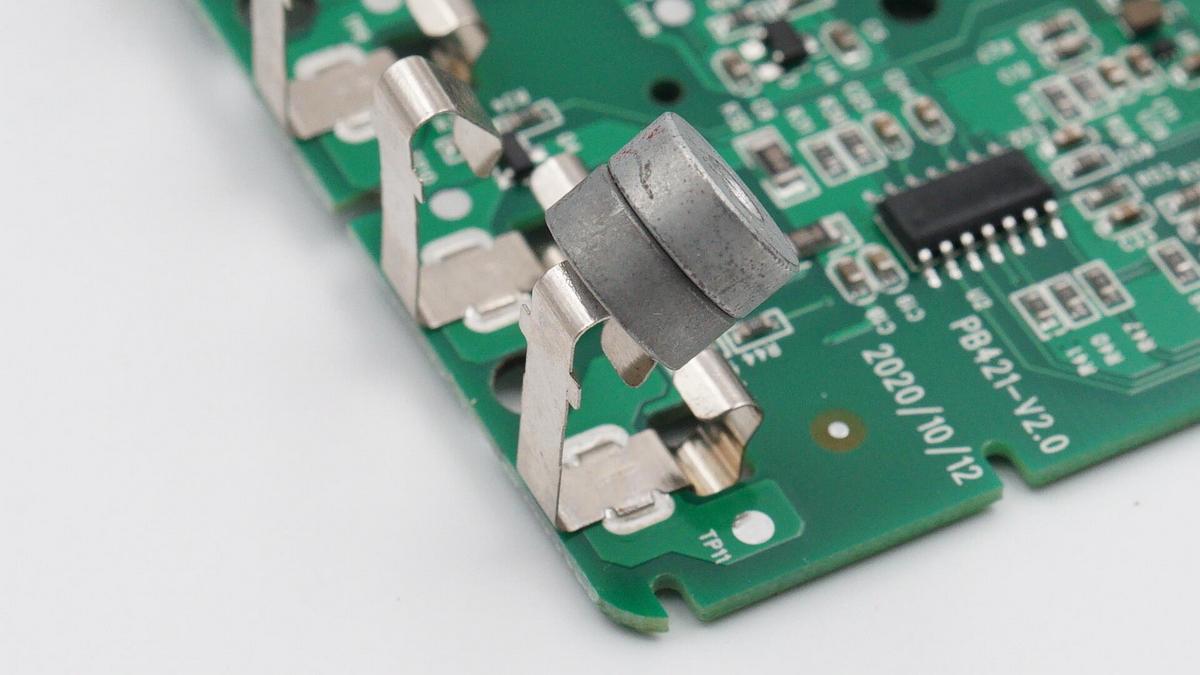

負極彈片特寫，也可吸附小磁鐵。

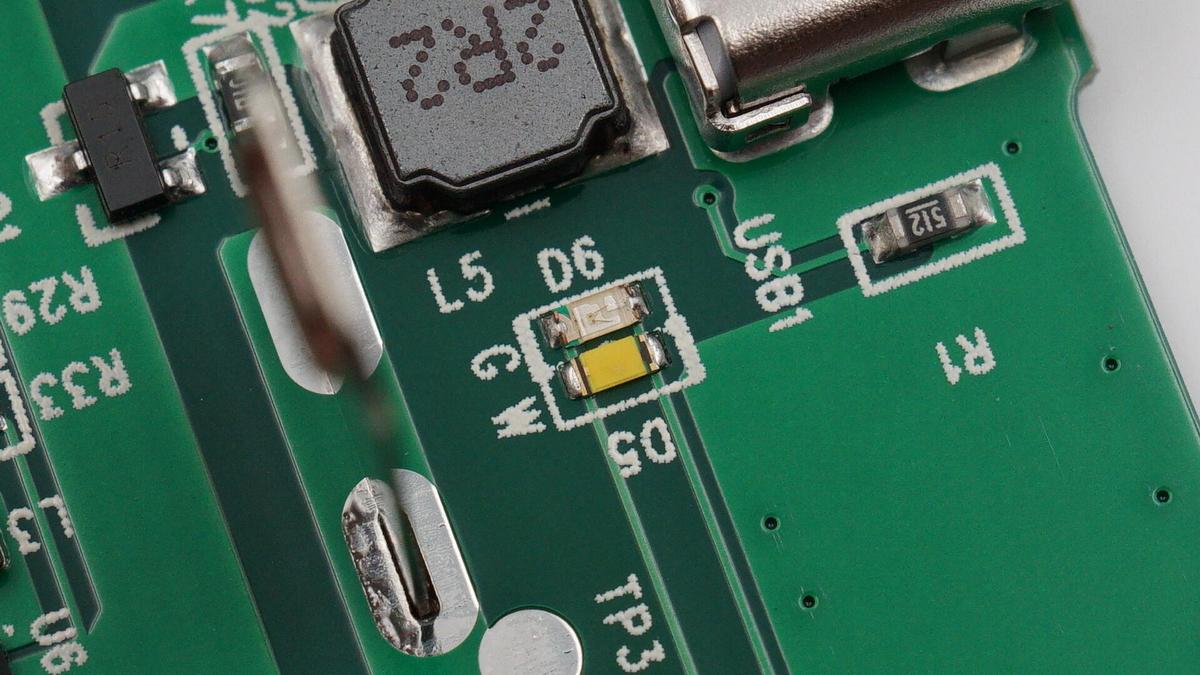

母座旁邊有兩顆LED指示燈，一共四組，接通電源LED燈會亮綠光，不久后熄滅；放入鋰電池，對應指示燈會常亮白光；充滿電后會轉換成綠光常亮。

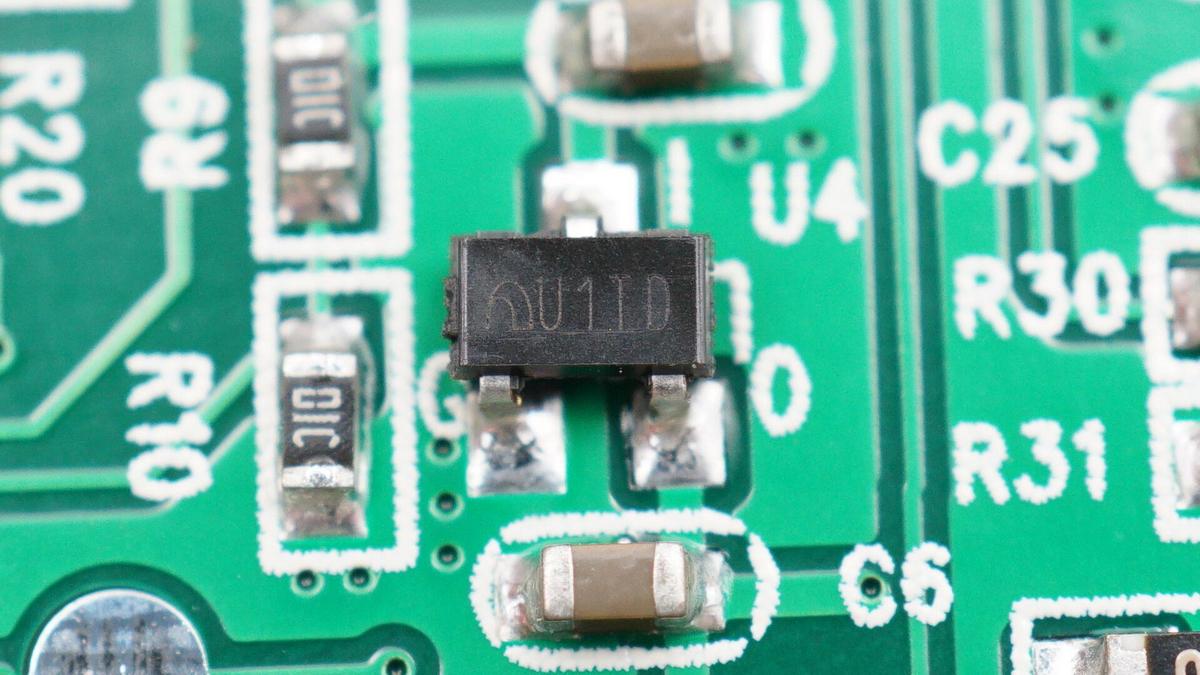

絲印U1ID的穩壓IC。

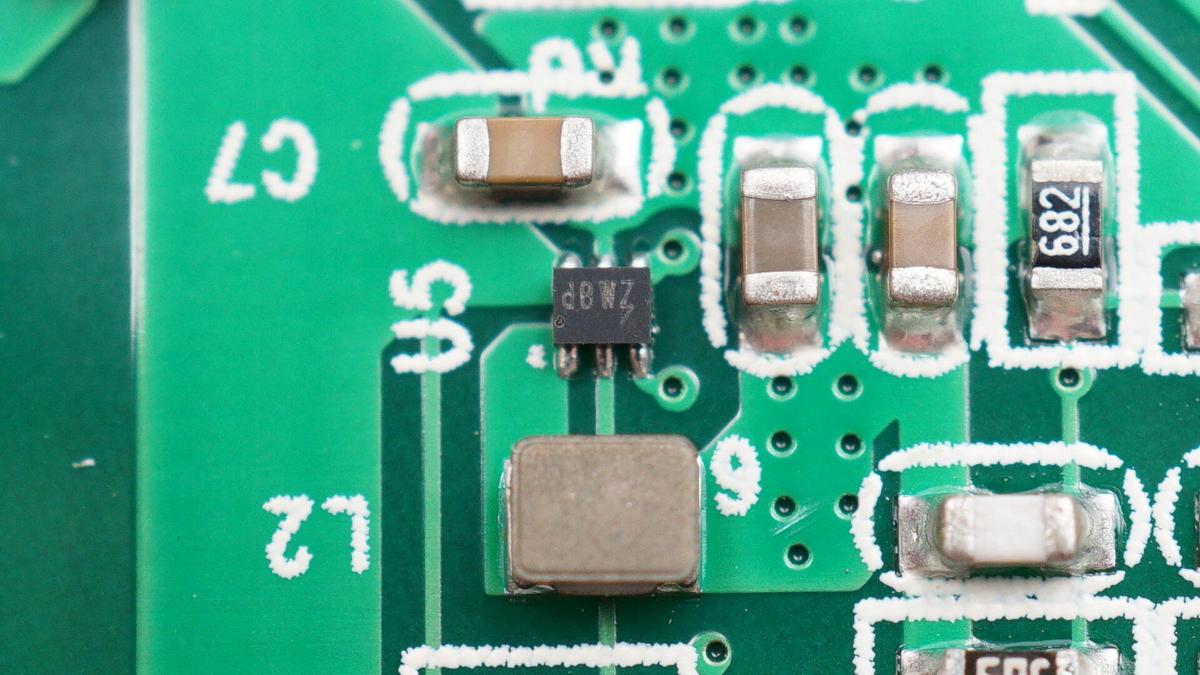

絲印dbWZ的同步降壓芯片，用于降壓為電池充電。

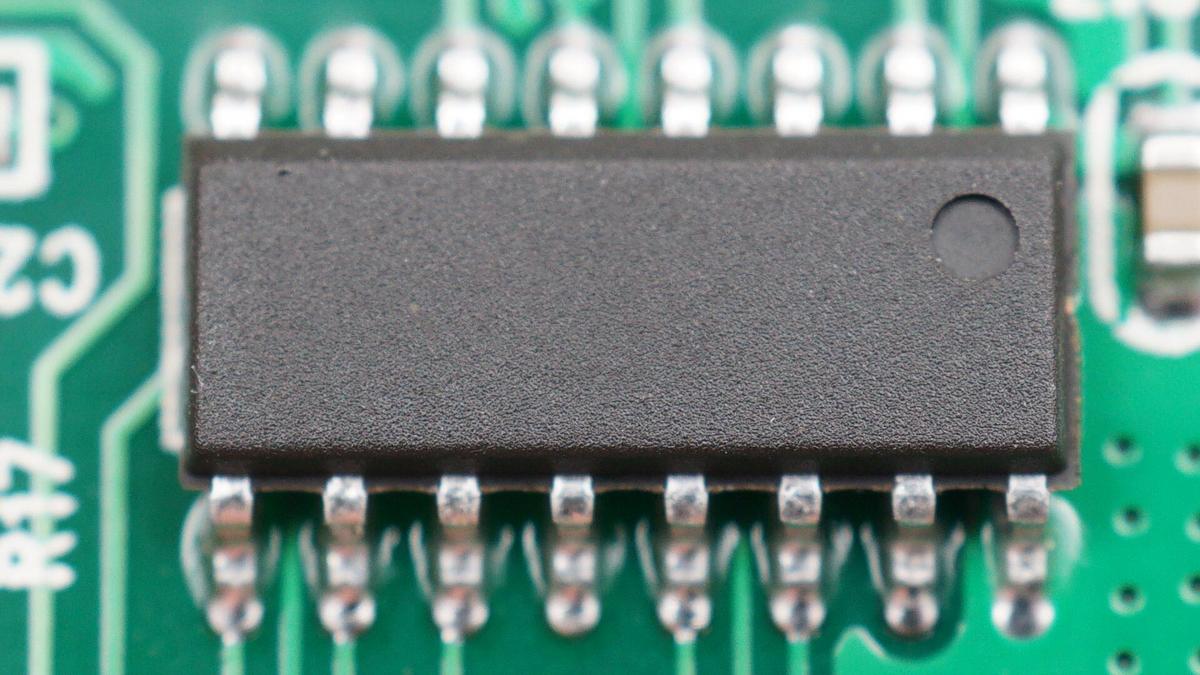

無絲印芯片特寫。

? ? ? ? ??

下面以白色電池為例進行拆解。

將電池塑料片撕掉。

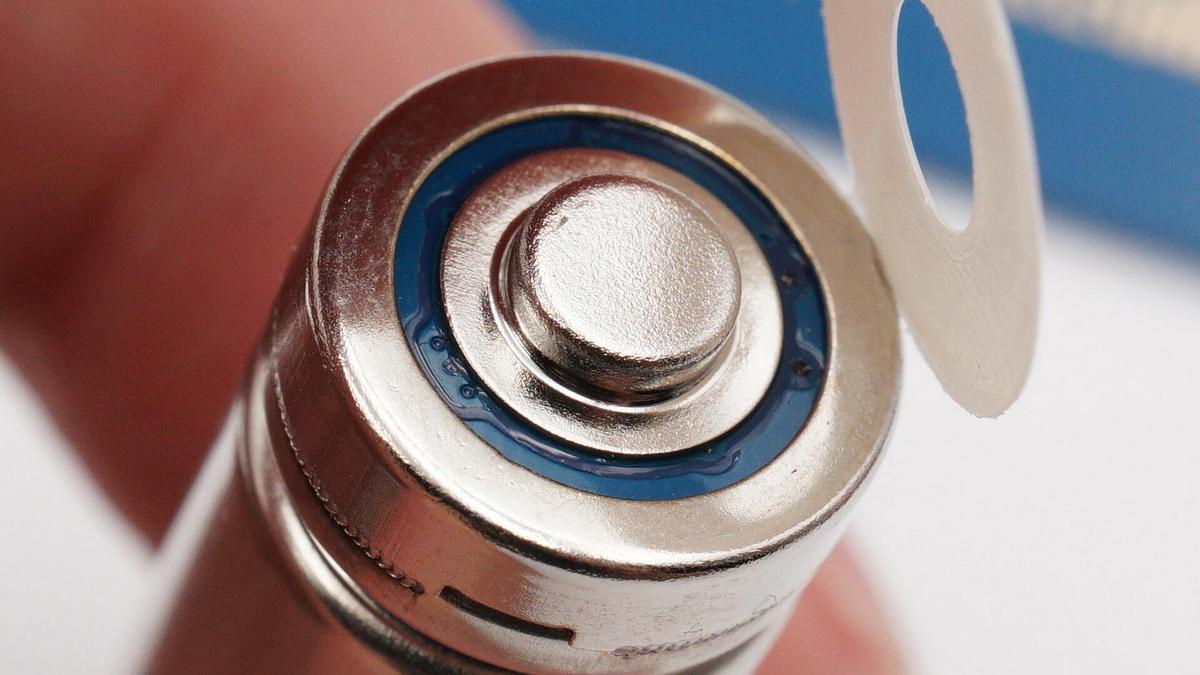

電池正極頂面貼有環形絕緣紙。

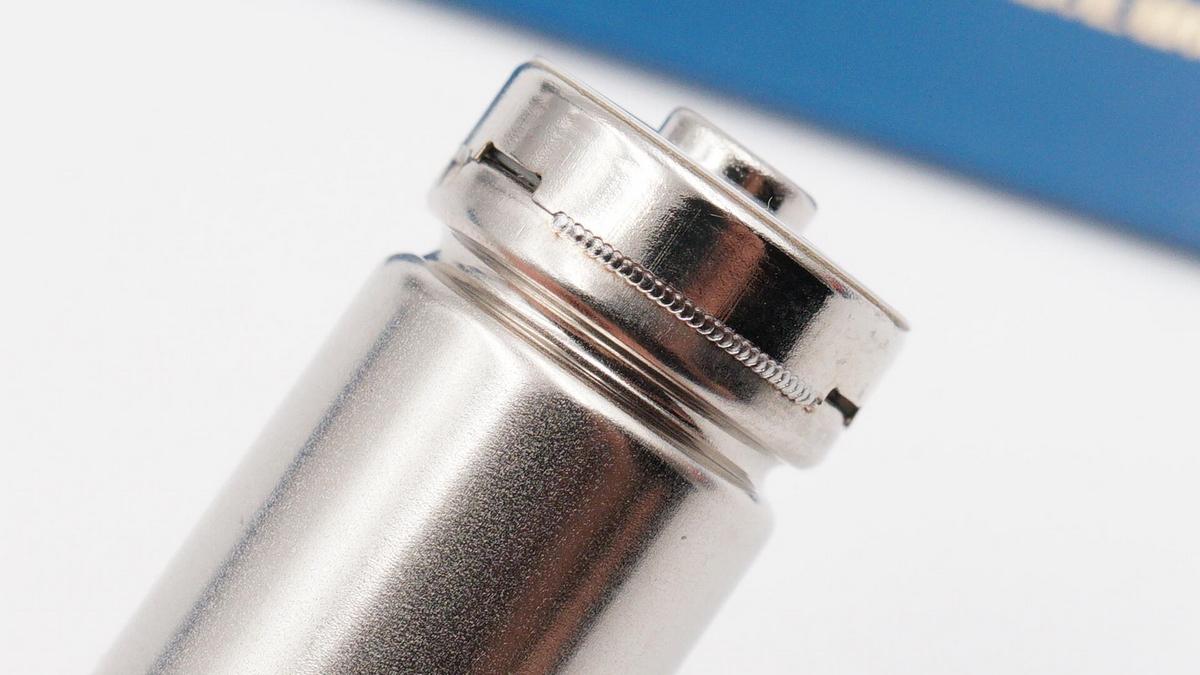

頂蓋點焊封裝，兩邊都有鏤空凹槽，下方區域內凹。

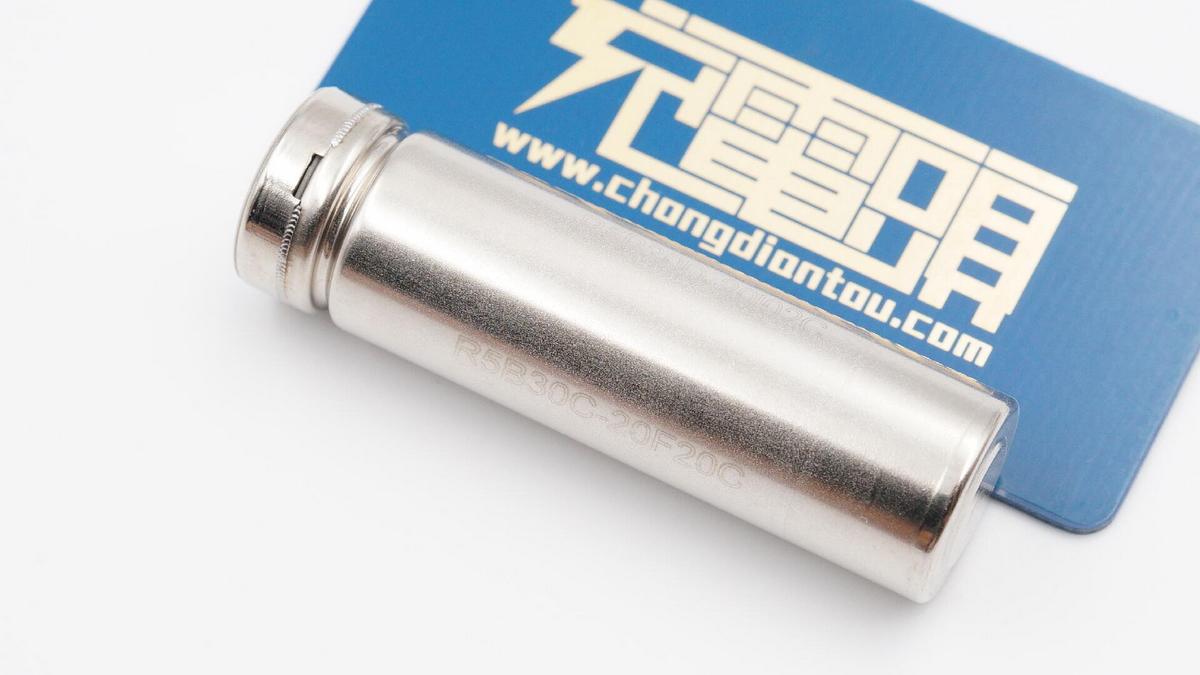

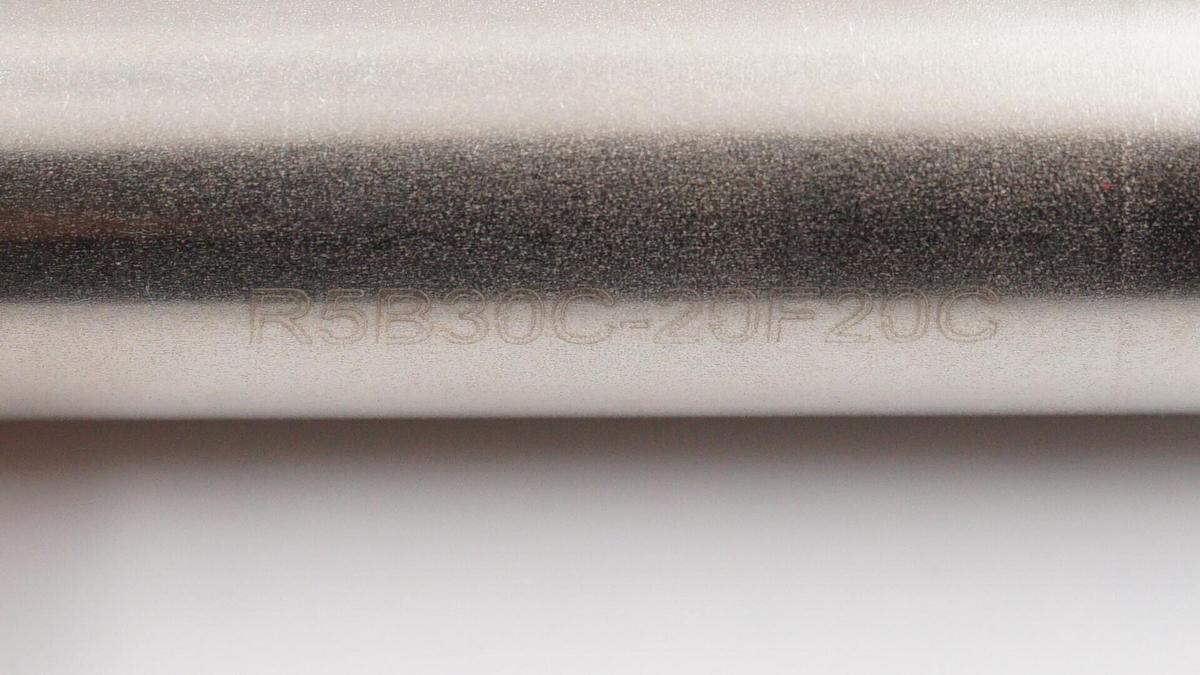

腰身外殼上有R5B30C-20F20C字樣。

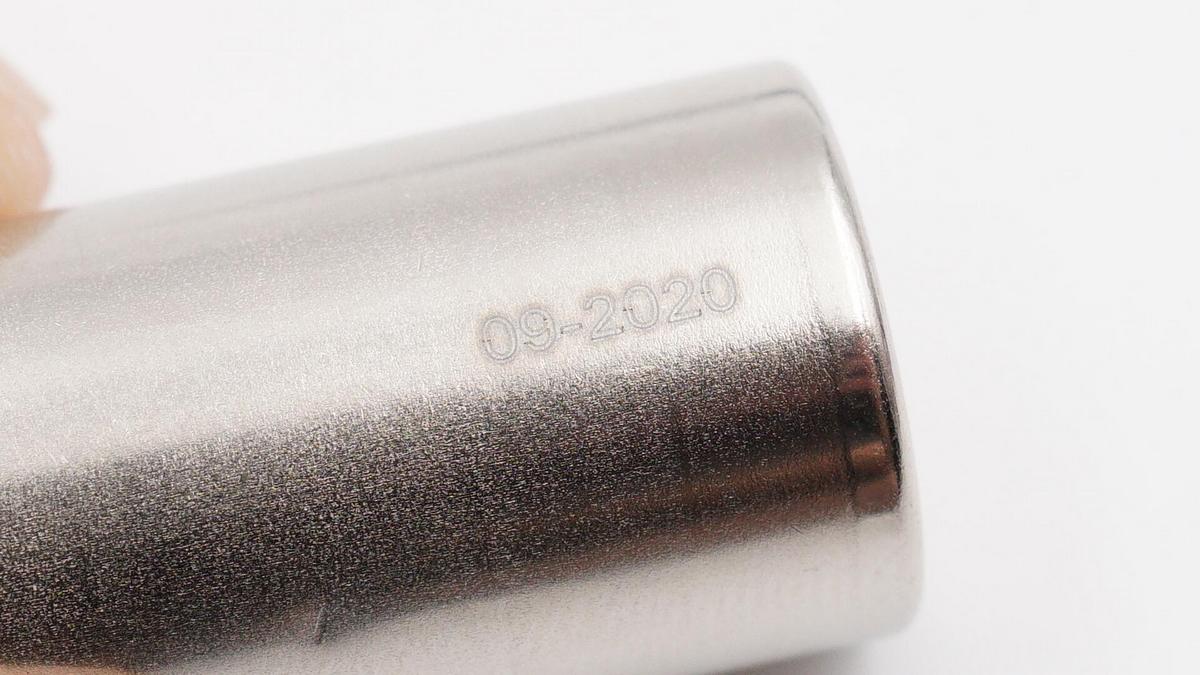

底部有電池生產日期：2020年9月。

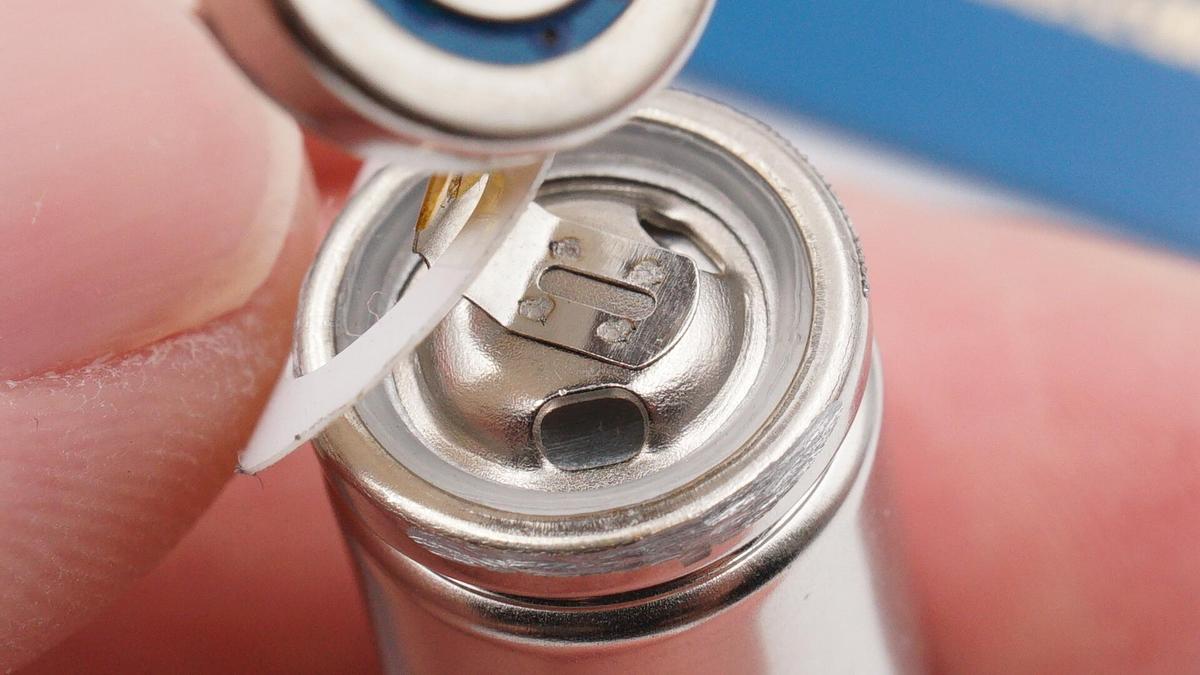

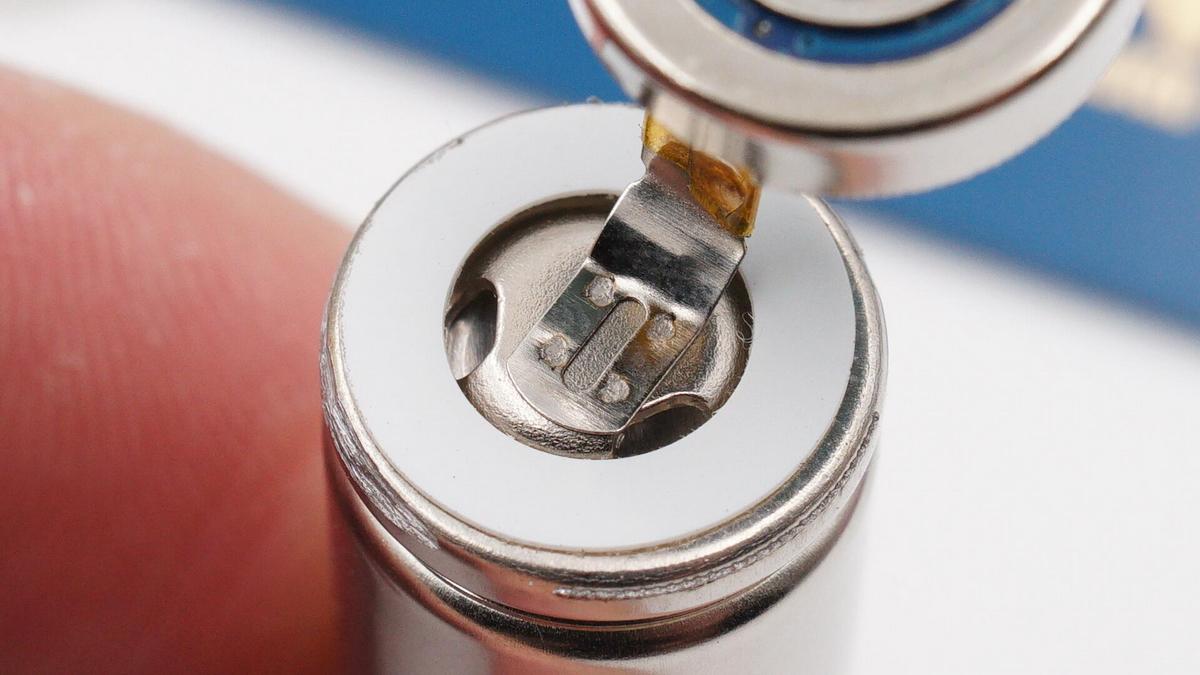

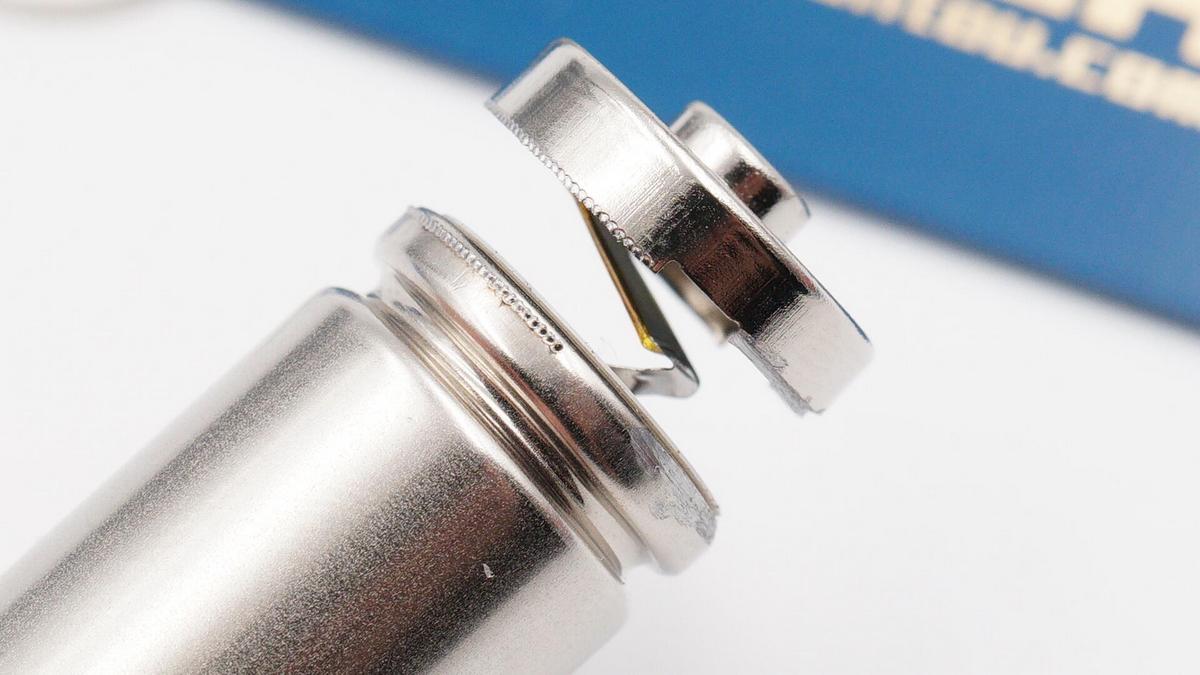

將電池頂蓋拆下，兩部分通過金屬片連接通電。

金屬片點焊處理，外環也貼有絕緣紙。

下方凹槽里注膠，中心機身殼凸起中空。

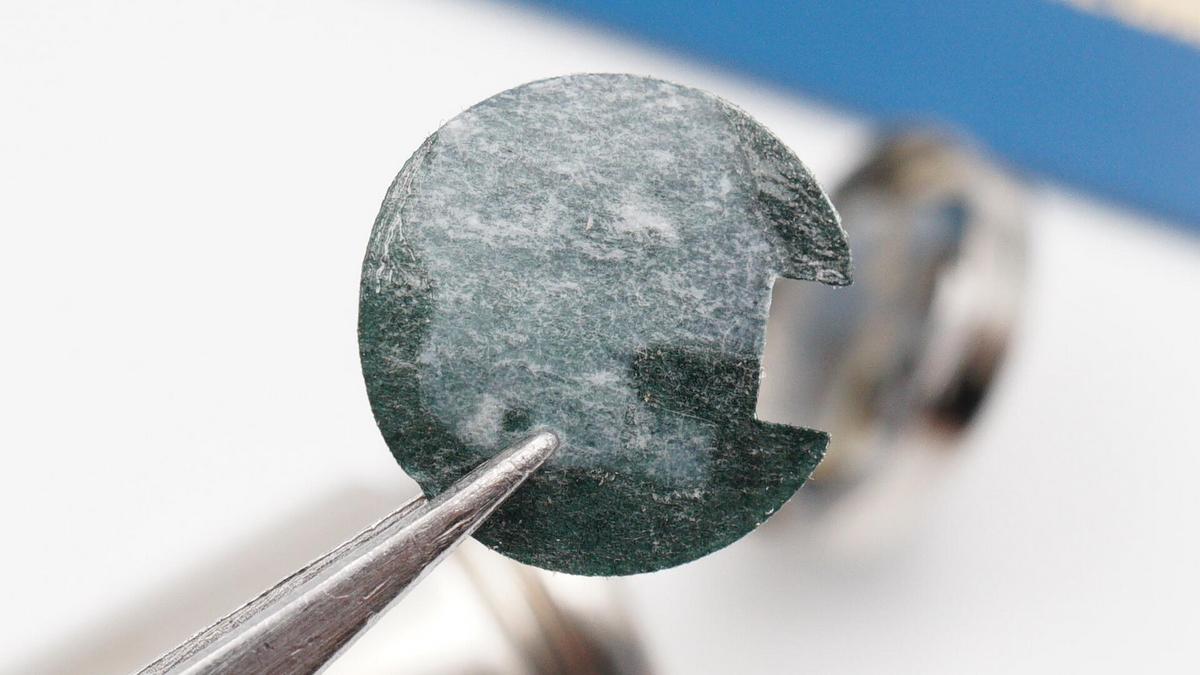

頂蓋部分貼有青稞絕緣紙。

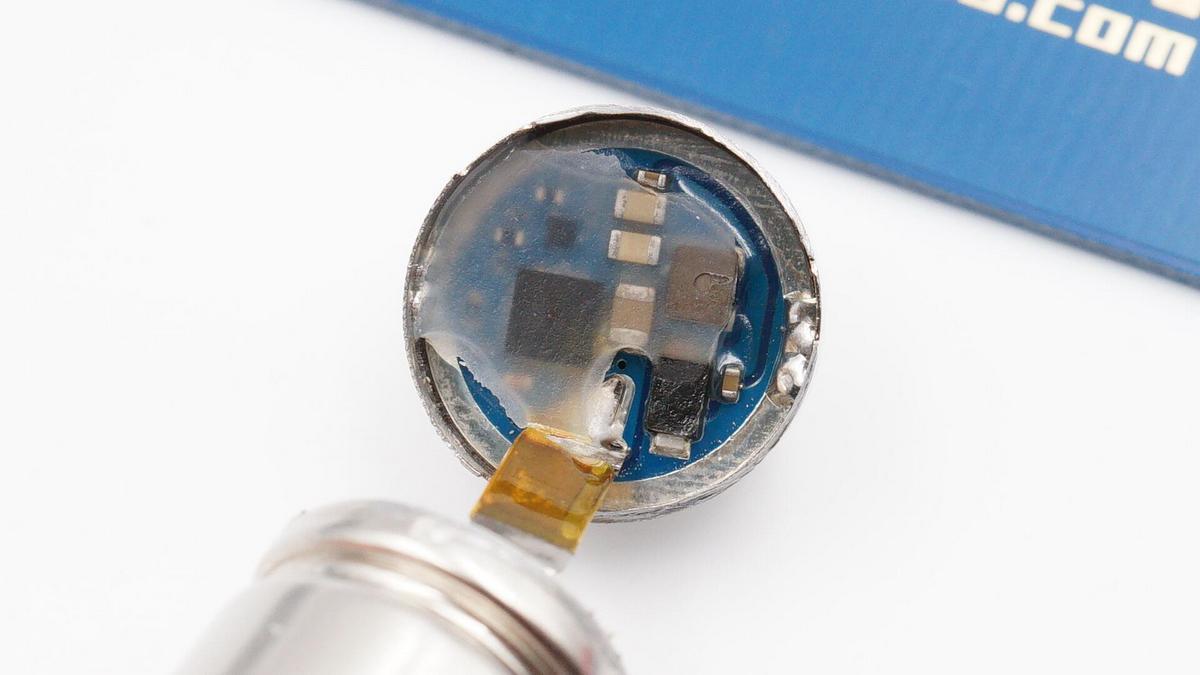

撕掉青稞絕緣紙可以看到頂蓋里嵌有一塊PCB板，并且注膠保護；連接金屬片包裹絕緣膠帶。

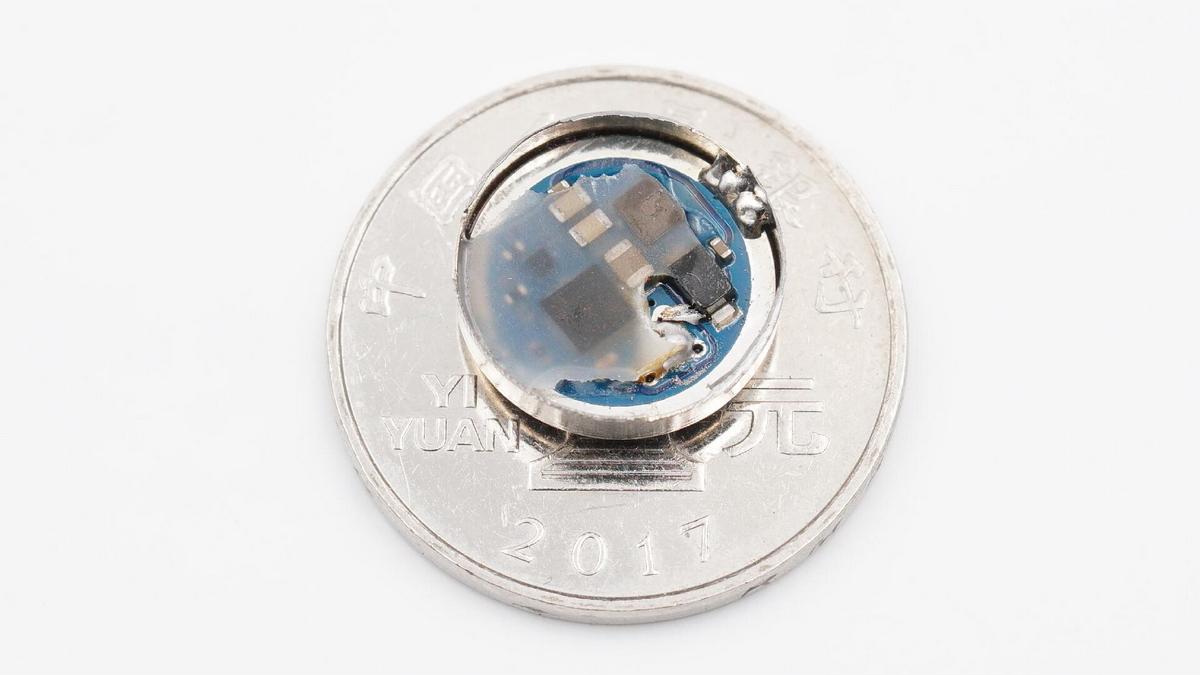

為直觀表現PCB板大小，將整個模塊和一元硬幣進行對比如圖。

? ? ?

將PCB板取出。

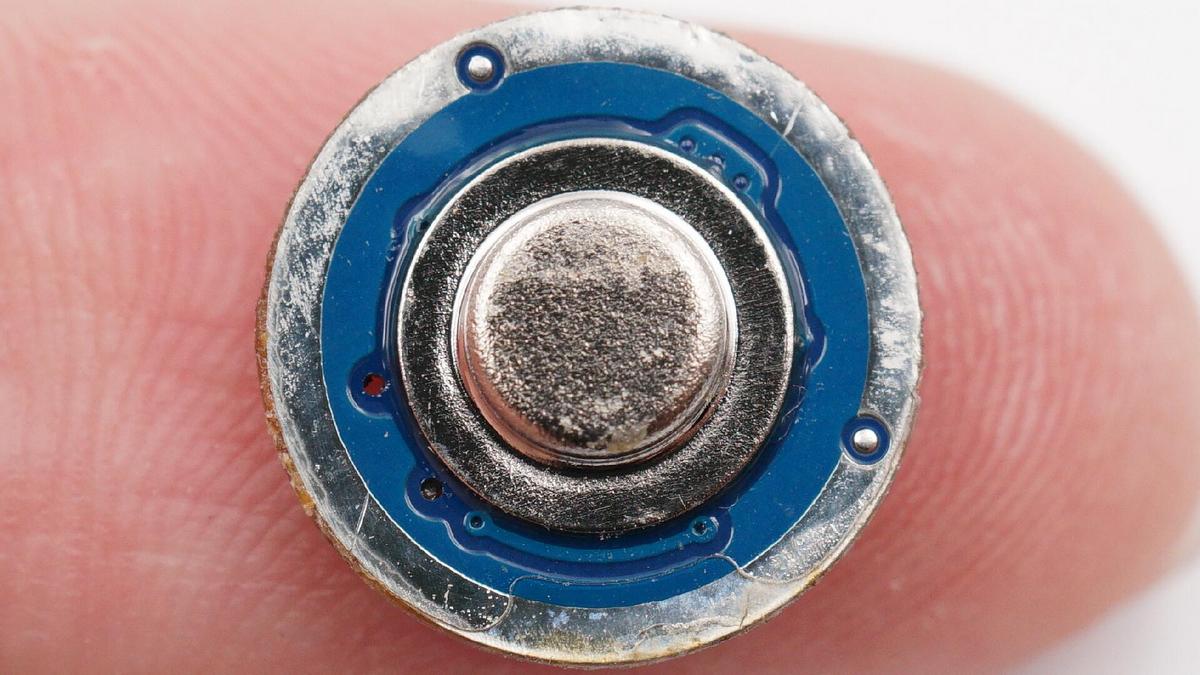

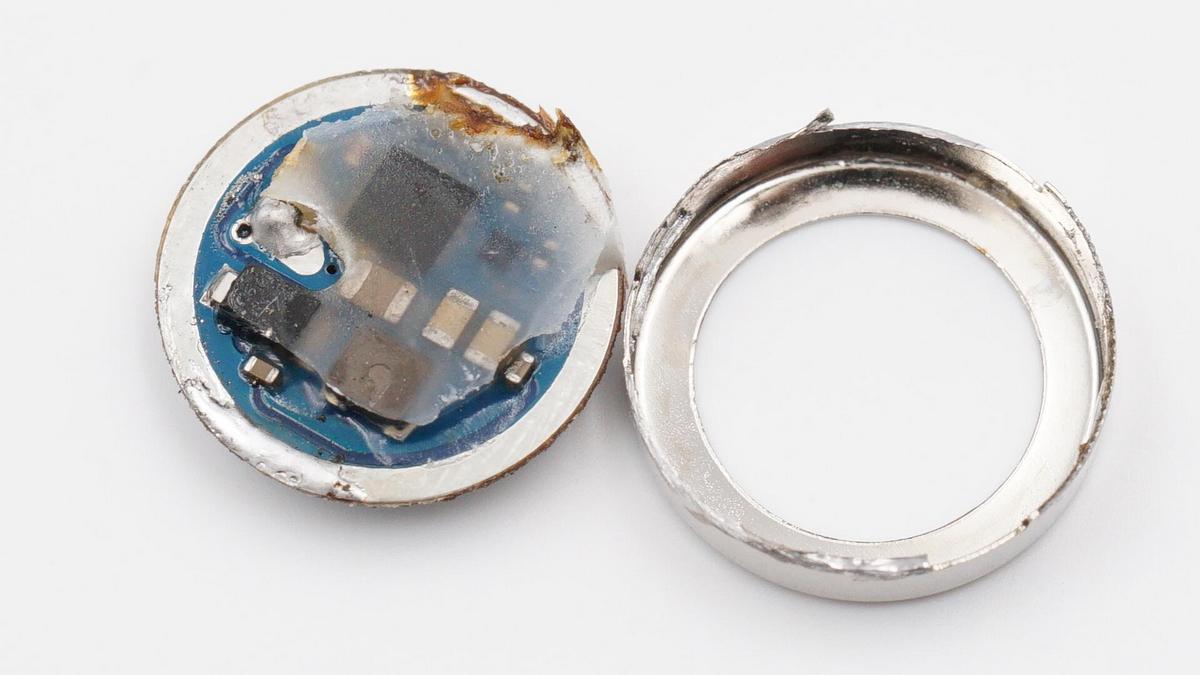

PCB板嵌在金屬環里進行保護，并有固定柱固定。

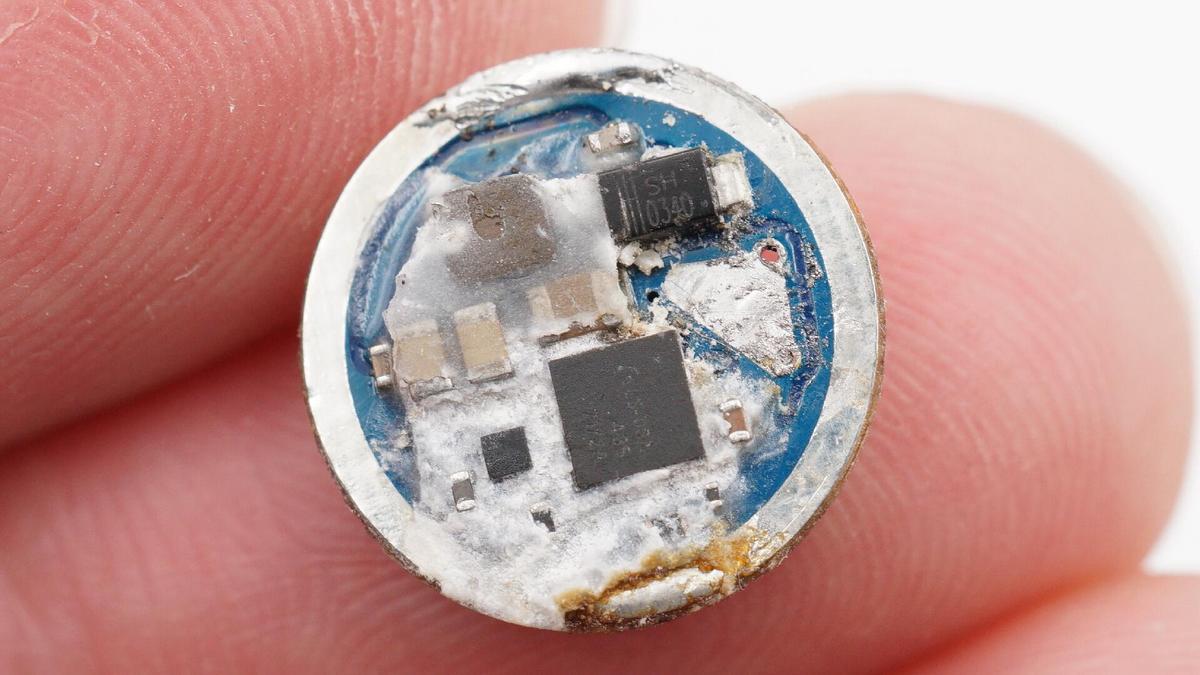

將背面膠水清理掉，可以看到設有二極管、電感和方塊芯片。

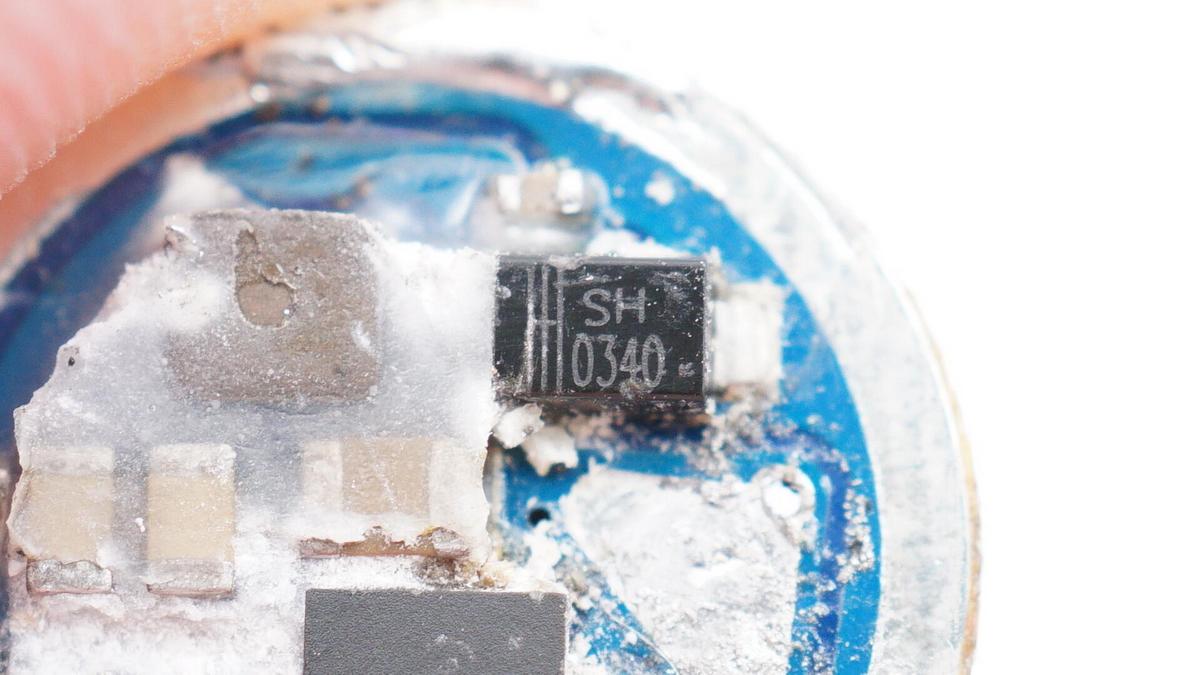

二極管和電感特寫。

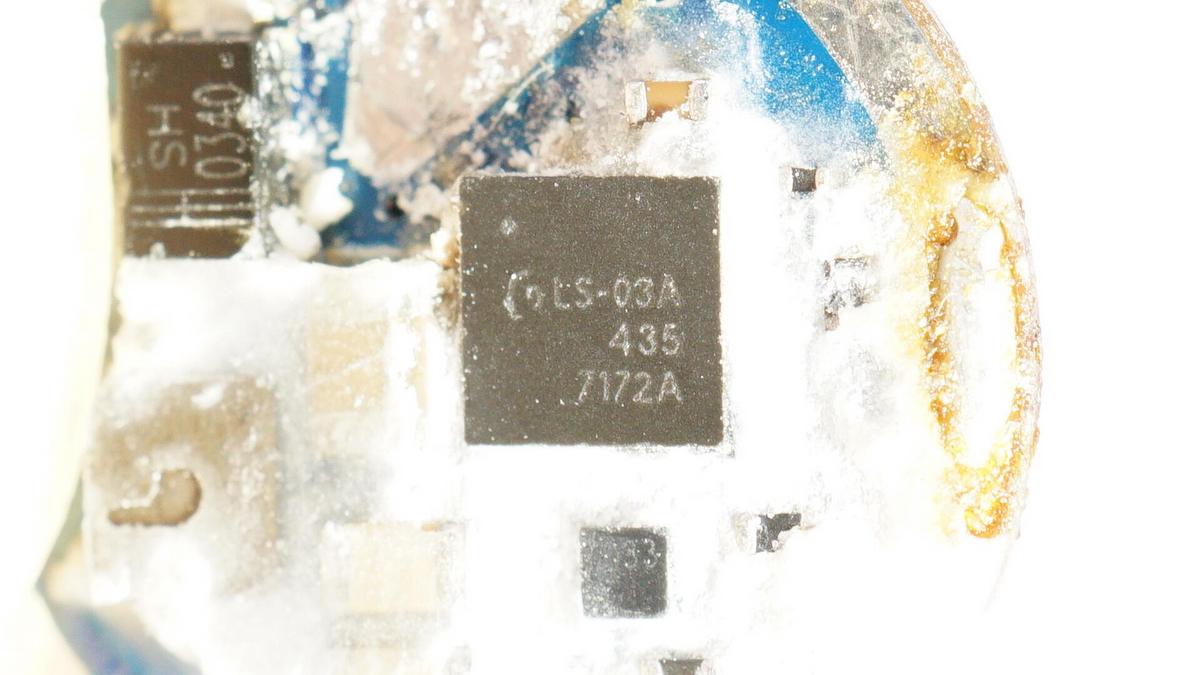

方塊芯片是鈺泰ETA6017。

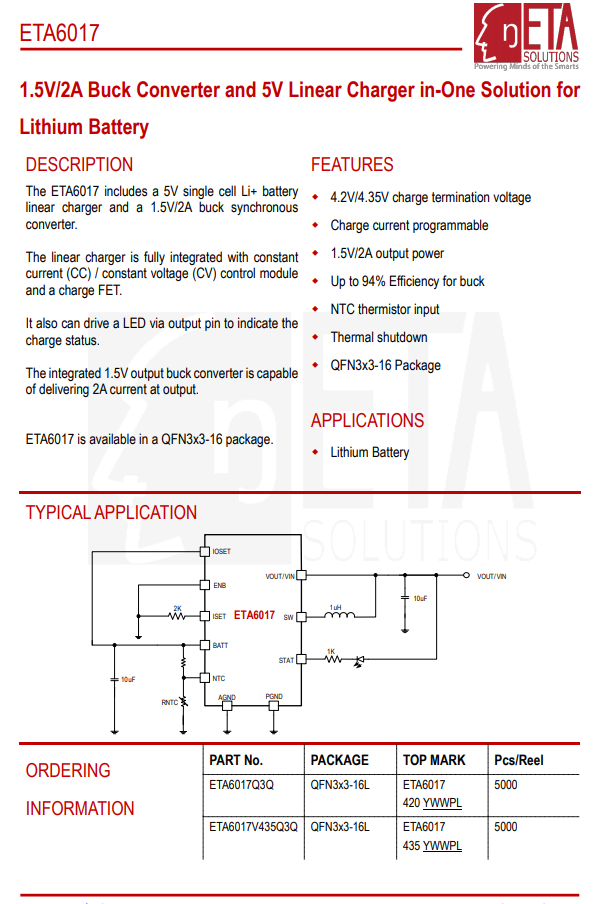

鈺泰ETA6017資料信息。

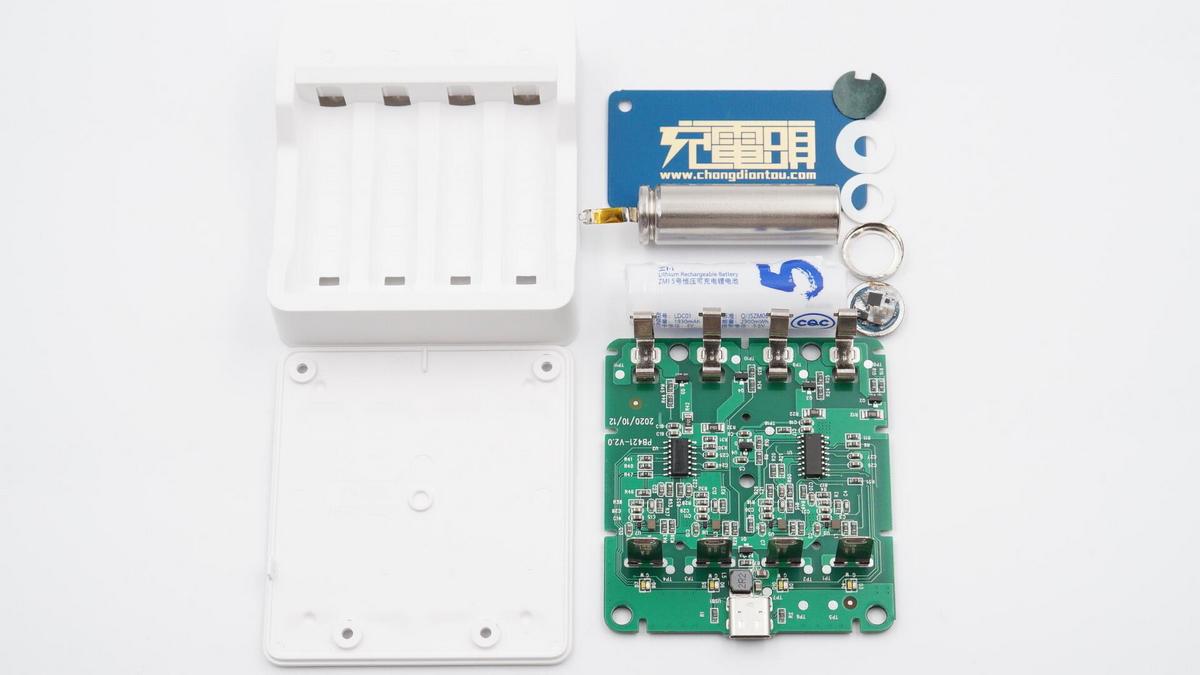

全部拆解完畢，來張全家福。

充電頭網拆解總結

紫米可充電5號鋰電池套裝四顆5號電池足夠用戶某一設備實現無限續航，同時電池可保持1.5V恒壓輸出，即便電量減少了也不會出現“有氣無力”的情況，讓設備靈敏度一直得以保持。此外作為可充電鋰電池，對環境來說也非常友好。電池充電器設計也很有意思，電池槽加深設計，5號/7號電池都能充，實用性強。

充電頭網通過拆解了解到，電池頂部金屬蓋點焊封裝十分牢固，內部注膠以及粘貼絕緣紙進行保護，PCB板嵌在金屬環里。
