此前MI小米推出了一款33W PD快充氮化鎵充電器，憑借小巧精致的造型以及不錯的性價比，立馬引起很多人的關注。而ZMI紫米也緊跟“大哥”腳步推出了一款迷你33W氮化鎵充電器，這一策略之前在發布20W充電器時也使用過，兩品牌同時發布產品。

小編在拿到紫米33W氮化鎵充電器后，和小米的初步對比發現，這兩款充電器造型、性能上都一樣。不過也不能因此草率下結論說這兩款充電器就是一樣的，畢竟充電器內部不可見，說不定方案就有些許差別。那么下面充電頭網就對紫米這款進行詳細拆解，看看內部具體設計。

一、紫米33W氮化鎵充電器外觀

? ?? ? ? ? ??

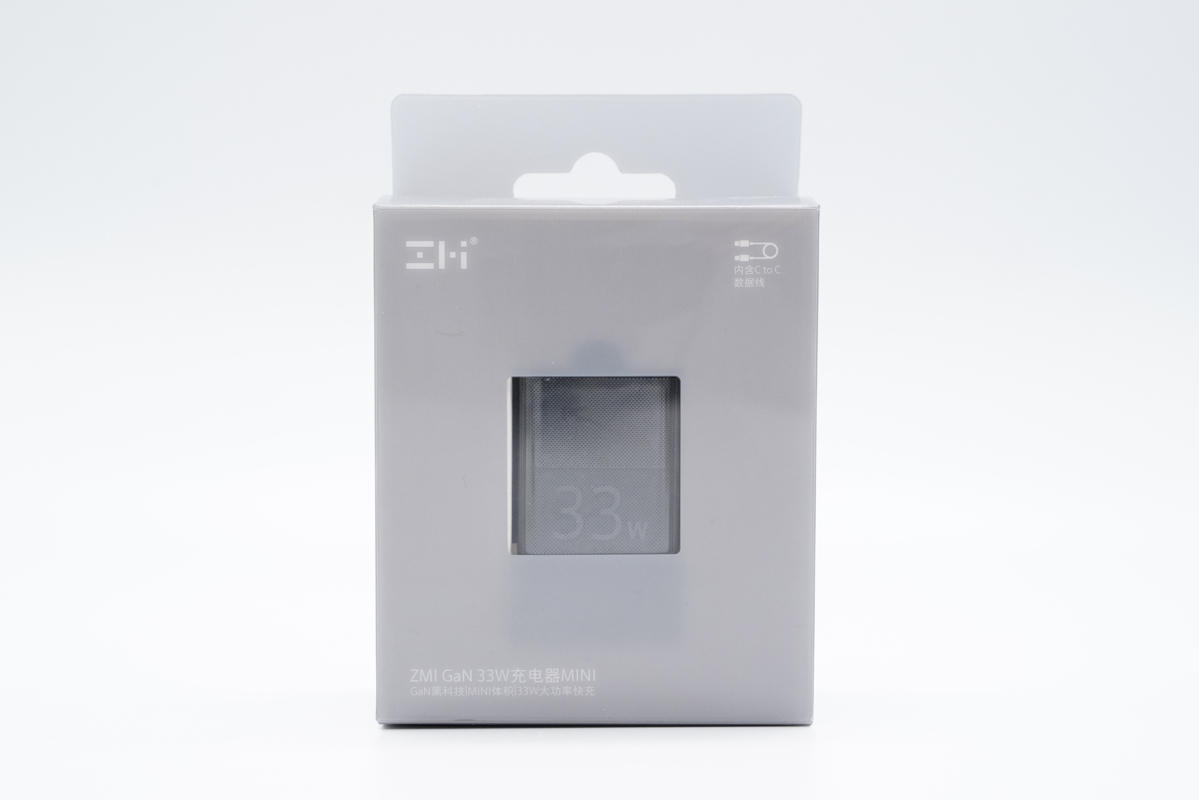

產品采用塑料外包裝盒，整體為灰色，頂部帶有掛鉤設計，正面中心透明處理，可以觀察充電器實體。此外正面上方印有ZMI logo以及CC數據線標識，下方印有充電器名稱。

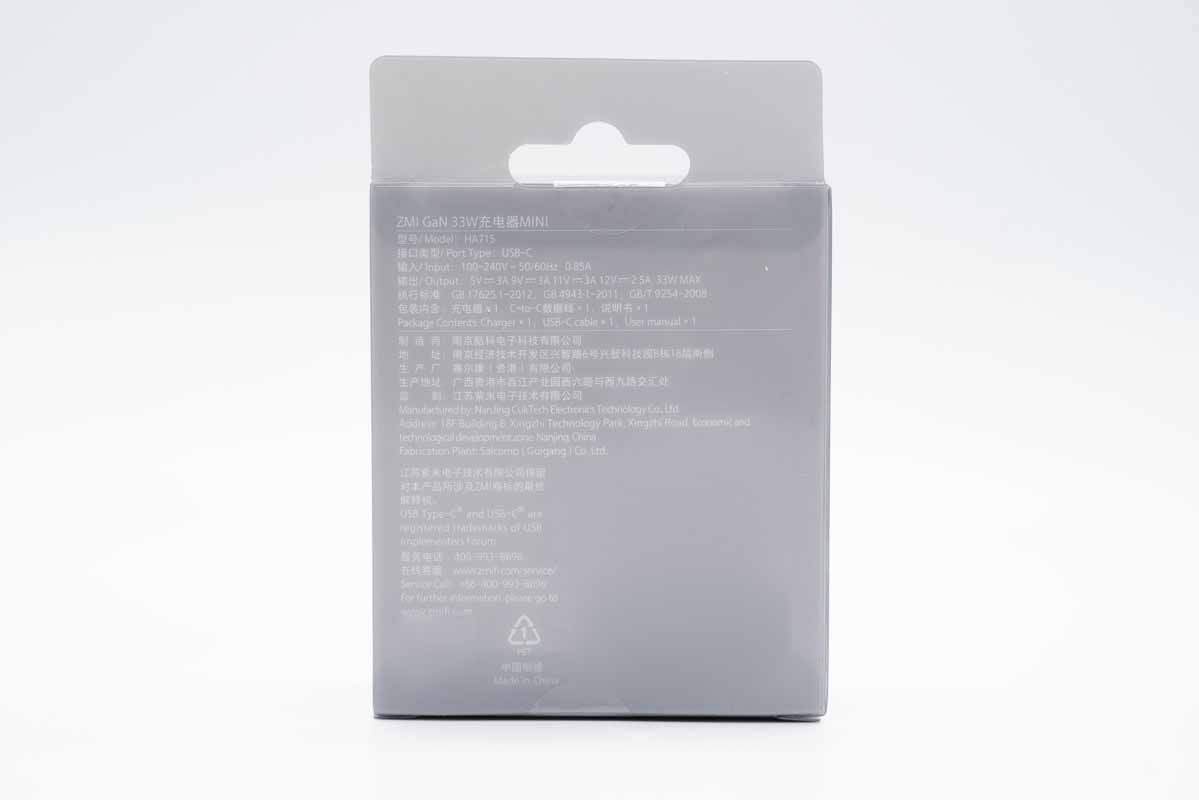

盒子背面印有充電器參數以及商家信息。

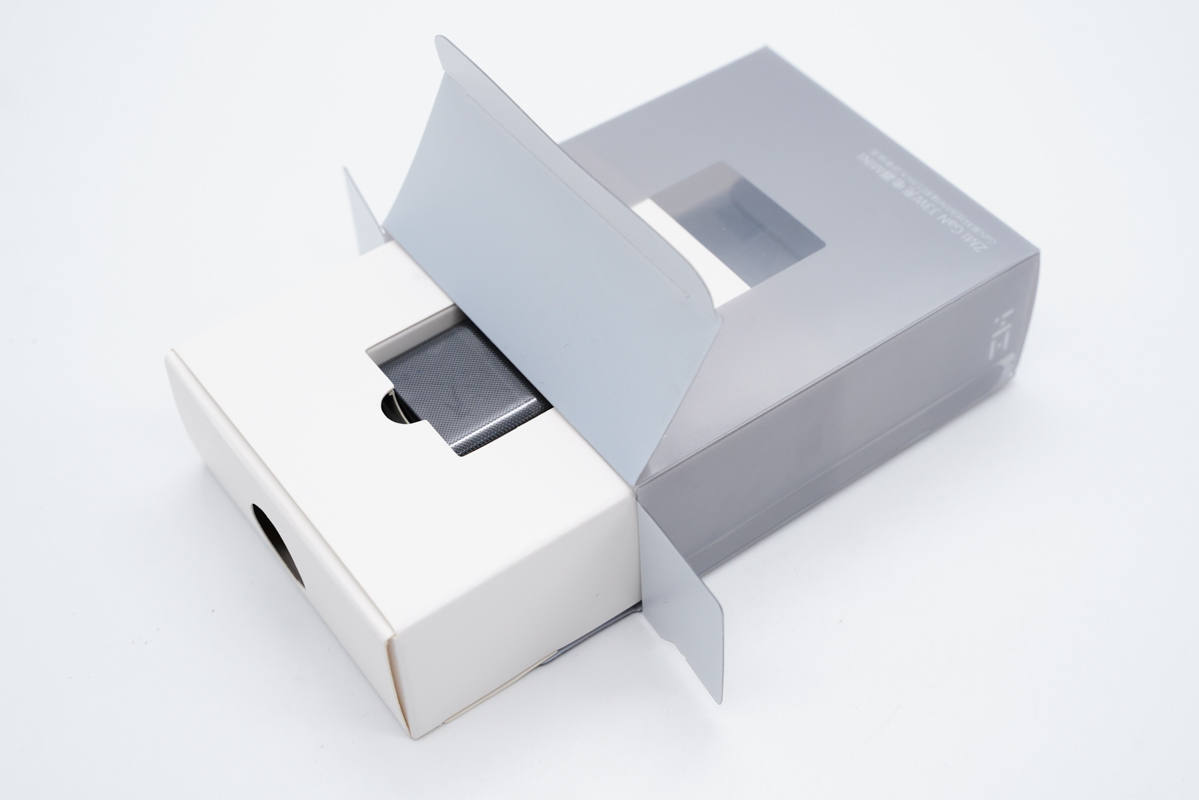

內部采用紙盒固定保護充電器。

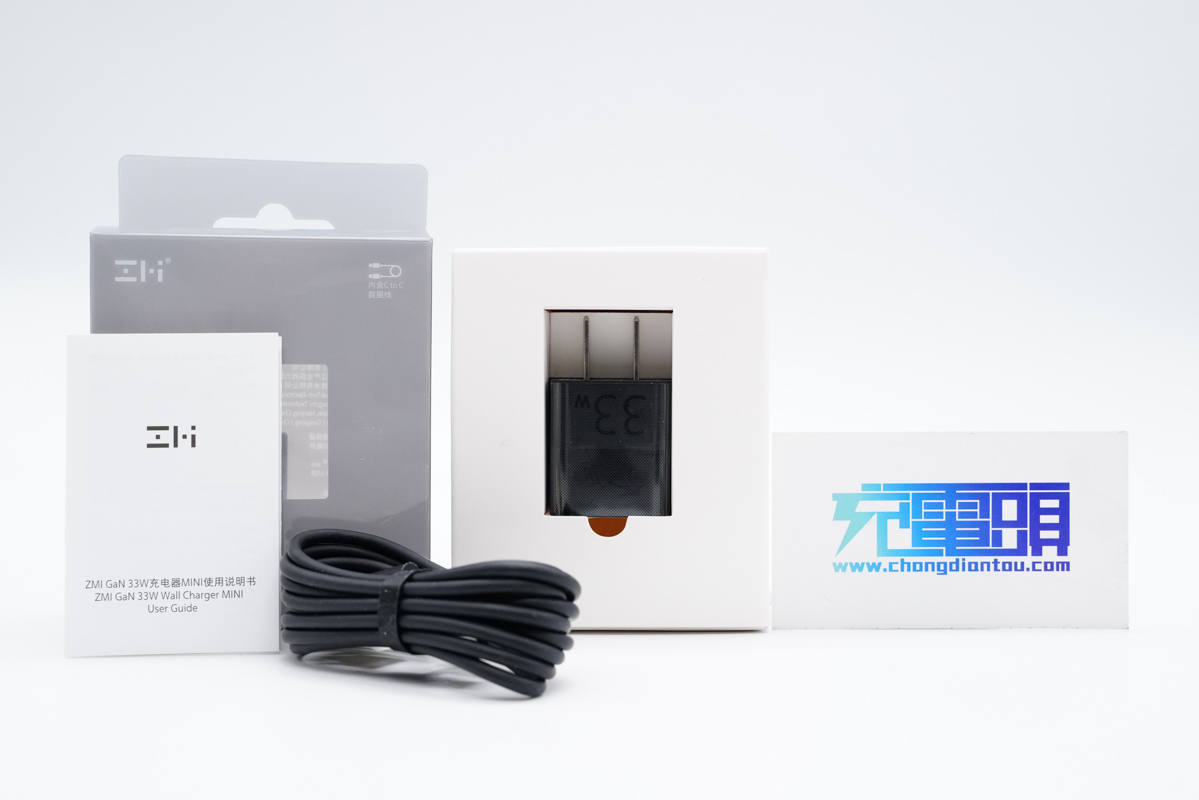

包裝內含充電器、CC數據線以及使用說明書。

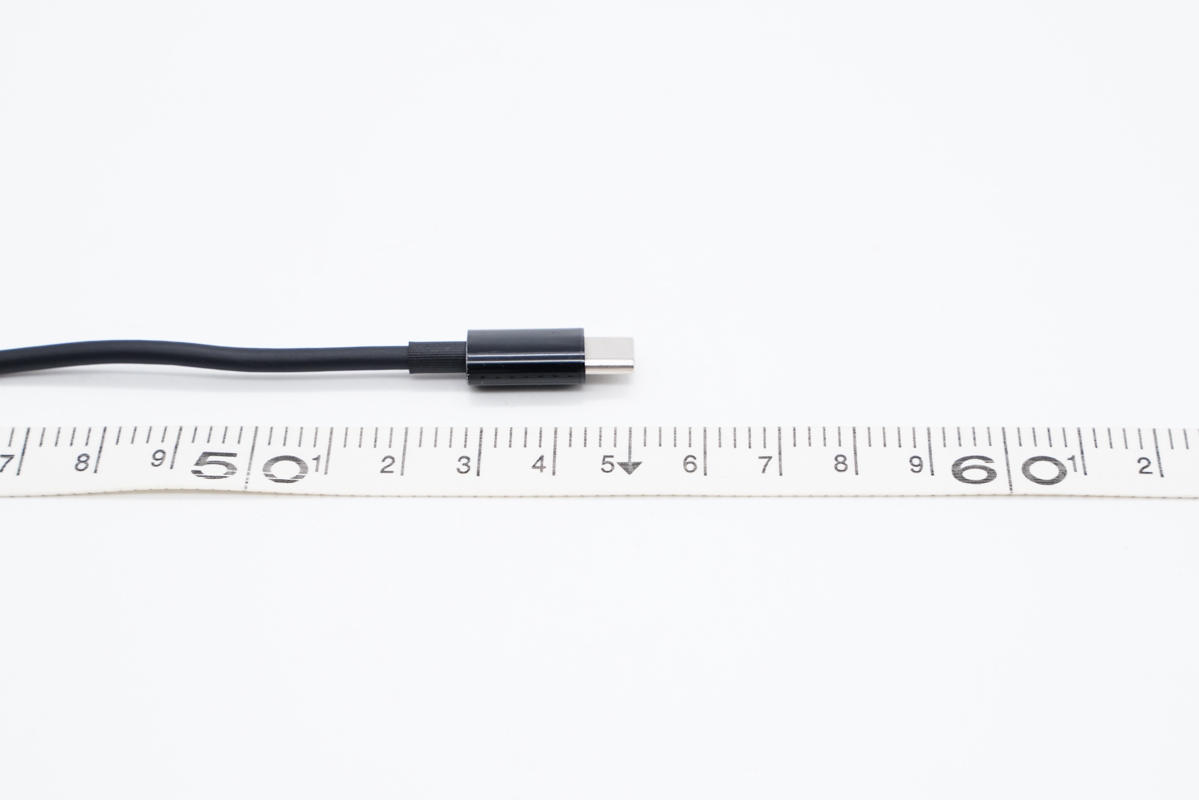

整根線纜長度約為155cm。

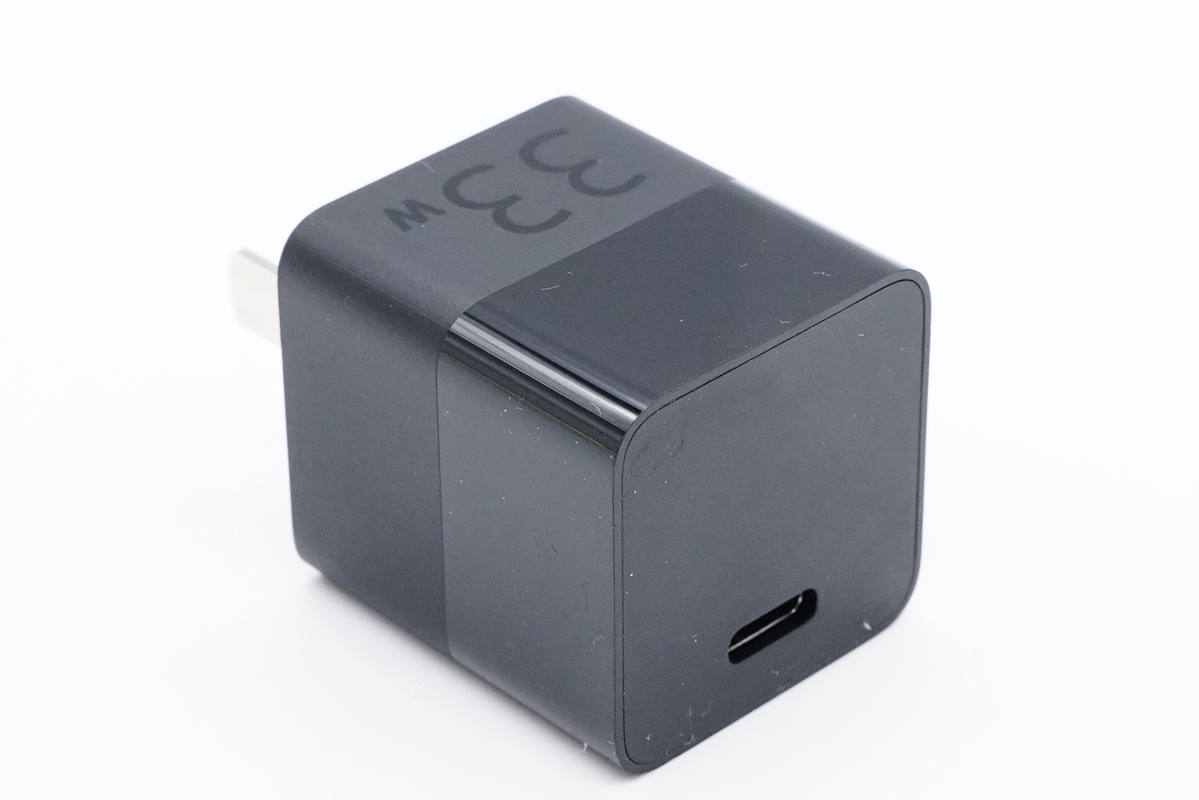

充電器采用PC阻燃材質黑色外殼，方塊造型設計，上下端切面且邊緣棱邊分明。

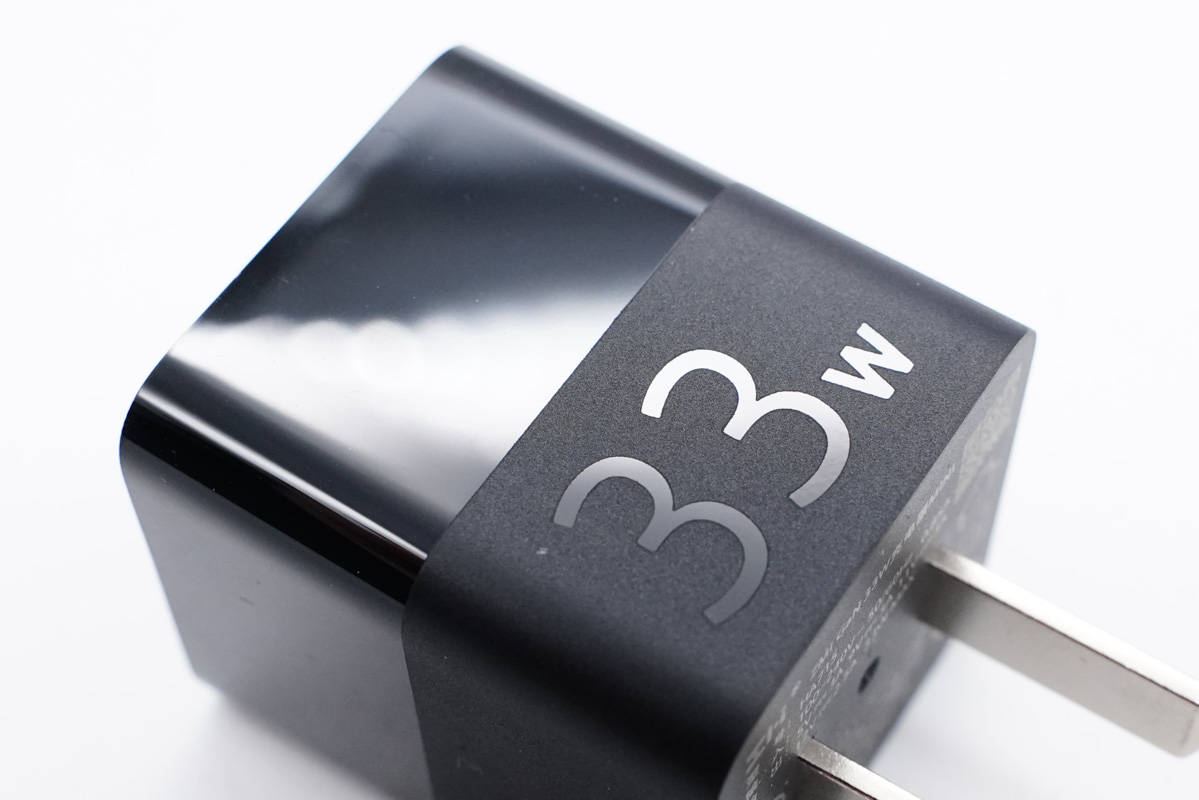

腰身采用亮面和磨砂撞色設計，各面之間過渡圓潤，其中一面上通過凹印33W字樣。

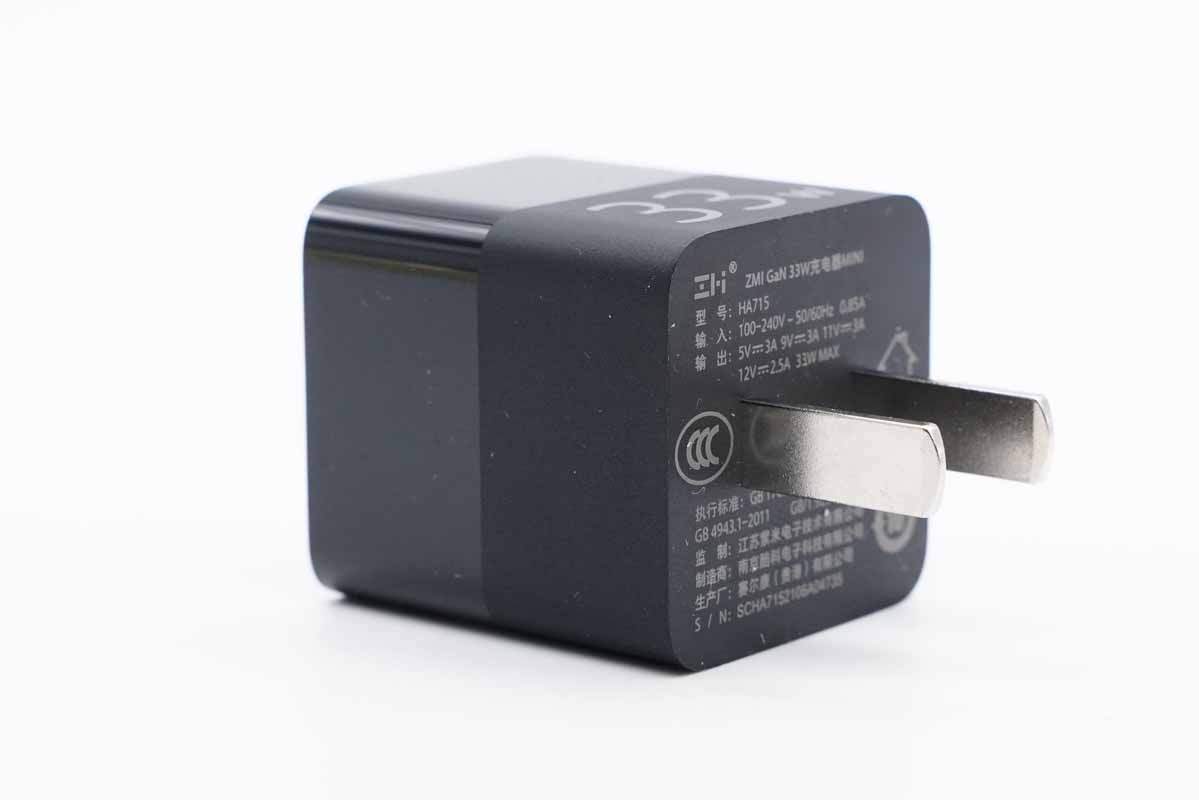

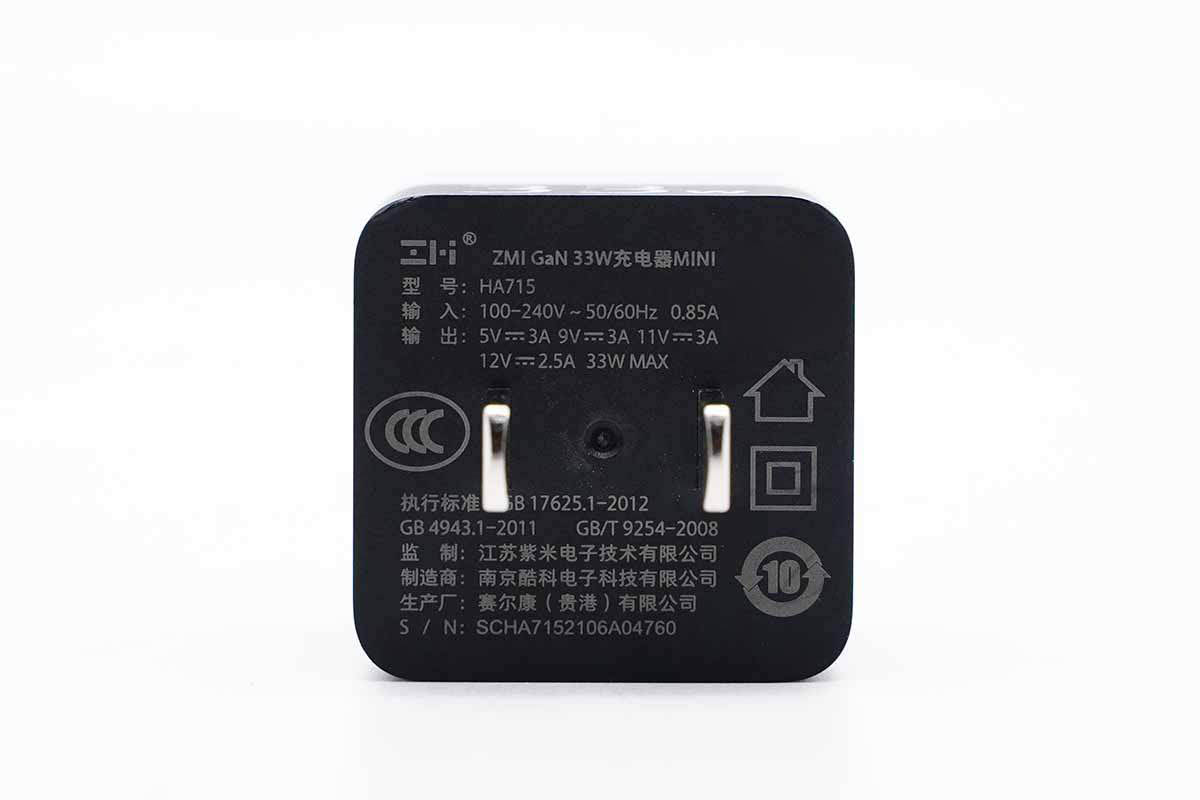

充電器采用固定式國標插腳，輸入端外殼上標注有參數信息。

型號：HA715

輸入：100-240V~50/60HZ?0.85A

輸出：5V3A、9V3A、11V3A、12V2.5A，33W MAX

監制：江蘇紫米電子技術有限公司

制造商：南京酷科電子科技有限公司

生產廠：賽爾康（貴港）有限公司

產品已經通過了3C等認證。

值得一提的是，此前小米推出的65W氮化鎵USB PD快充充電器也由酷科研發，可見酷科在GaN氮化鎵充電器研發方面有很深的造詣。

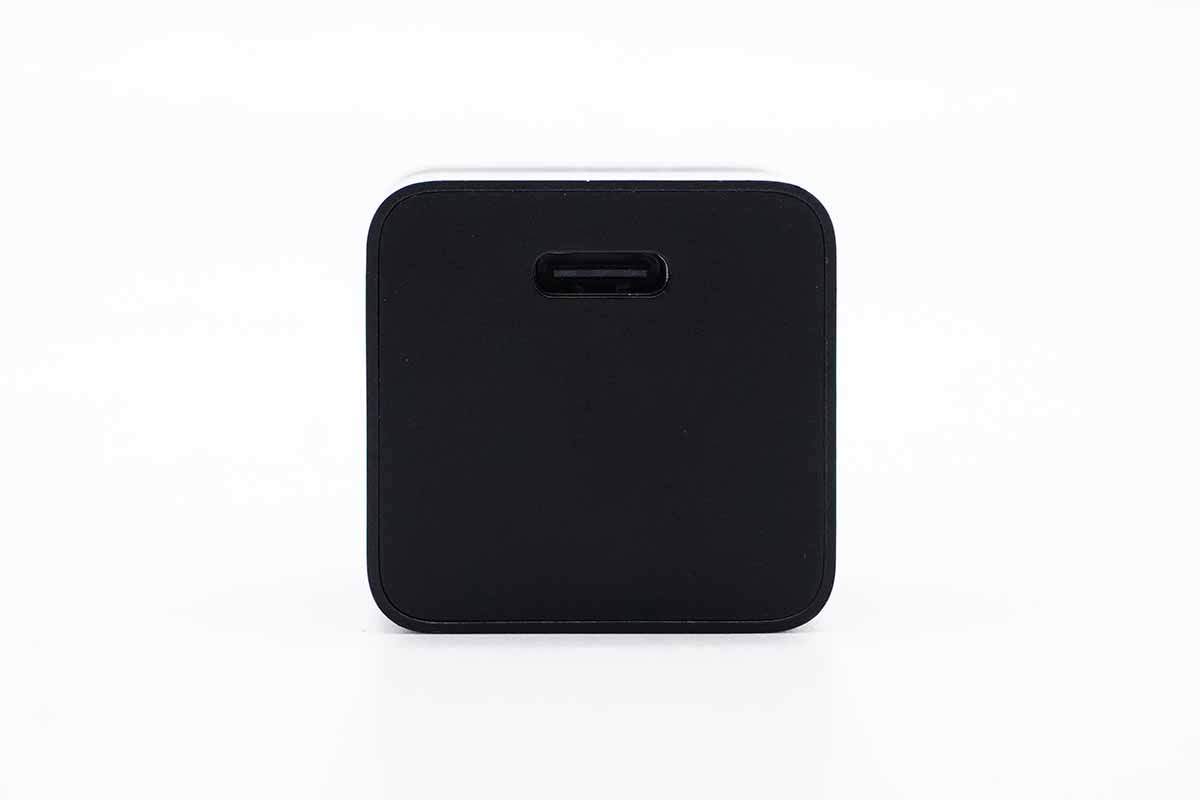

輸出頂面USB-C口靠側邊設計，黑色膠芯不露銅。

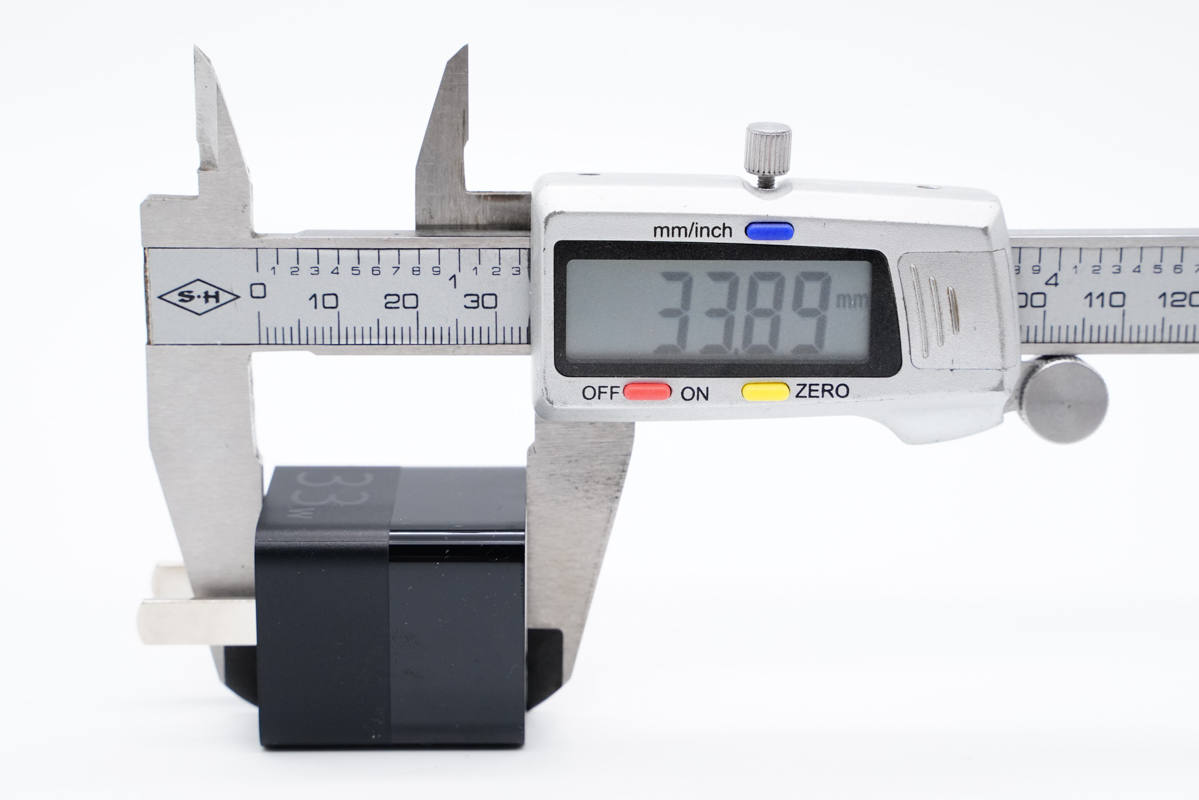

使用游標卡尺實測充電器機身高度為33.89mm。

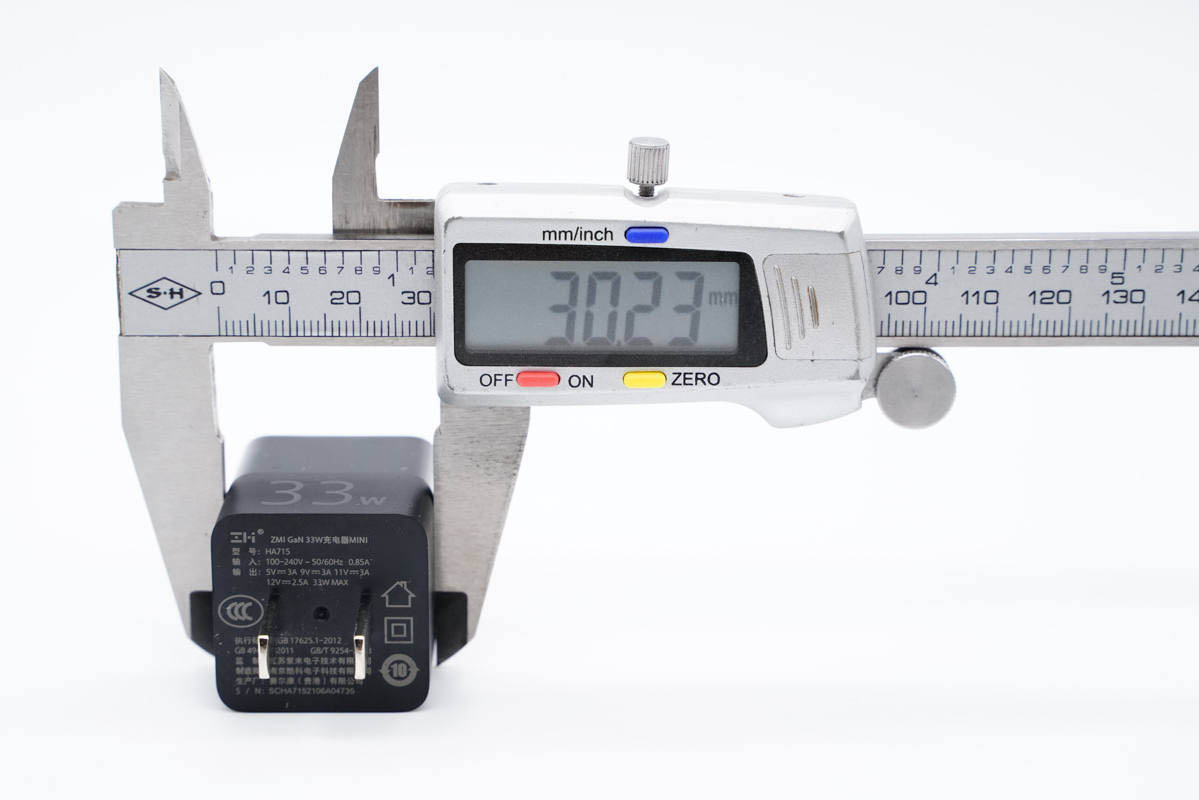

寬度為30.23mm。

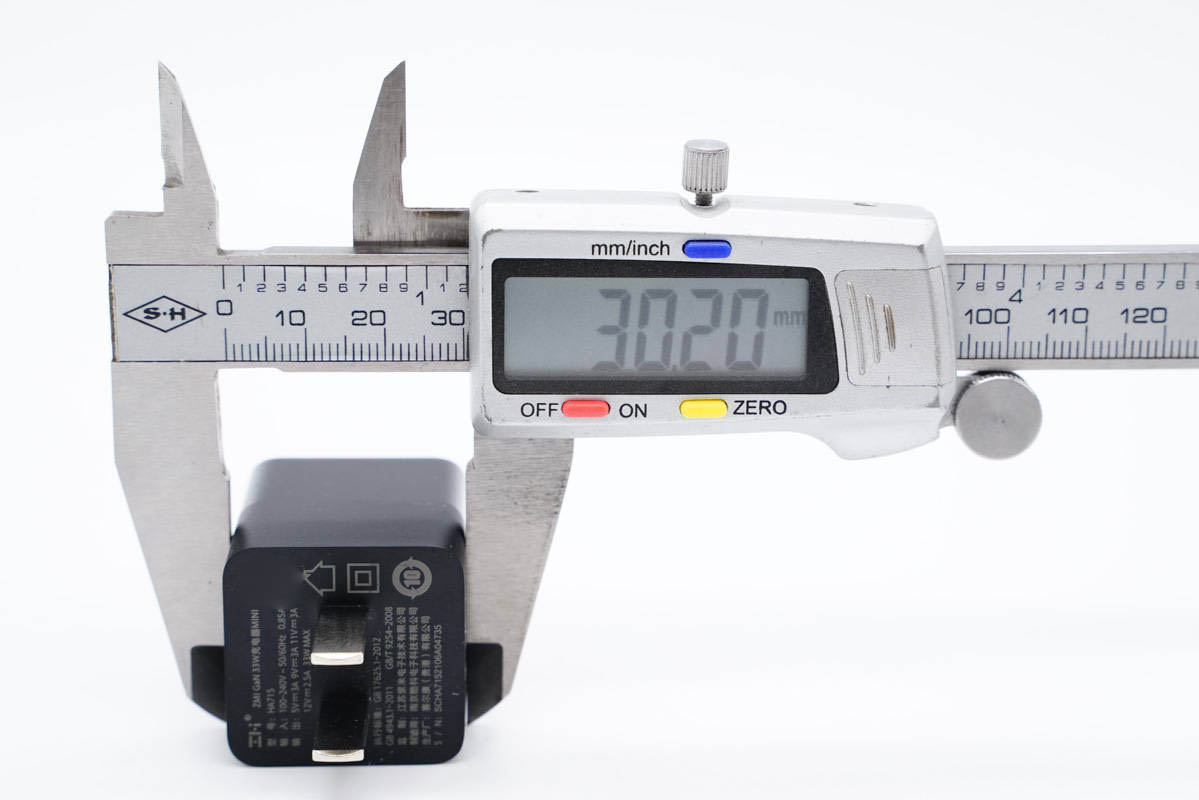

厚度為30.2mm。通過充電器三維可算得體積約為30.94cm3，功率密度約為1.07W/cm3。

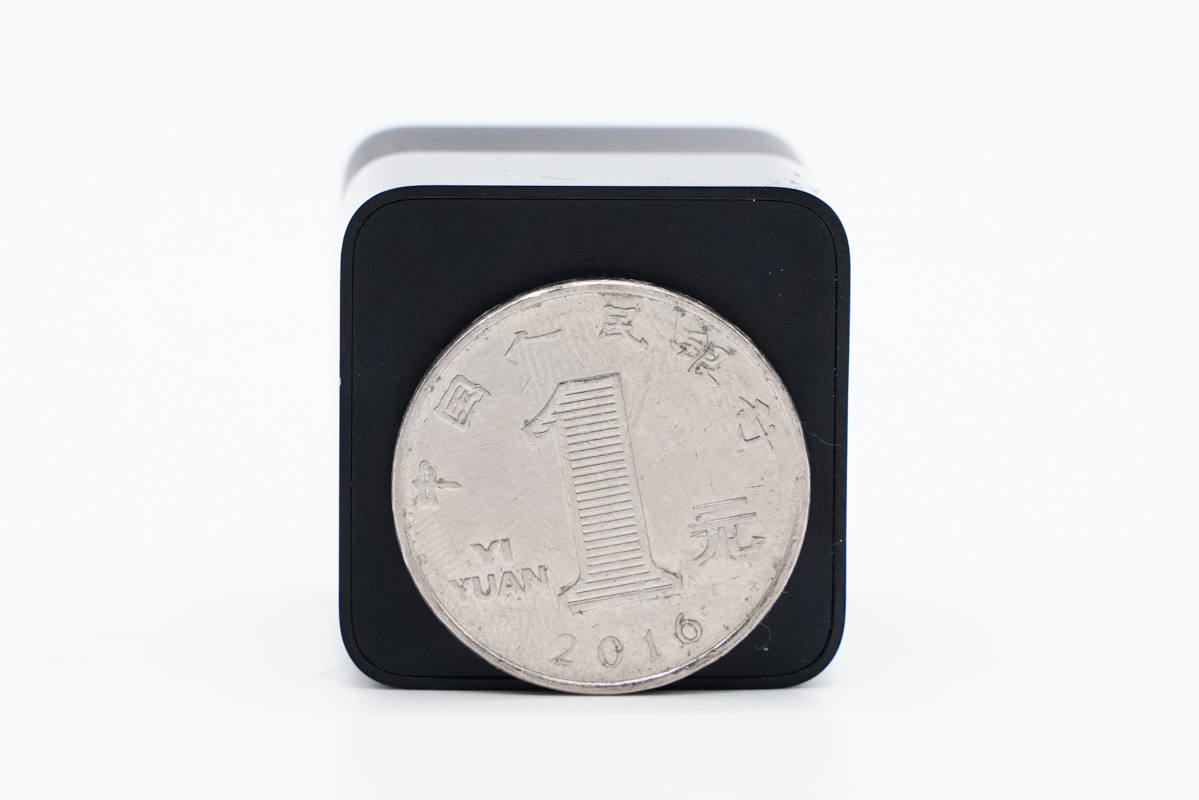

機身橫截面比一元硬幣的大一些。

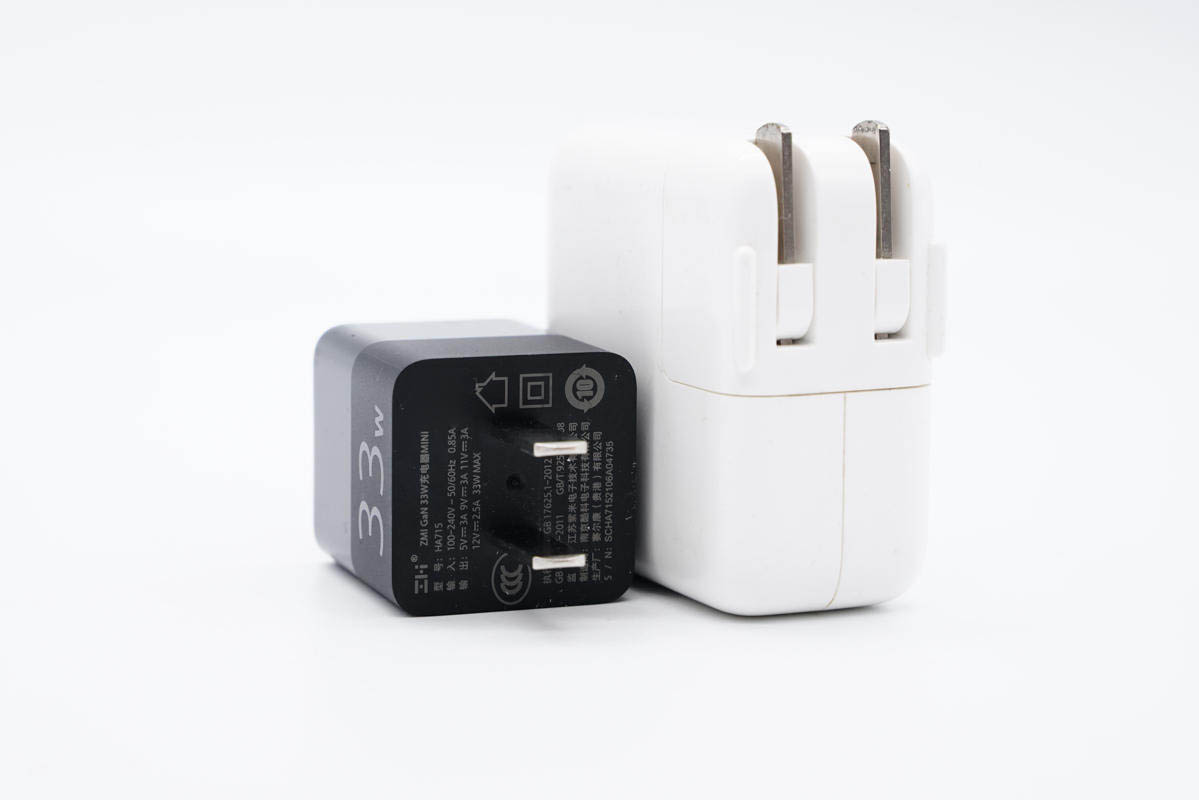

和蘋果30W充電器直觀對比，體積優勢非常明顯。

??

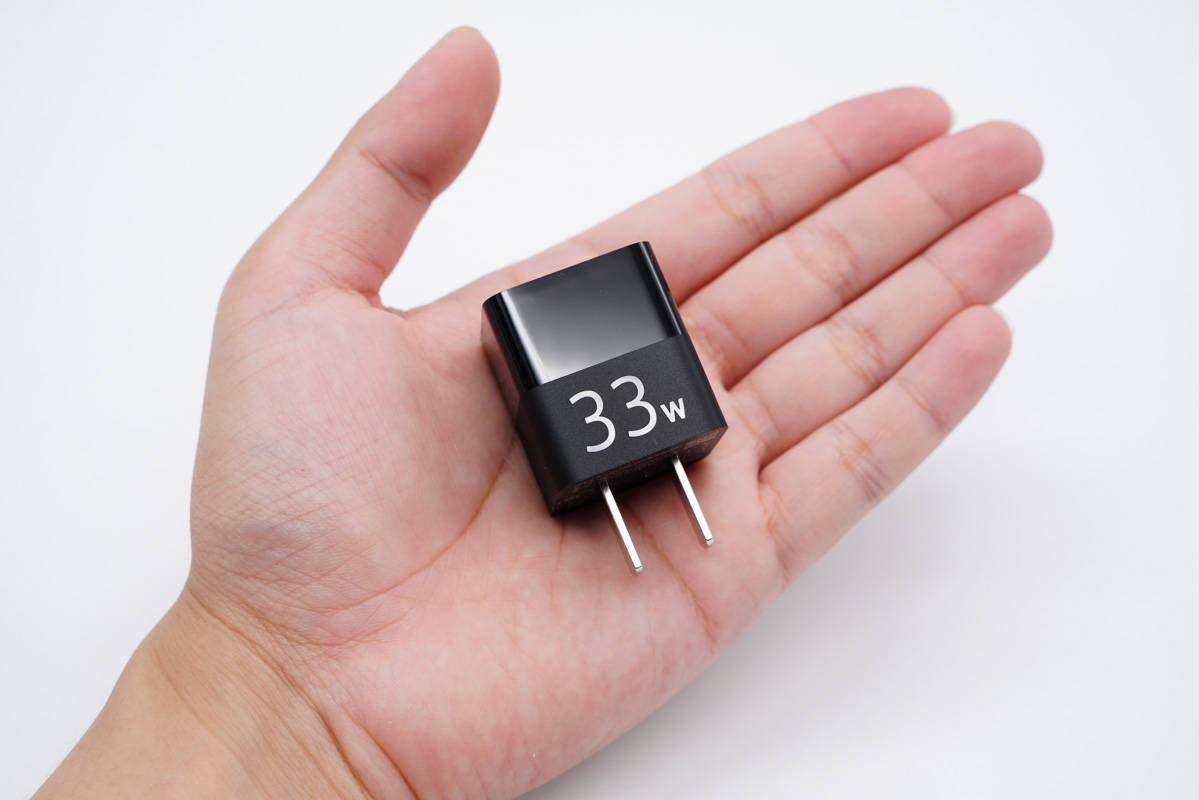

拿在手上的直觀感受。

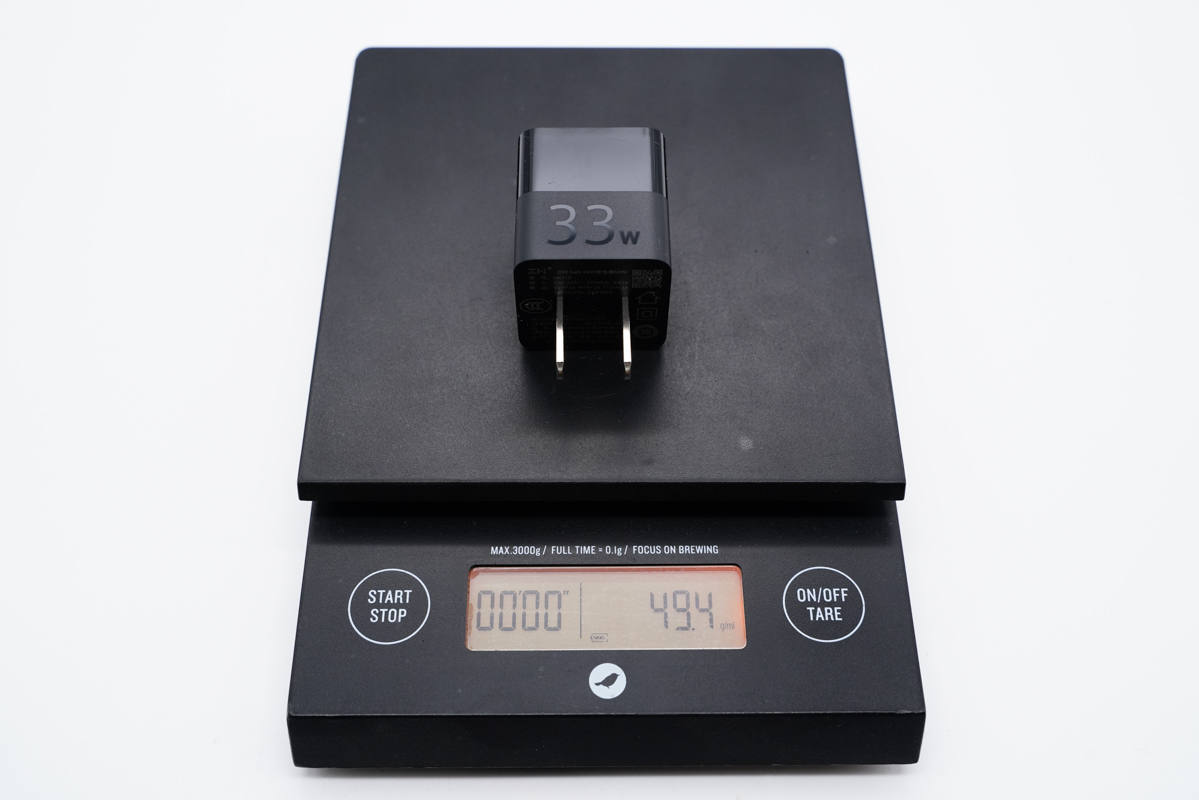

充電器凈重約為49g。

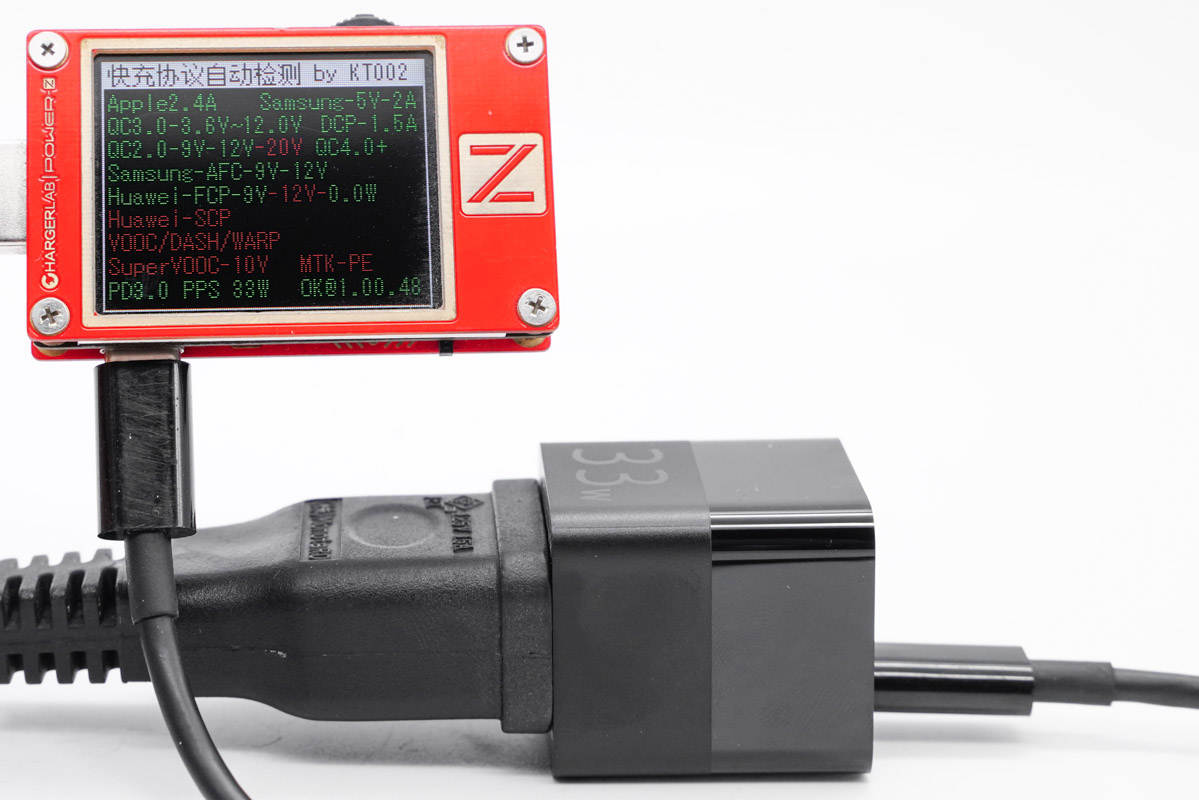

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。

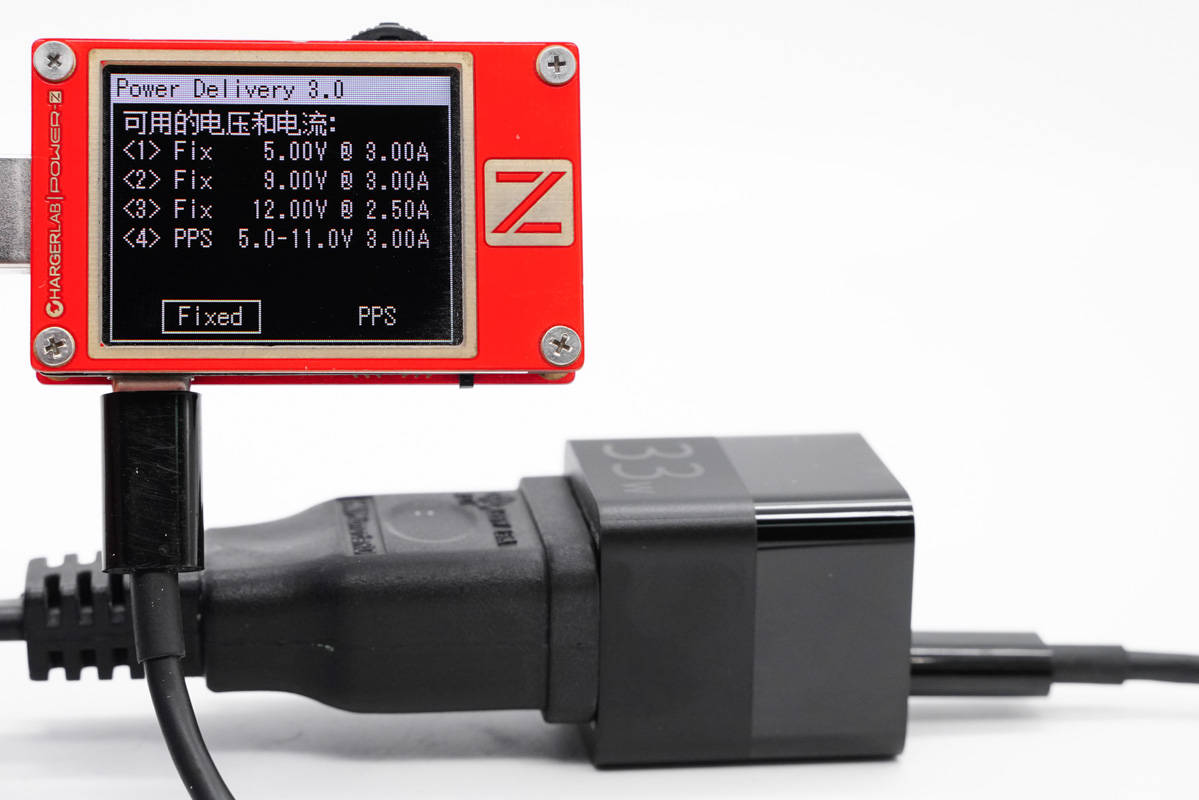

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A三組固定電壓檔位，以及5-11V3A一組PPS電壓檔位。

二、紫米33W氮化鎵充電器拆解

? ? ? ? ? ? ?

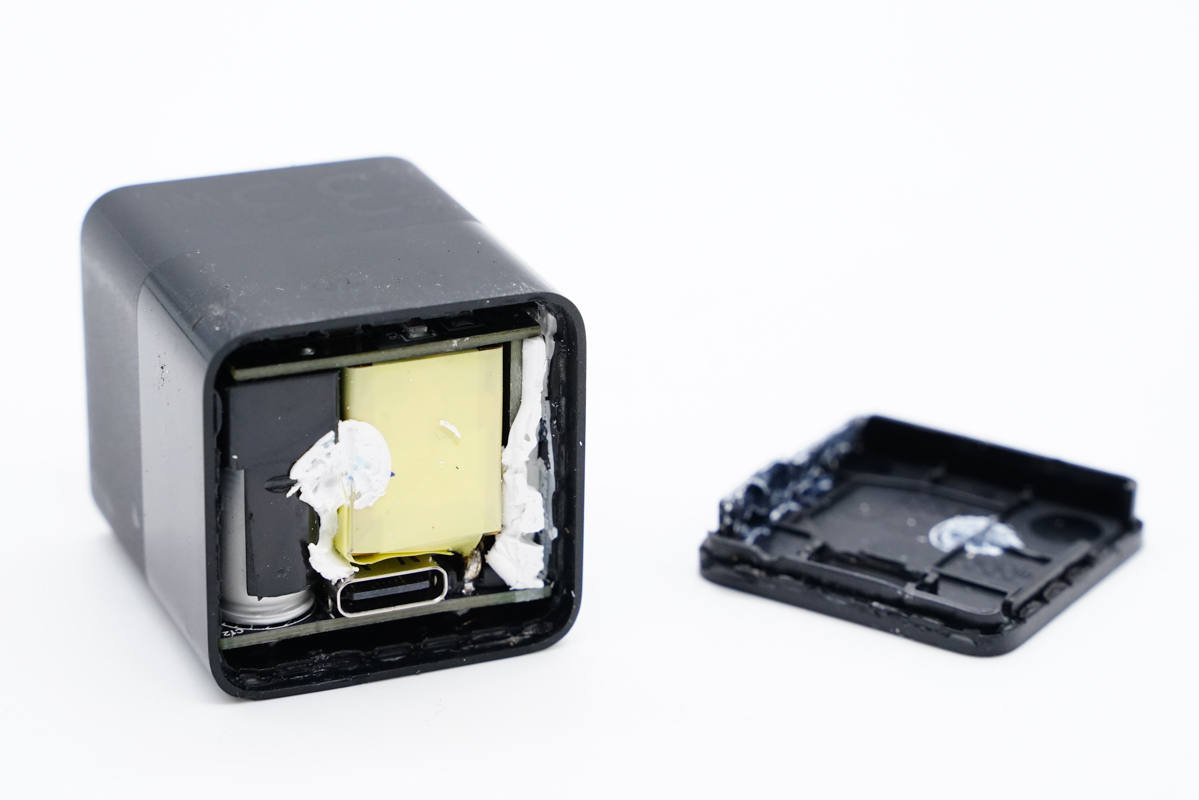

將輸出端外殼拆開，變壓器兩側均有打膠幫助加固。

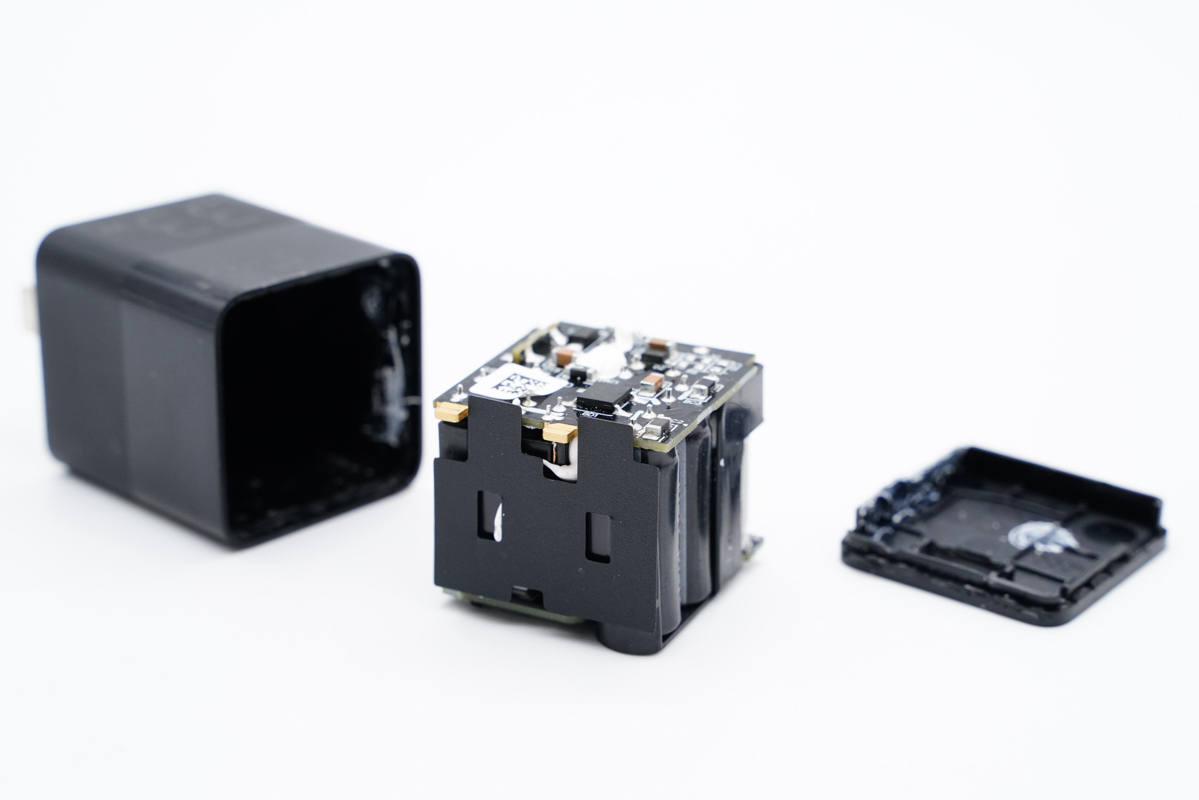

將PCBA模塊取出。

充電器采用接觸式通電設計，輸入端設有絕緣隔離板，板子上的接觸端子沉金處理。

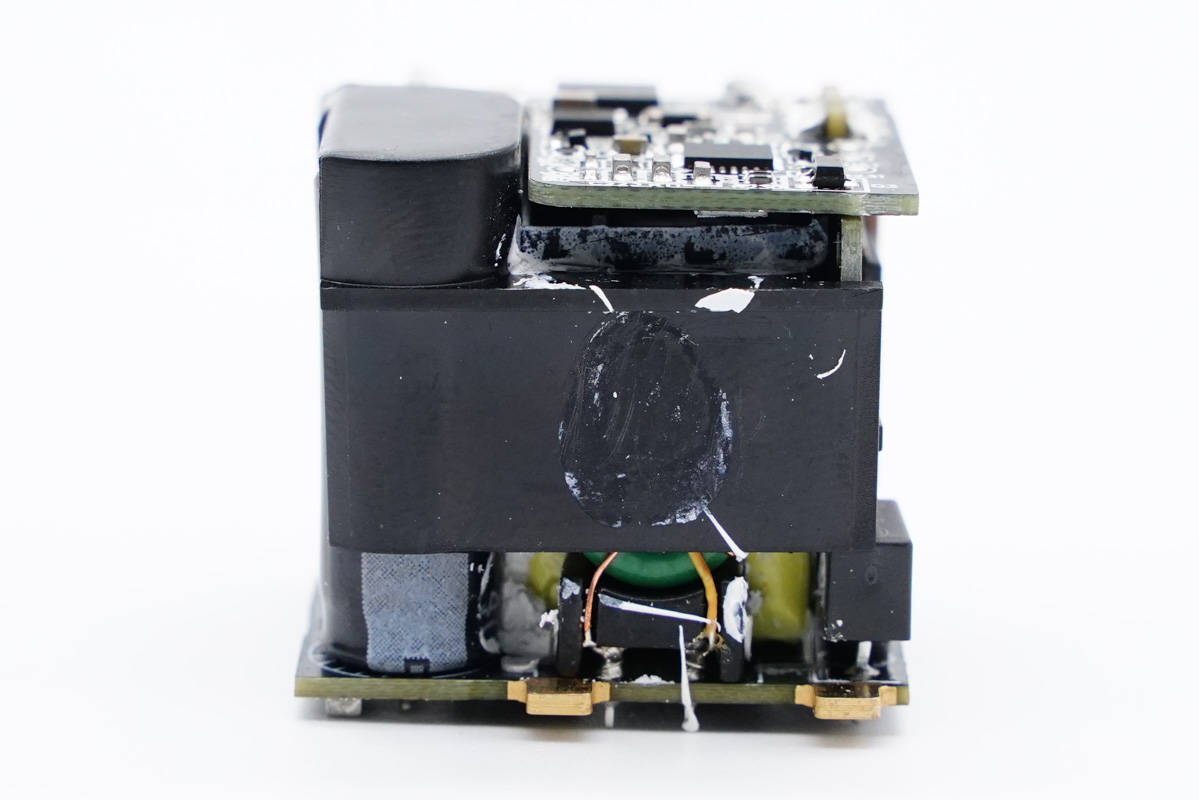

初次級小板之間采用一體塑料殼進行高低壓隔離。

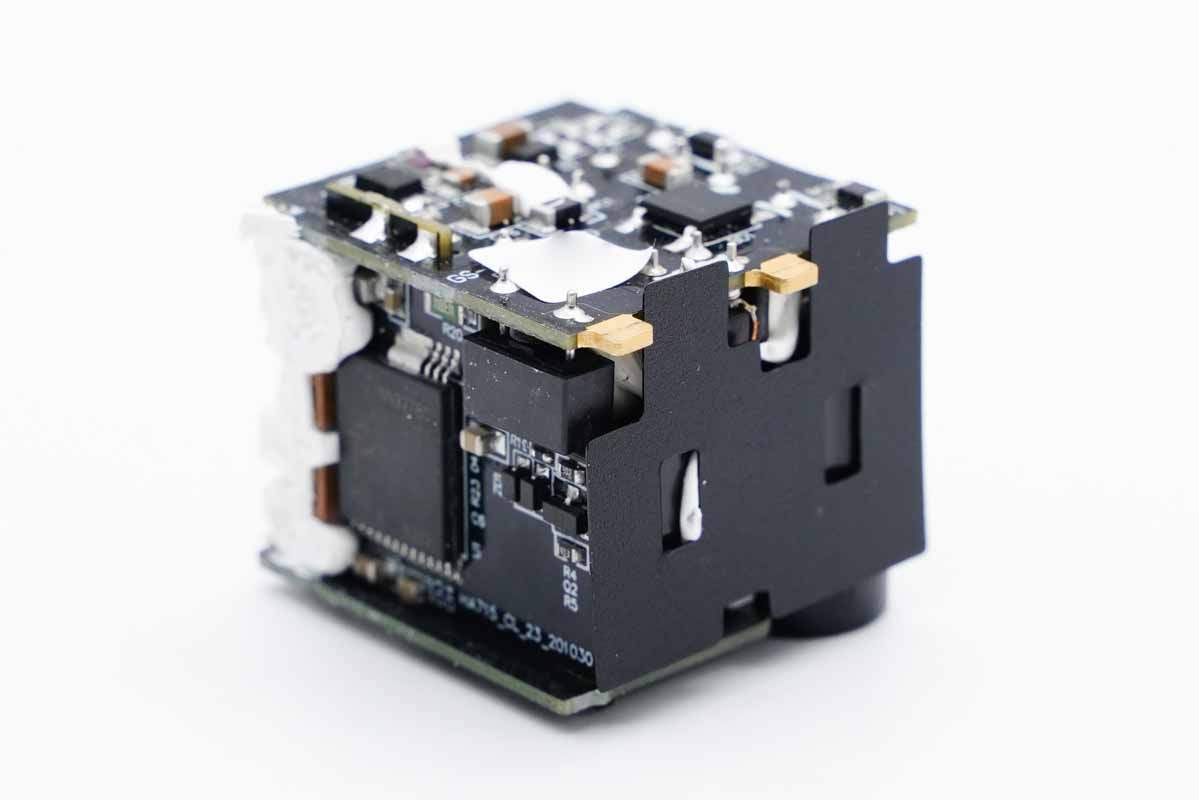

通過觀察發現，這款充電器采用時下熱門的多塊PCB板組合焊接設計方案，并且采用典型的反激開關電源寬范圍輸出，由協議芯片控制輸出電壓的架構。下面我們就從輸入端開始一一了解各元器件。

輸入端一覽，可以看到有保險絲和共模電感。

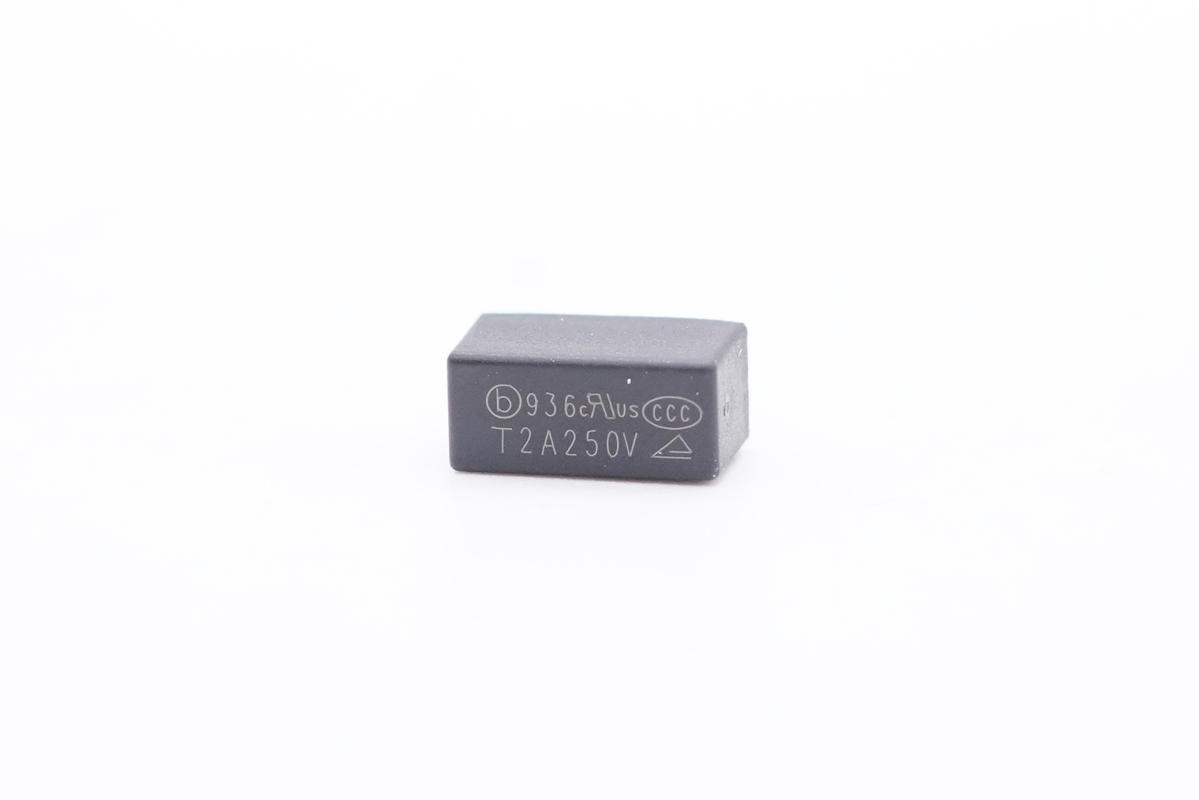

延時保險絲特寫，規格為2A 250V。

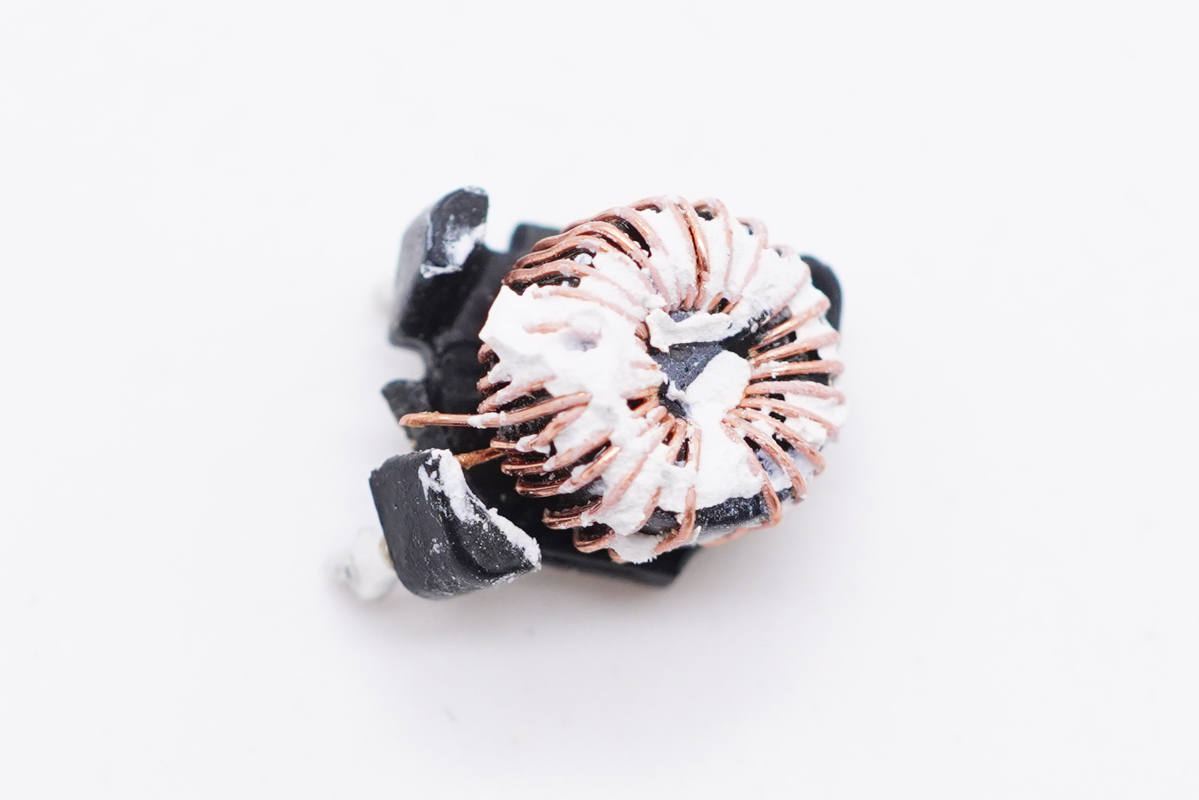

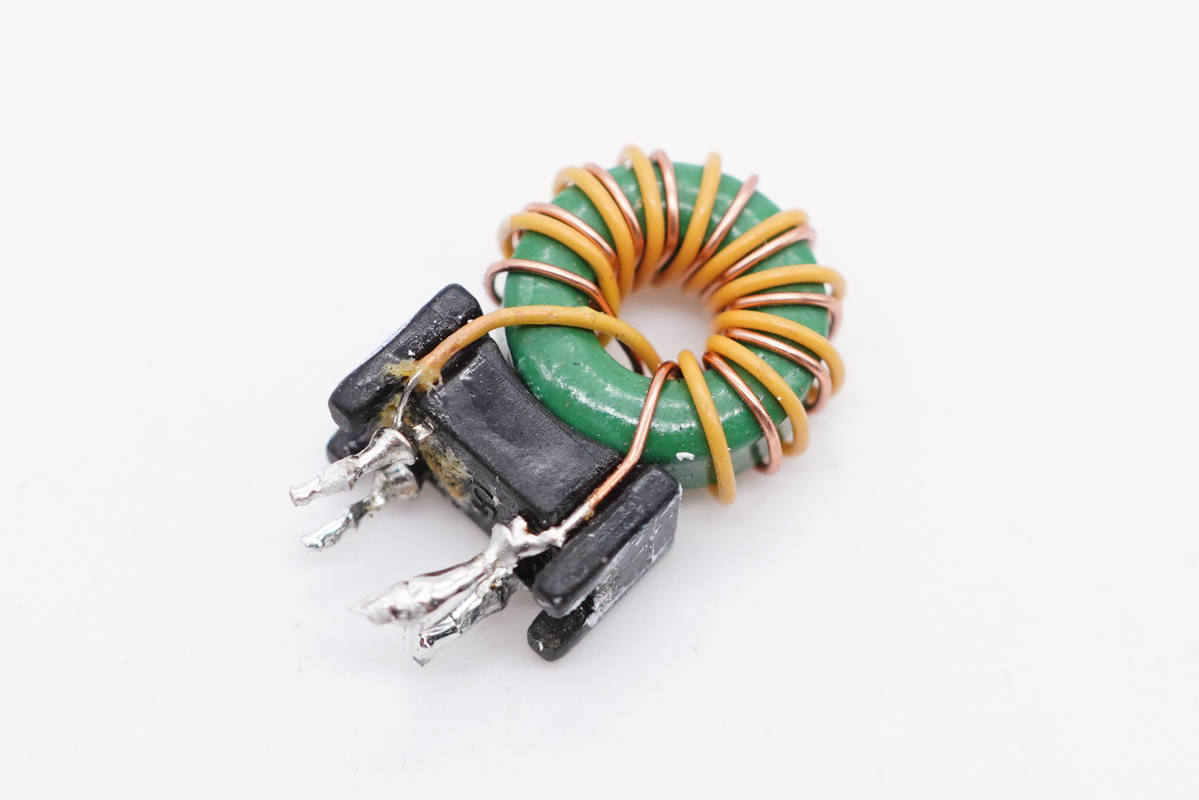

共模電感雙線繞制，并有塑料底座支撐，用于濾除EMI干擾。

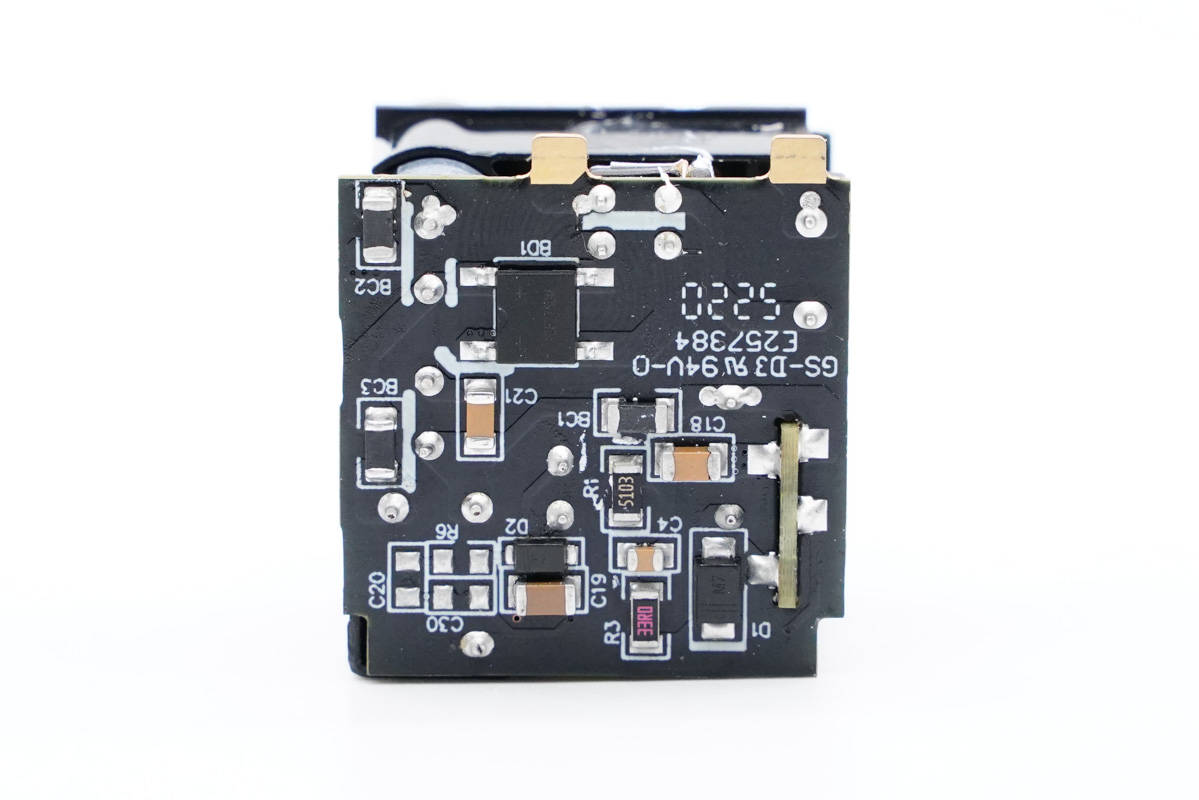

輸入端小板背面設有一顆整流橋。

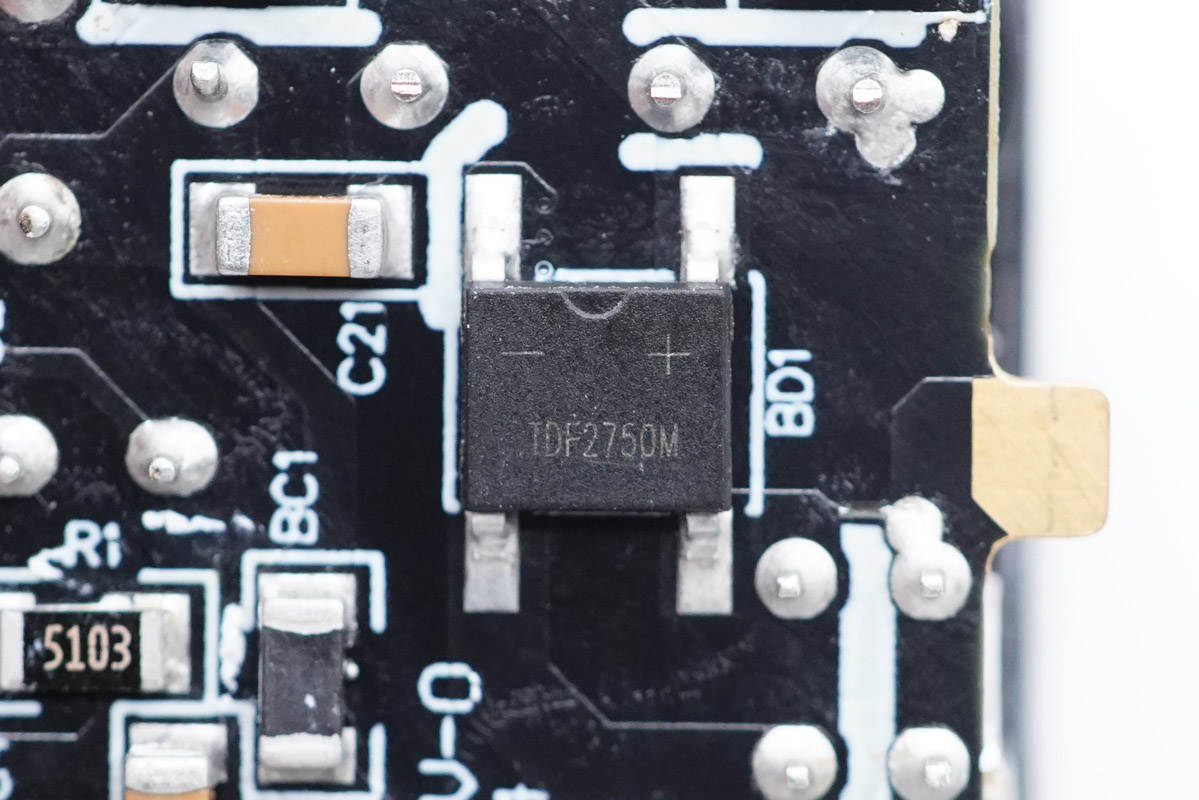

TDF2750M整流橋特寫。

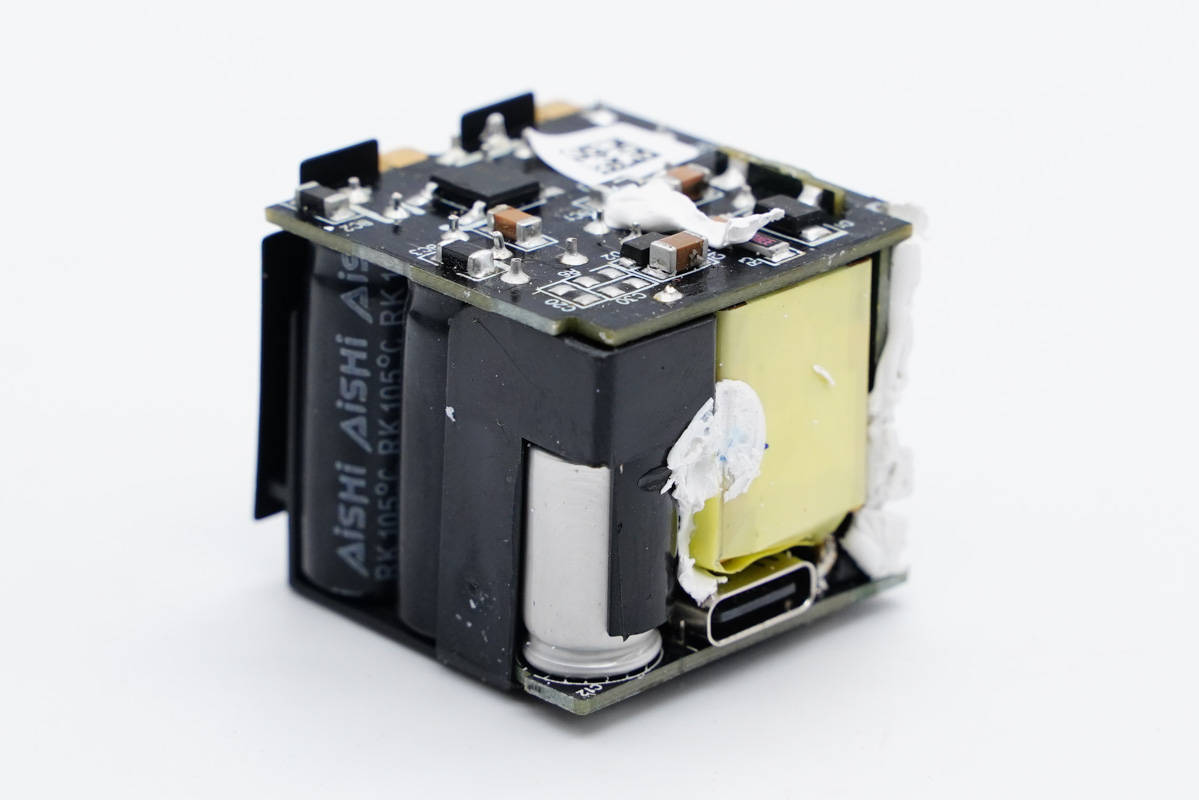

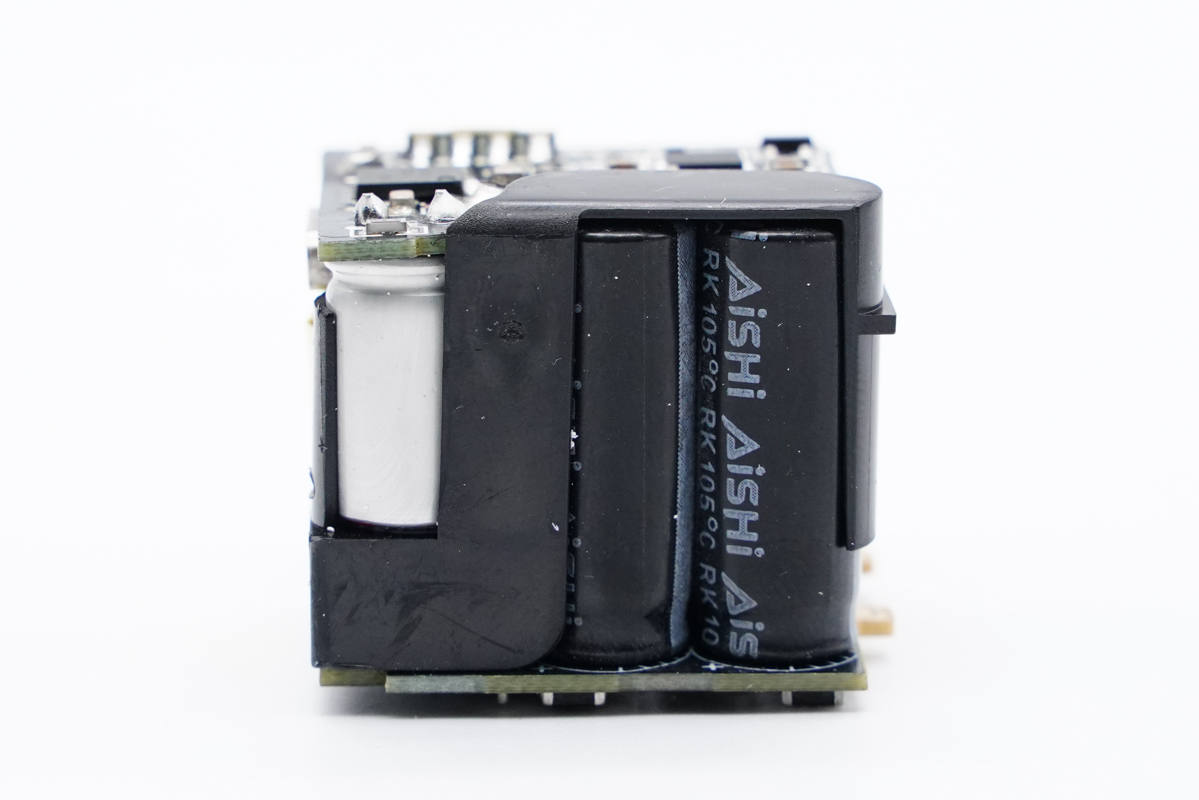

模塊側面設有兩顆高壓濾波電解電容。

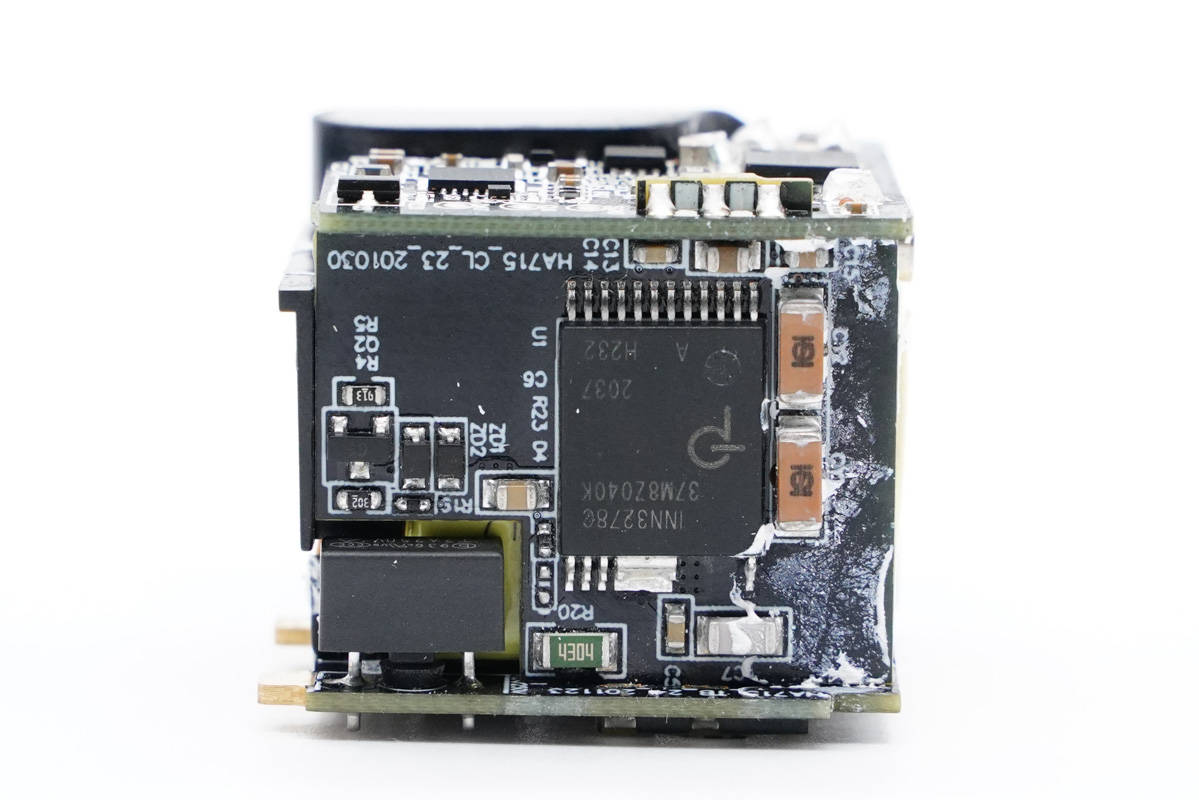

另一側設有連接小板，小板上設有PI主控芯片以及Y電容。

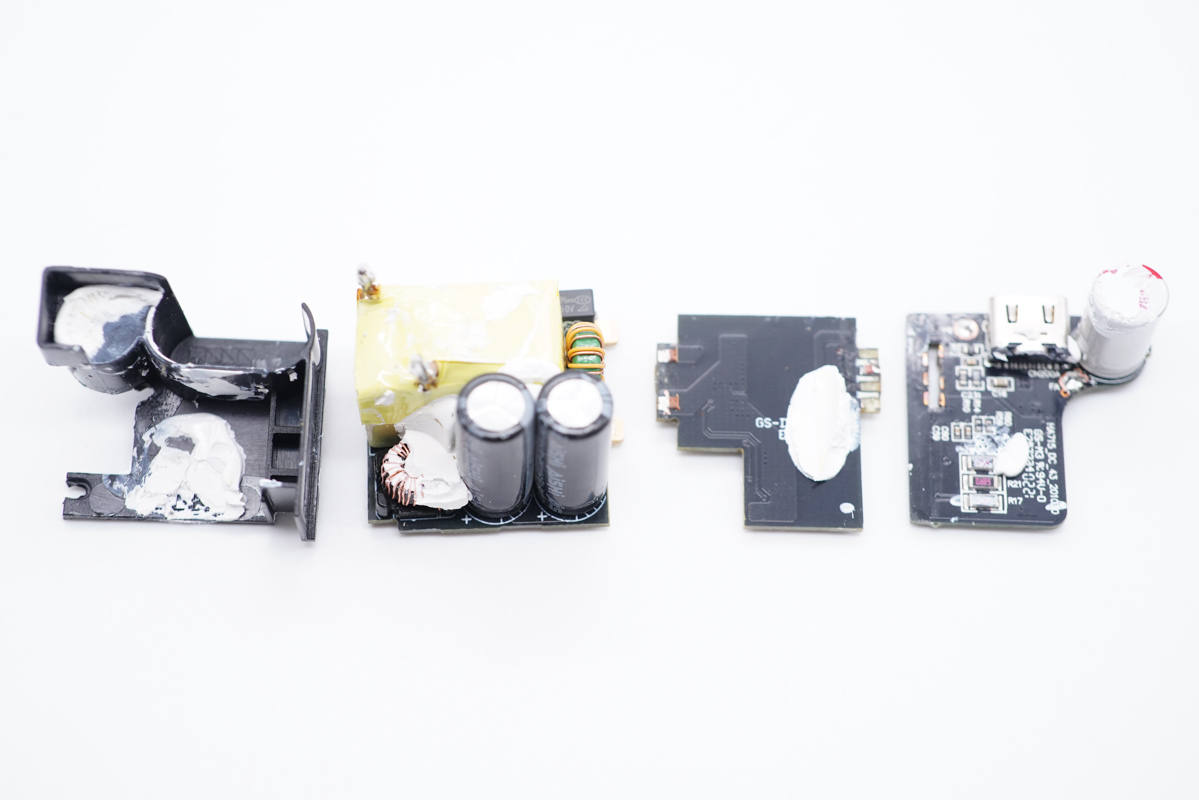

將PCBA模塊拆分開，高壓濾波電容旁還有一顆濾波電感，變壓器設在中心位置。

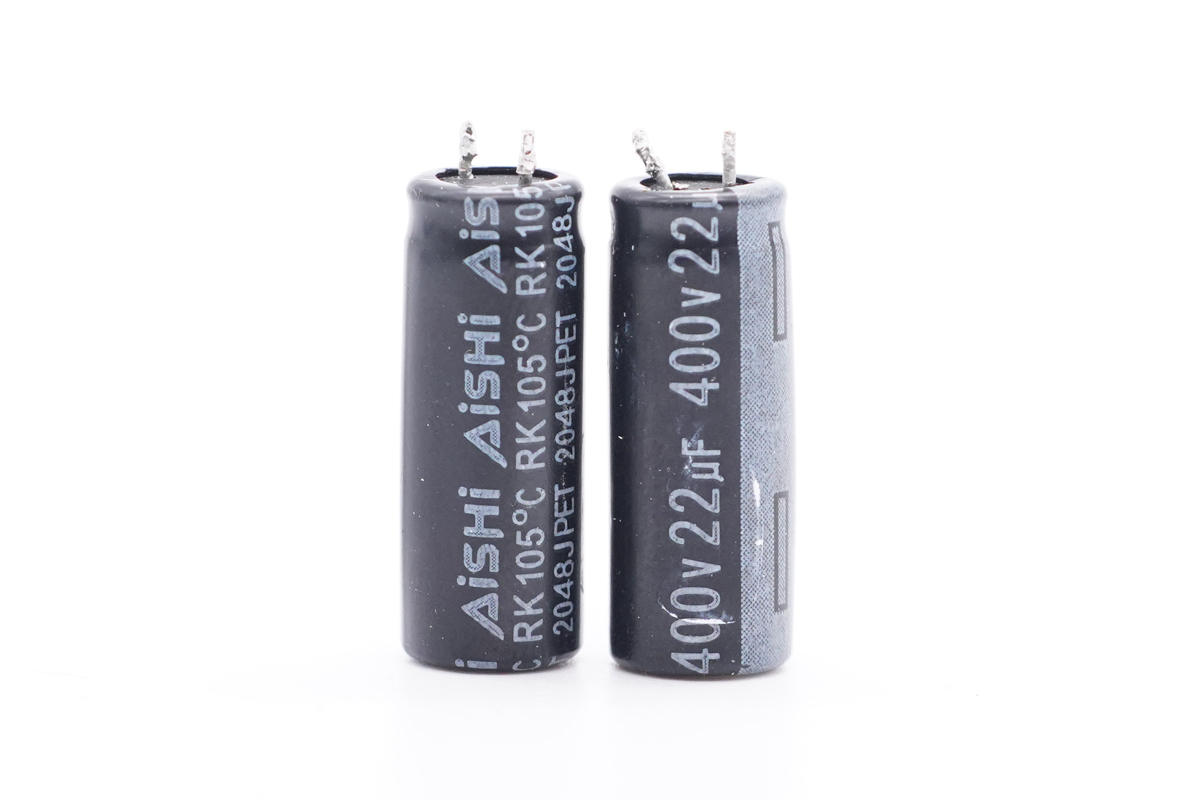

兩顆高壓濾波電解電容均來自艾華，且規格也都是400V 22μF。

濾波電感特寫。

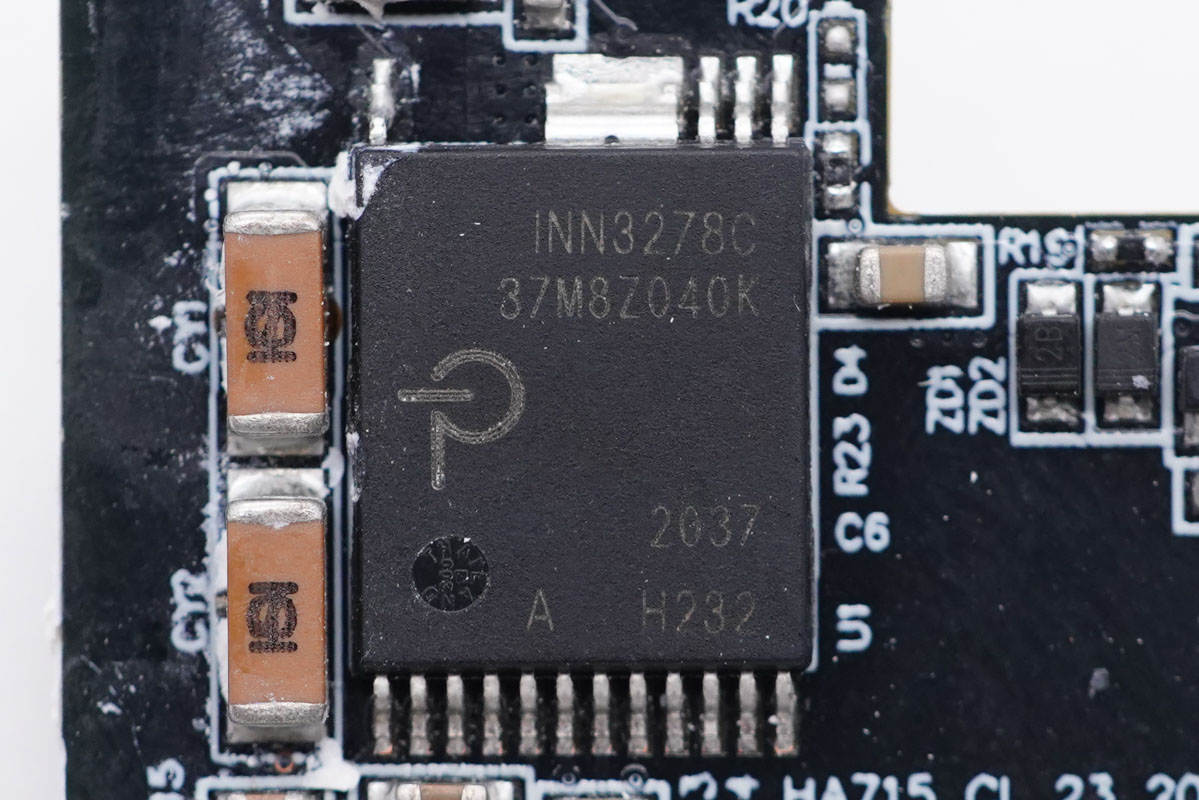

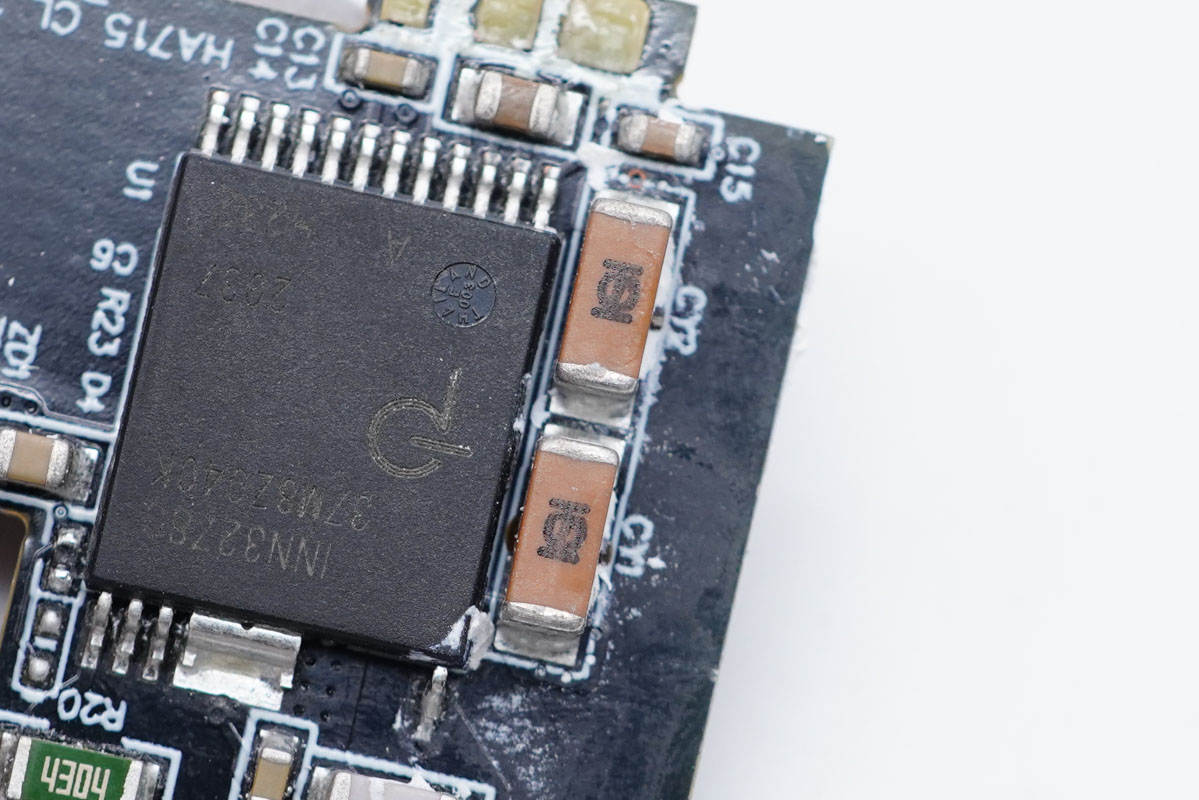

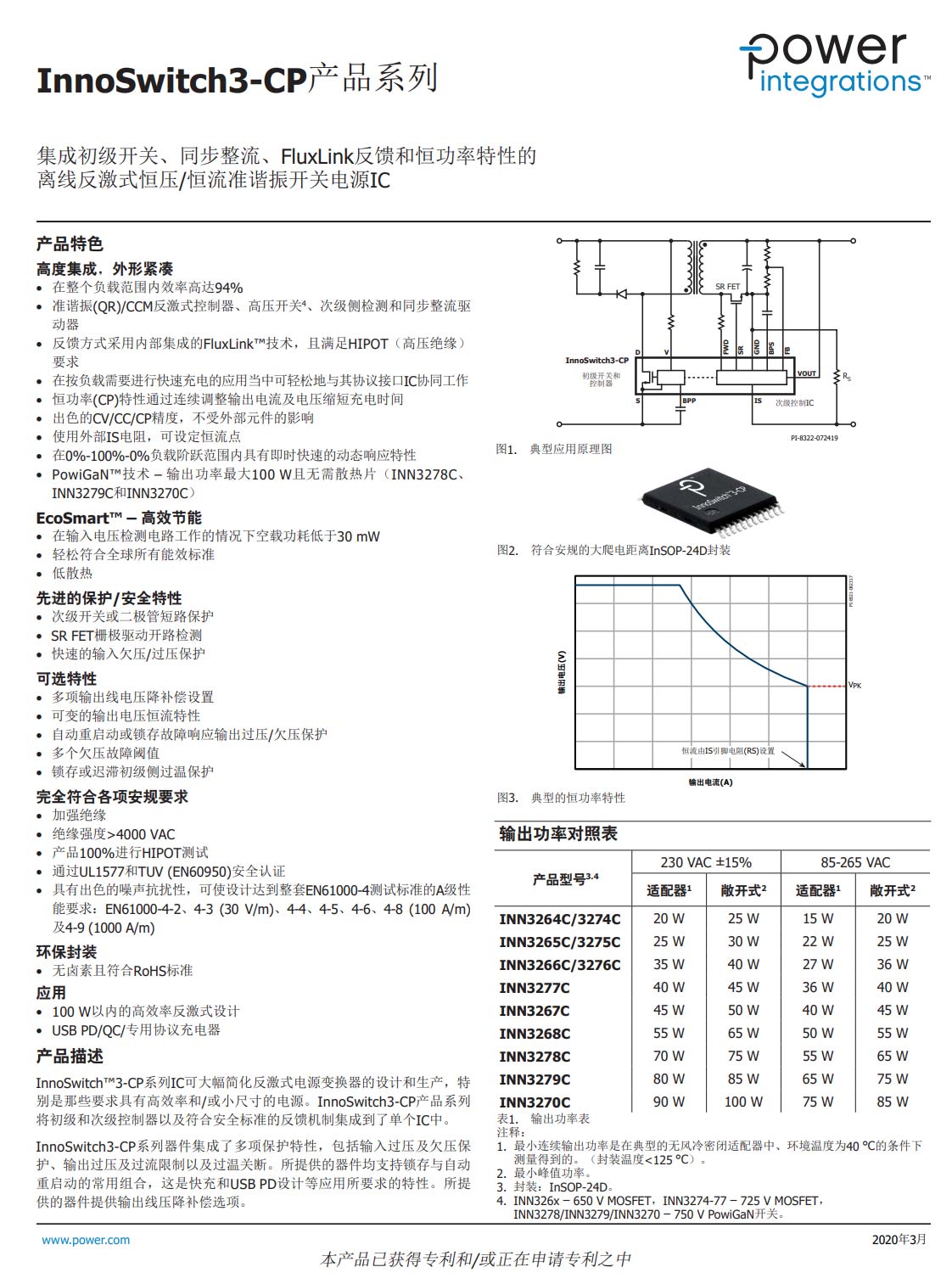

充電器主控芯片采用PI INN3278。這是一顆內部集成初級開關，同步整流控制器，反饋和恒功率特性的準諧振反激電源IC。其內部集成750V PowiGaN開關管，支持在密閉環境寬電壓范圍內輸出55W功率。小米33W充電器降額使用，可降低發熱。

? ? ? ? ? ? ?

INN3278待機功耗小于30mW，支持次級整流管短路保護，支持同步整流管柵極開路檢測，具有快速的動態負載響應和輸入欠壓/過壓保護，并且內置完善全面的保護功能，適用于USB PD快充適配器。

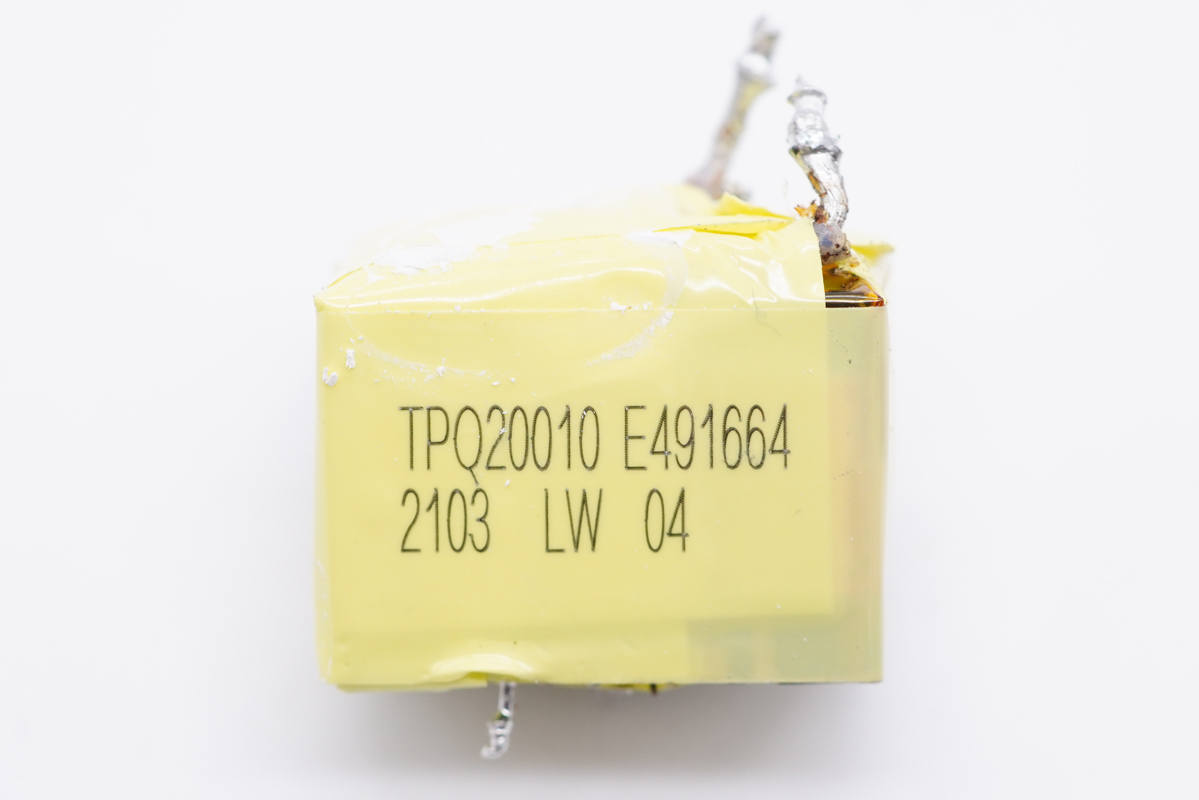

變壓器特寫。

兩顆貼片Y電容串聯。

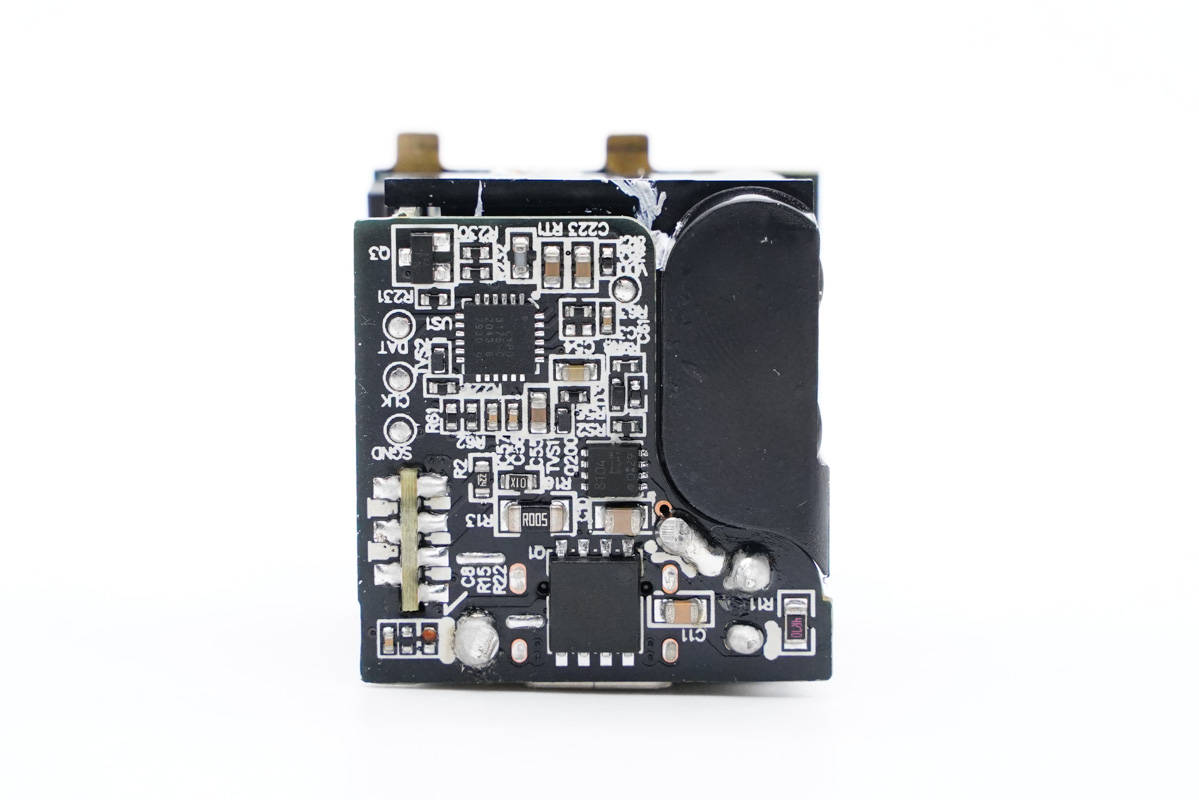

輸出端小板背面設有同步整流管、協議芯片以及輸出VBUS開關管。

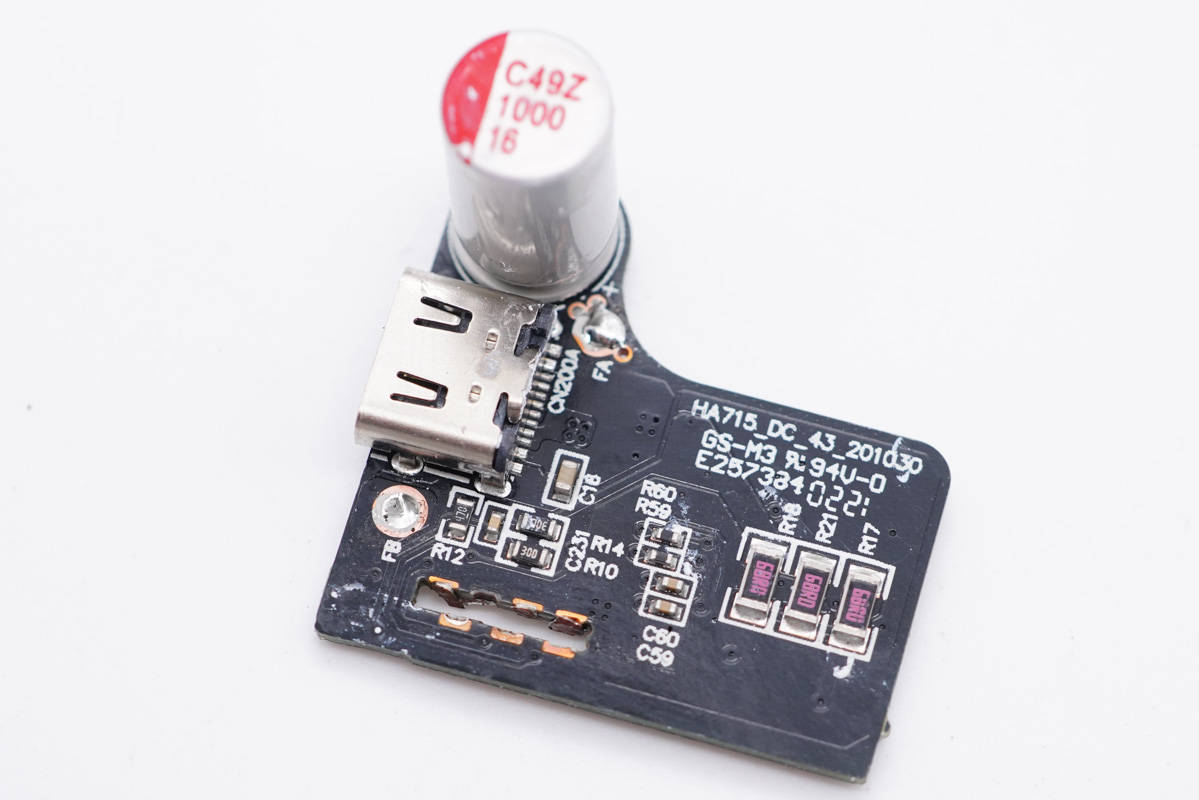

板子拆下，正面設有輸出濾波固態電容以及USB母座。

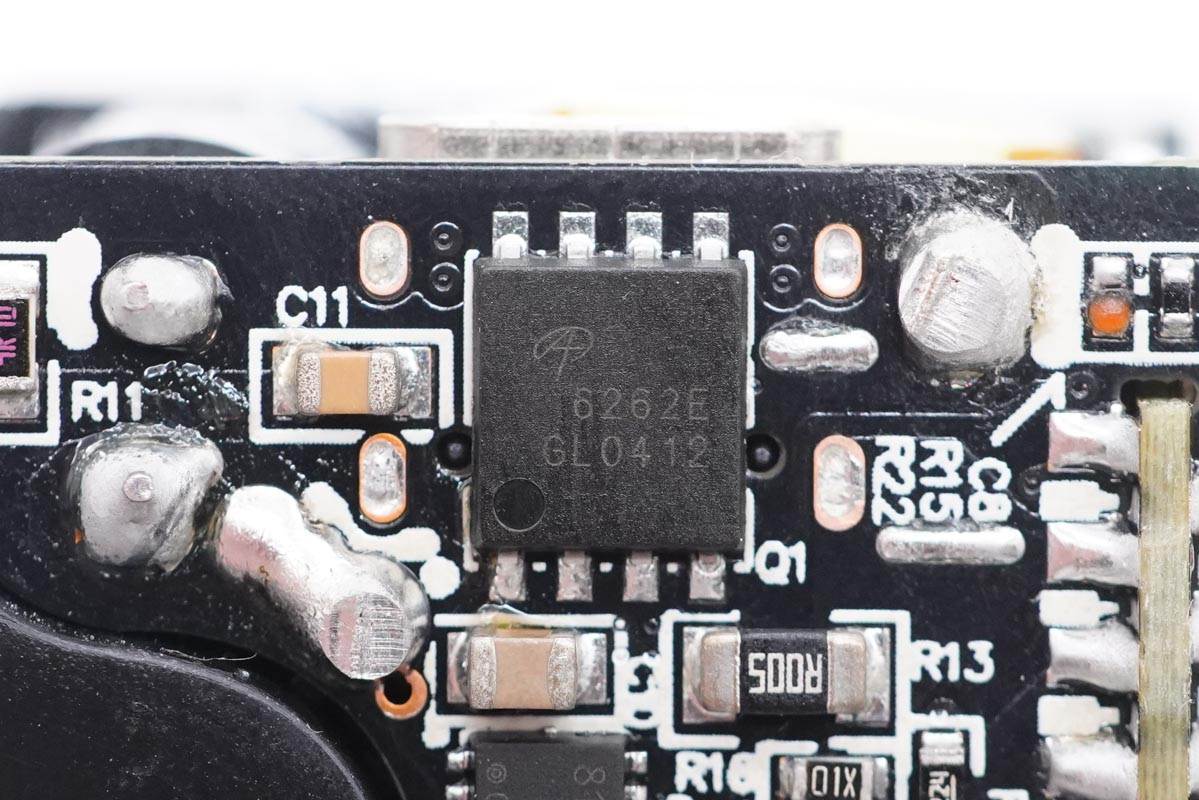

同步整流管采用AOS萬代AON6262E，耐壓60V，DFN5*6封裝。

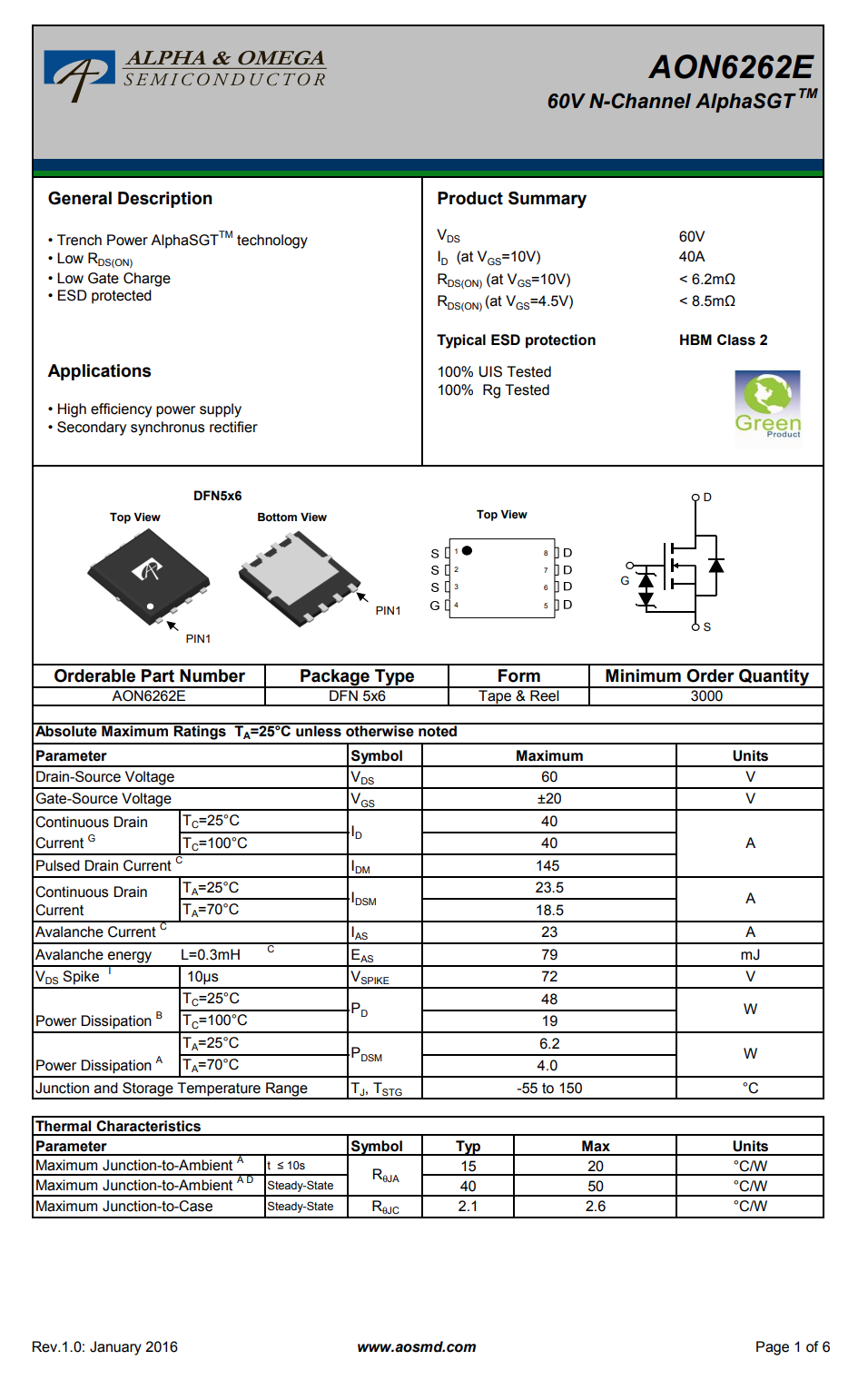

AOSMD AON6262E 詳細資料。

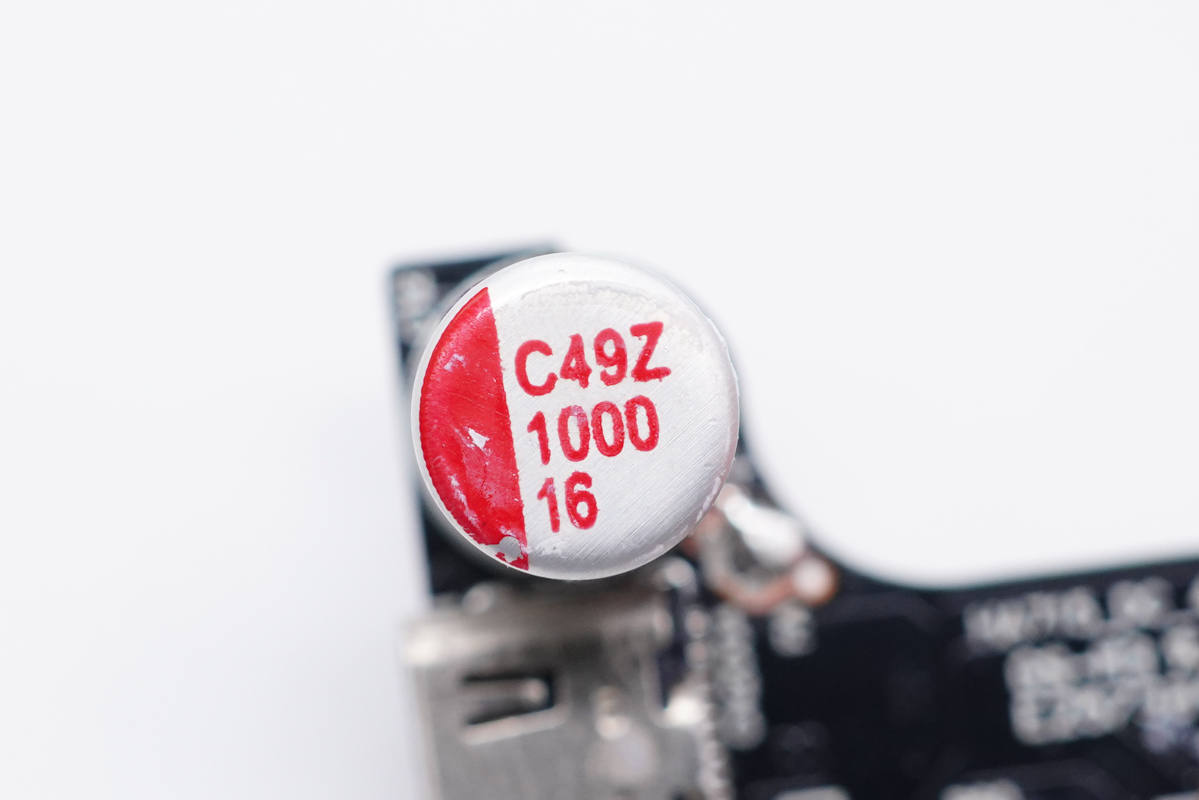

輸出濾波固態電容規格為16V 1000μF。

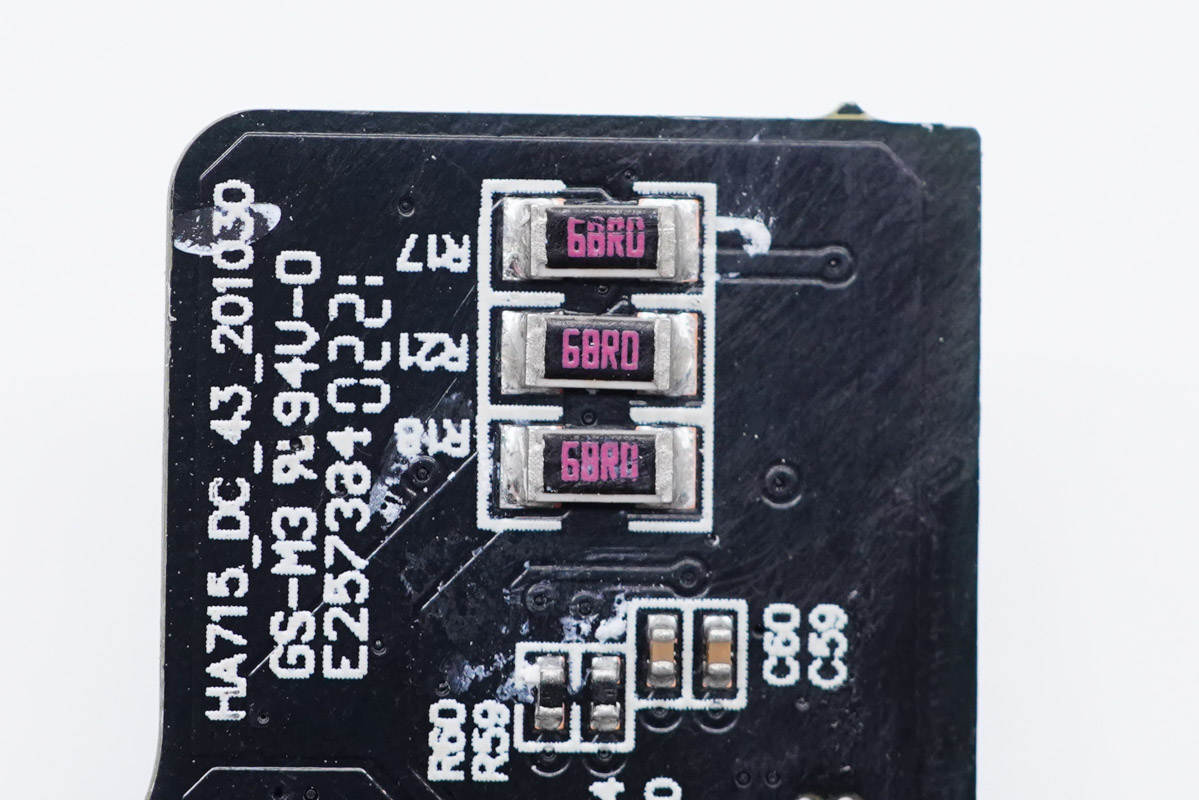

3顆68歐電阻并聯，用于輸出電容放電。

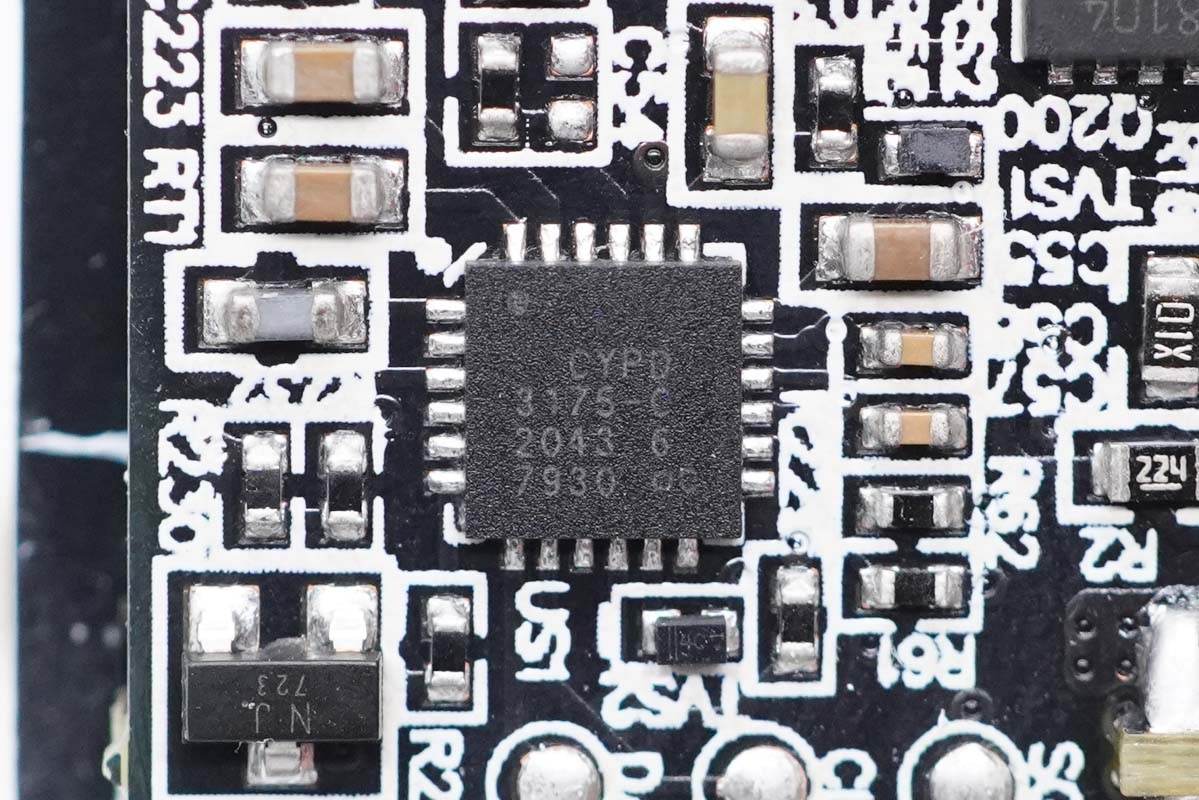

USB PD協議芯片采用賽普拉斯CYPD3175。這款芯片支持1A1C接口，支持QC4.0和其他快充協議，集成次級反饋和輸出電流檢測放大器，內置多重完善的系統級保護，內置32位MCU，內置時鐘，支持3-24.5V寬泛的工作電壓范圍，左側是熱敏電阻，用于檢測適配器溫度，進行溫度保護。

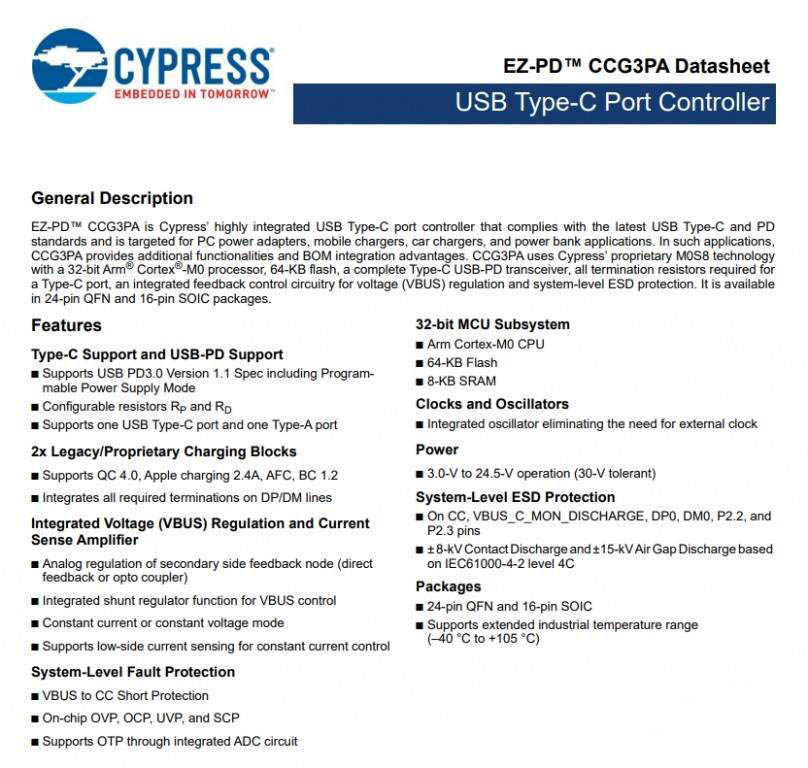

賽普拉斯 CYPD3175 詳細資料。

充電頭網了解到，CYPD3175是一顆通過了協會USB PD3.0（PPS）認證的芯片，此前已被安克60W 1A1C氮化鎵充電器、安克Nano?20W和18W快充充電器、Anker?PowerCore Fusion PD超級充、安克65W氮化鎵4口桌面PD快充充電器等產品采用。同時，賽普拉斯的快充協議芯片還可用于USB PD快充車充、移動電源等領域，并被數十款電源產品采用。

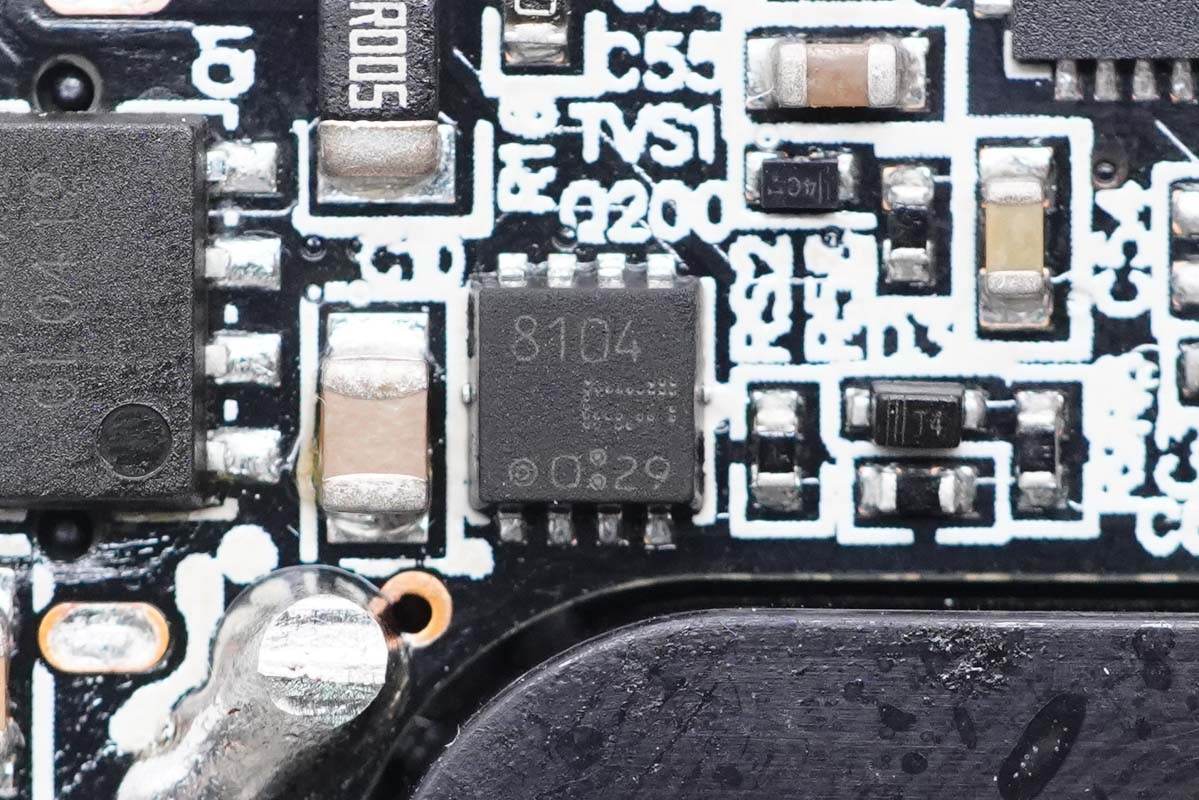

輸出VBUS開關管采用東芝TPCC8104，PMOS，耐壓30V。

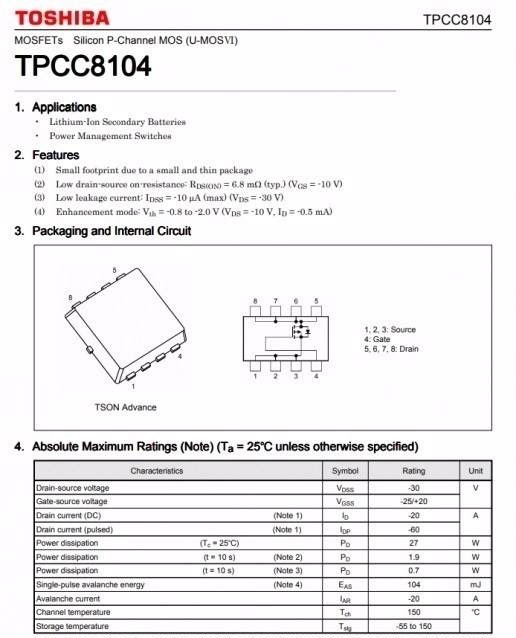

東芝TPCC8104 詳細資料。

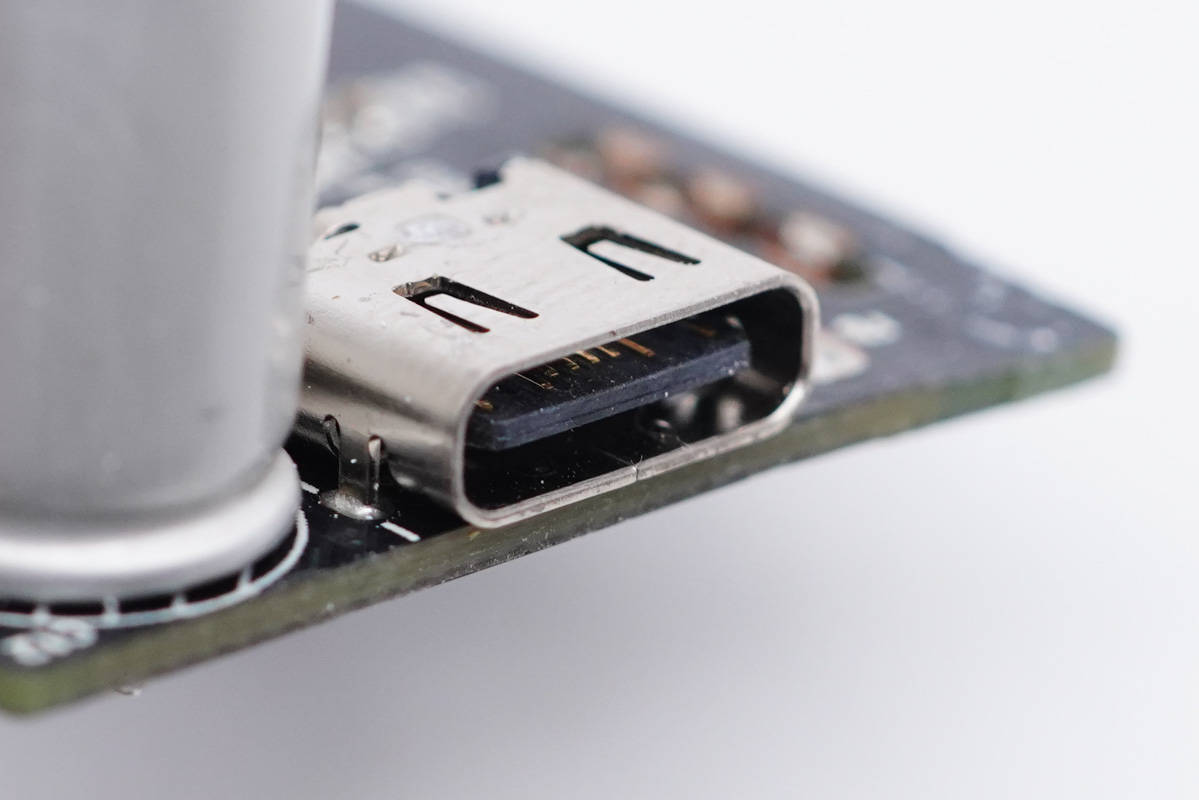

USB-C母座特寫，過孔焊接。

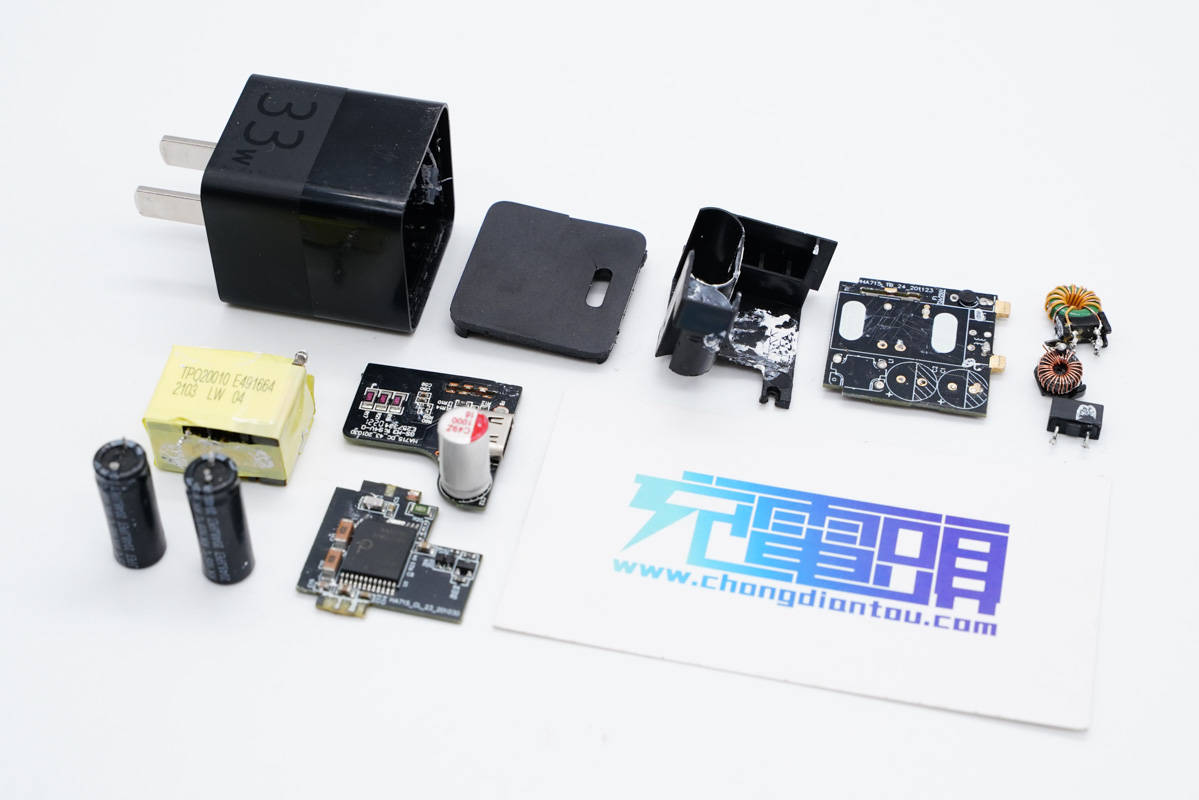

全部拆解完畢，來張全家福。

充電頭網拆解總結

紫米33W氮化鎵充電器采用PC阻燃材質黑色外殼，腰身亮面和磨砂撞色設計，具有不同的觸感，可增加用戶上手體驗感。紫米這款從包裝到機身設計還是有自己的獨特風格的，并未直接將小米的照搬過來然后換個牌子。

不過通過拆解發現，充電器內部設計用料完全一樣，都是采用PI INN3278主控搭配萬代AON6262E同步整流管組成開關電源，協議芯片采用賽普拉斯CYPD3175，整體用料扎實可靠。紫米這款33W氮化鎵充電器套裝售價也是79元，并沒有什么差別，因此喜歡哪個牌子就買對應的充電器即可，無需糾結太多。
