自小米推出迷你33W氮化鎵快充后，Aohi、REMAX等品牌也先后入局，掀起了一股30W迷你充熱潮，市場對這類快充的需求量明顯提高。為此聚泉鑫近期設計了一∵套33W GaN快充方案并由睿元實業代工生產，以滿足市場需求。這款充電器配置1A1C接口，兼容協議豐富，最大輸出功率33W可以滿足手機、平板等設備快充需求。下面充電頭網就對其進行詳細拆解，看看用料做工如何。

一、睿元33W充電器外觀

充電器采用PC材質白色外殼，腰身是亮面和啞光撞色設計，各面間過渡圓潤使用手感好。

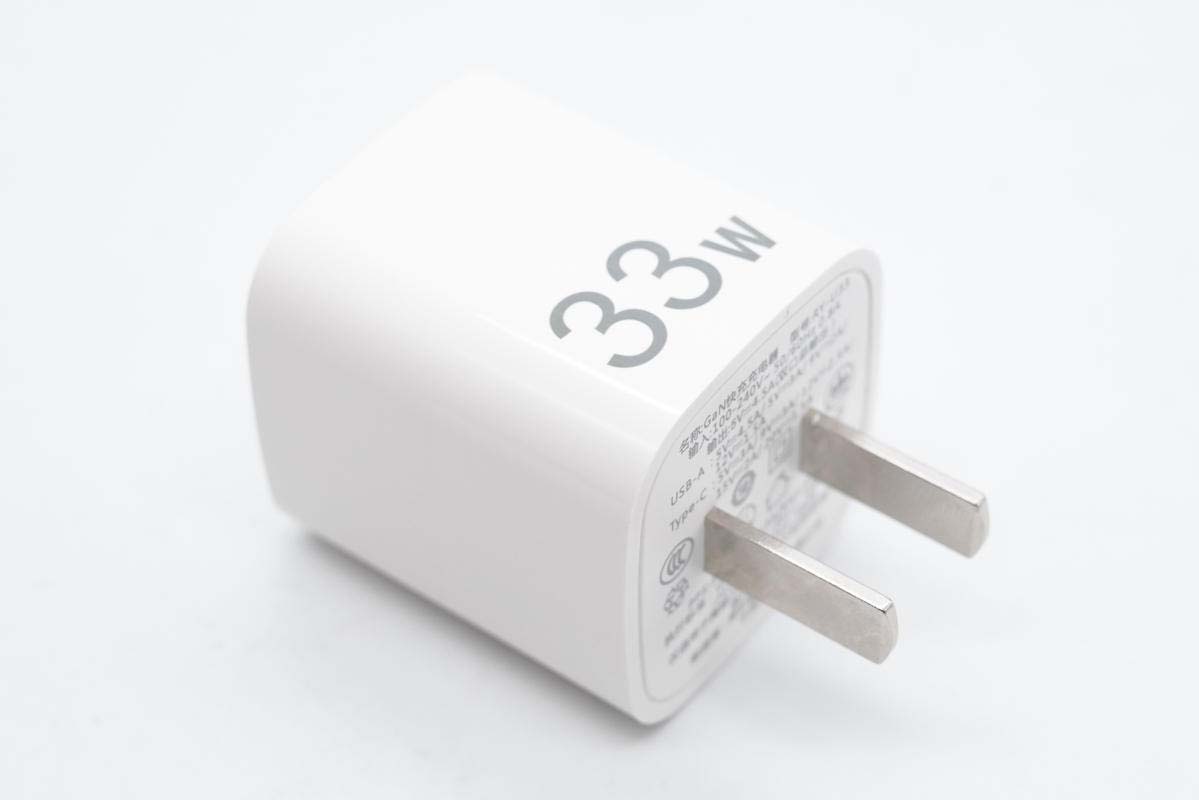

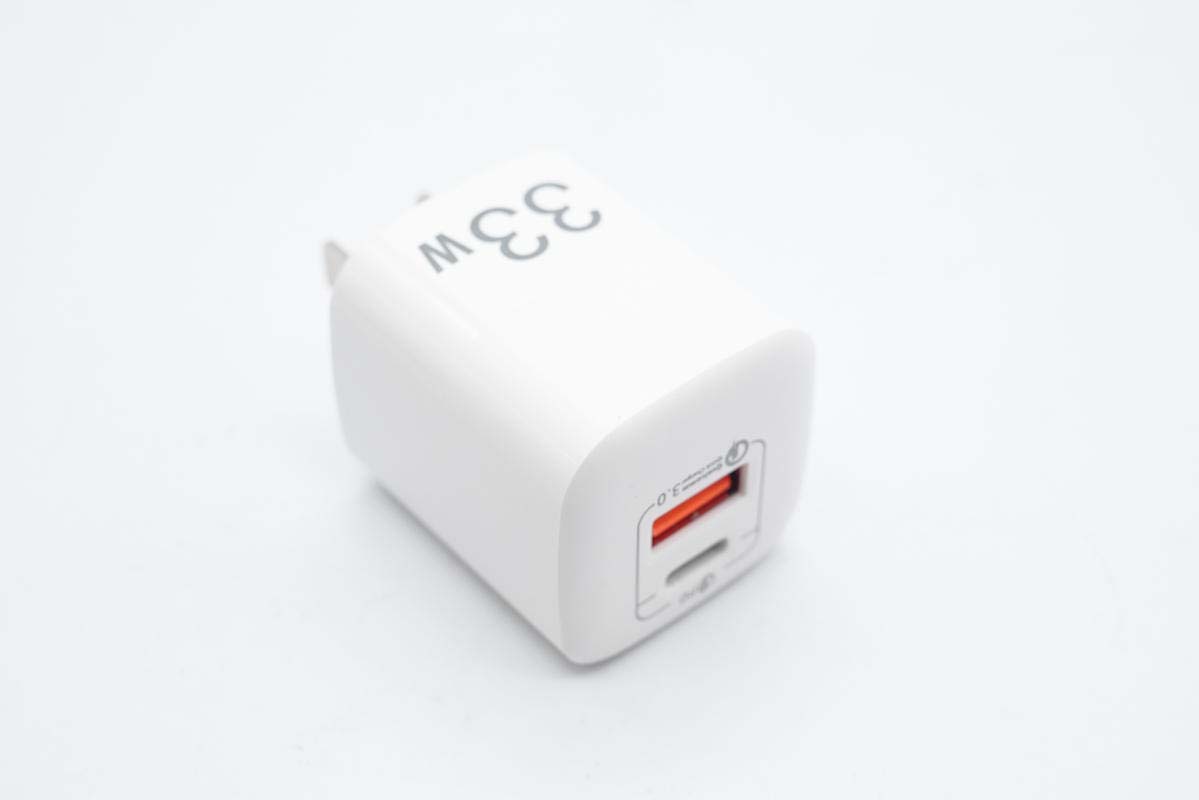

這款快充采用固定式國標插腳，腰身一面印有33W字樣，表明輸出功率。

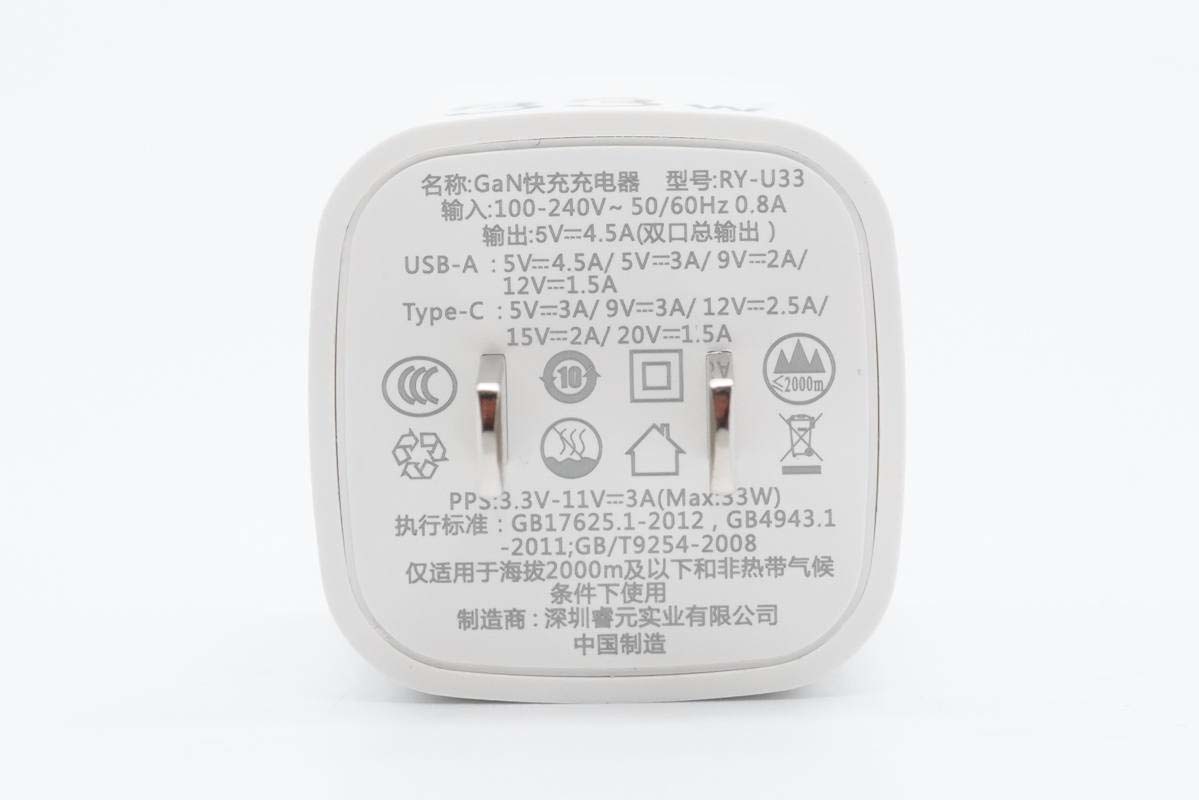

輸入端外殼上標注有充電器參數

型號：RY-U33

輸入：100-240V~50/60HZ 0.8A

輸出：

USB-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

PPS：3.3-11V3A

USB-A：5V4.5A、5V3A、9V2A、12V1.5A

雙口輸出：5V4.5A

制造商：深圳睿元實業有限公司

產品已經通過了3C認證。

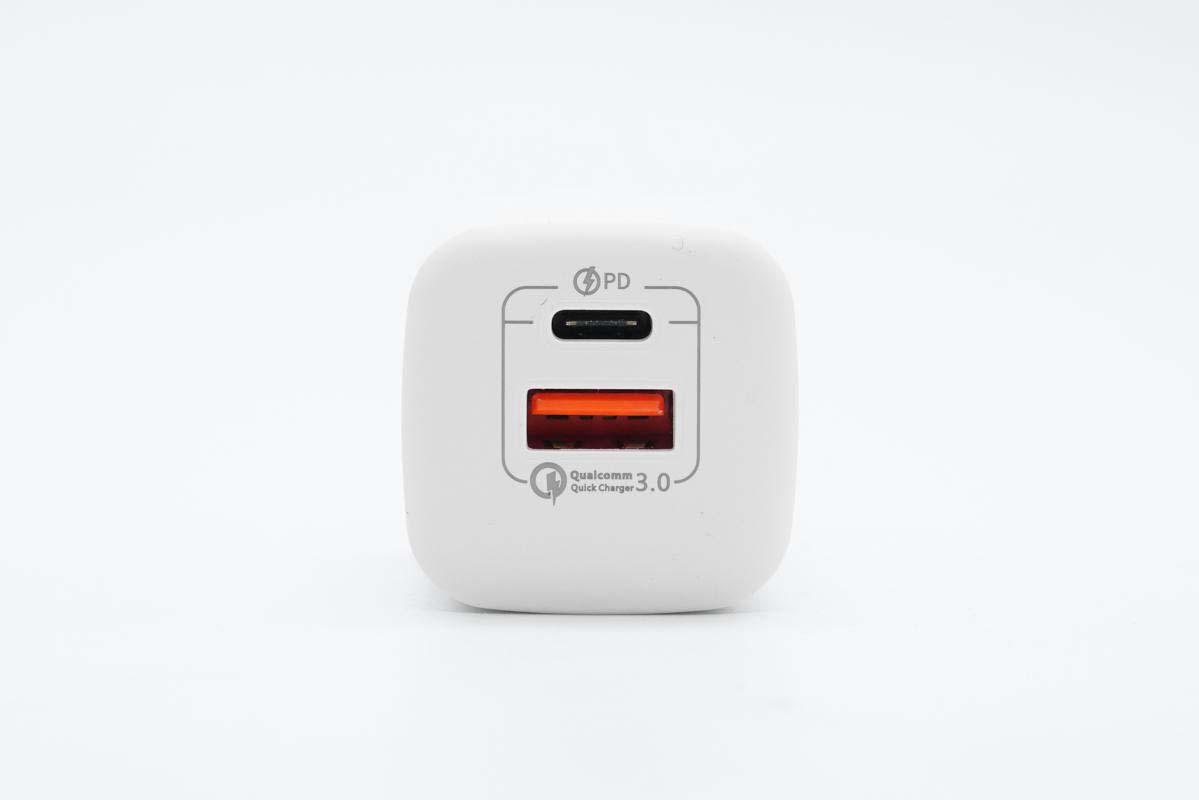

頂面1A1C接口分別是黑色和橘紅色膠芯，接口旁印有QC和PD快充標識。

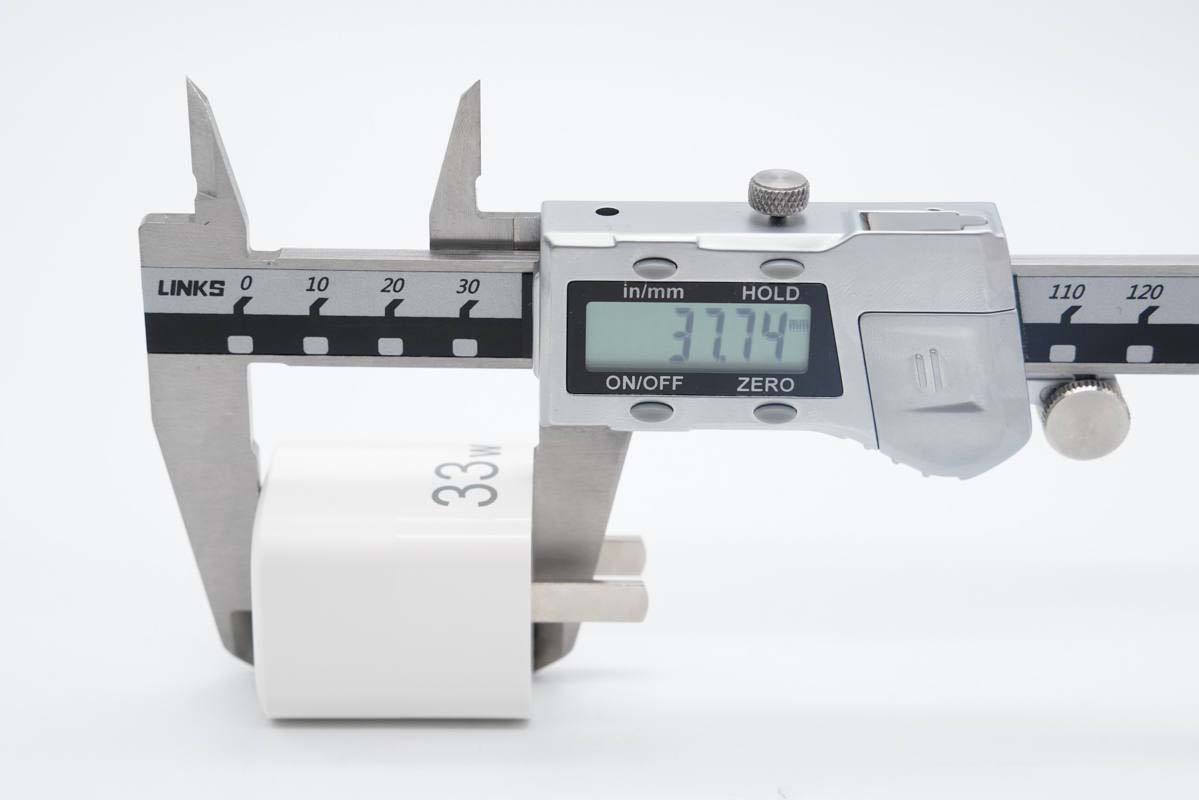

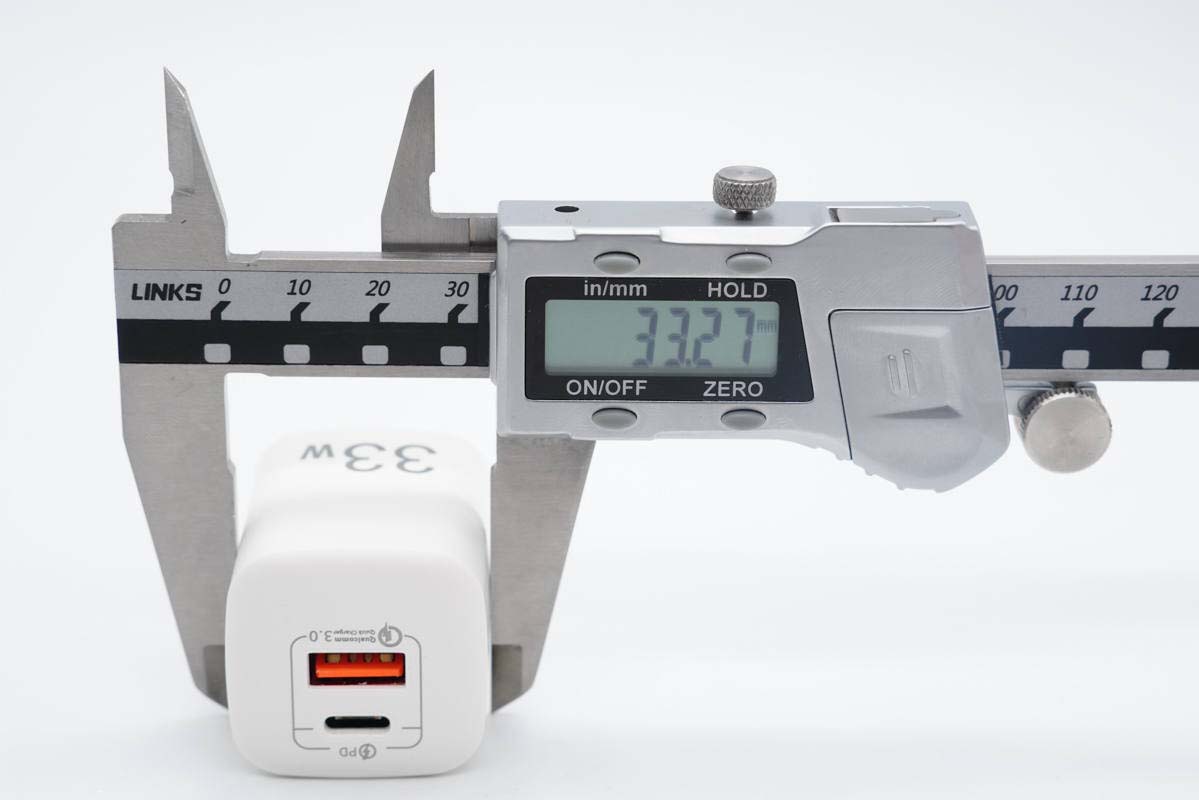

使用游標卡尺實測充電器機身高度為37.74mm。

寬度為33.27mm。

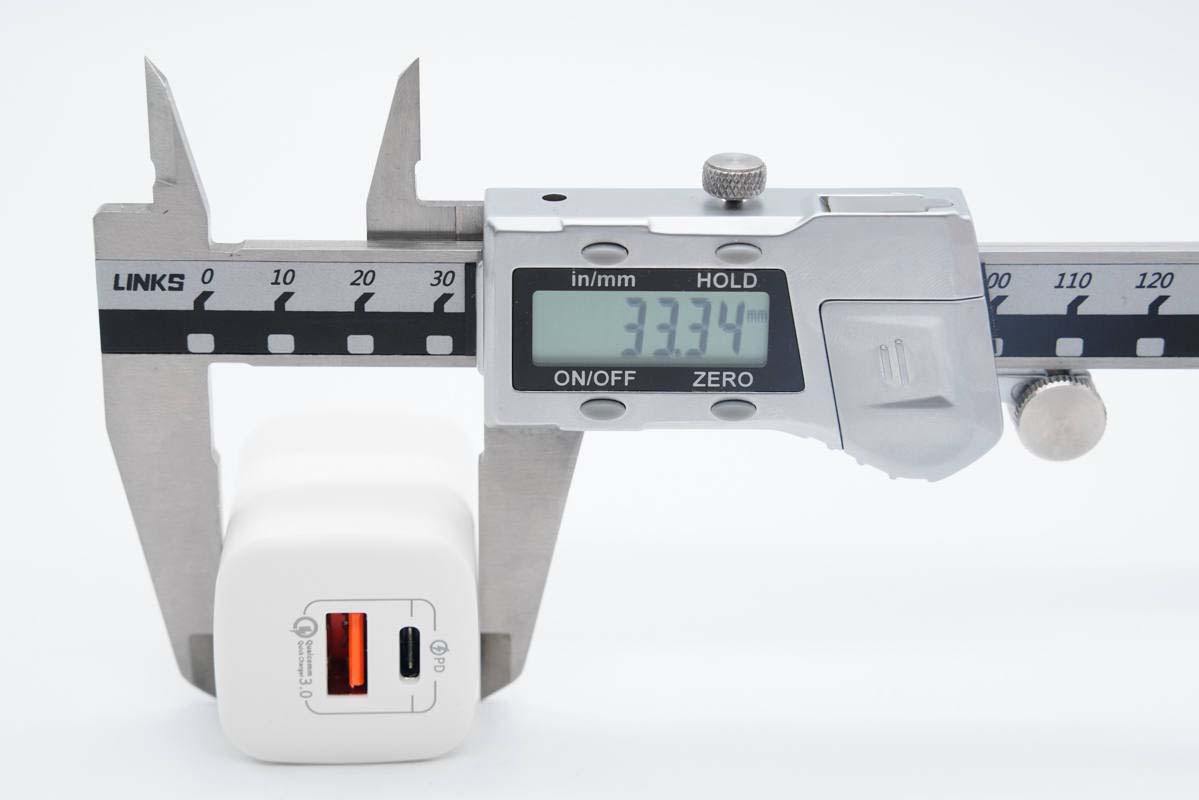

厚度為33.34mm。通過三維可以算得充電器體積約為41.86cm3，功率密度僅為0.79W/cm3。

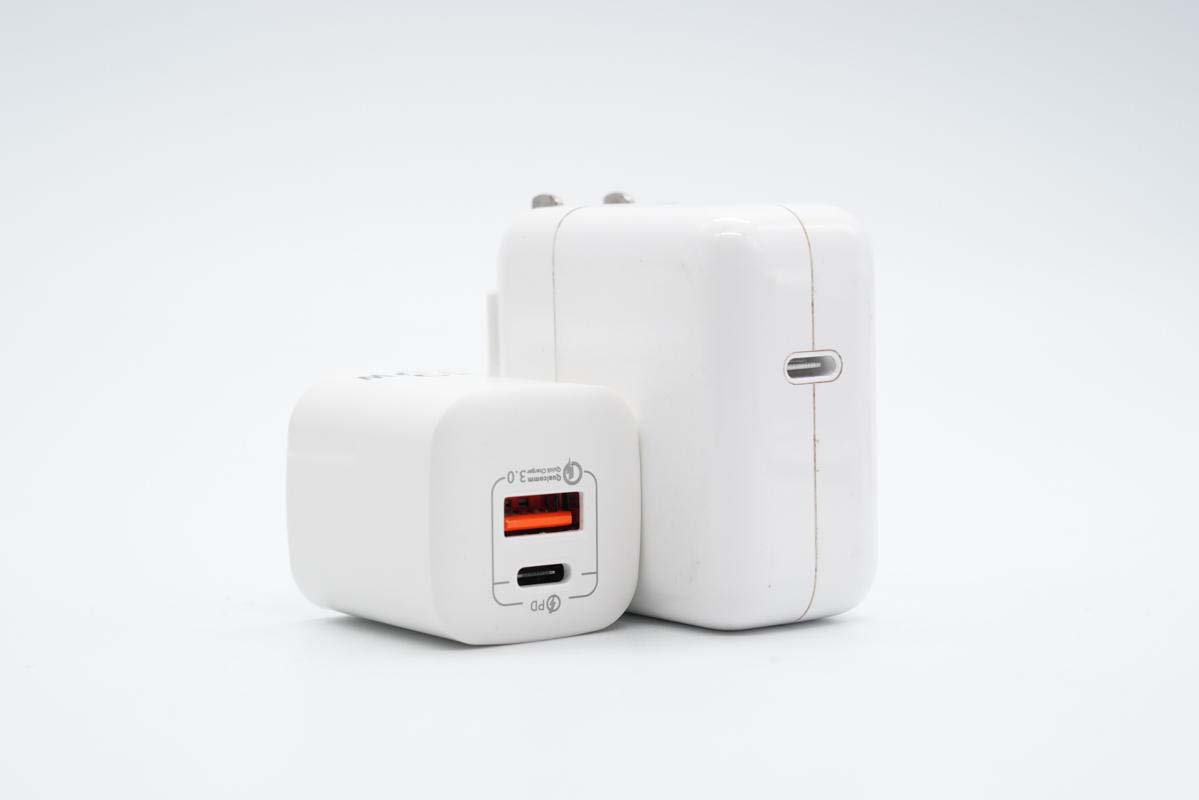

和蘋果30W充電器直觀對比，接口更多，體積優勢也非常明顯。

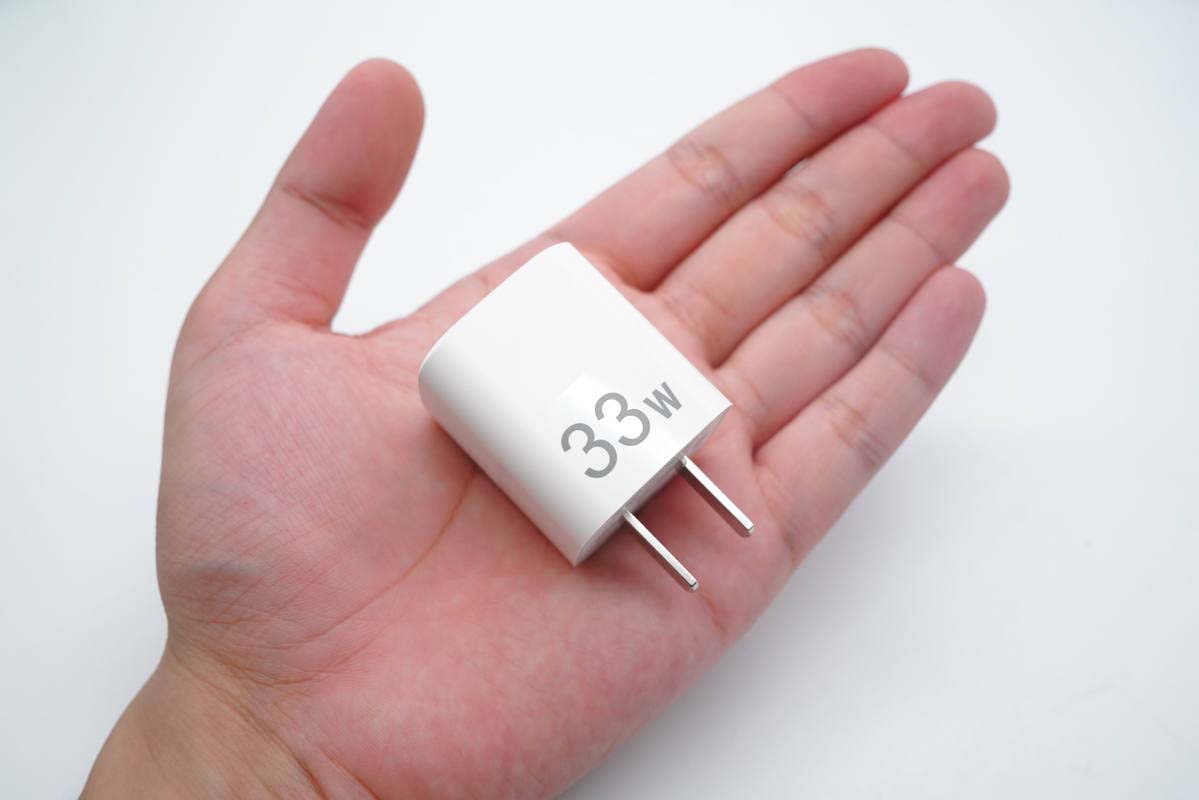

拿在手上的直觀感受。

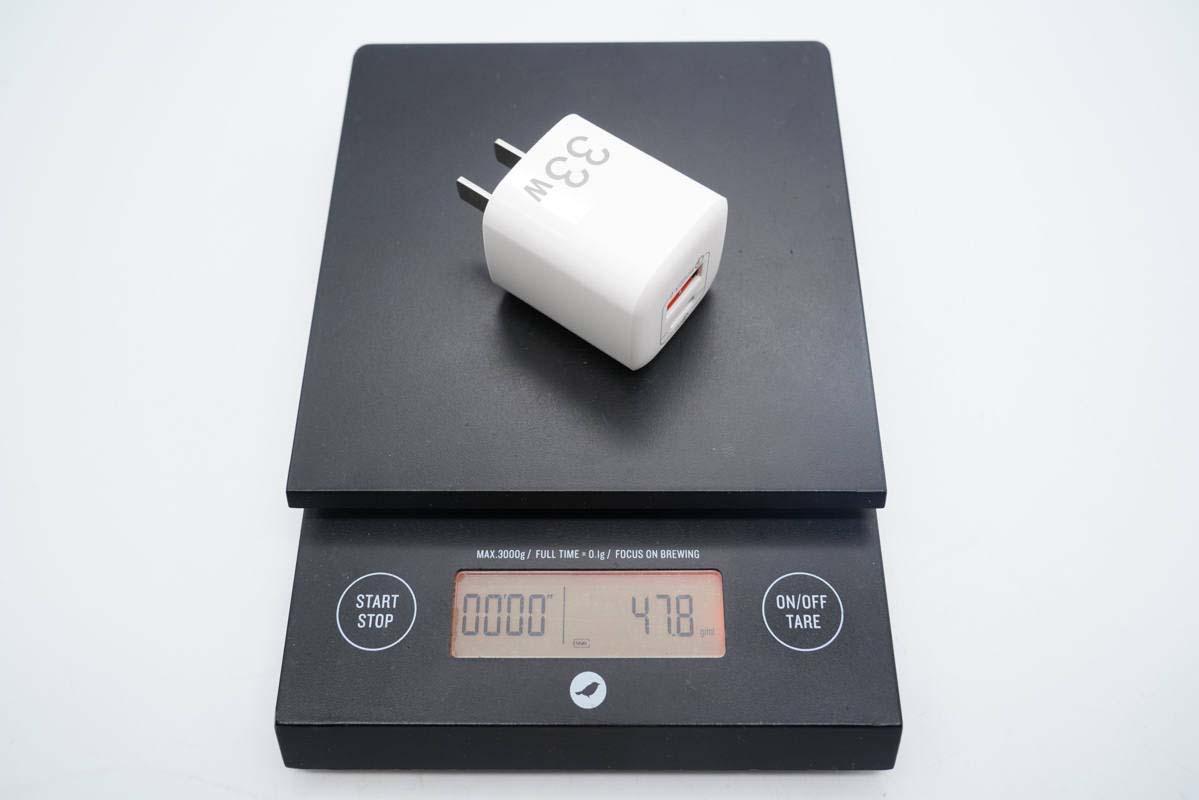

凈重約為48g。

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。

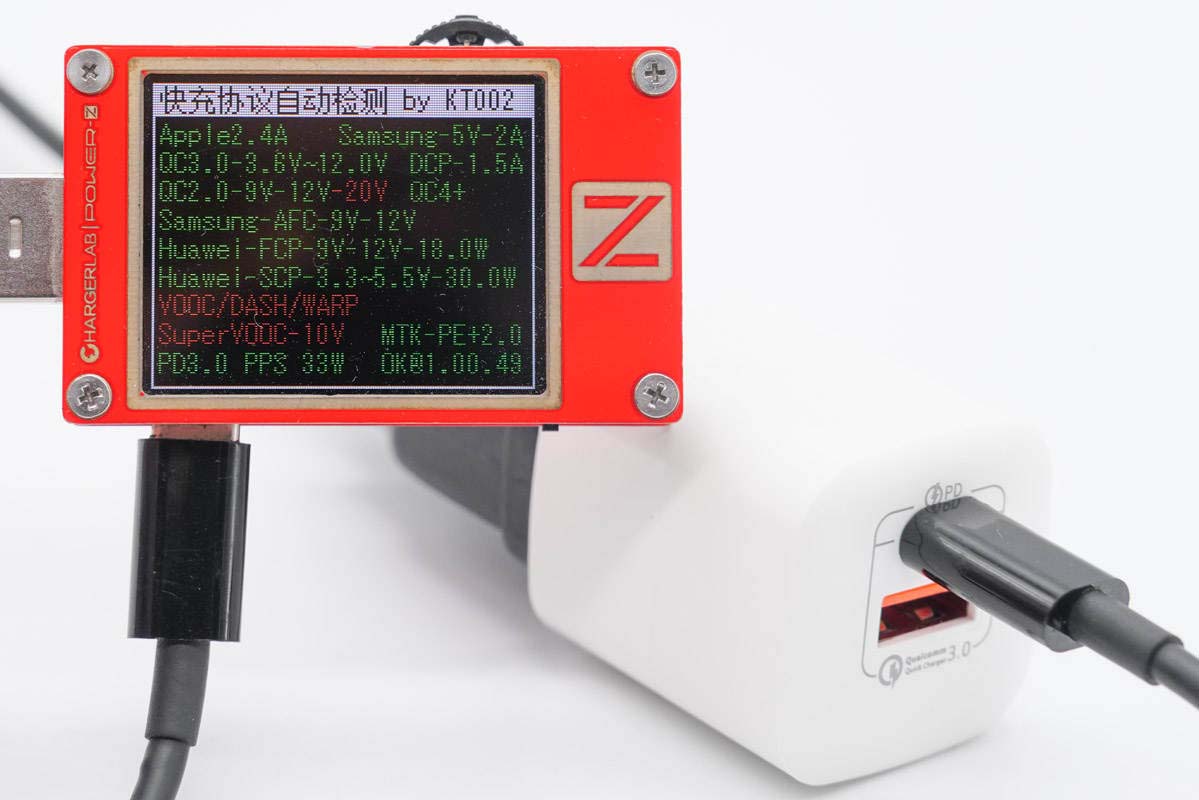

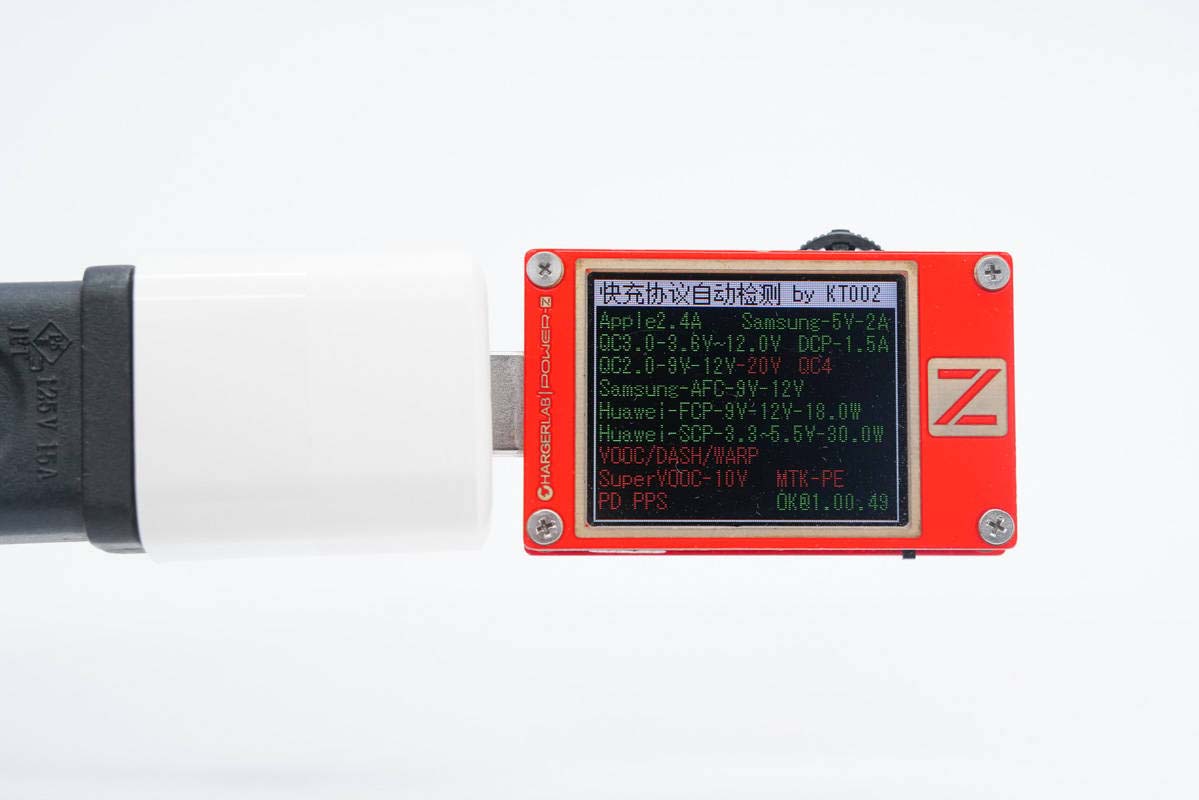

使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

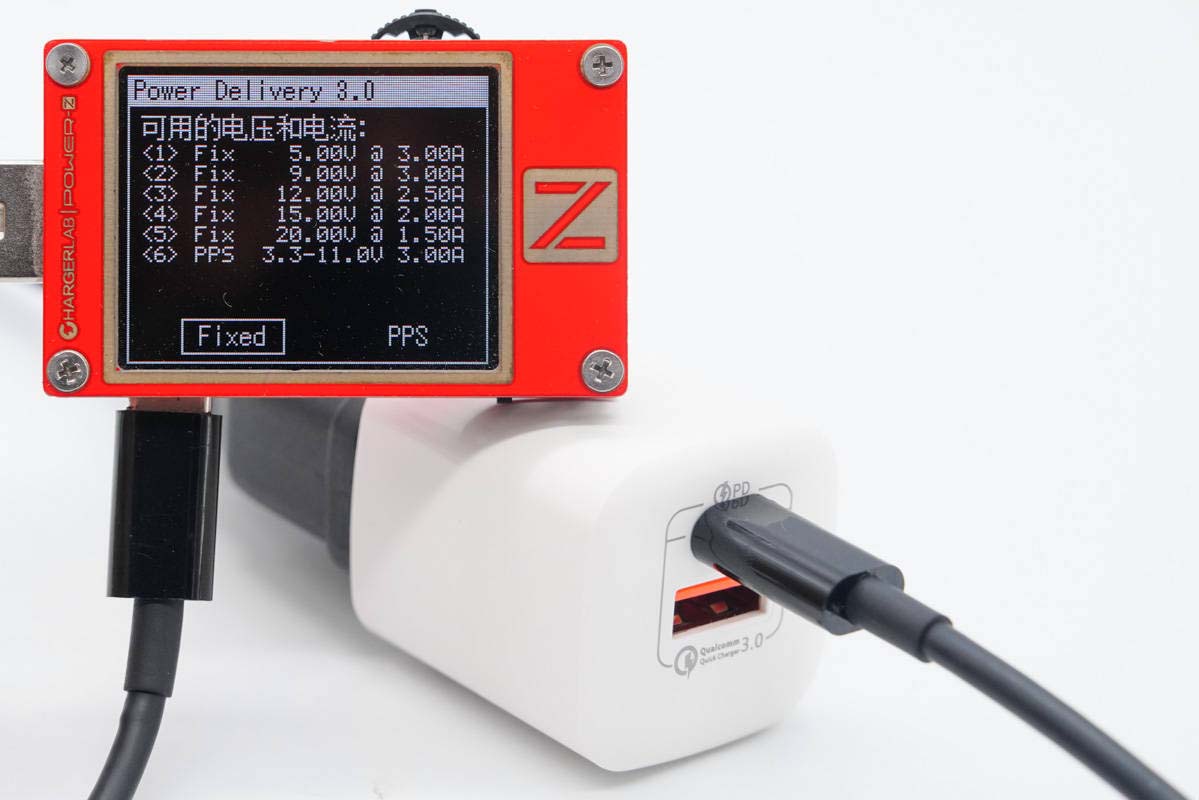

此外C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

二、睿元33W充電器拆解

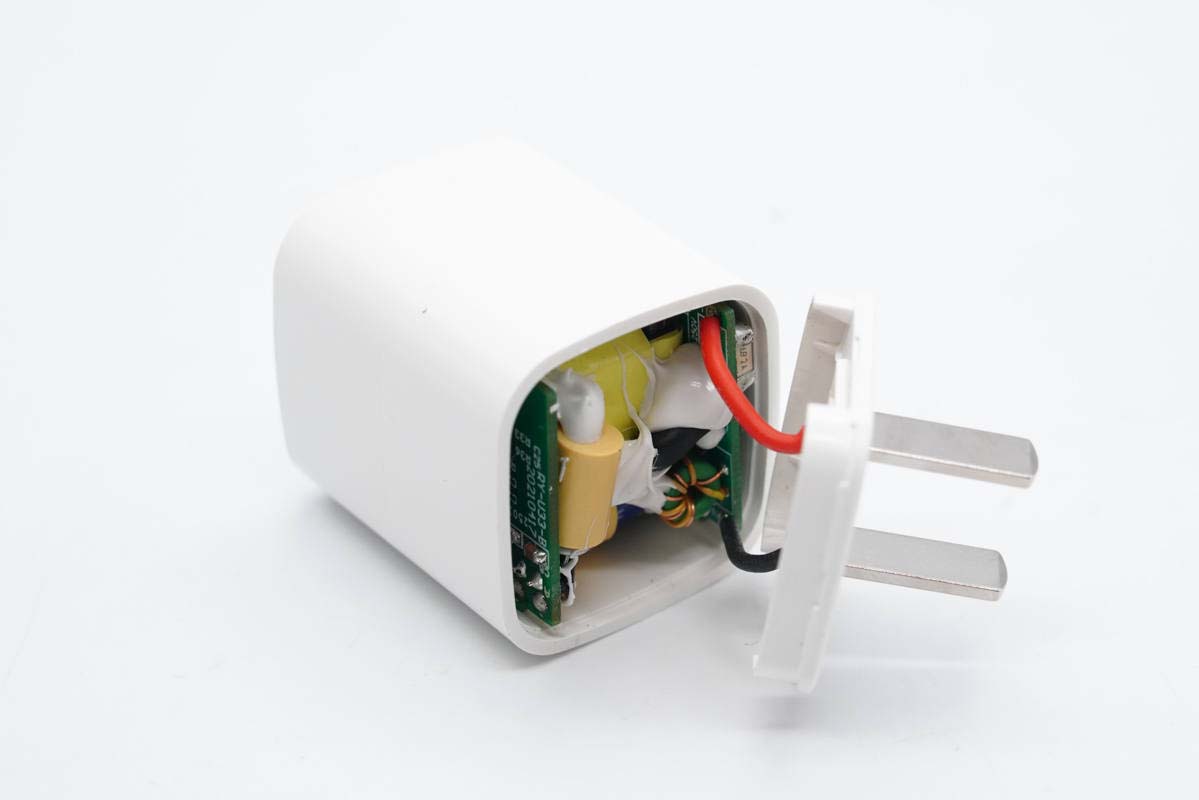

將輸入端外殼拆開。

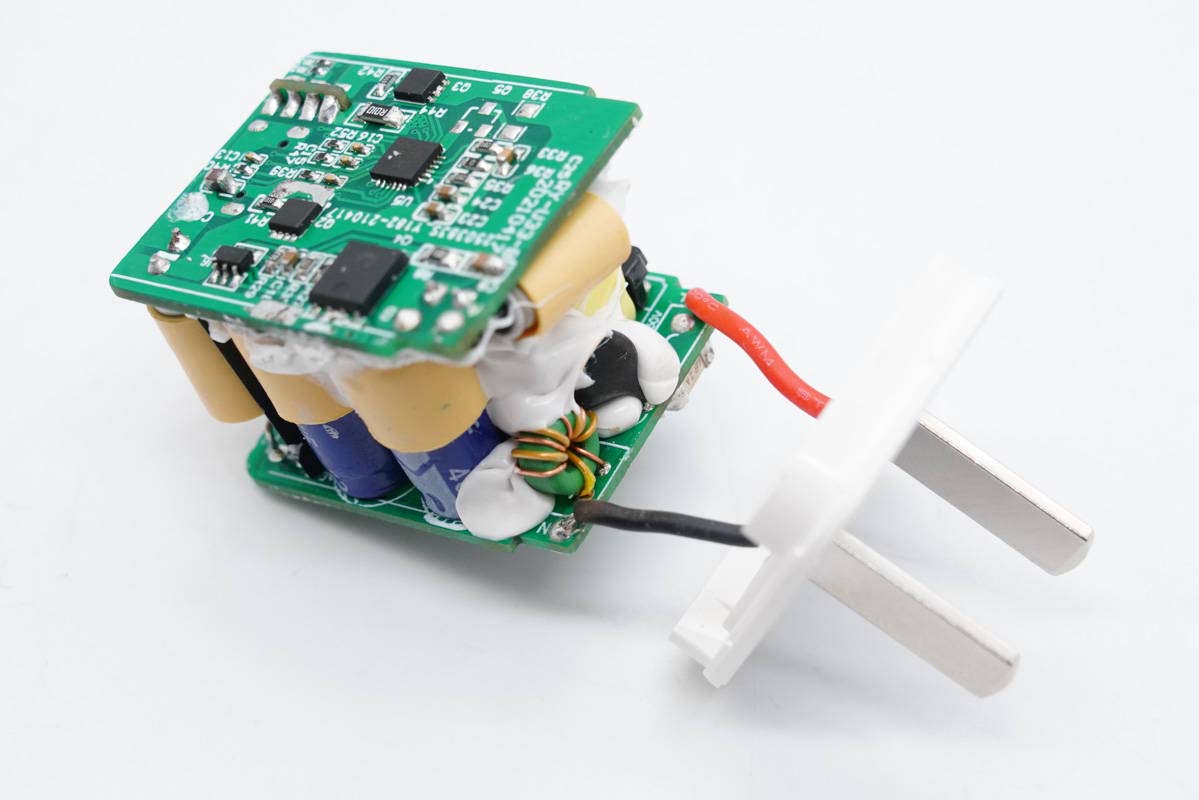

PCBA模塊打膠加固，高低壓濾波電容均套有絕緣管保護。

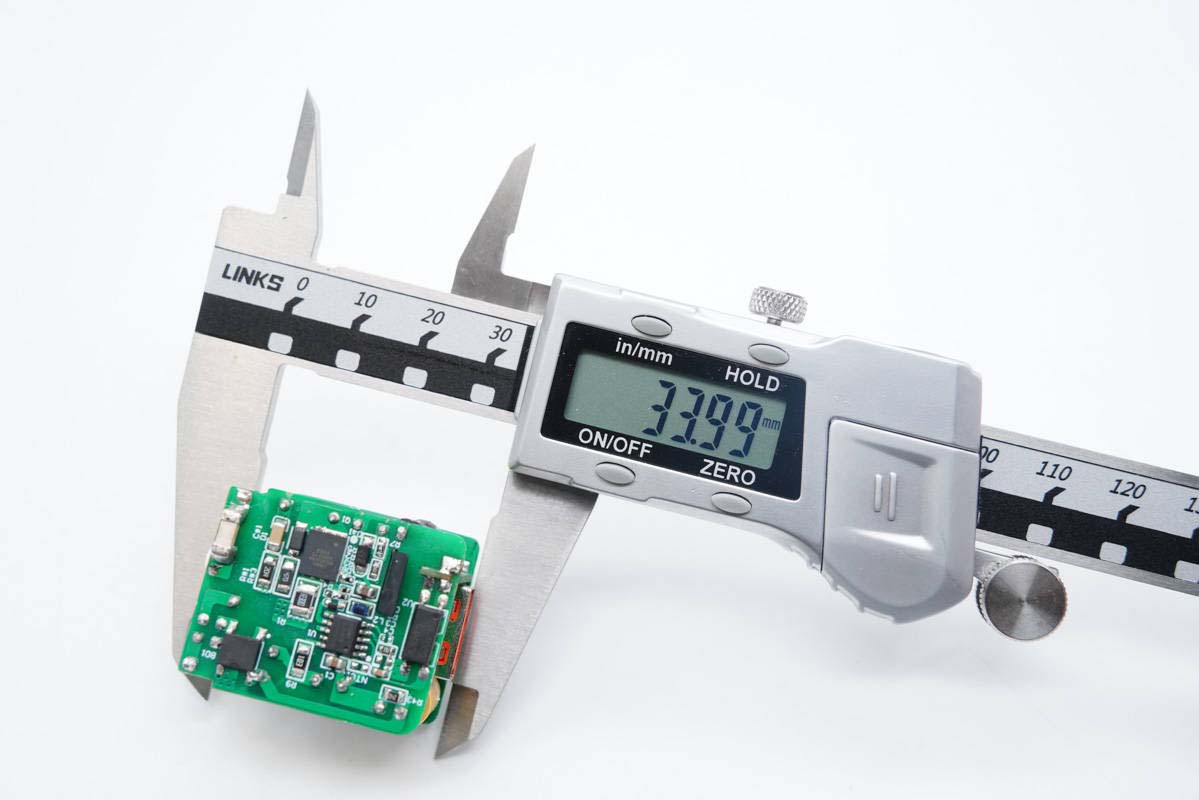

使用游標卡尺測得模塊長度為33.99mm。

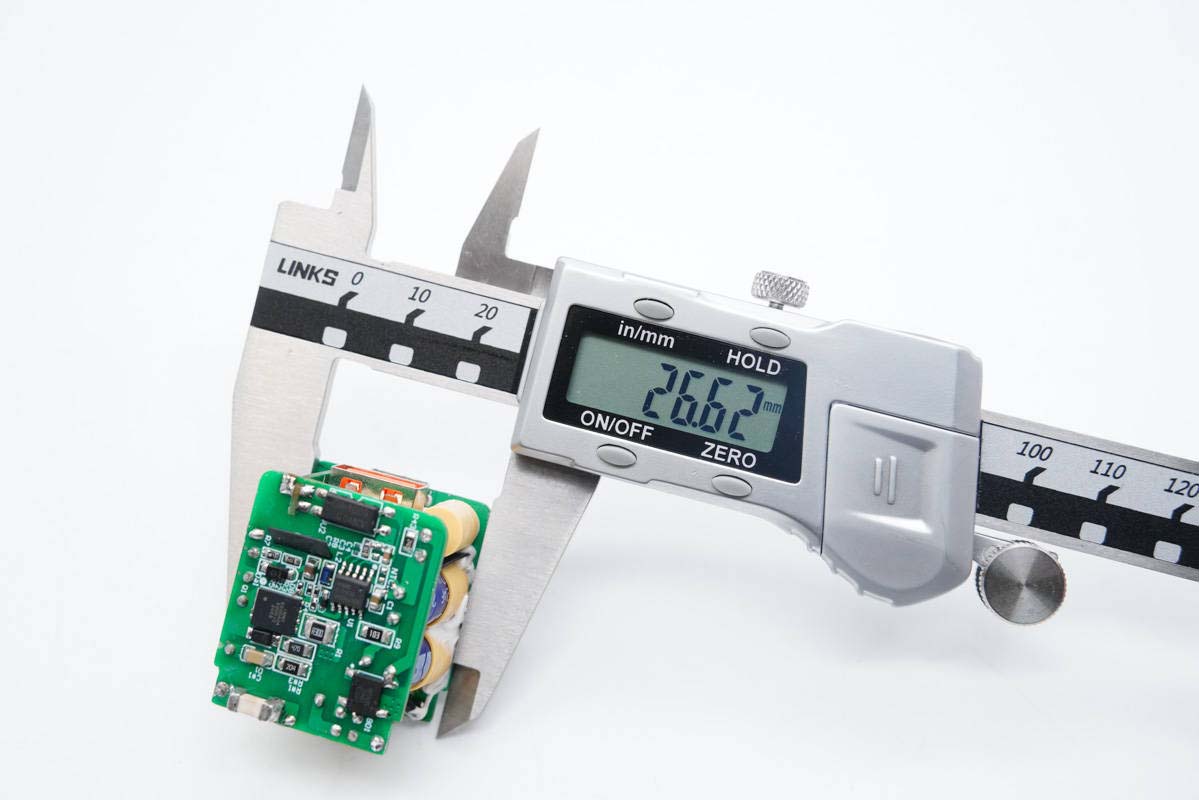

寬度為26.62mm。

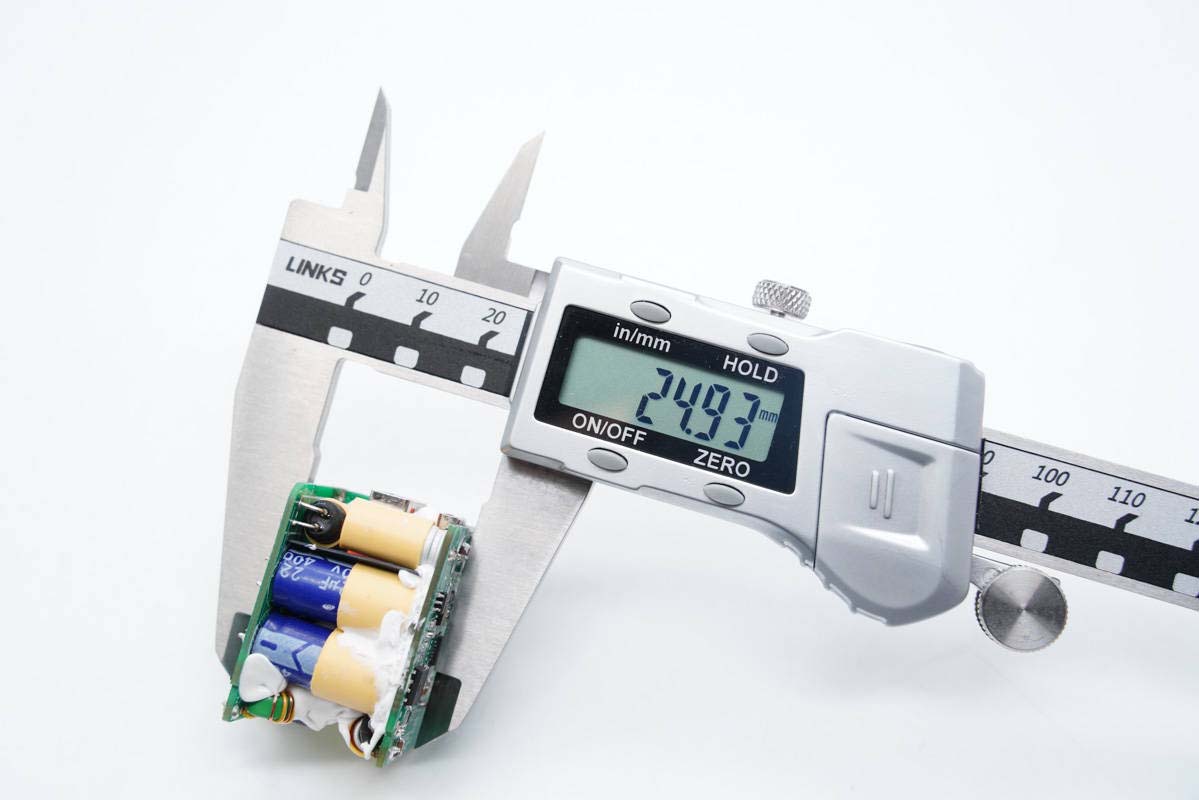

厚度為24.93mm。

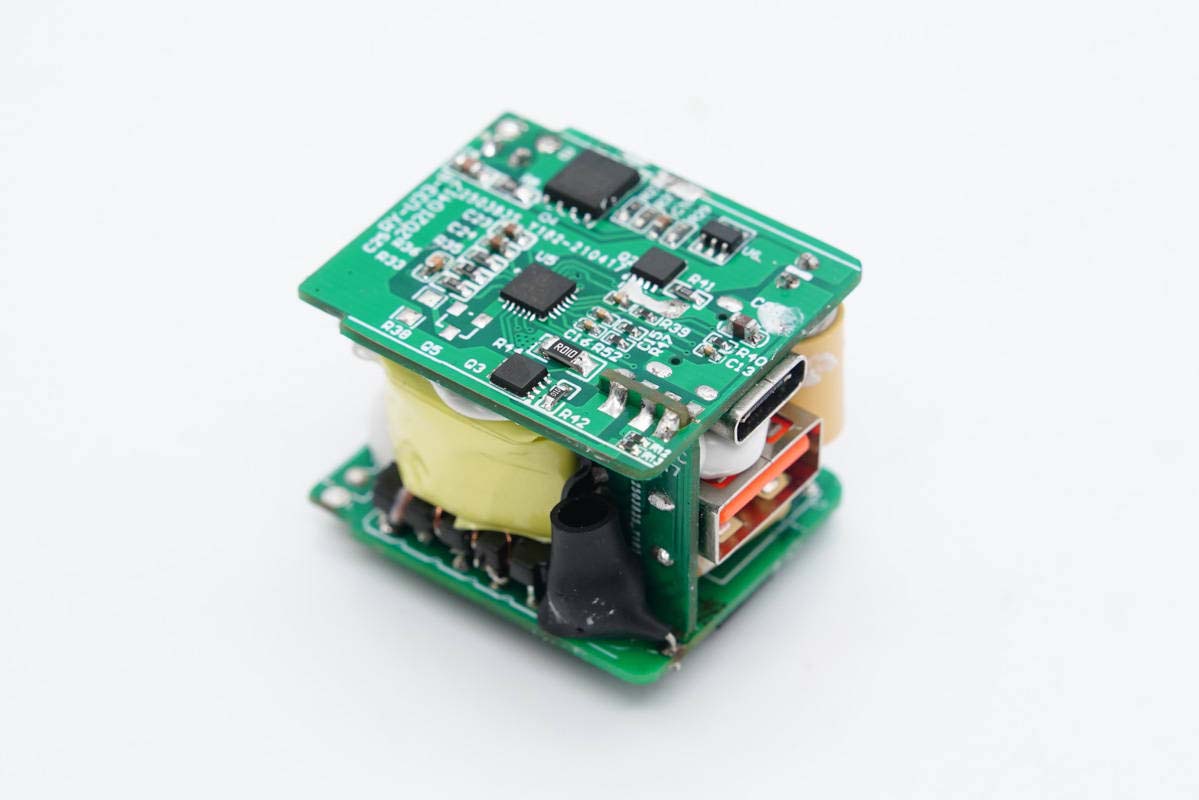

模塊采用三塊小板組合焊接，連接小板還用來支撐USB-A母座。

輸入端一覽，保險絲設在輸入小板背面，正面有NTC浪涌抑制電阻和共模電感。

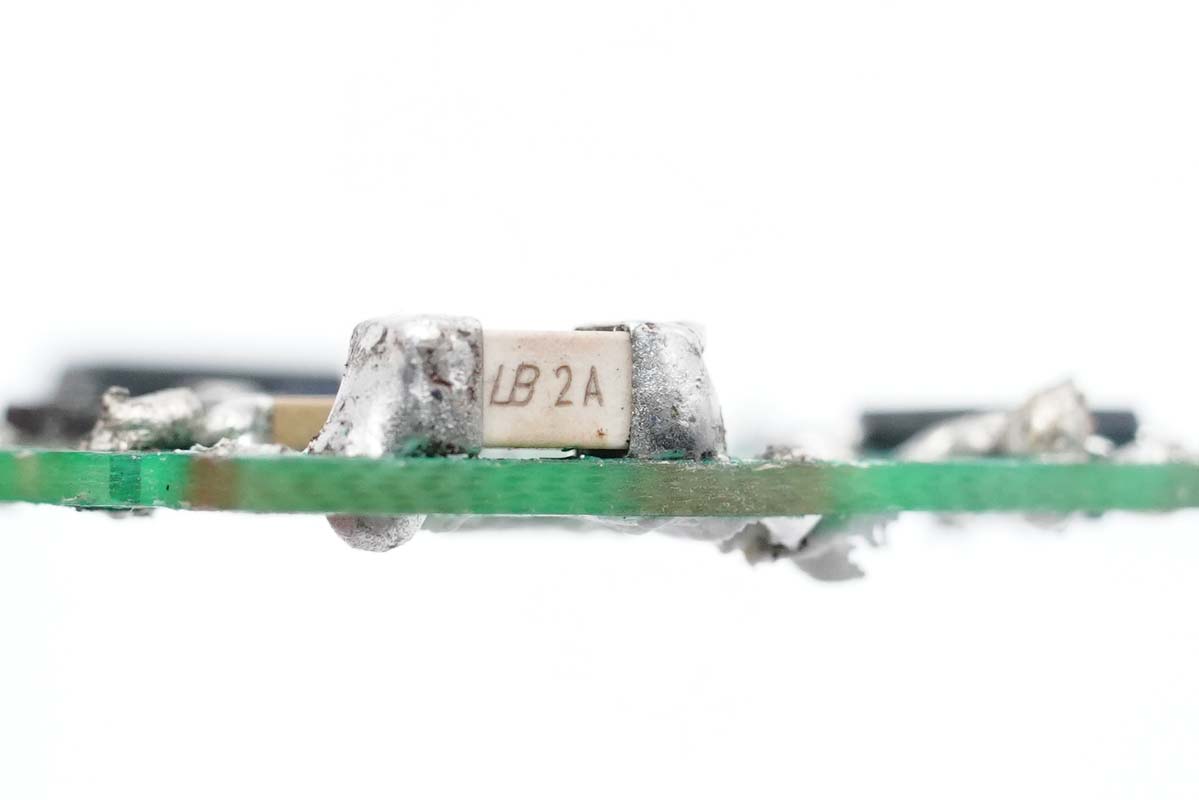

藍寶保險絲特寫，額定電流2A。

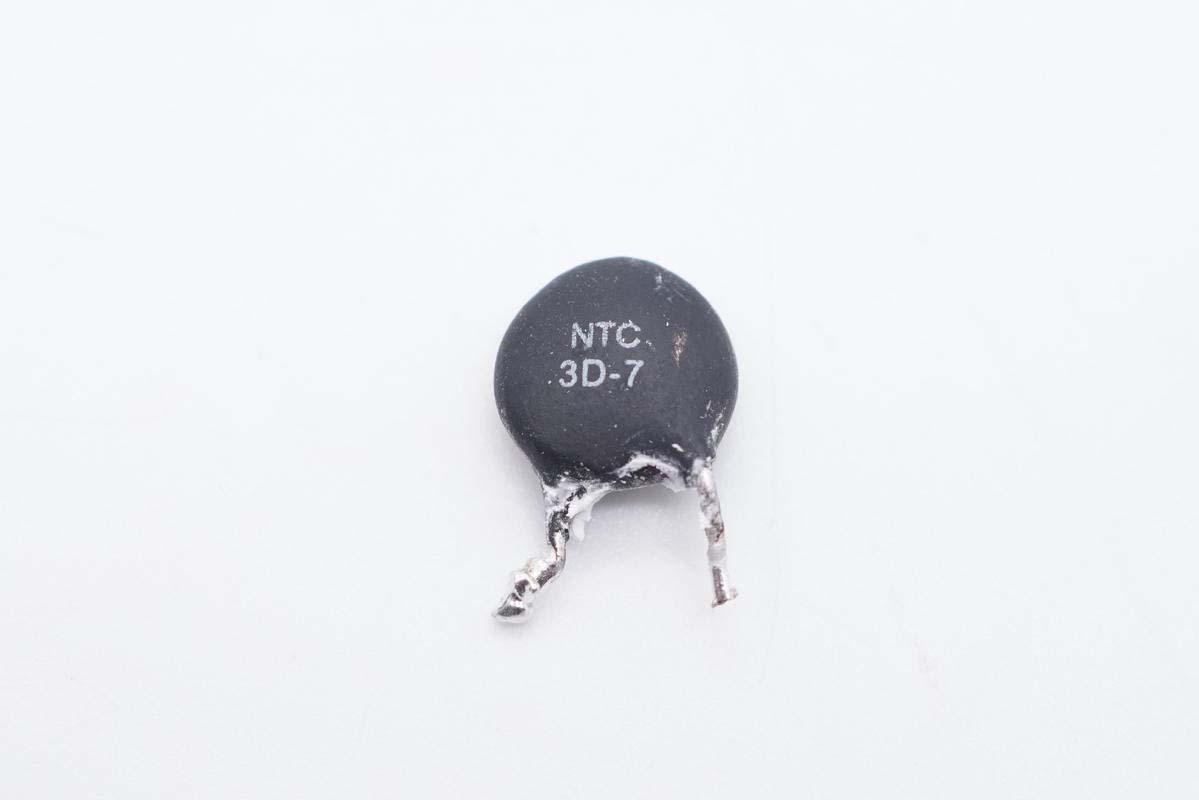

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

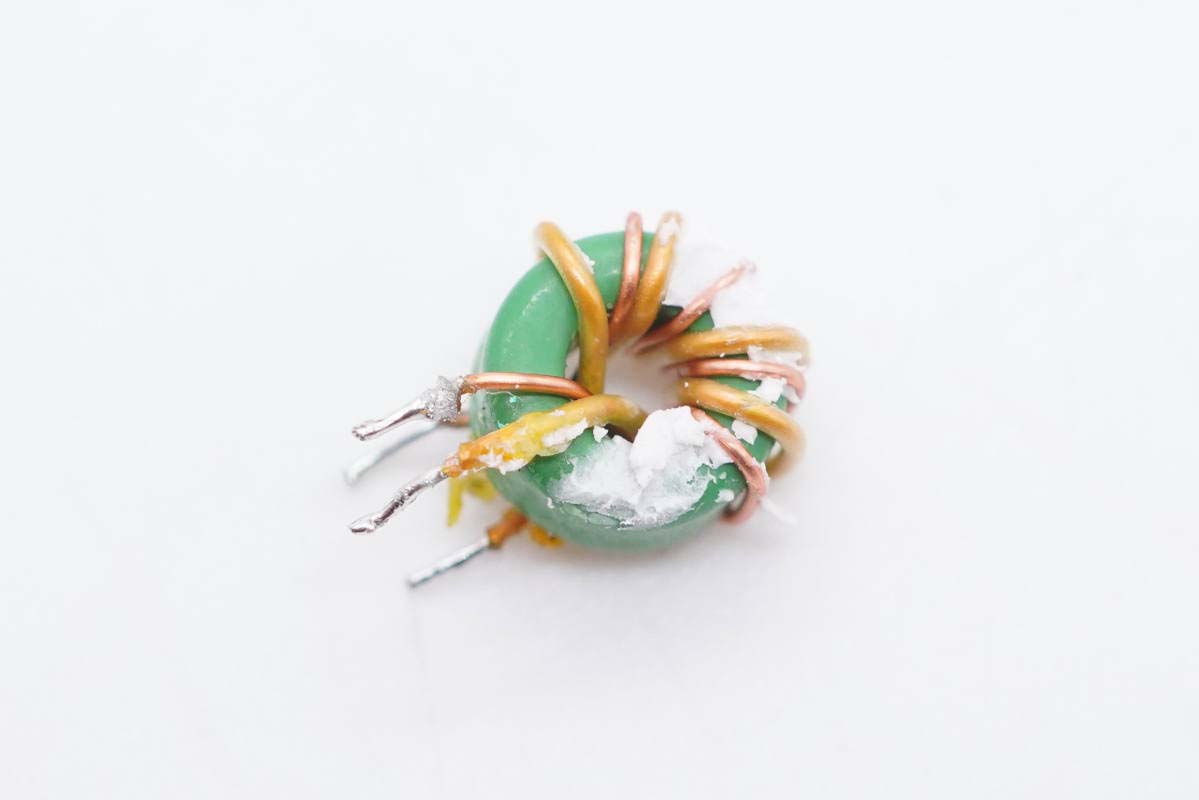

共模電感特寫，用于濾除EMI干擾。

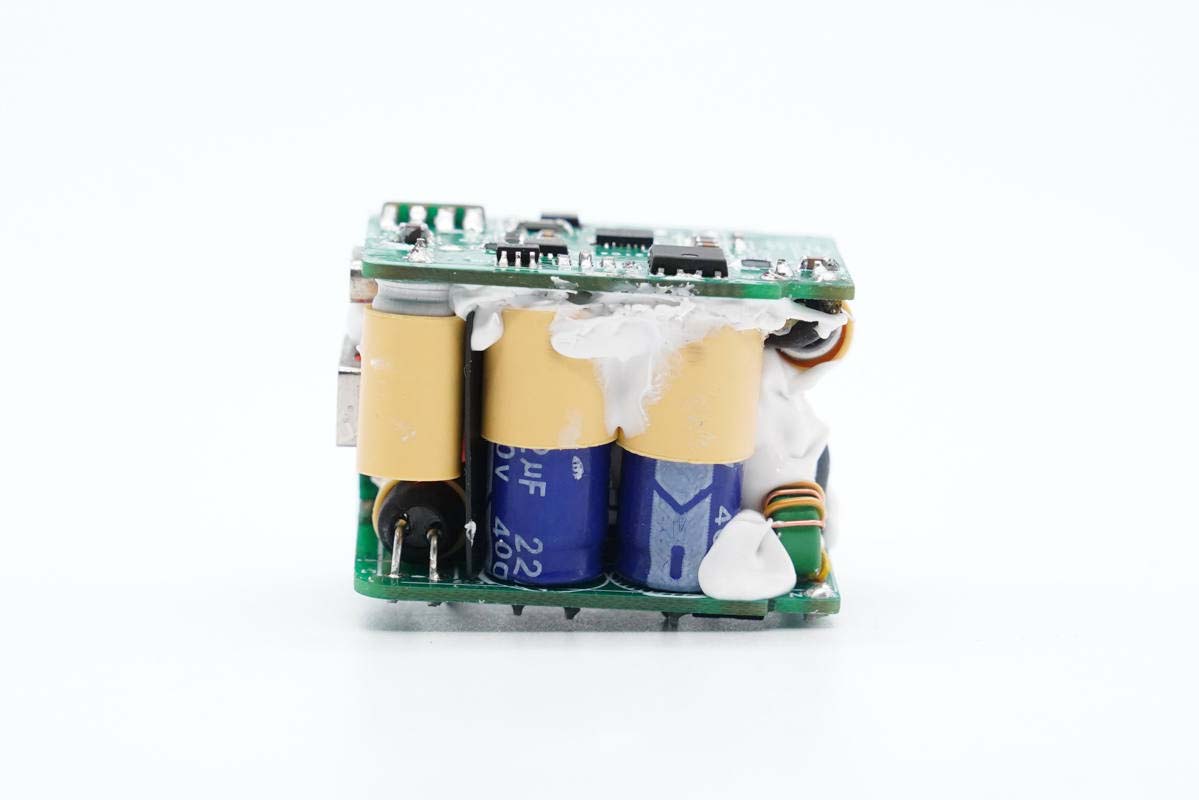

另一側電容加套防火硅膠套保護。電容硅膠套是深圳市馨寶科技有限公司，用專業硅膠配方制造，具有良好的防火性能，耐壓5000V以內勻安全無憂，為PD快充小型化，電器安全間隙、絕緣穿透距離、爬電距離等問題提供絕對保障，產品已被奧海等多家大型上市公司承認采用量產。

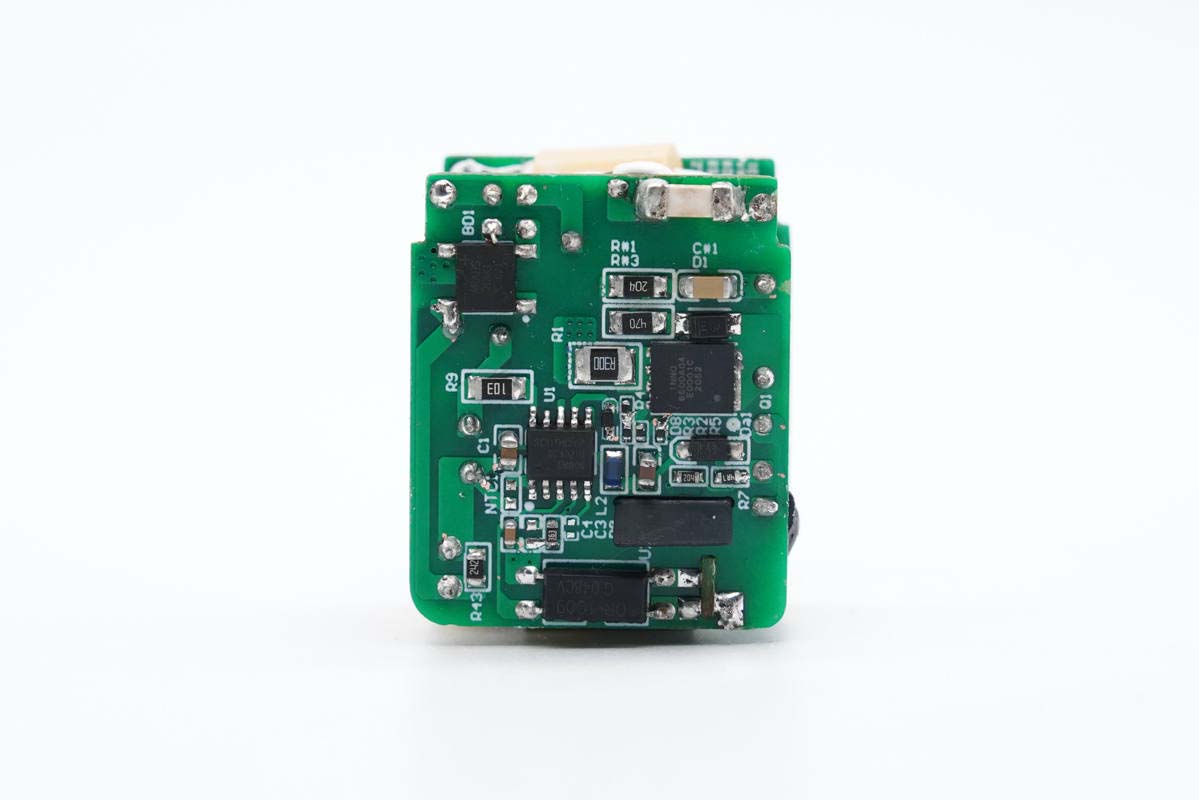

輸入端小板背面除了保險絲，還有整流橋、主控芯片、氮化鎵功率開關管以及光耦。

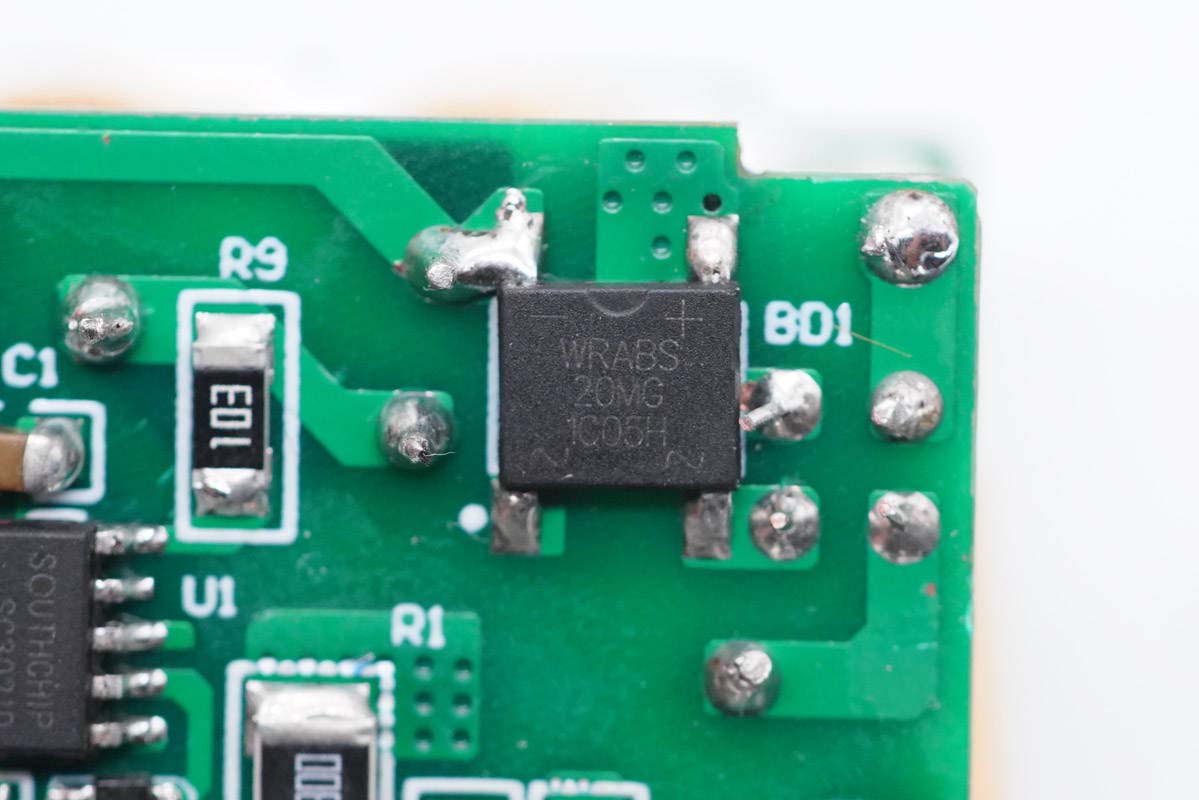

WRABS20MG整流橋，來自深圳市沃爾德實業有限公司。

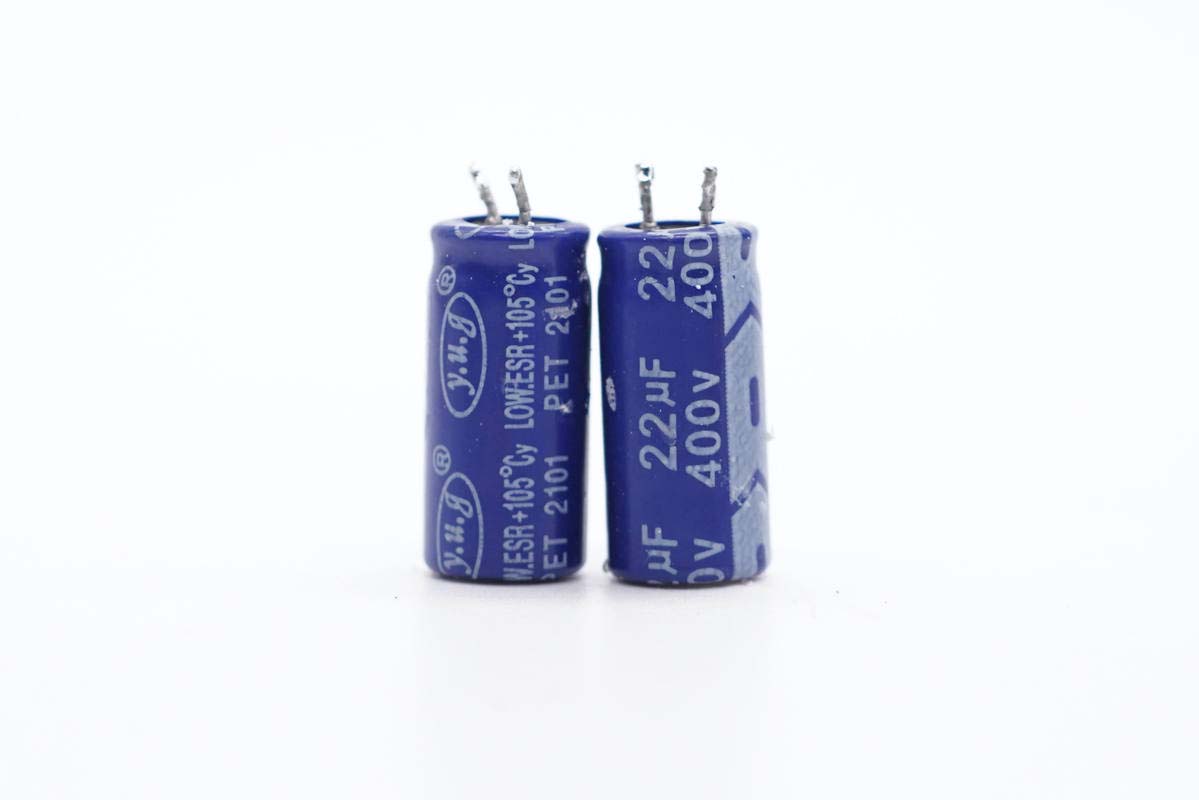

兩顆高壓濾波電解電容均為深圳市昱光電子y.u.g品牌，規格都是400V 22μF。該系列電容采用環保鉆石藍配色，工作溫度范圍：-40℃~105℃，3000小時壽命，具備抗雷擊、耐紋波、高頻低阻等優勢，可以為快充優化產品結構、提升組裝工藝發揮作用。

充電頭網拆解了解到，昱光電子y.u.g品牌電容還被羽博65W 1A1C氮化鎵充電器、智電電子30W 1A1C快充充電器、倍思20W超級硅充電器、麥多多47W 1A1C迷你氮化鎵充電器、億色迷你20W PD快充、海陸通20W PD快充等產品采用。

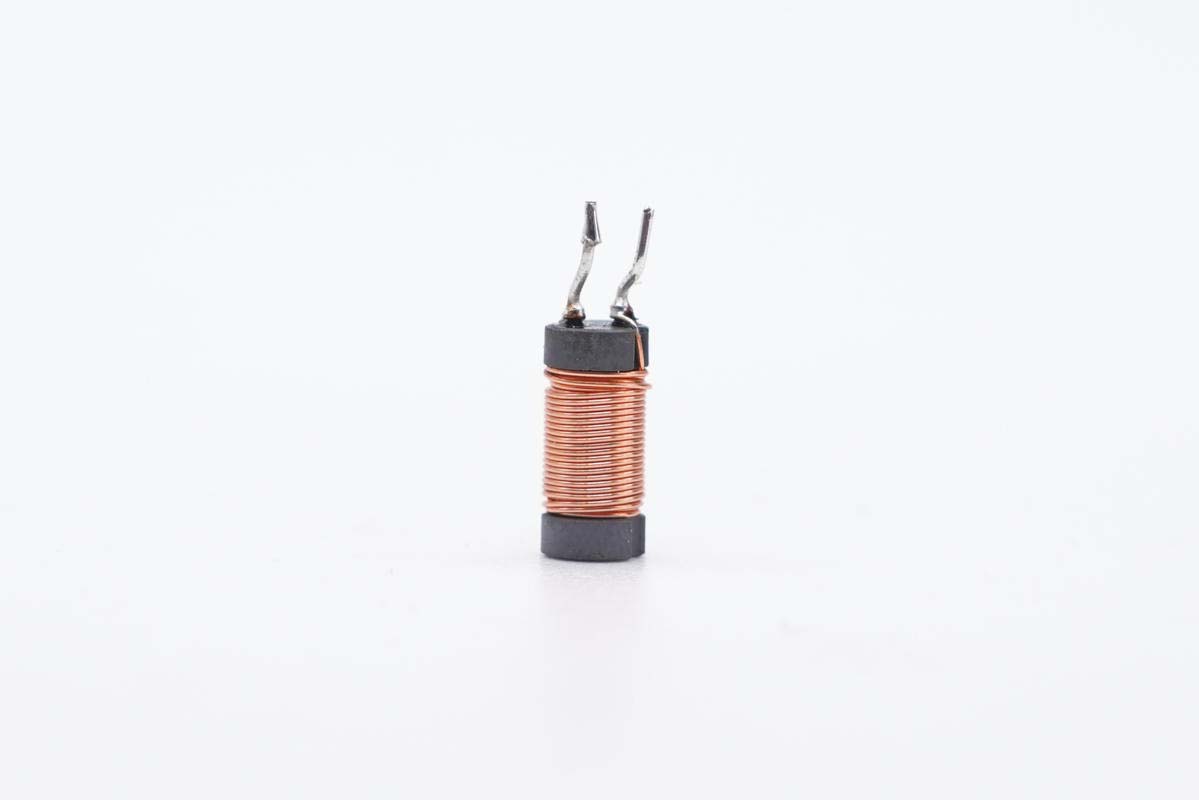

工字電感特寫。

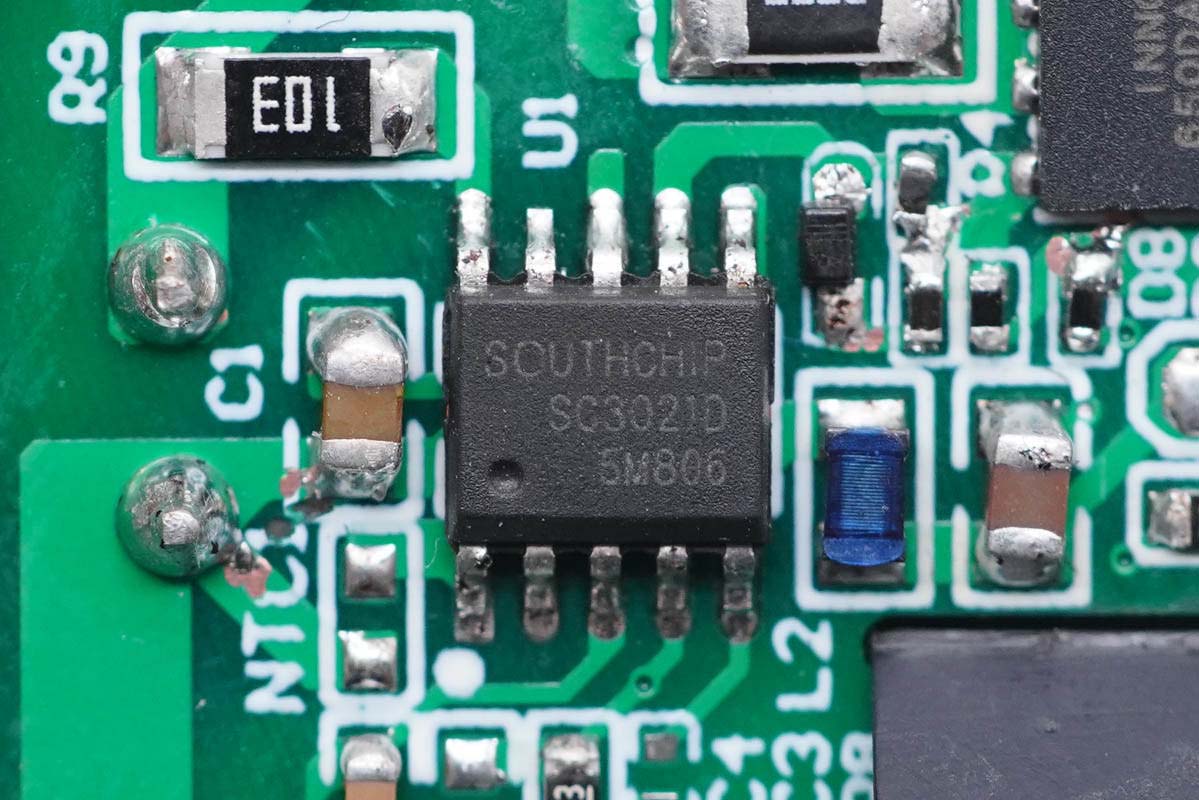

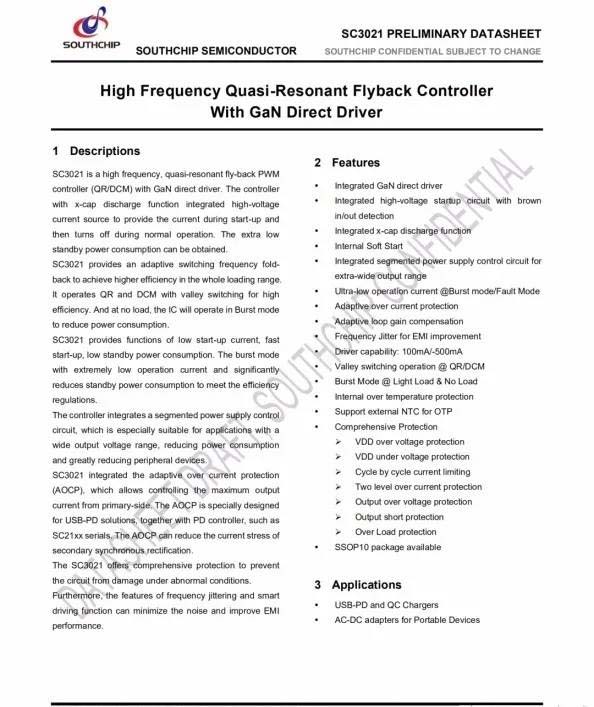

開關電源主控芯片為南芯SC3021D，支持170KHz GaN直驅，專為30W氮化鎵充電器設計，在該方案下可采用ATQ17/15繞線式變壓器，極具性價比。

據了解，南芯SC3021x滿足各類高頻QR快充需求，采用專有的GaN直驅設計，省去外置驅動器或者分立驅動器件；集成分段式供電模式，單繞組供電，無需復雜的供電電路；內置高壓?jiǎn)?dòng)及交流輸入Brown In/Out功能，集成了X-cap放電功能。

充電頭網拆解了解到，南芯快充芯片可應于充電器、車充、移動電源、儲能電源等產品，此前已被安克PowerHouse II 400戶外電源、羽博300W便攜式儲能電源、三星45W PD快充車充、紫米20號200W PD快充移動電源、紫米65W 2C1A桌面PD快充、安克Nano 20W PD快充充電器等數十款產品采用，品質獲得客戶高度認可。

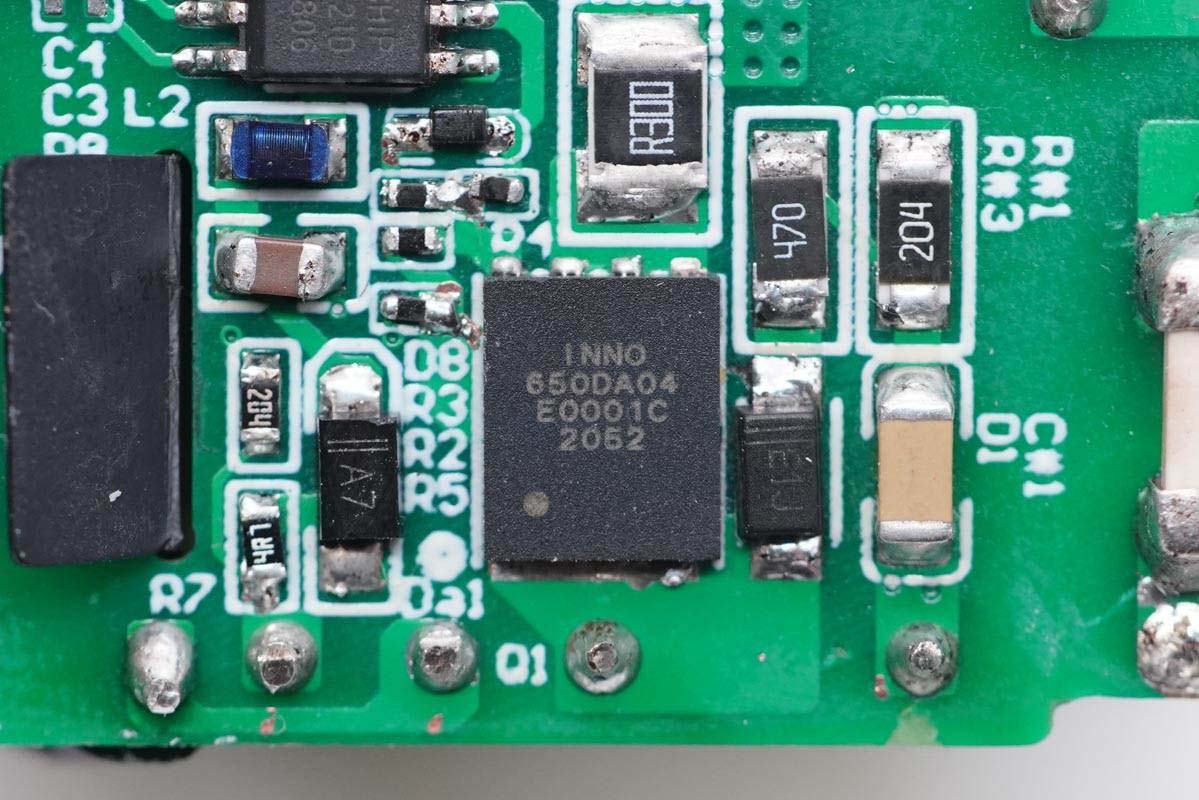

氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率。

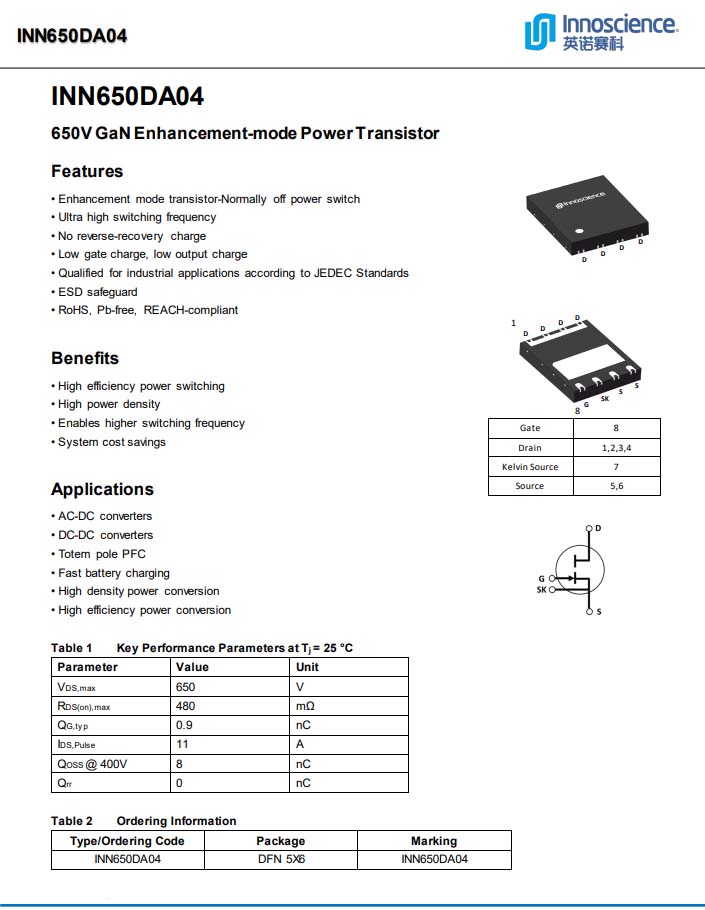

英諾賽科INN650DA04資料信息。

INN650DA04是InnoGaN系列第二代新品，此前已被REMAX 30W氮化鎵快充采用。第一代氮化鎵功率芯片INN650D02此前已被品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、尚巡120W氮化鎵適配器、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W USB PD氘鋒氮化鎵快充、飛頻65W?PD氮化鎵充電器、魅族65W氮化鎵充電器、Lapo 65W?PD氮化鎵快充充電器、ROCK 65W 2C1A氮化鎵快充等多款產品采用，芯片質量獲得市場認可。

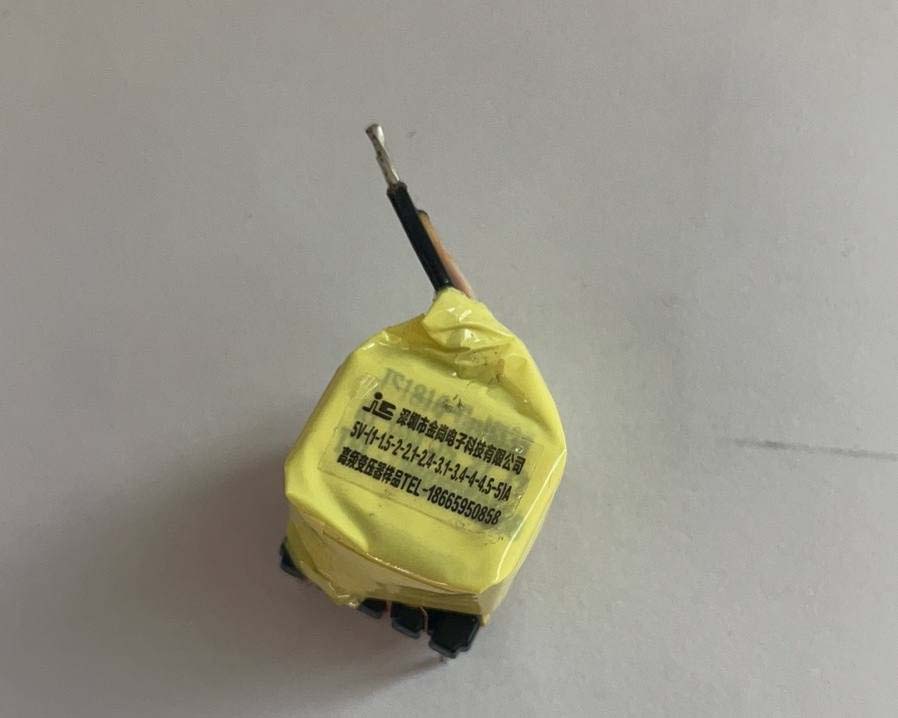

變壓器使用絕緣膠帶嚴密包裹，據了解。變壓器供應商為深圳市金尚電子科技有限公司提供，主營充電器類高頻變壓器。深圳，河源均有生產基地，多款自主研發開模磁芯骨架，小體積大功率為該公司主導設計生產理念，產品廣泛應用于手機充電器，氮化鎵充電器。

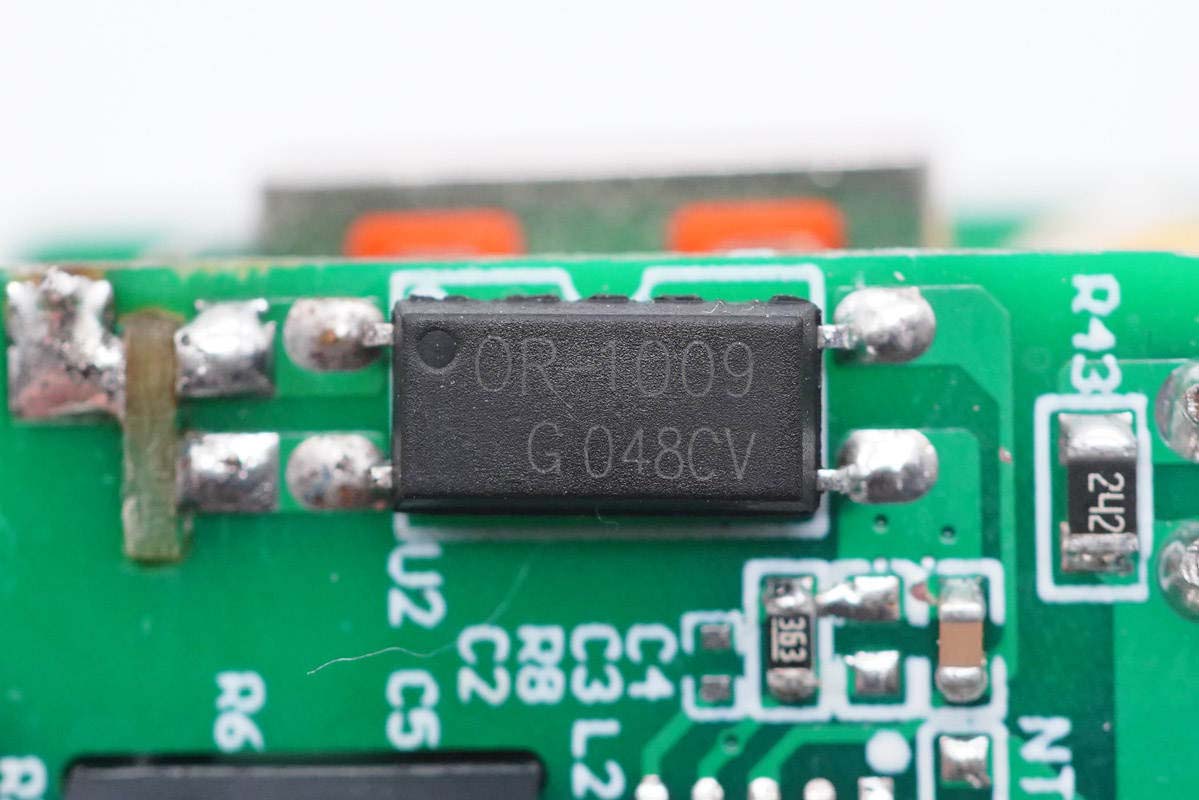

OR-1009光耦特寫，用于初級次級通信，反饋輸出電壓。

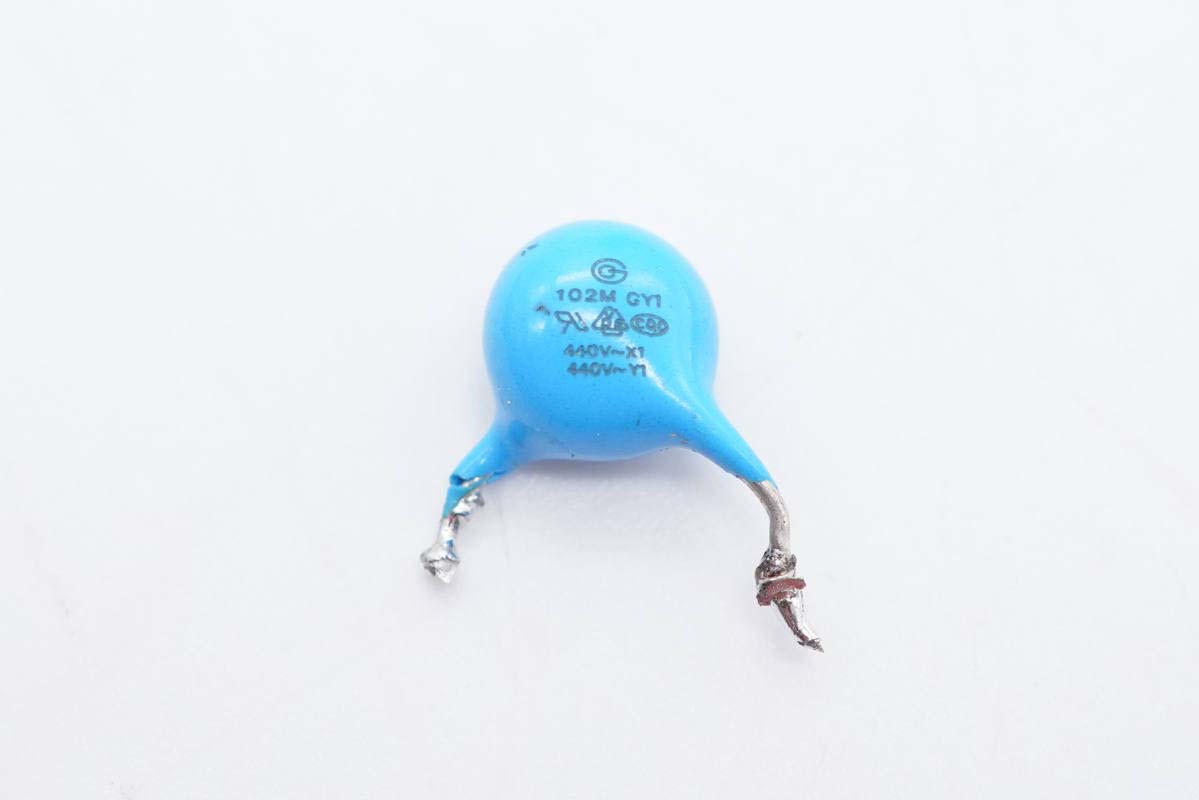

Y電容特寫。

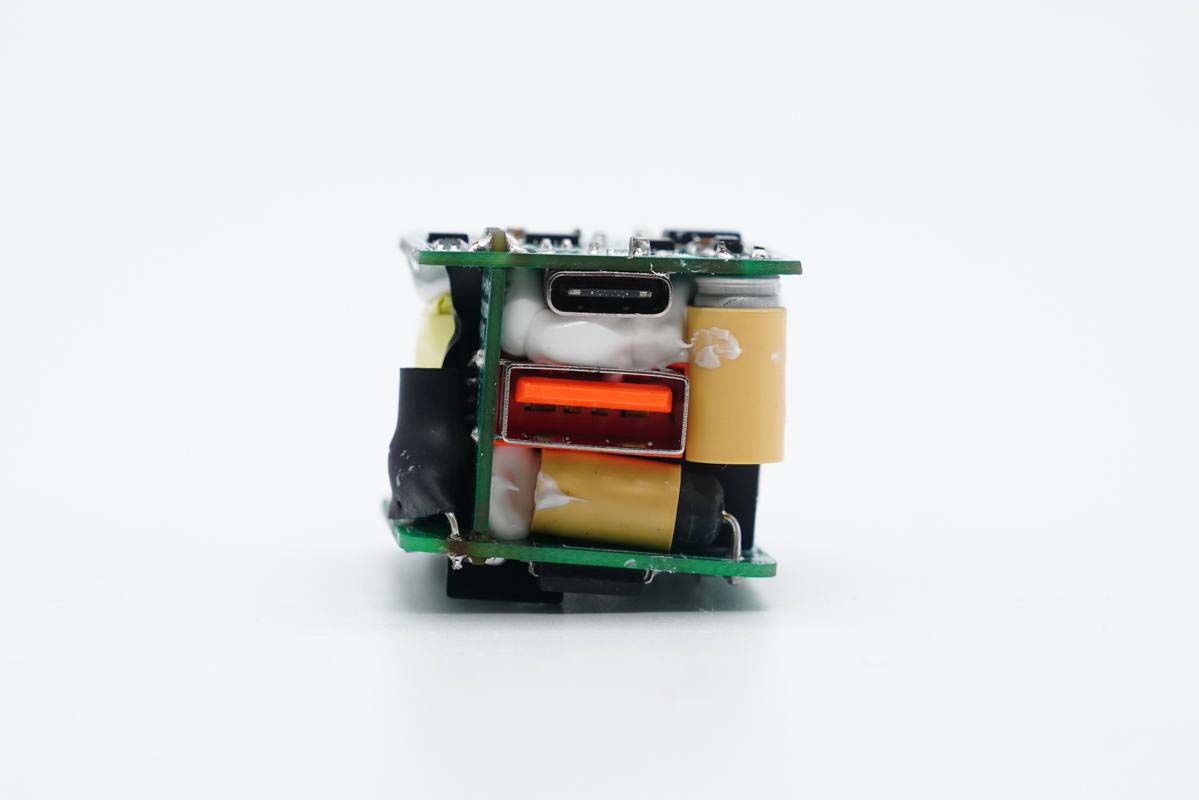

輸出端一覽，兩個USB母座分別焊接在兩塊小板上。

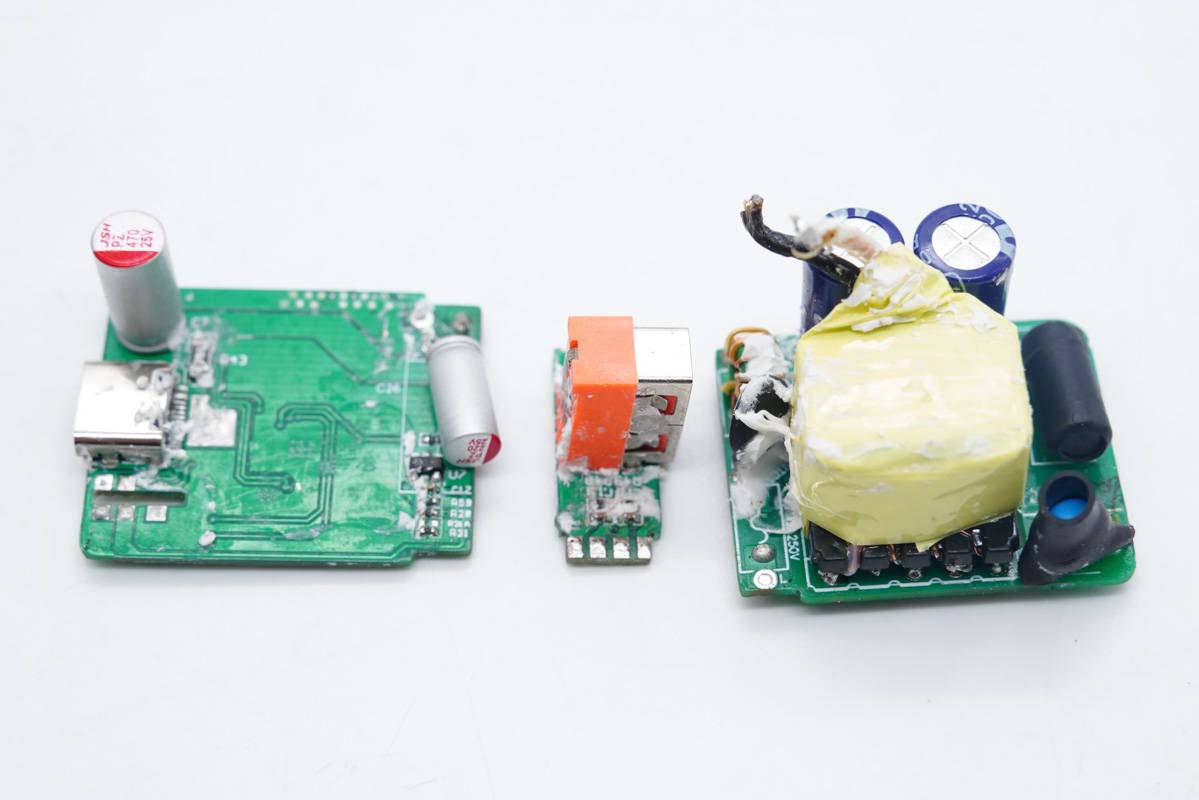

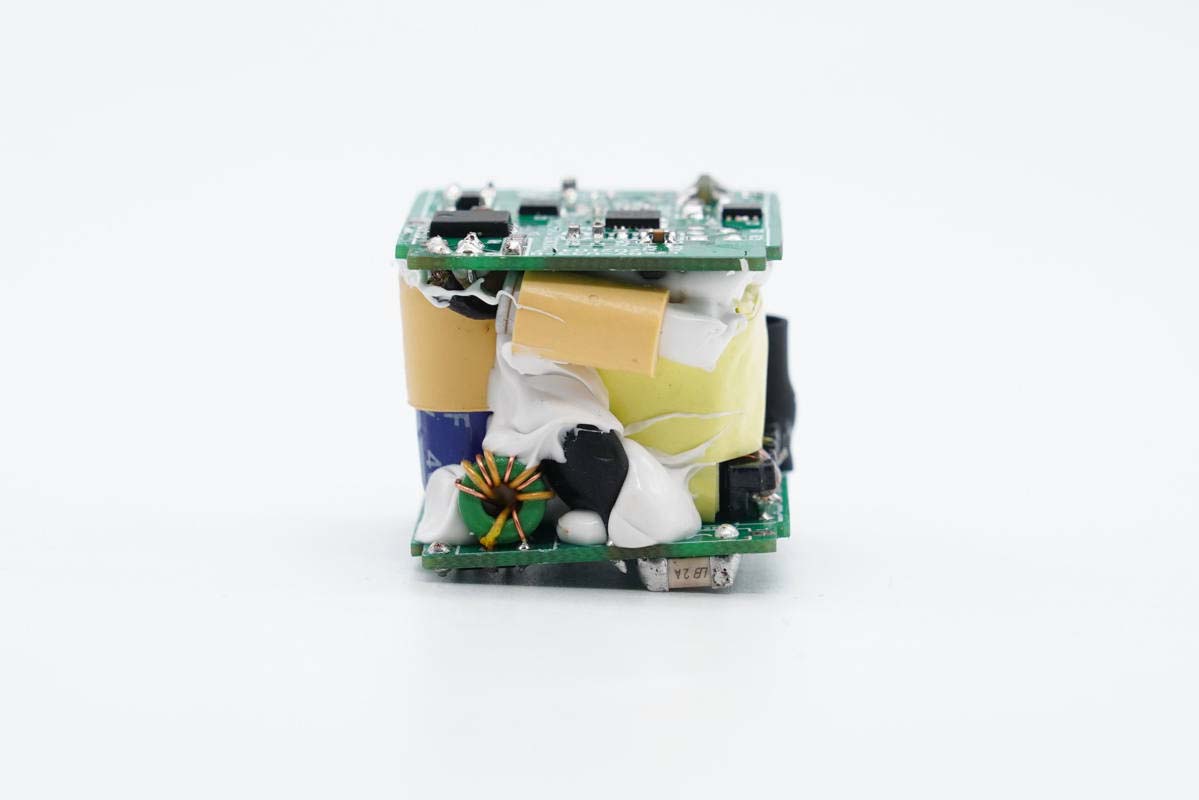

將模塊拆分開，并將硅膠清理干凈。

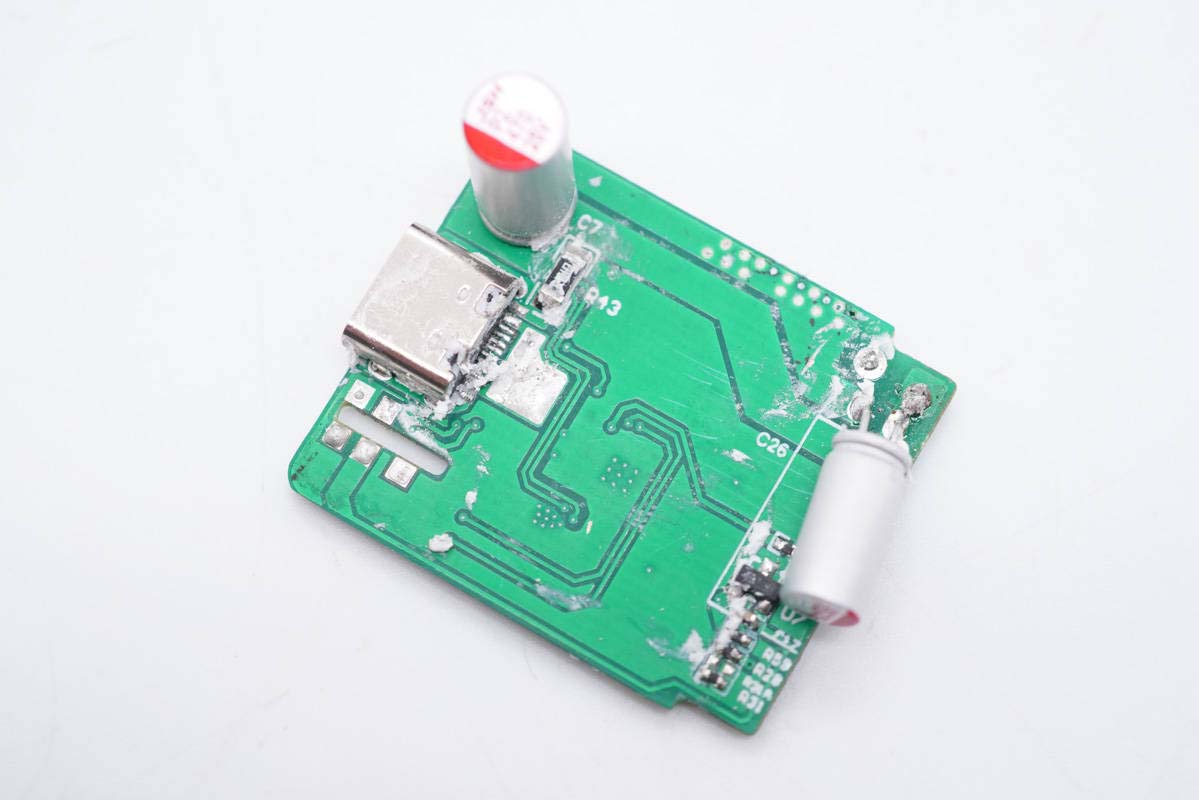

輸出小板一面設有兩顆濾波固態電容。

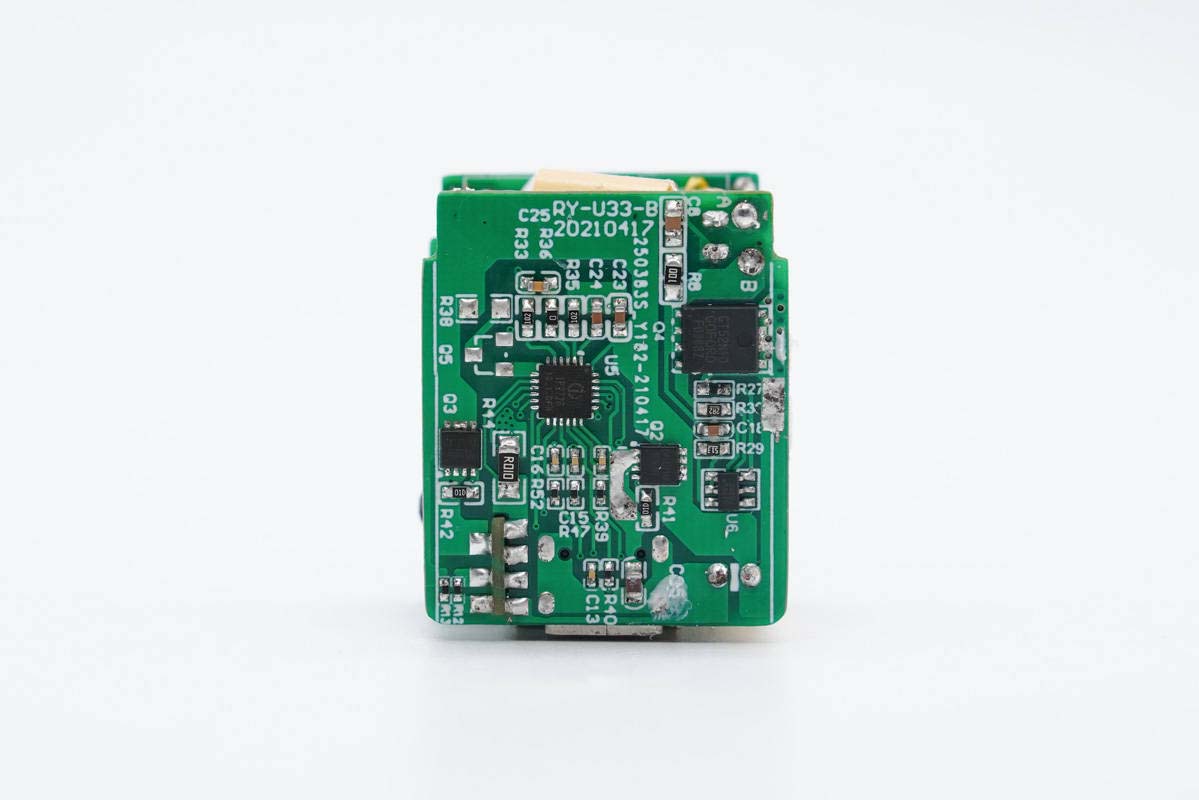

另一面設有同步整流控制器、整流管、協議芯片以及兩顆輸出VBUS開關管。

同步整流控制器采用杰華特JW7726B，支持CCM、DCM、QR和ACF模式，在振鈴期間能有效防止同步整流MOSFET的誤開通；具有快速關斷能力以便能兼容CCM；在啟動過程中（VCC建立之前）能有效防止門極gate被耦合至開啟電壓。據了解，目前JW7726系列產品累計發貨量已接近千萬顆。

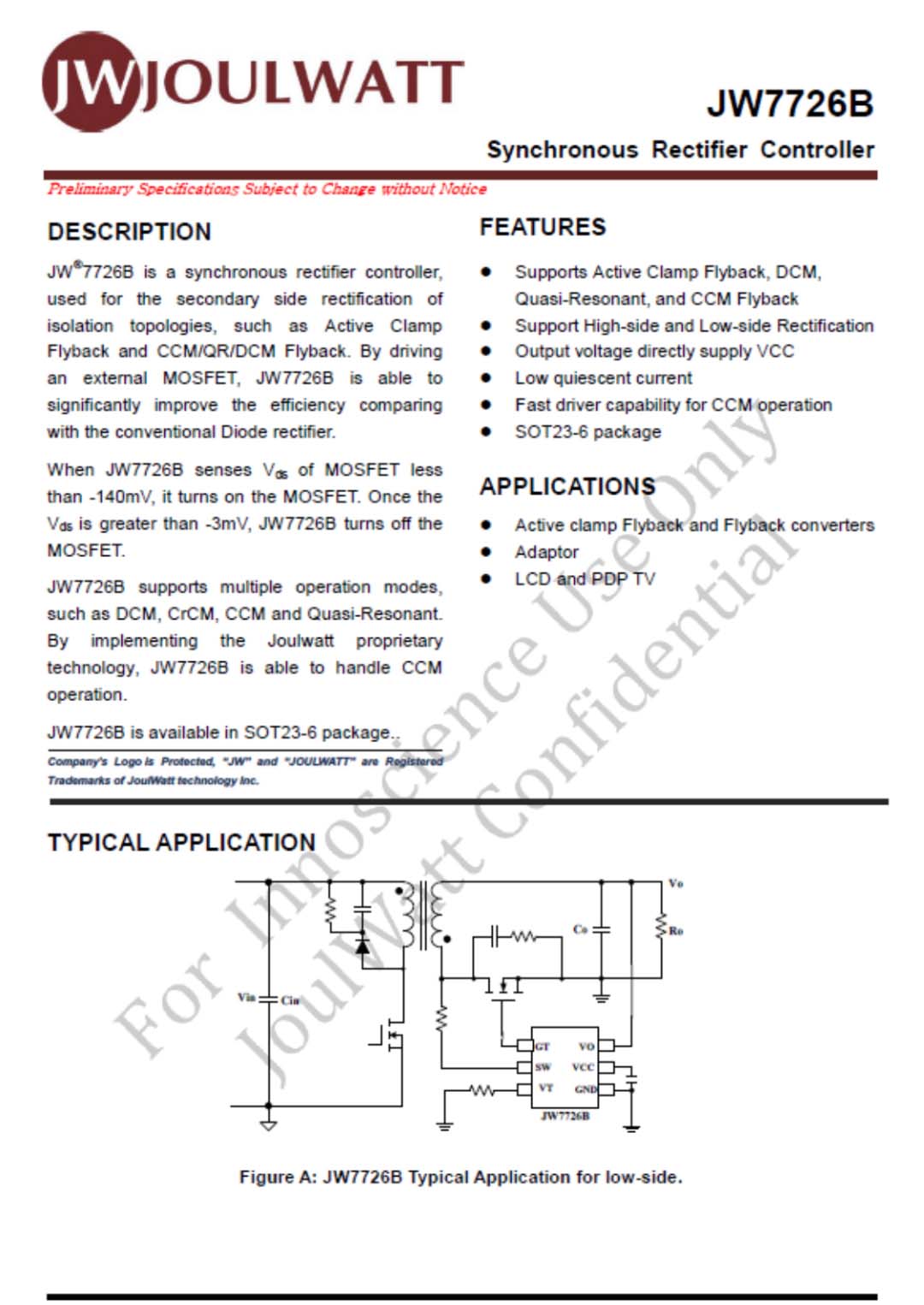

杰華特JW7726B資料信息。

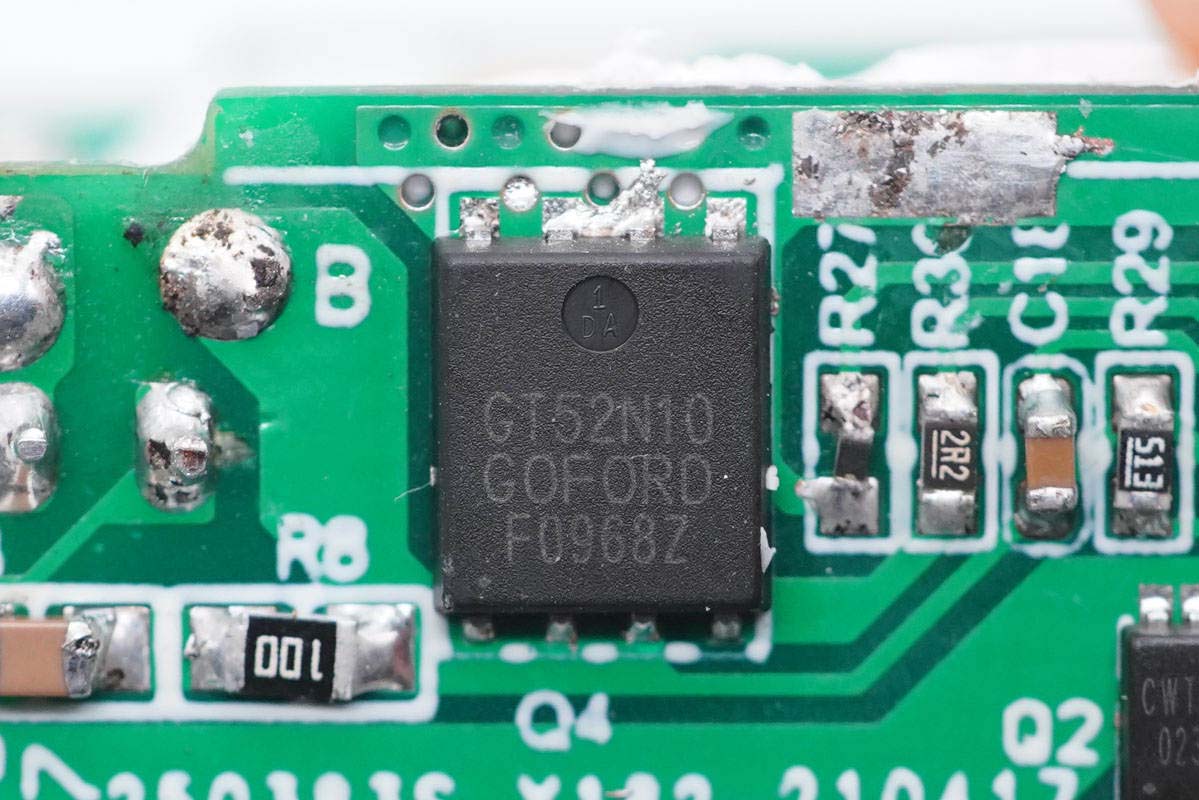

同步整流管采用谷峰GT52N10，耐壓100V，DFN5x6封裝。

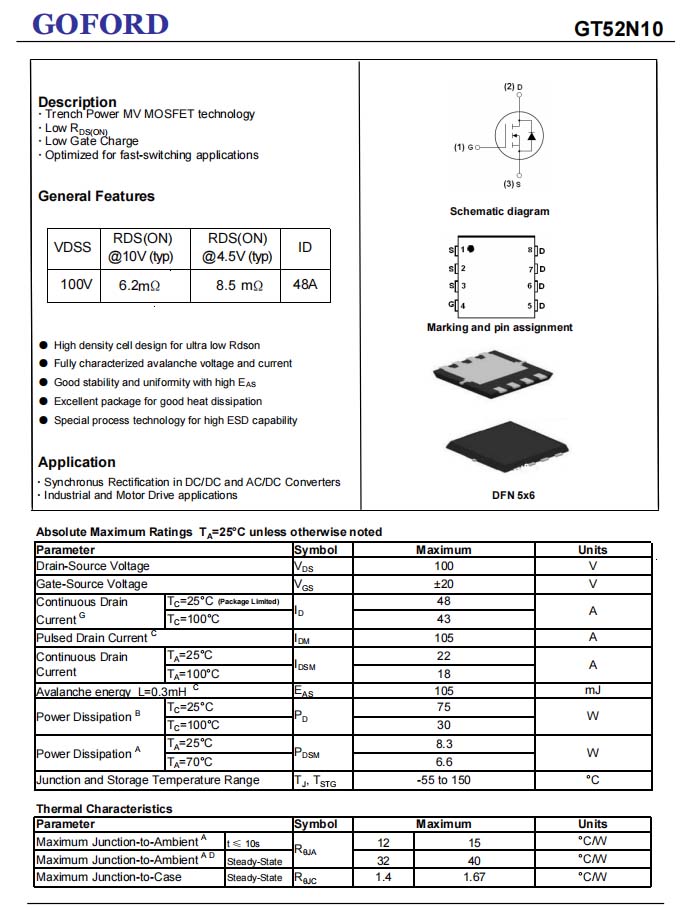

谷峰GT52N10資料信息。

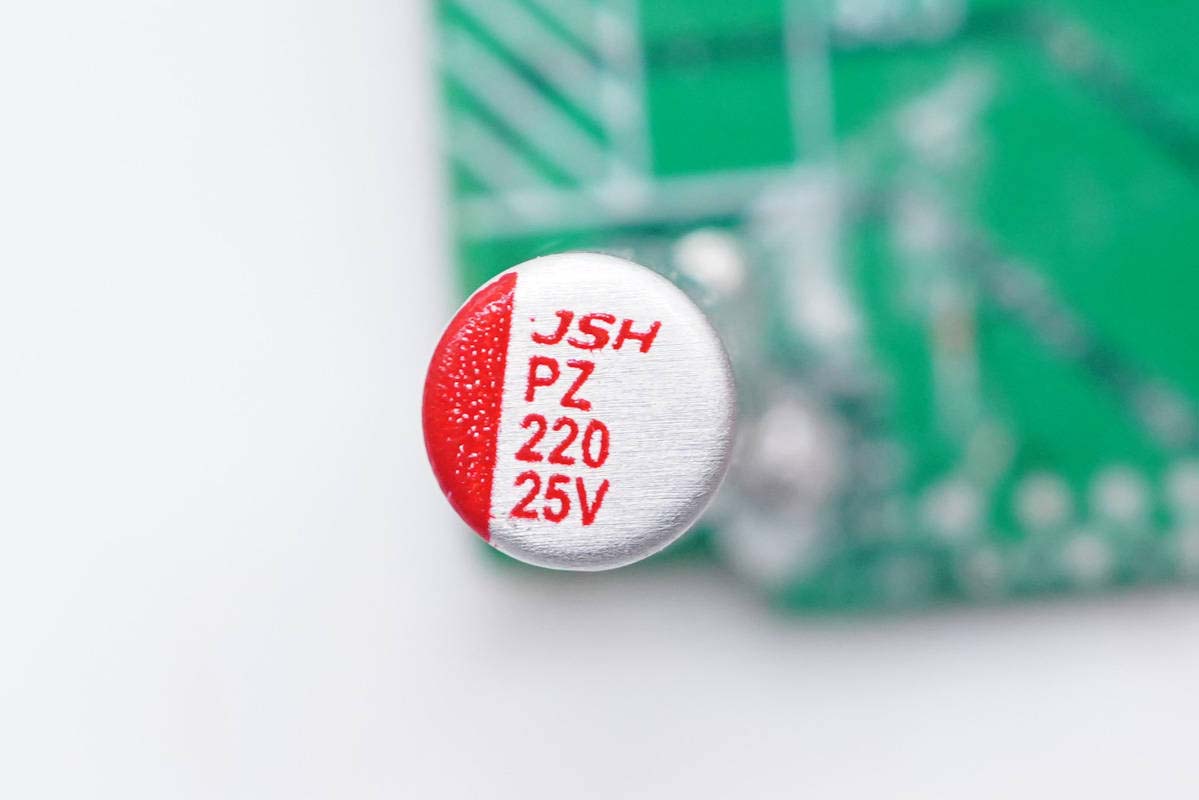

輸出濾波固態電容來自JSH益陽萬京源，規格為25V 220μF。

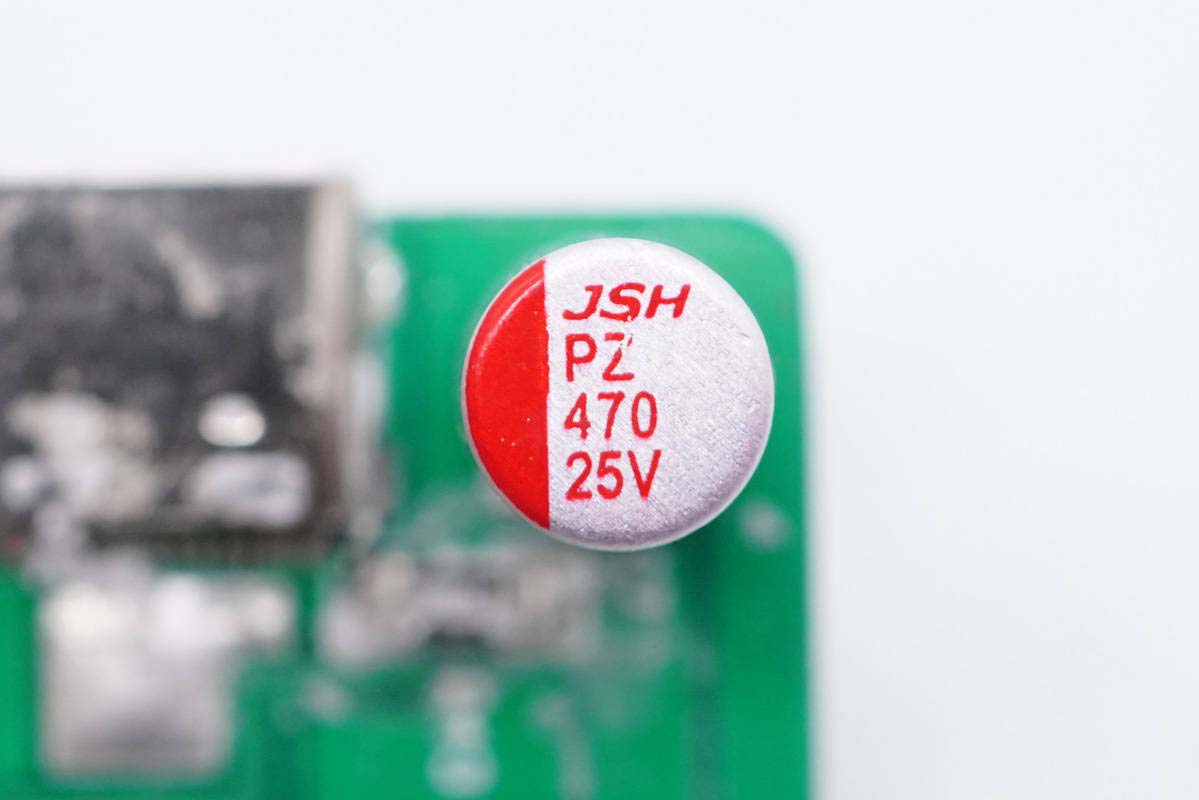

另一顆也是來自益陽萬京源，規格為25V 470μF。

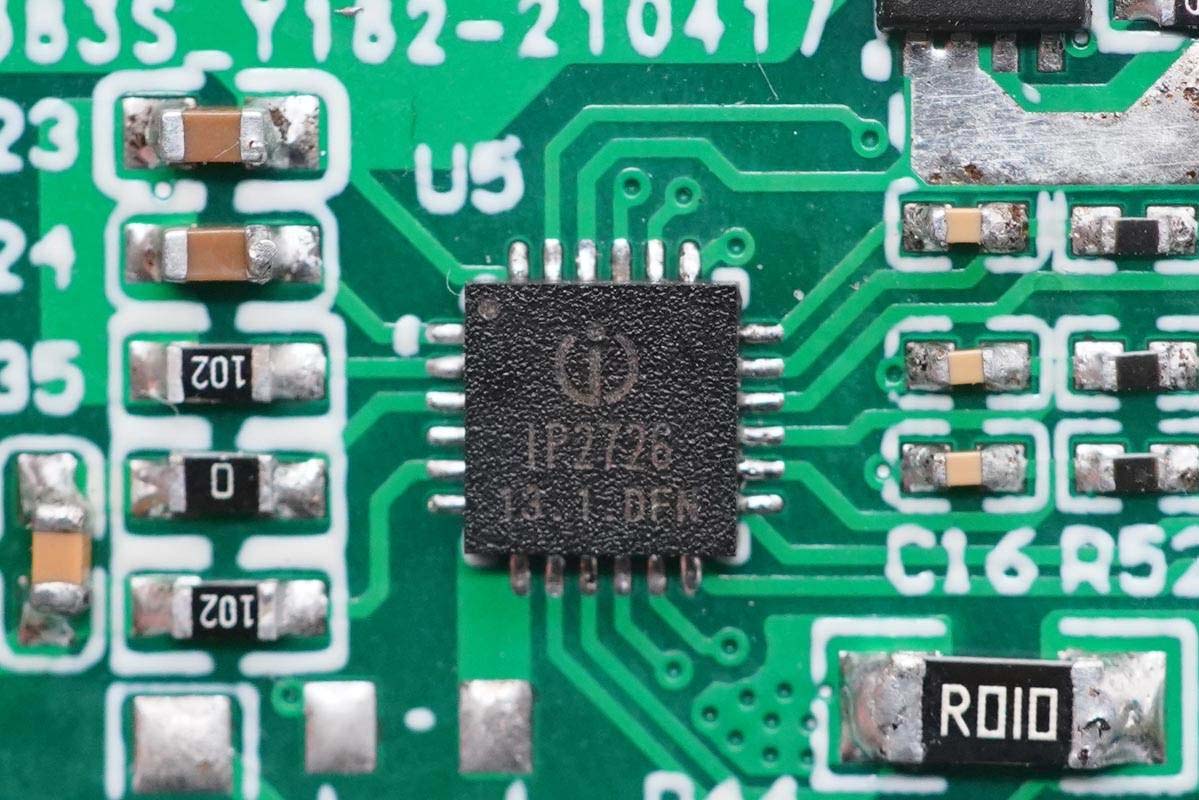

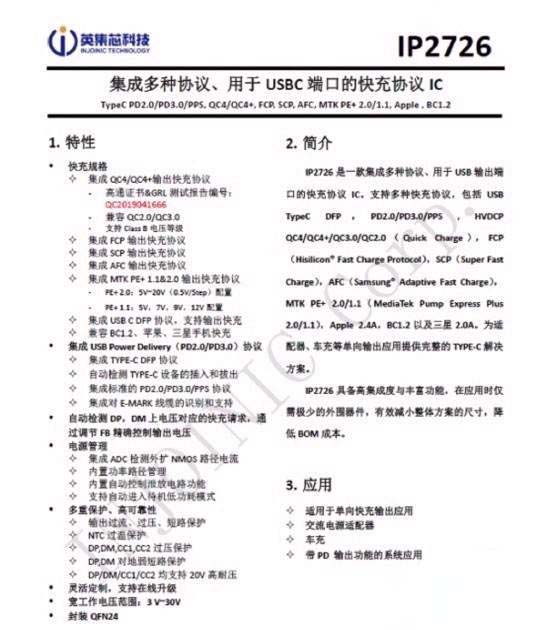

協議芯片采用英集芯IP2726，用于1A1C接口輸出電壓控制。IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

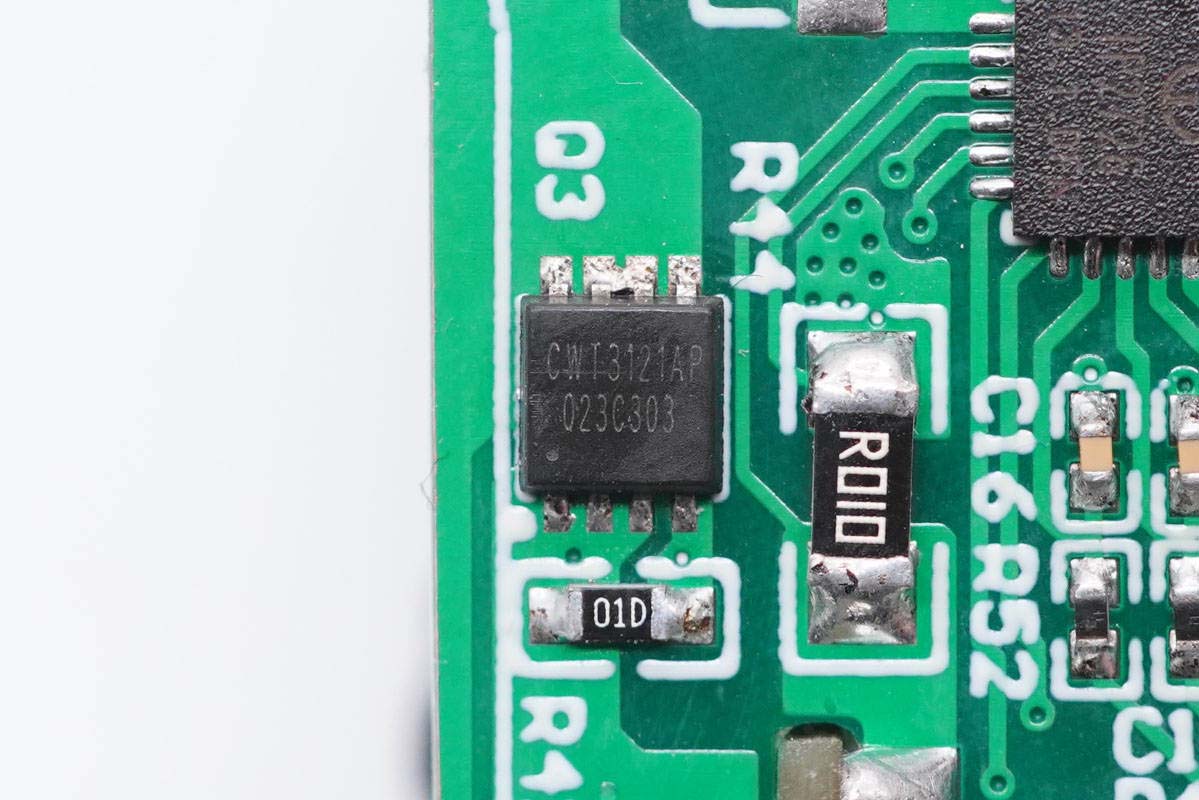

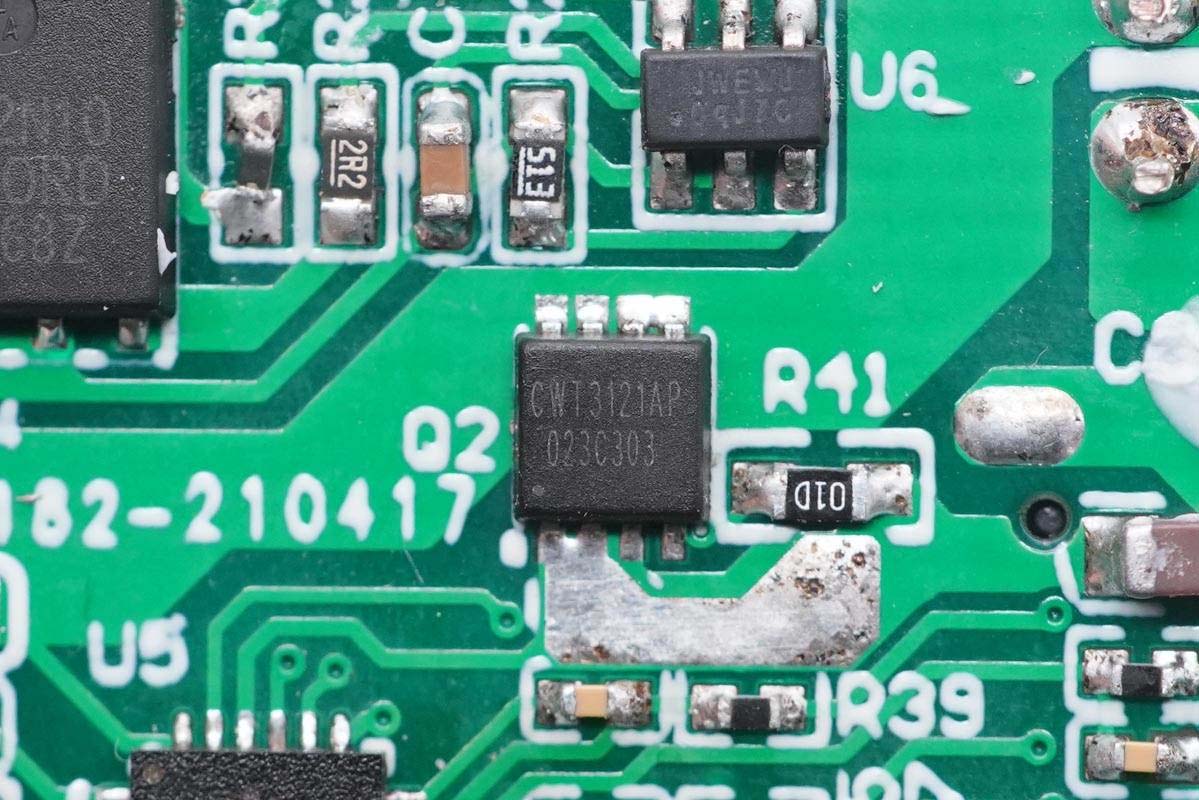

輸出VBUS開關管特寫，絲印CWT3121AP。

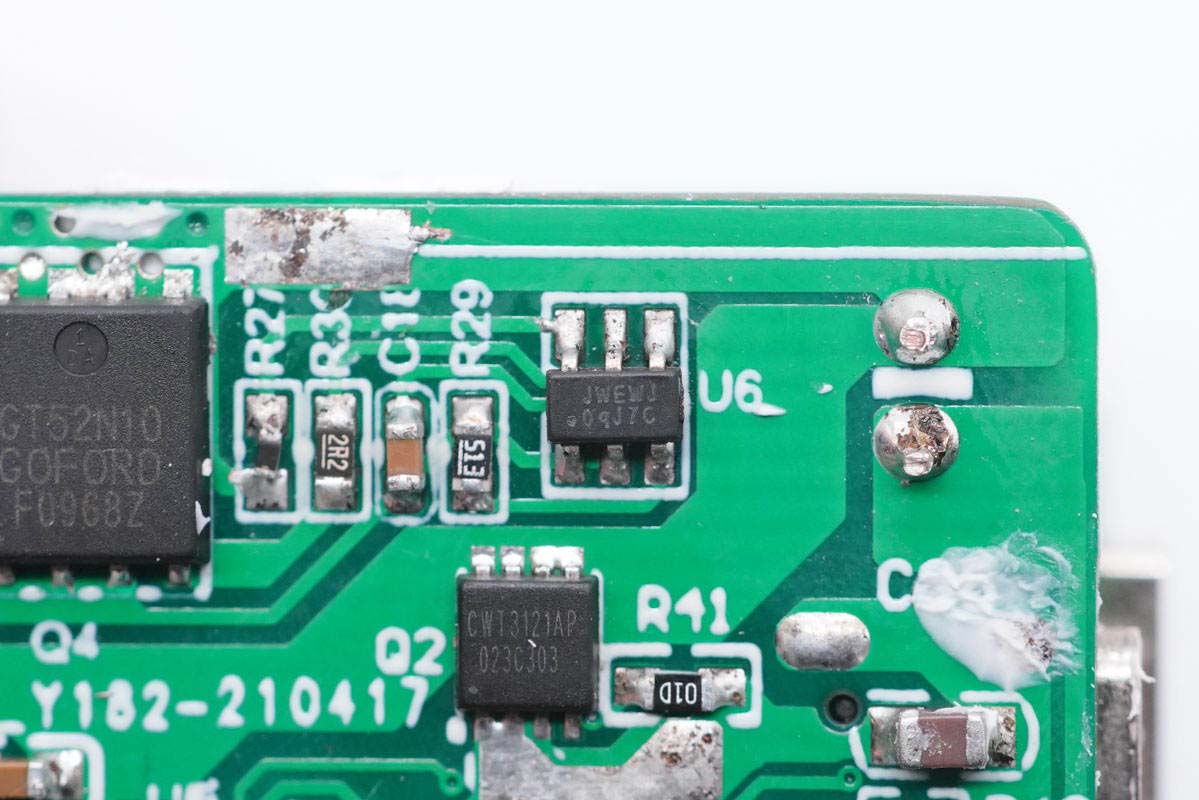

另一顆CWT3121AP開關管特寫。

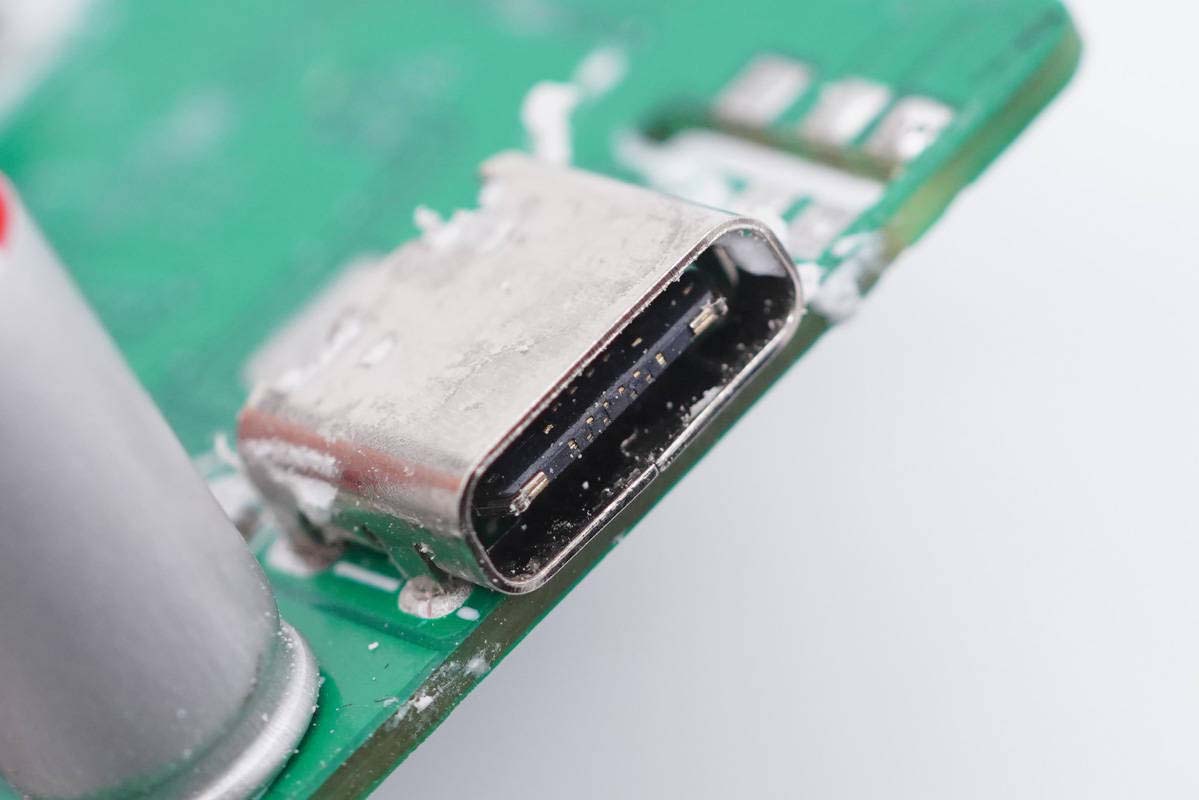

USB-C母座特寫，過孔焊接。

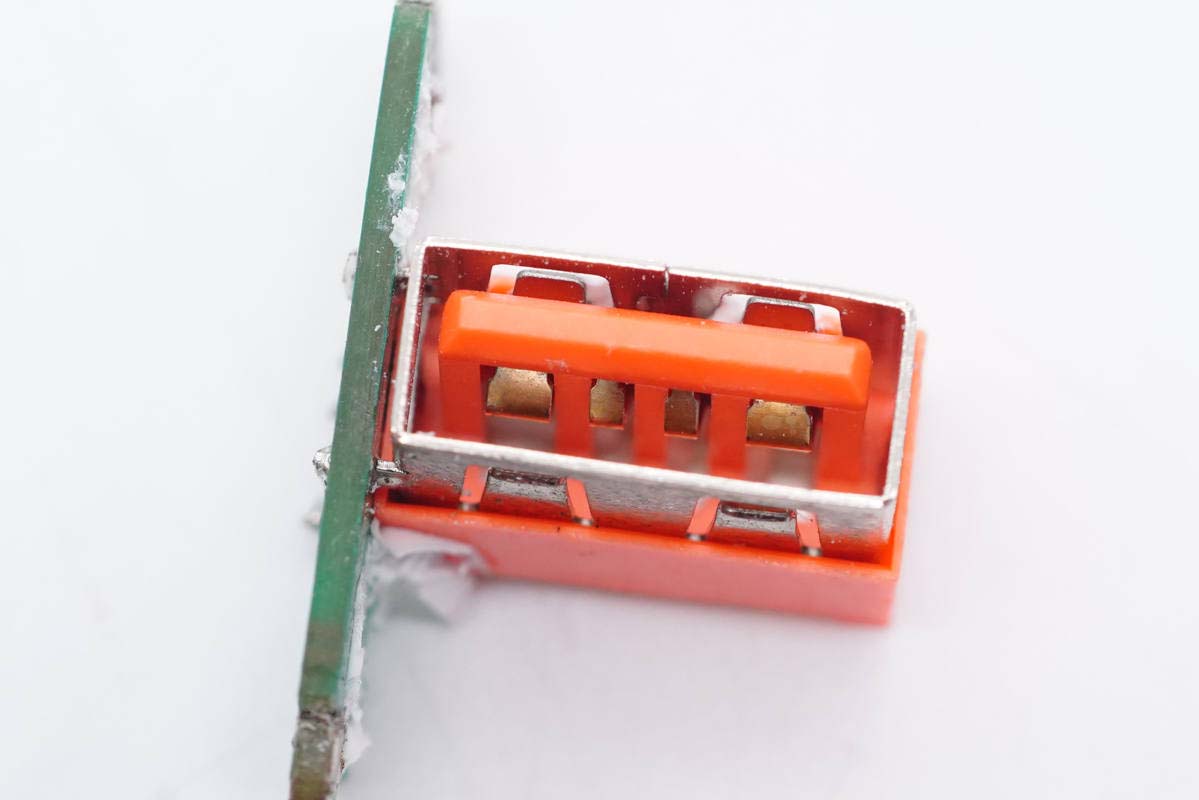

USB-A母座特寫。

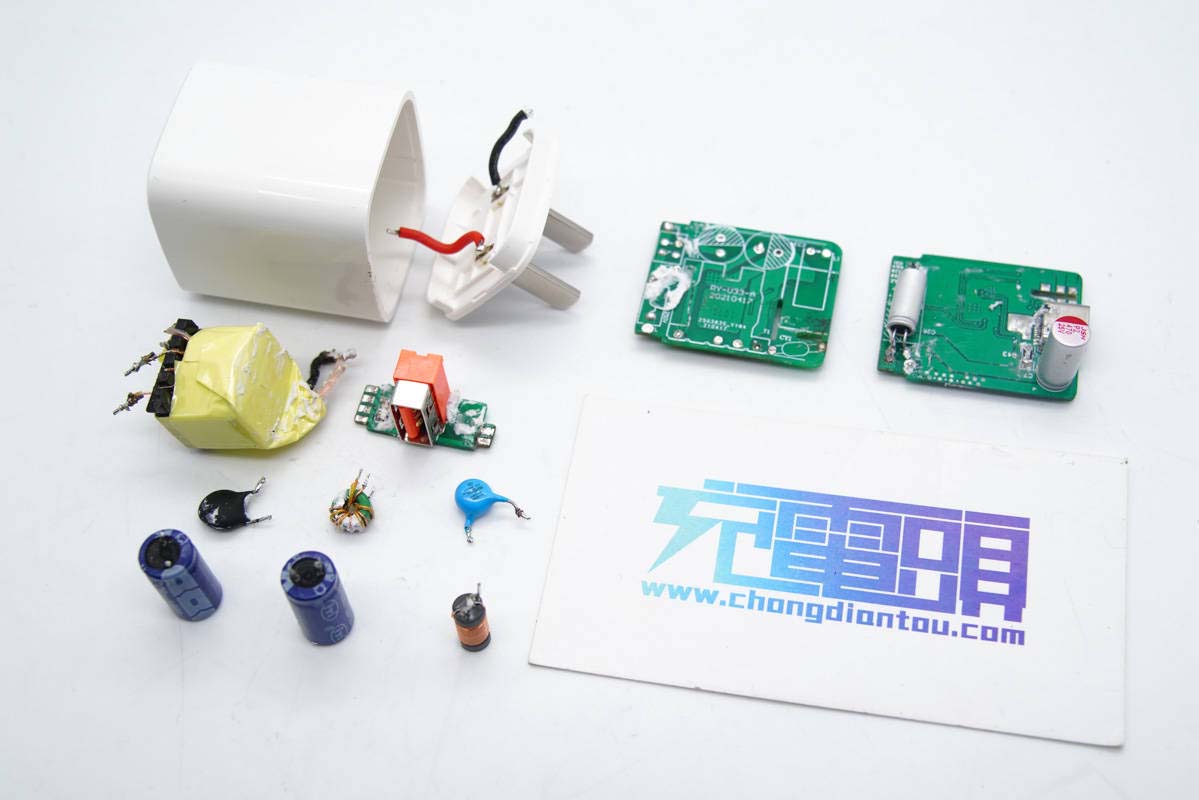

全部拆解完畢，來張全家福。

充電頭網拆解總結

睿元這款33W氮化鎵快充設計風格簡約，而與這種簡約風相反的是兼容豐富的快充協議，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個市面主流快充協議，具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組齊全電壓檔位，具備3.3-11V3A PPS電壓檔位，整體性能強悍。支持華為22.5W快充，同時也能滿足小米、蘋果、三星等品牌手機快充需求。

充電頭網拆解了解到，由聚泉鑫設計的這個DEMO整體尺寸做到了33.99*26.62*24.93mm，功率密度達到了1.46W/cm3之高，做得非常小巧。其采用三塊小板組合焊接設計，其中連接小板上設USB-A母座，巧妙解決了迷你雙口快充的母座布局問題。另外整個模塊打膠加固，全部濾波電容套有絕緣膠套，初次級間設有隔離板。

充電器采用南芯SC3021D主控搭配英諾賽科INN650DA04氮化鎵功率芯片，以及杰華特JW7726B搭配谷峰同步整流管組成開關電源，采用英集芯協議芯片IP2726控制雙口輸出電壓，實現33W氮化鎵快充核心器件的全國產化。INN650DA04是InnoGaN系列第二代新品，英諾賽科基于該器件推出了新的30W氮化鎵快充DEMO板，助力30W迷你快充市場發展。
