一、Delphi德?tīng)柛?A1C雙口充電模塊外觀

? ? ? ??

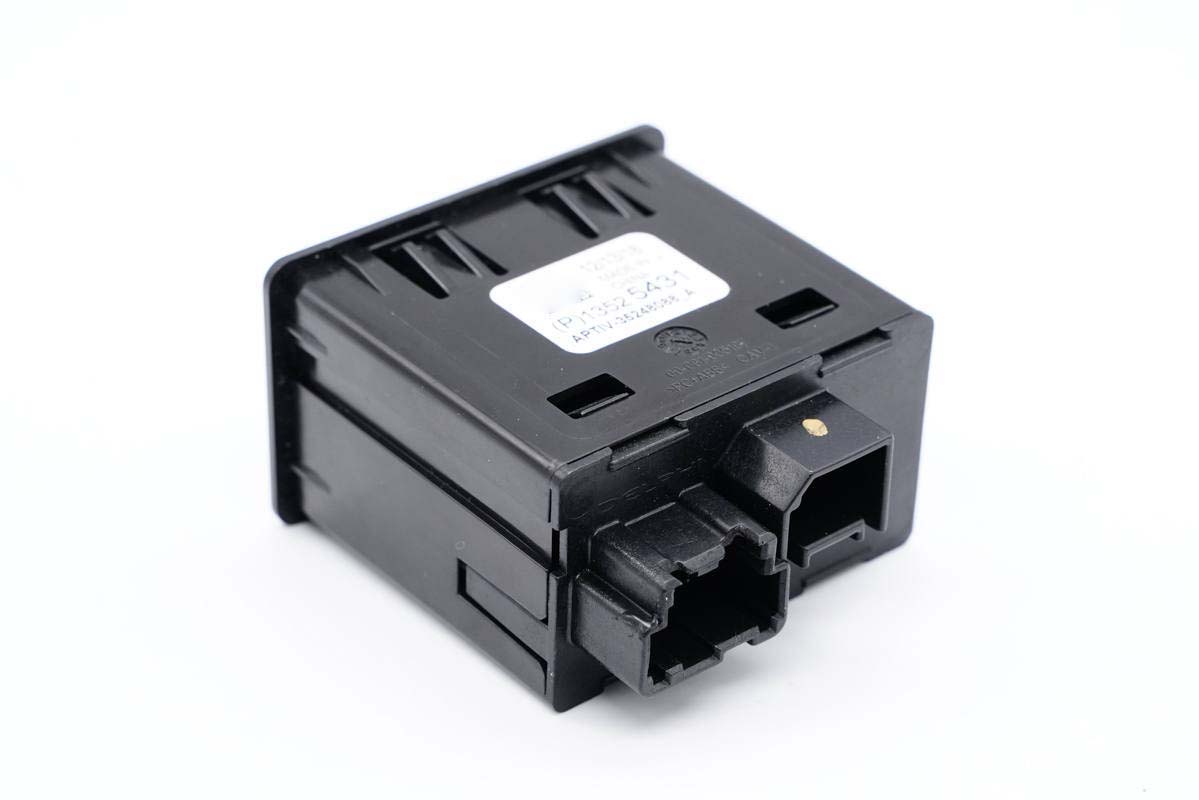

充電模塊采用方塊造型設計，機身表面磨砂，腰身上設有彈性凸齒，即通過卡扣進行固定，組裝拆卸方便。

模塊自身外殼也是采用卡扣進行封裝。

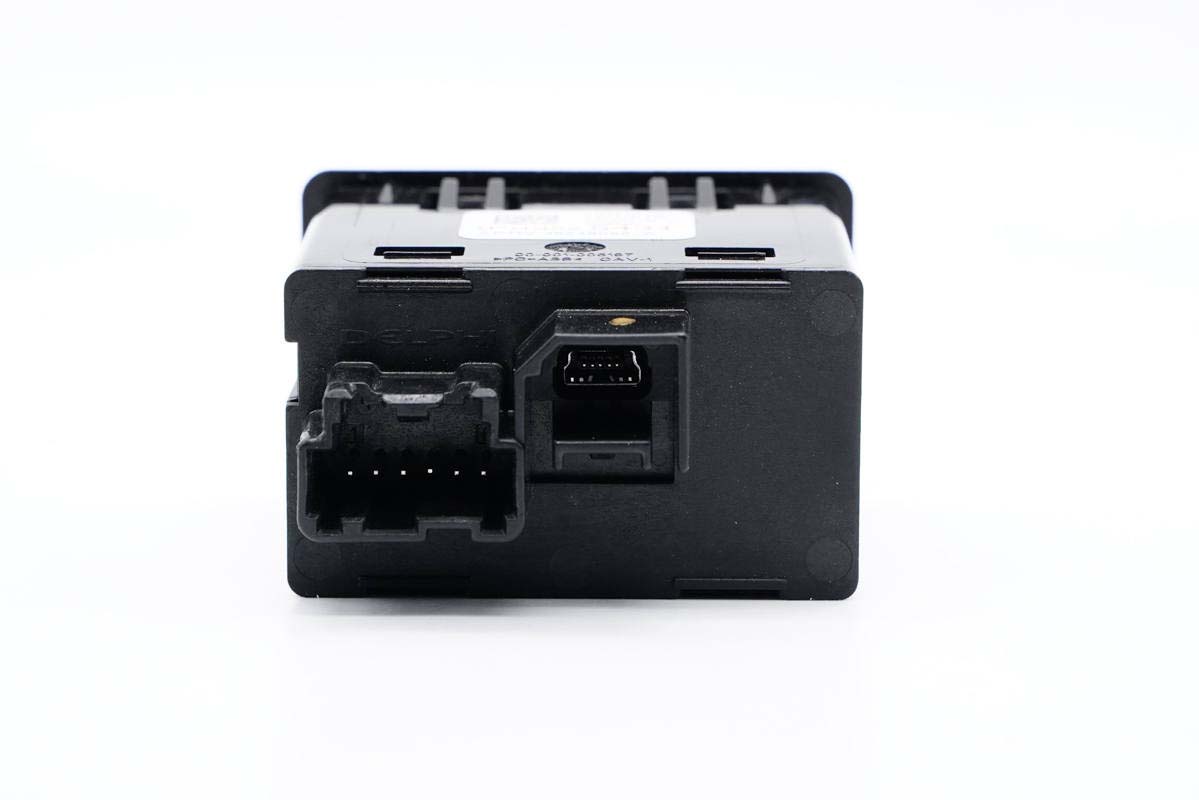

底部設有一個插針式供電插槽以及Mini USB接口，接口旁（左上角）有DELPHI品牌。

德?tīng)柛Ｅ煽穗姎夤境闪⒂?/span>1890年，總部設在美國俄亥俄州沃倫，是全球最大的汽車線束系統制造廠商，世界500強企業。目前，該公司幾乎為國內所有主要整車制造商供貨，包括一汽大眾、通用汽車、上海大眾、東風日產、奇瑞等。僅2006年度，該公司就獲得了12項重要客戶嘉獎。 德?tīng)柛９?/span> 原為通用汽車公司的零部件子公司。1999年5月28日，德?tīng)柛Ｕ脚c通用汽車公司分離，成為一家完全獨立的、公開在紐約證券交易所上市的公司。

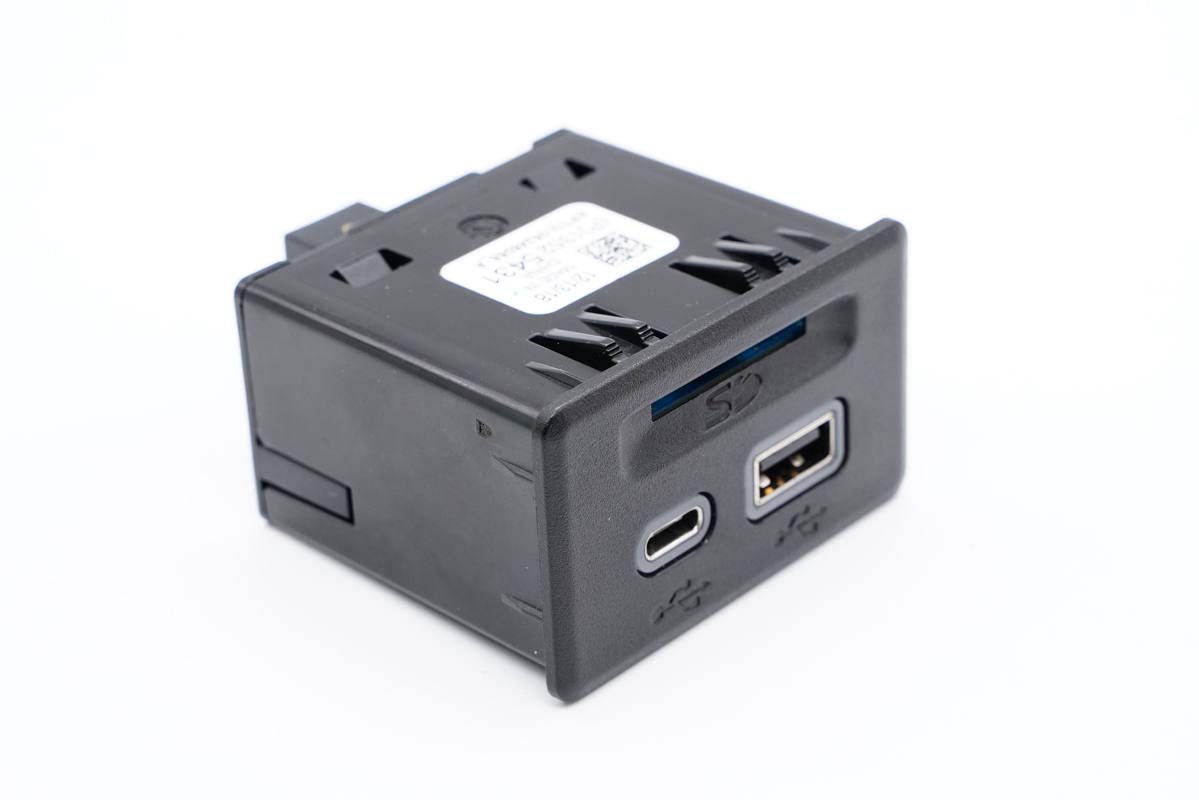

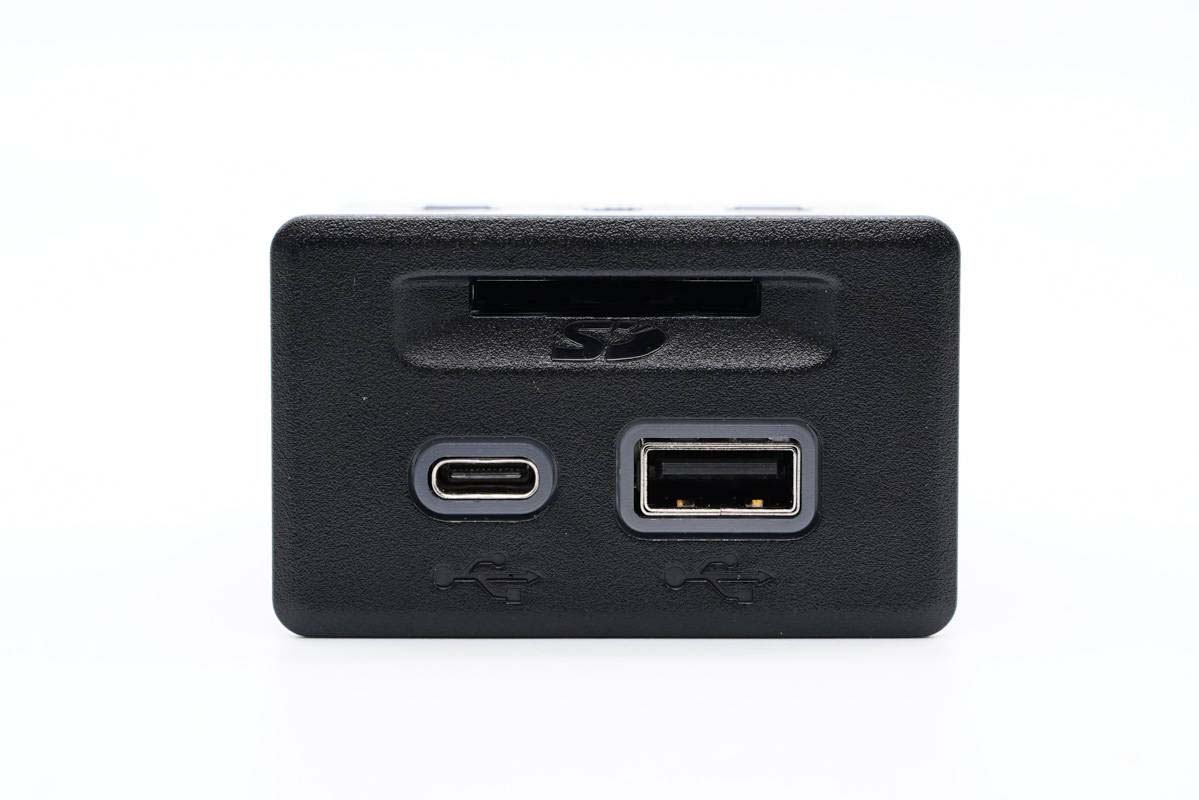

頂部設有SD卡槽以及1A1C USB接口。

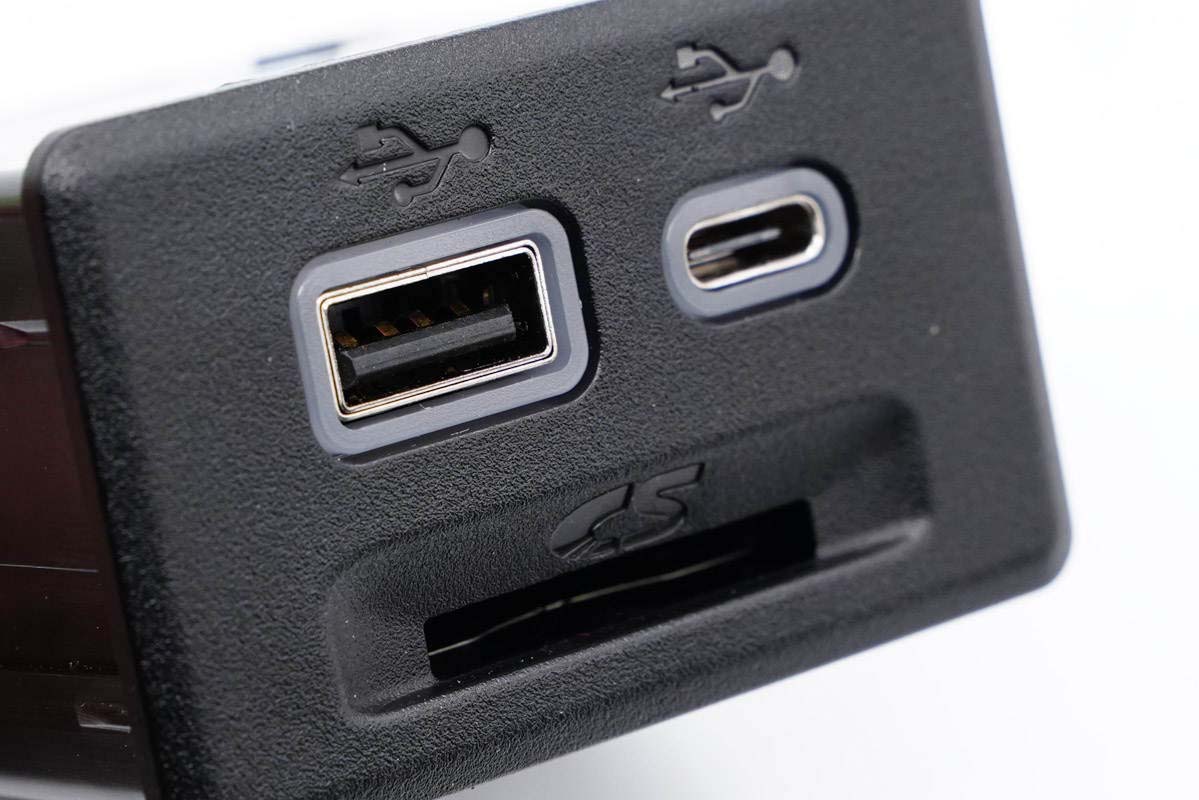

USB接口采用黑色膠芯，外圍是導光塑料圈。

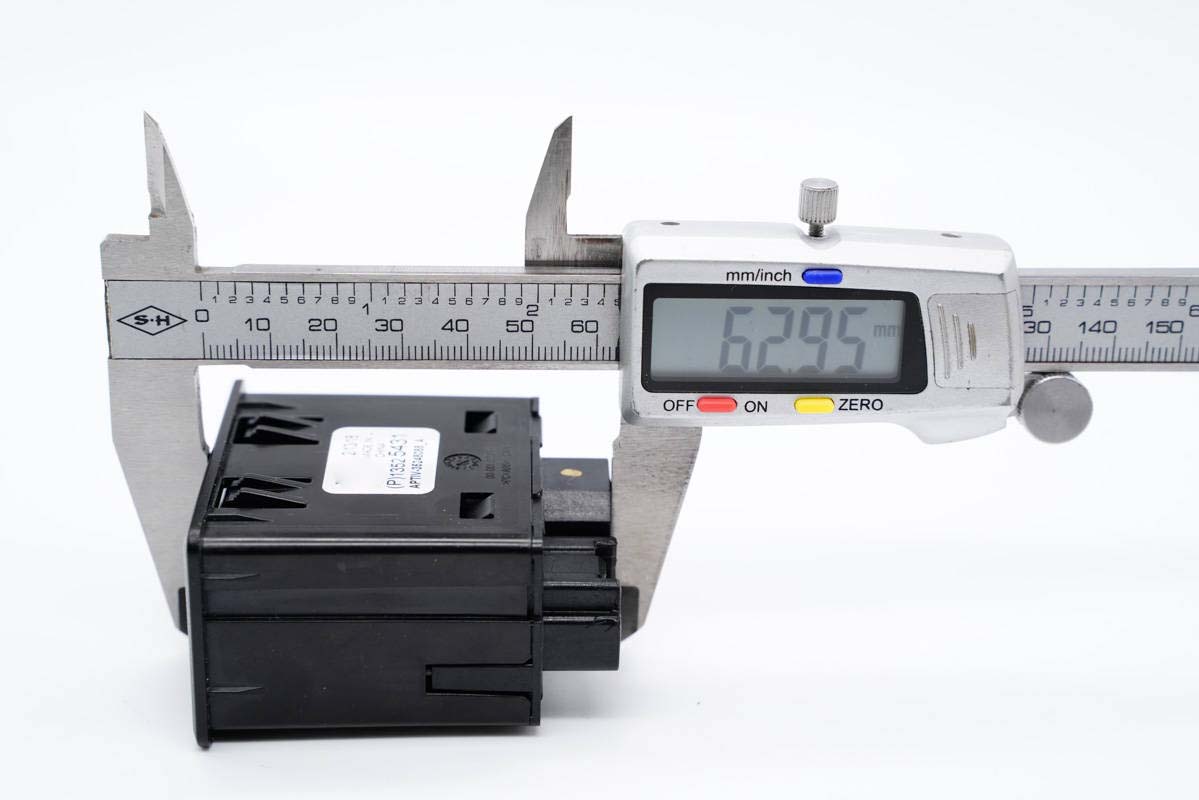

使用游標卡尺實測充電模塊長度為62.95mm。

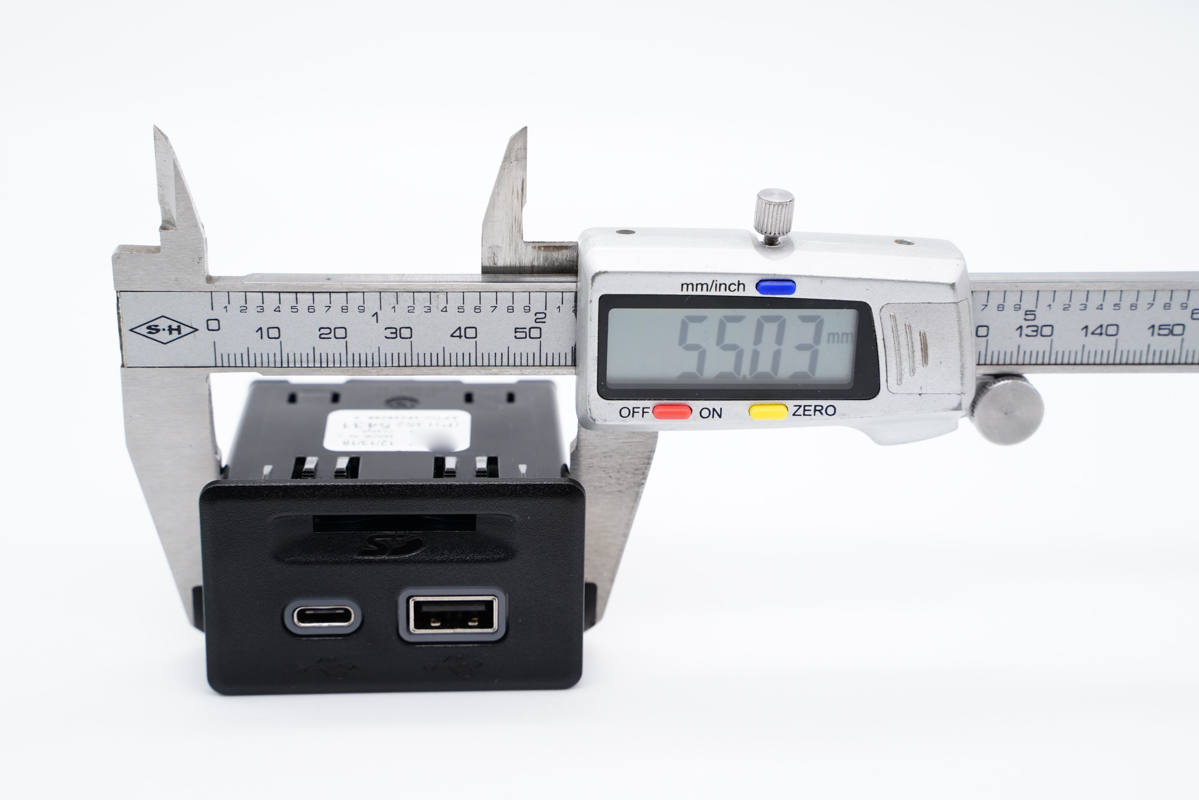

寬度為55.03mm。

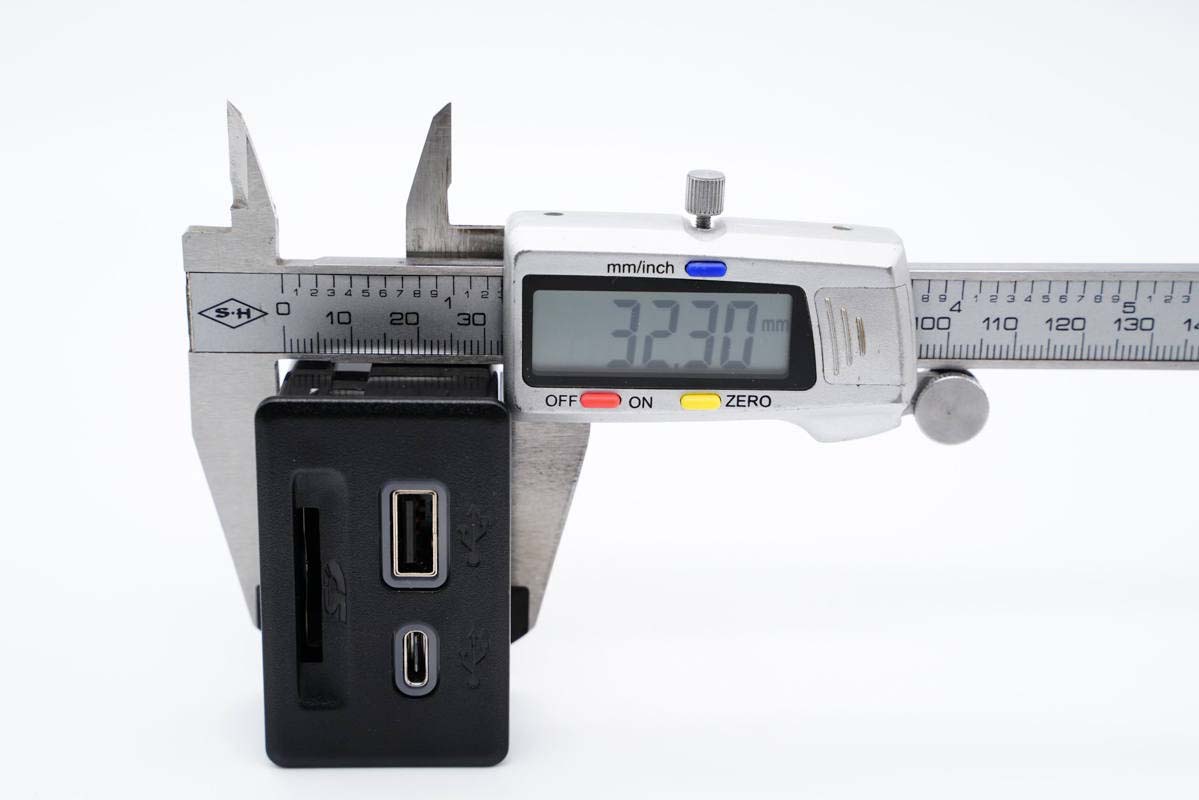

厚度為32.3mm。

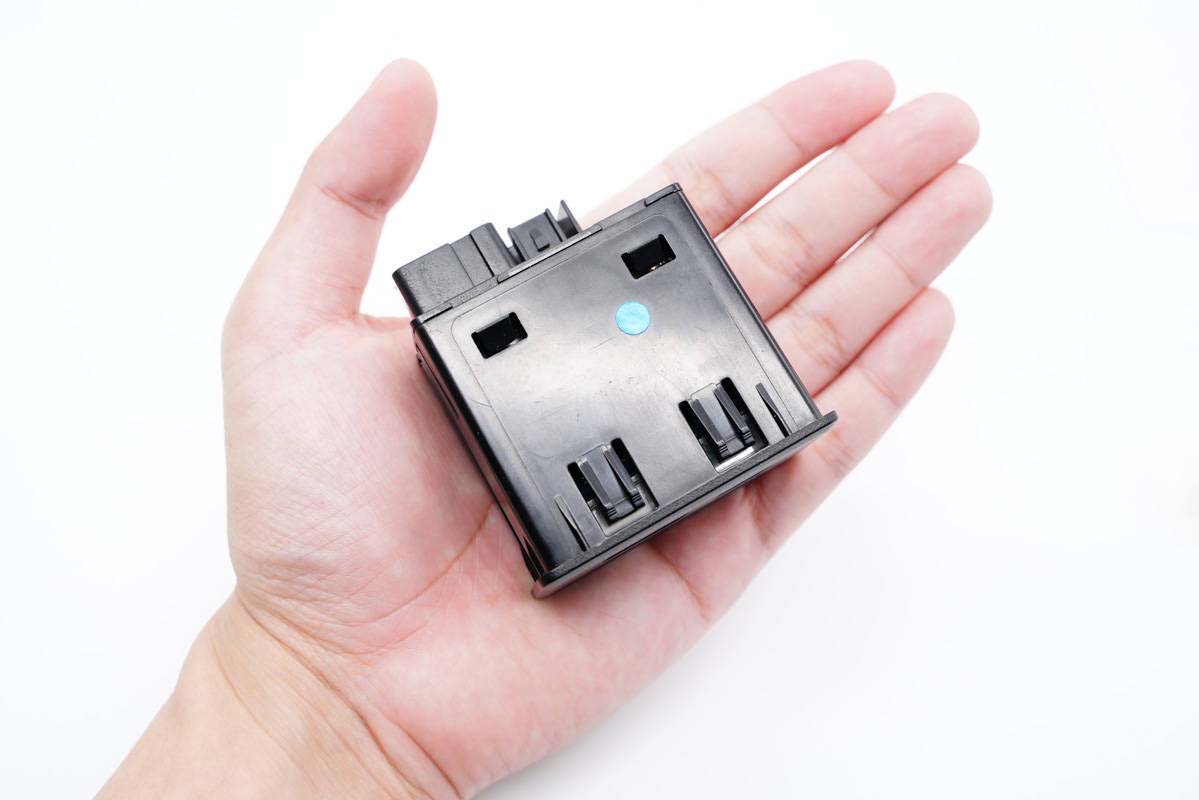

拿在手上的直觀感受。

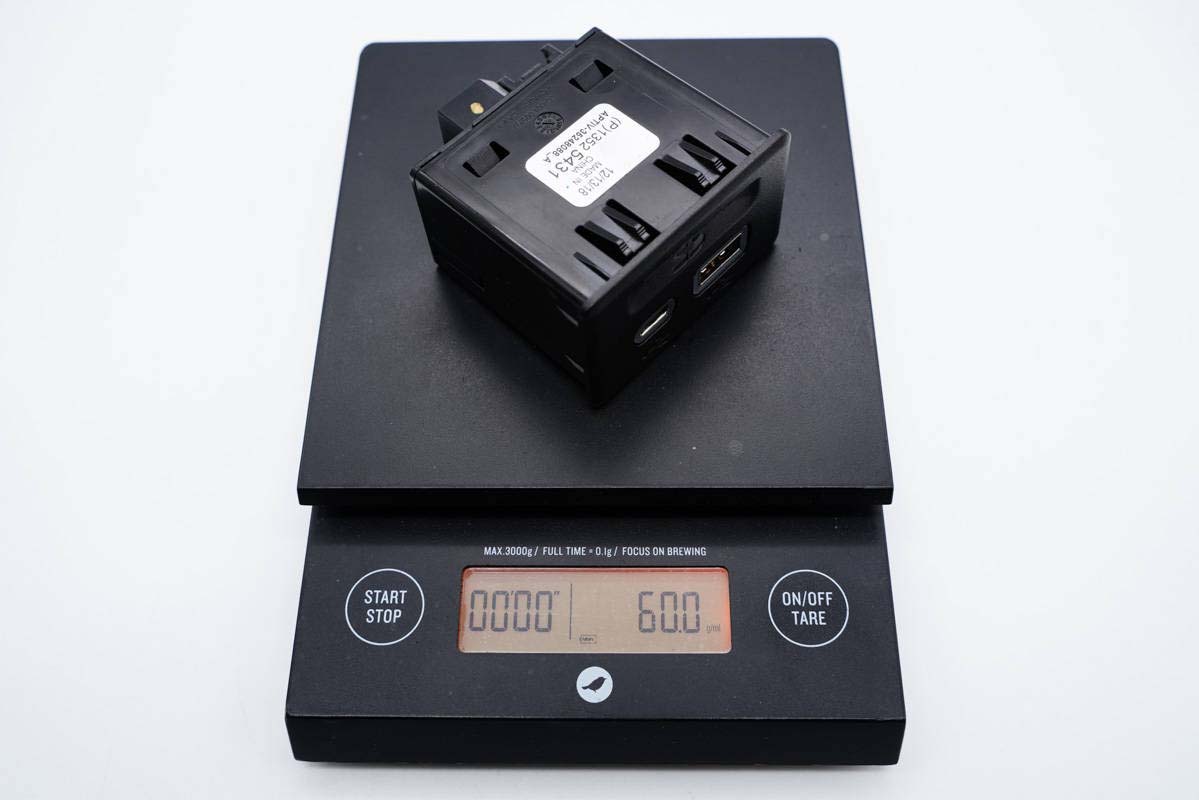

凈重約為60g。

二、Delphi德?tīng)柛?/span>1A1C雙口充電模塊拆解

? ? ? ? ? ? ?

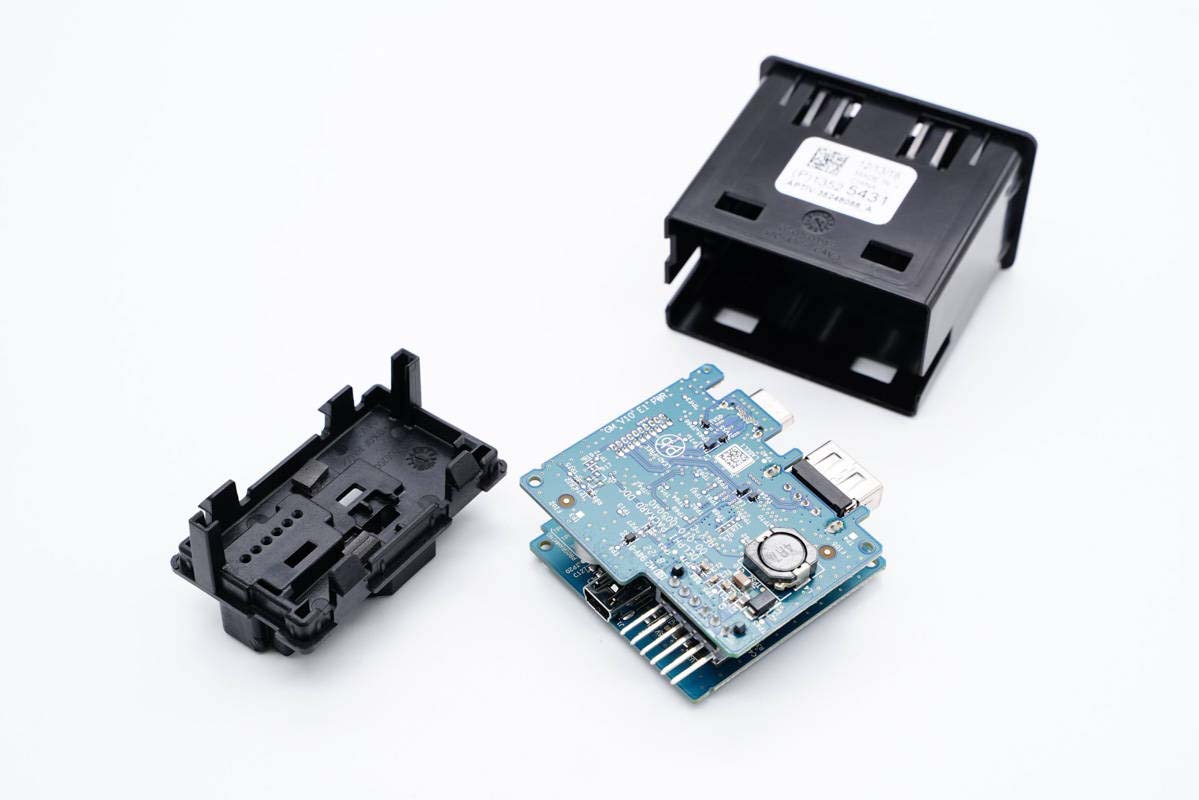

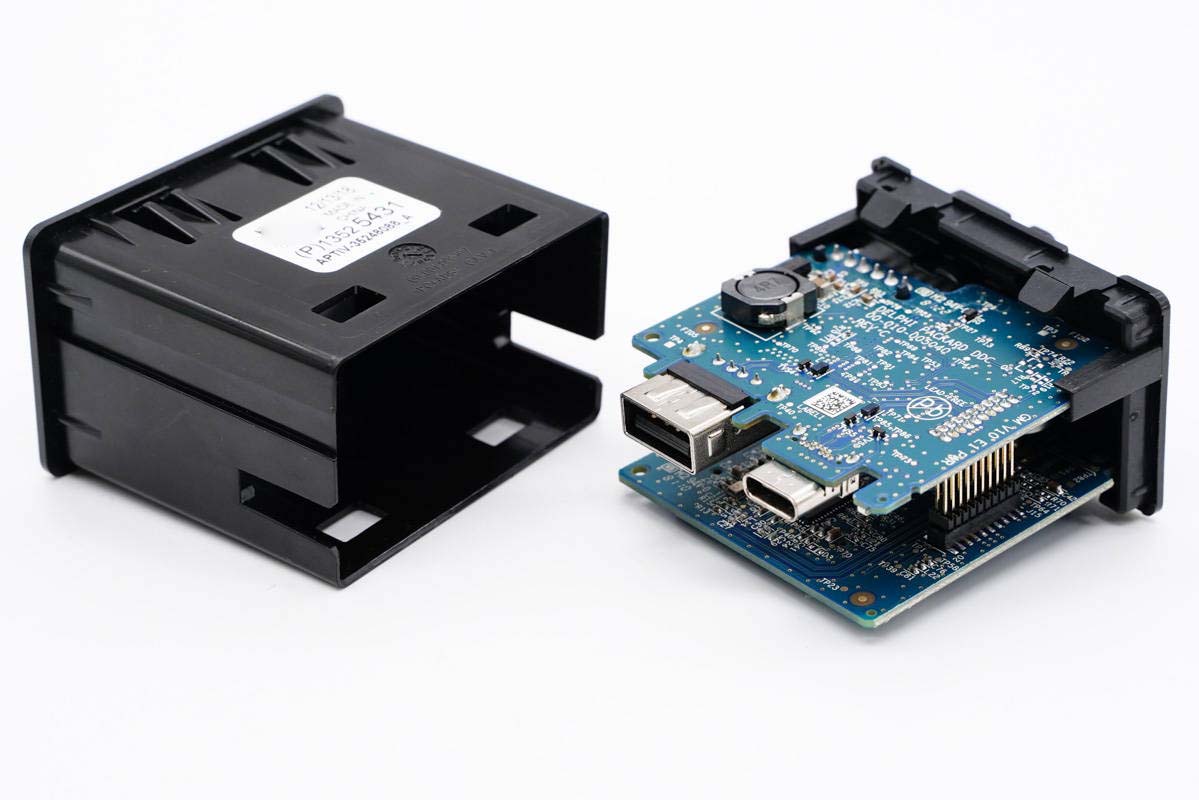

機身殼采用卡扣封裝，因此拆開比較輕松，內部設有兩塊PCB板，通過右側排針進行連接。

輸入端塑料殼對應插針設有插孔，另外兩側設有固定柱用來固定PCB板。

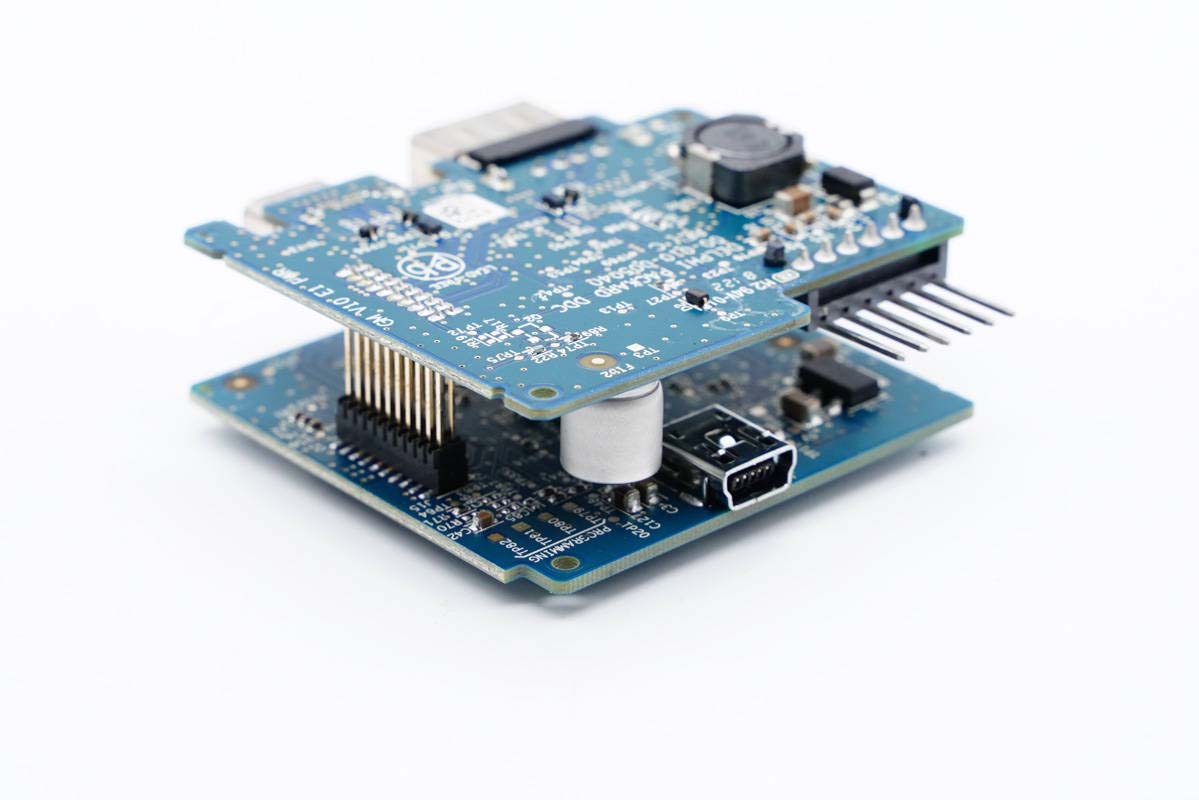

兩塊PCB板通過塑料殼以及連接排針支持固定。

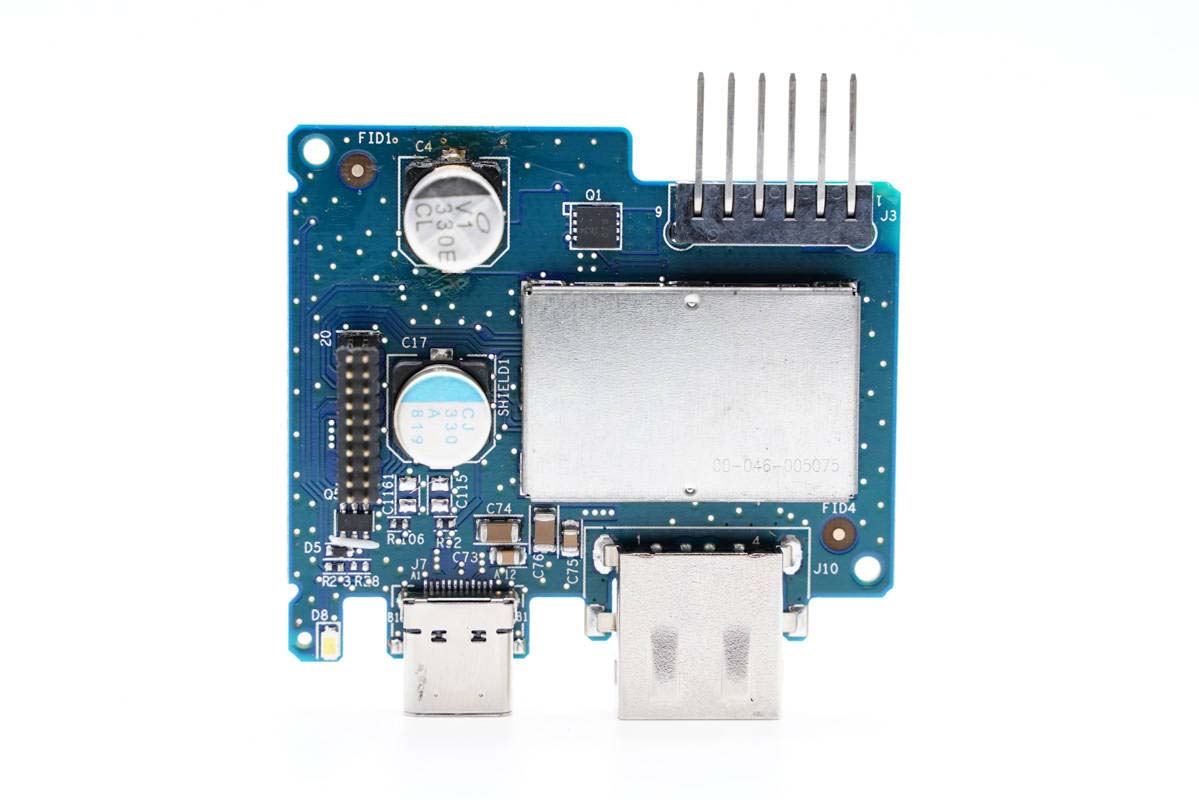

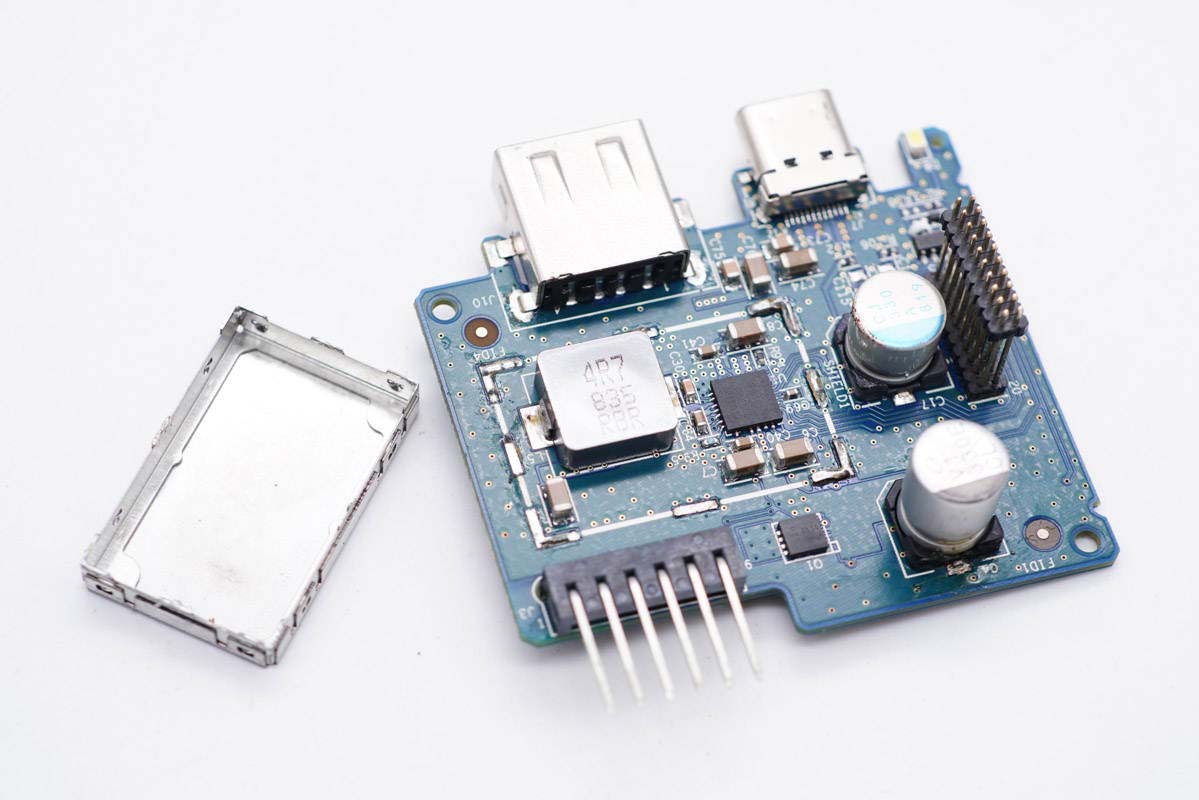

USB母座所在小板正面一覽。右側區域設有屏蔽罩，左側設有兩顆電容。

屏蔽罩下有降壓電路。

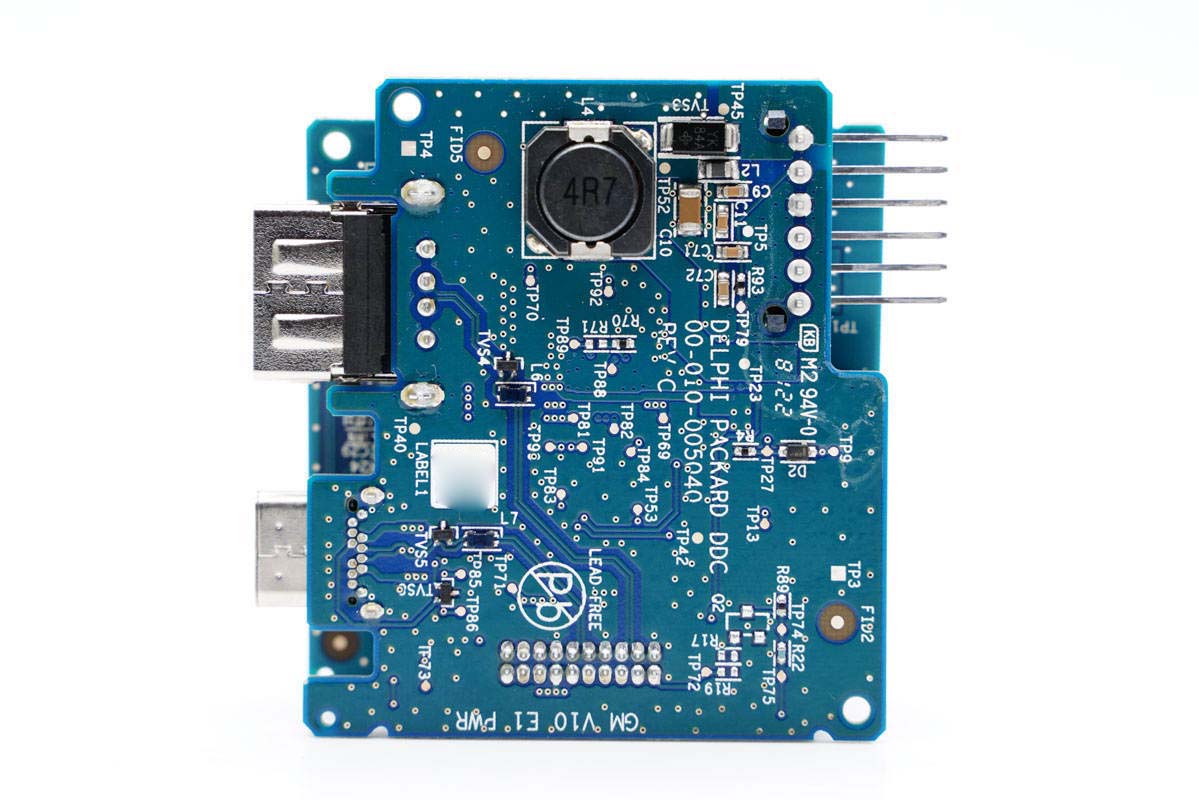

背面可以看到有一顆電感，USB-A母座沉板過孔焊接。

輸入保護管特寫，Diodes品牌。

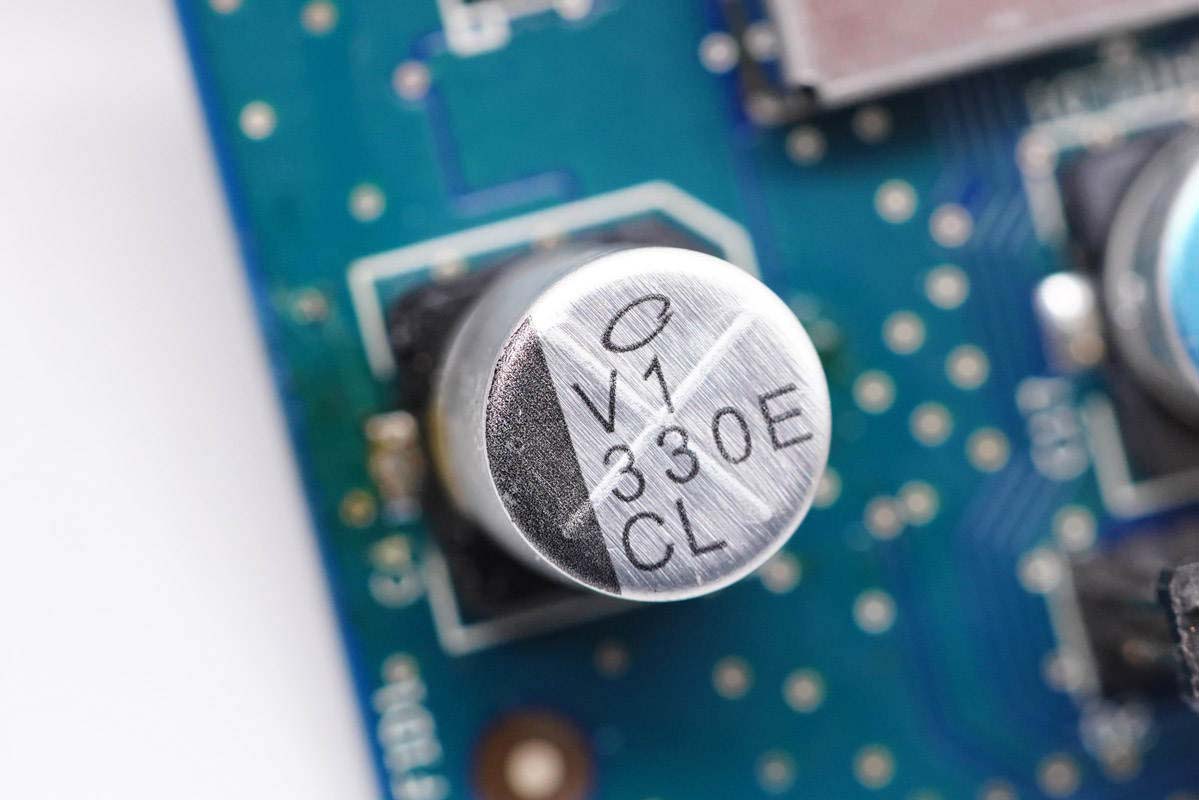

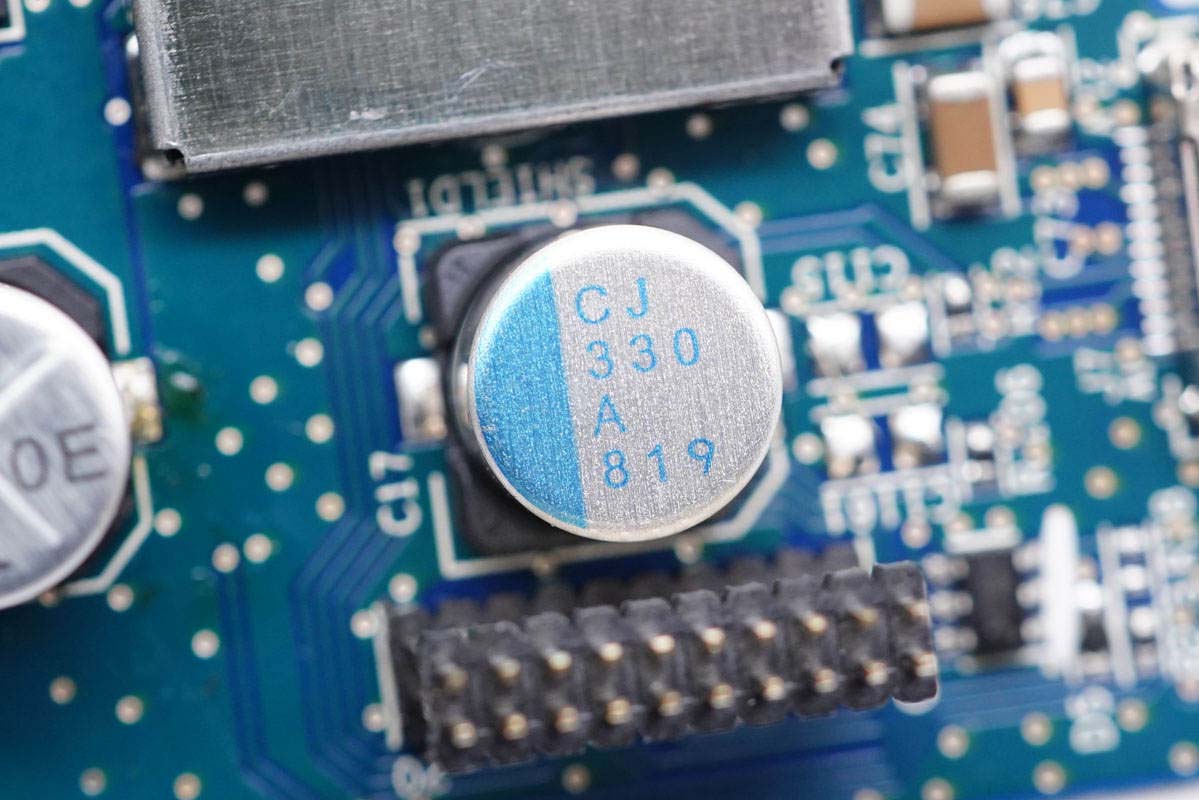

輸入濾波電容，330μF。

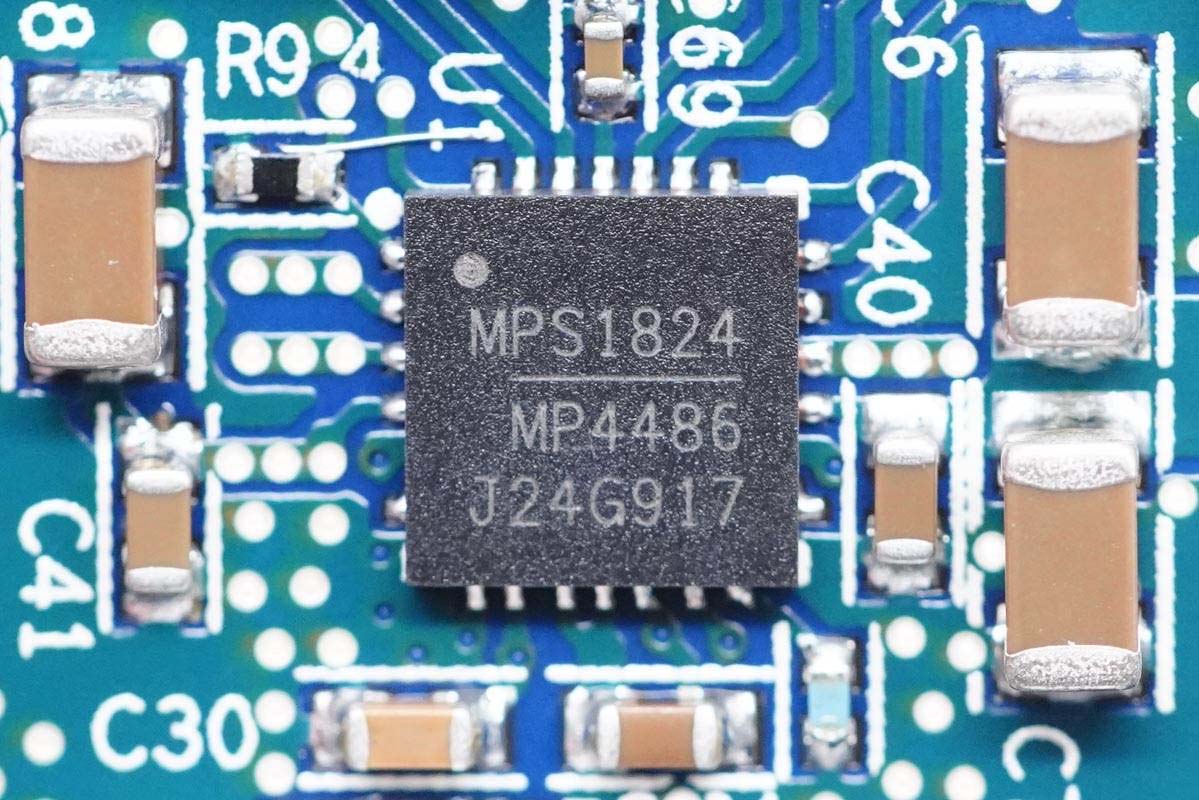

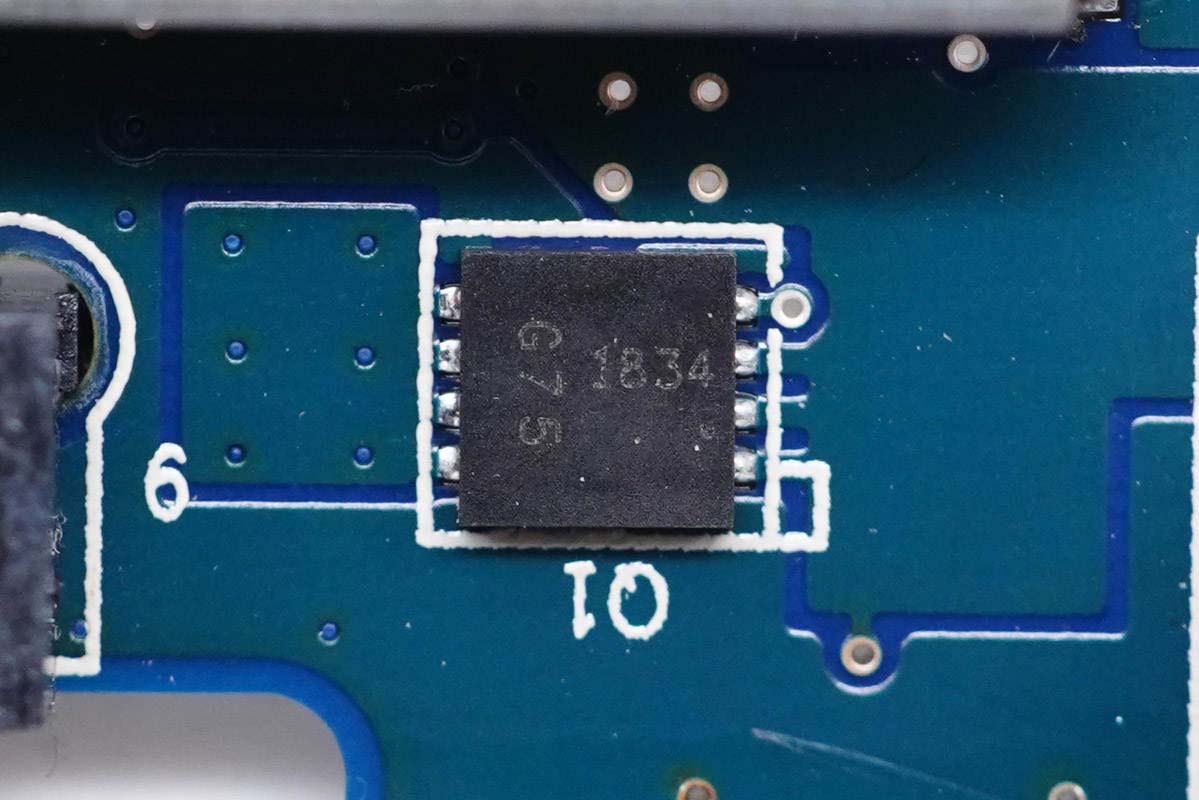

MPS芯源半導體MPQ4486降壓轉換器，進行電壓轉換為USB接口供電，支持雙路輸出。

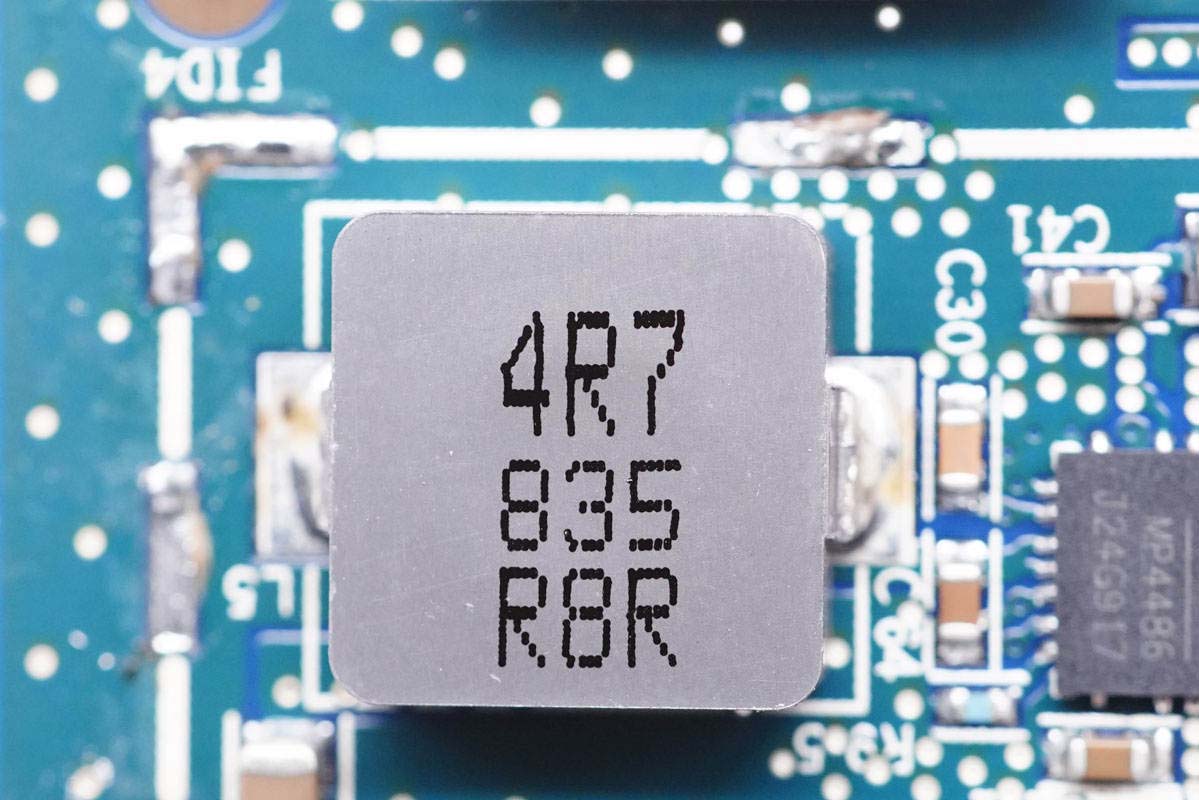

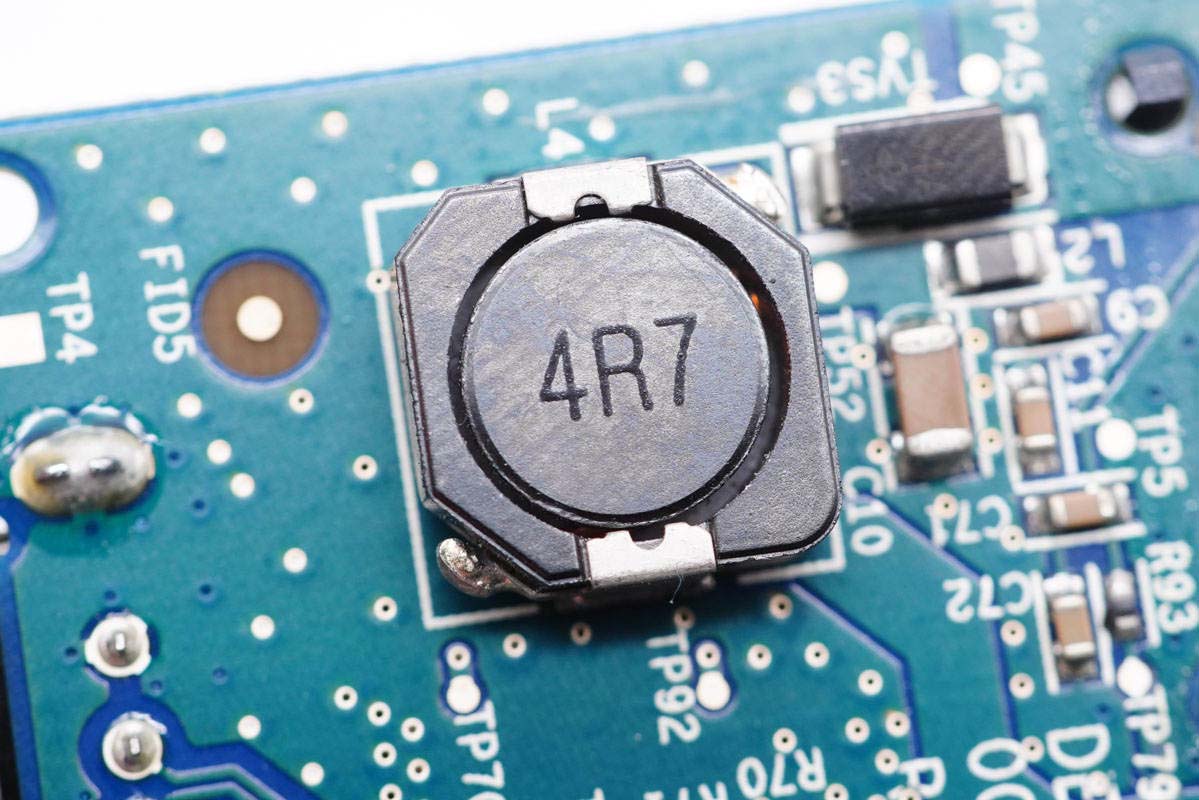

4R7升降壓電感特寫。

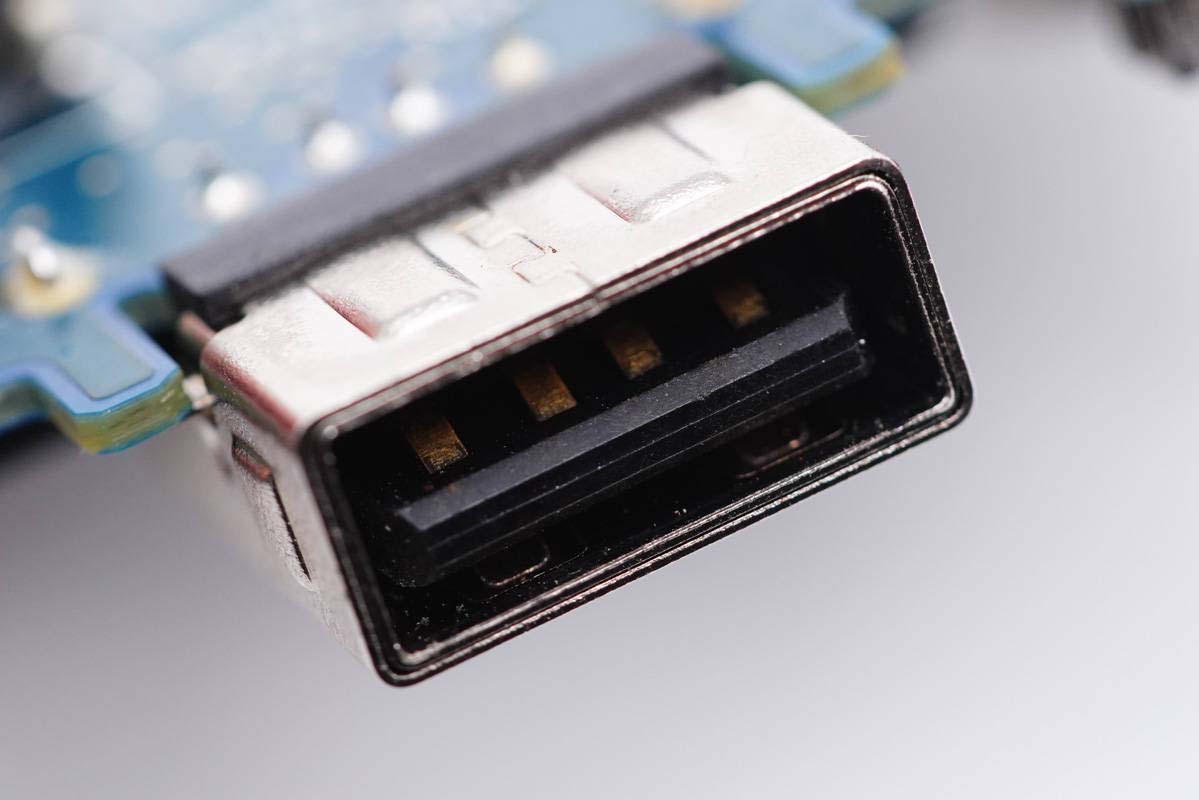

USB-A母座特寫。

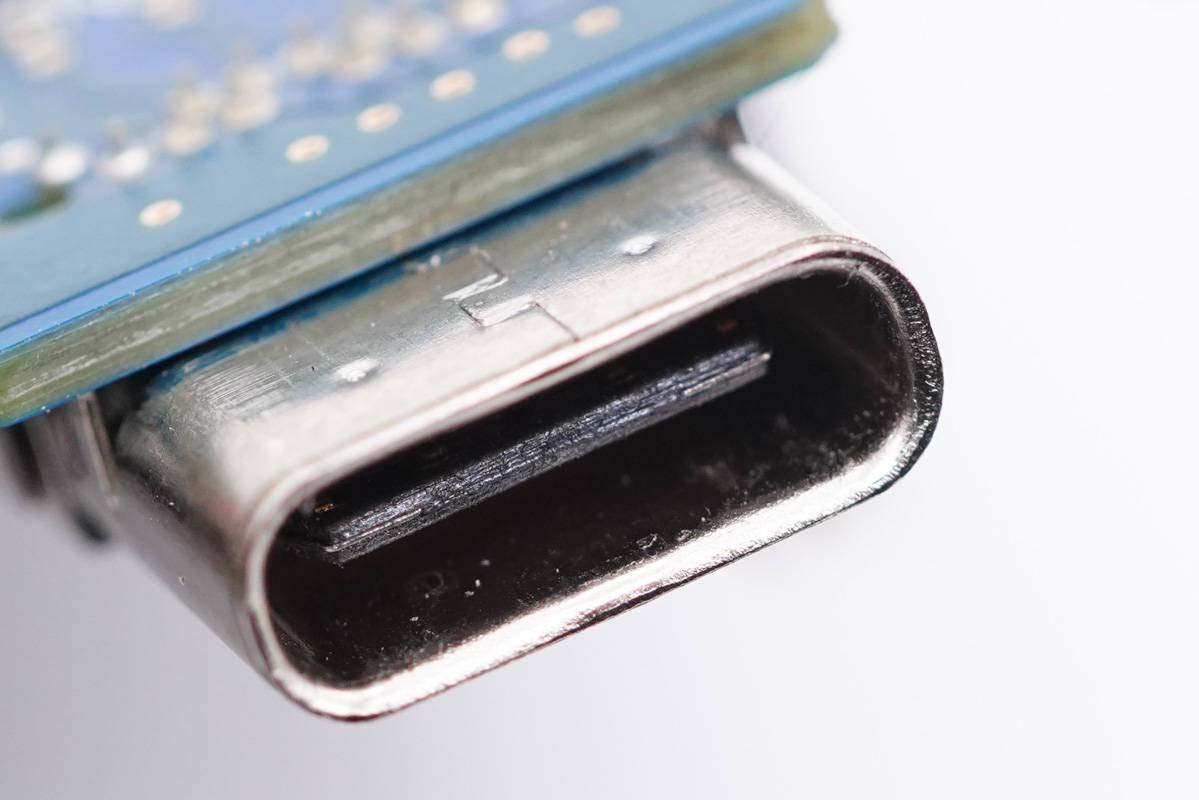

USB-C母座特寫。

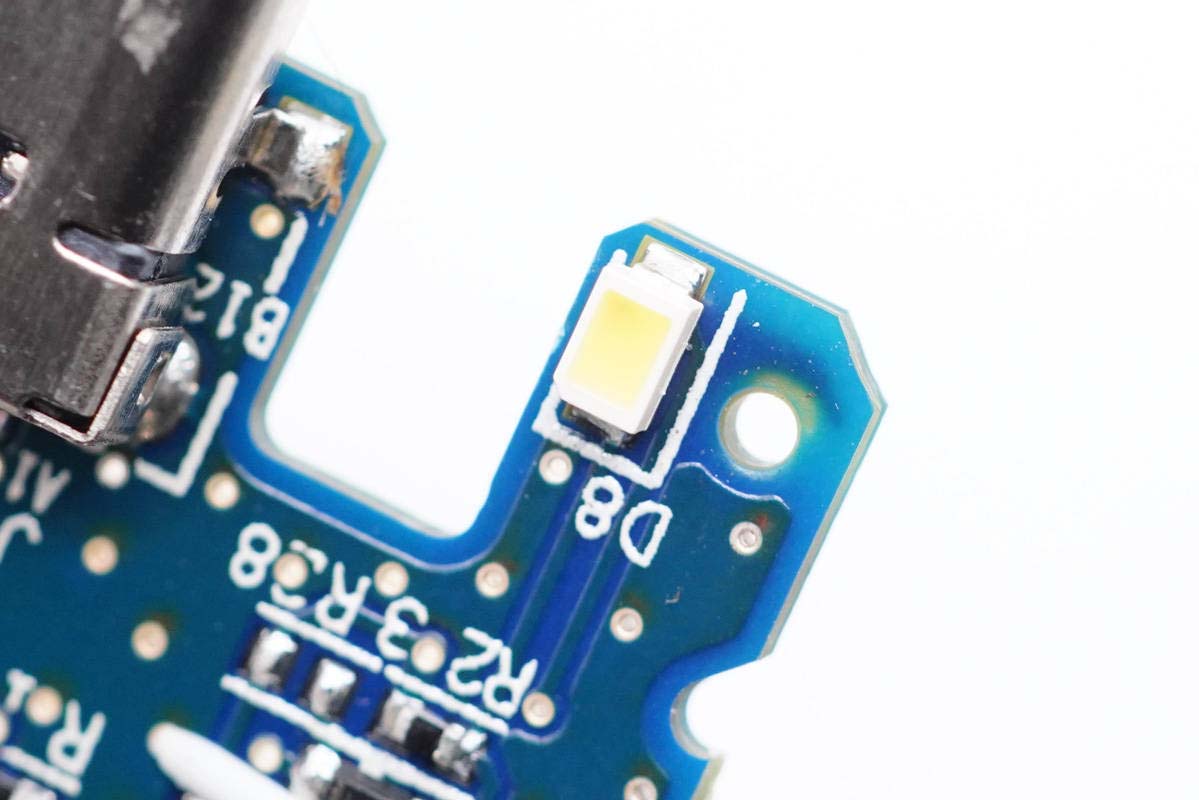

白色LED指示燈特寫。

另一顆濾波電容特寫。

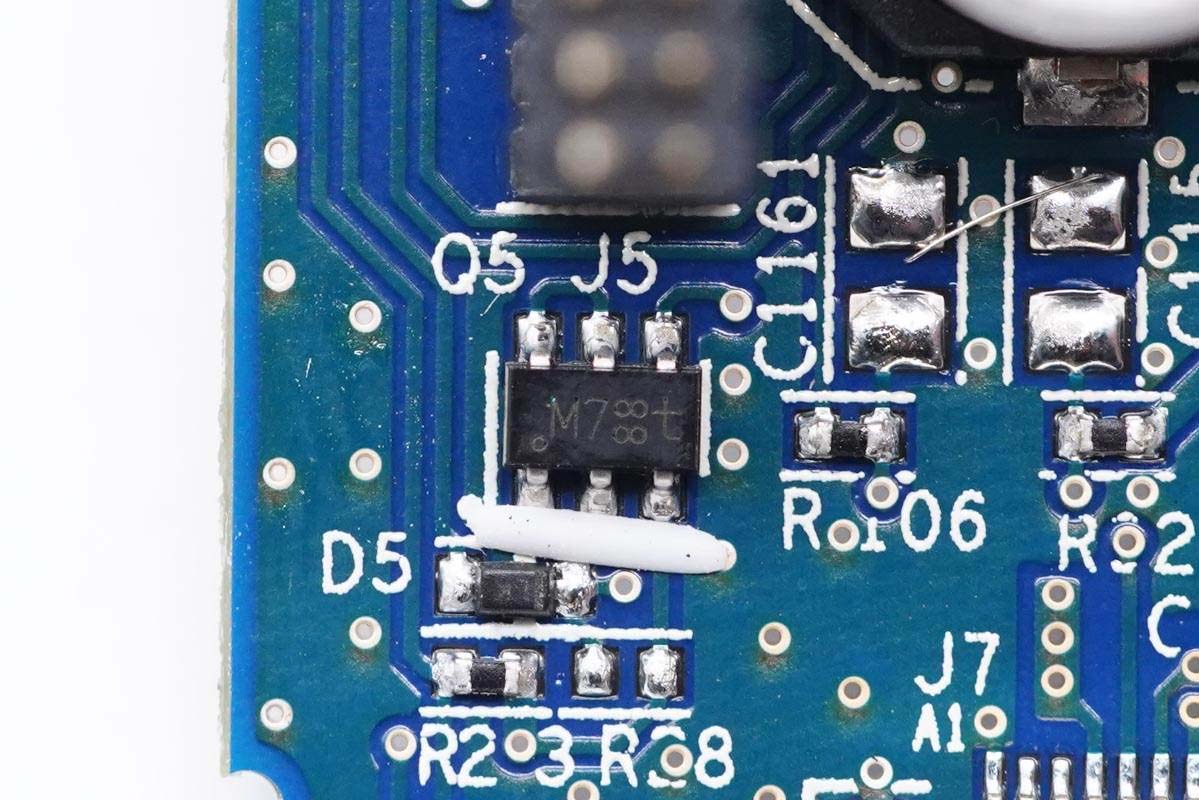

絲印M7的三極管。

另一顆4R7降壓電感特寫。

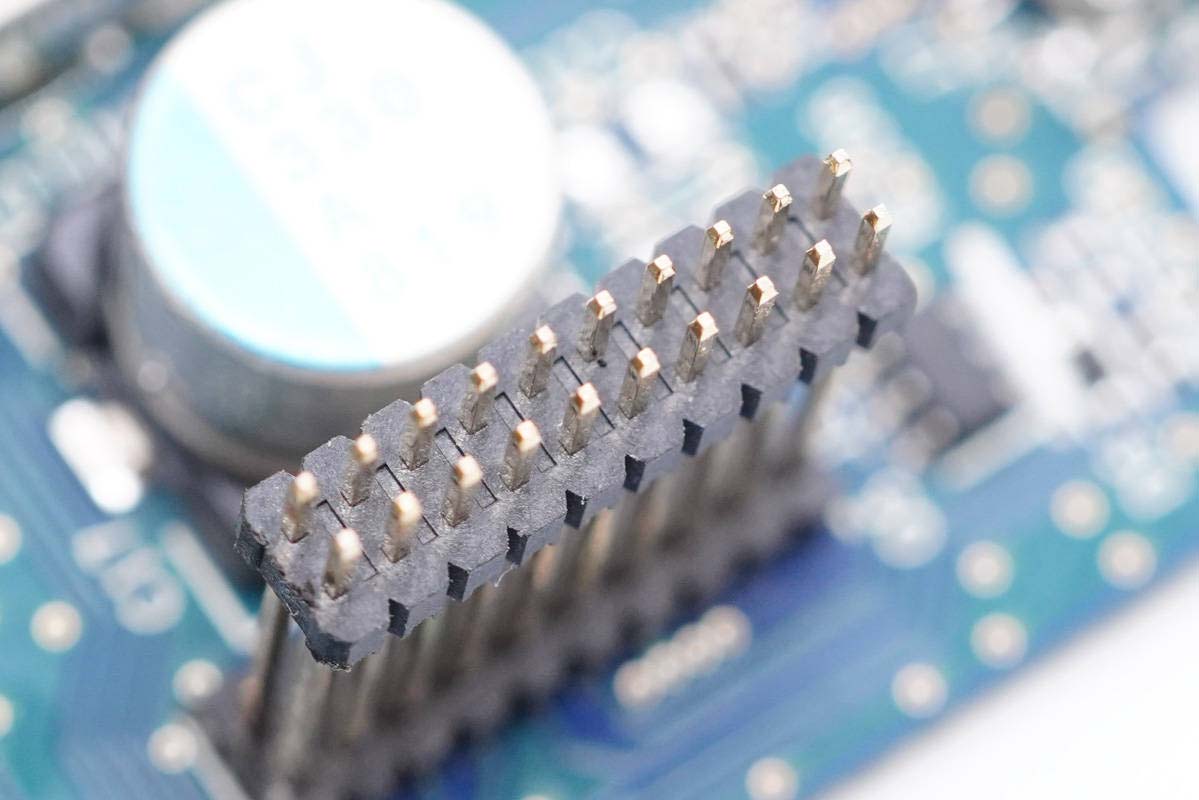

連接排針特寫，鍍金抗氧化。

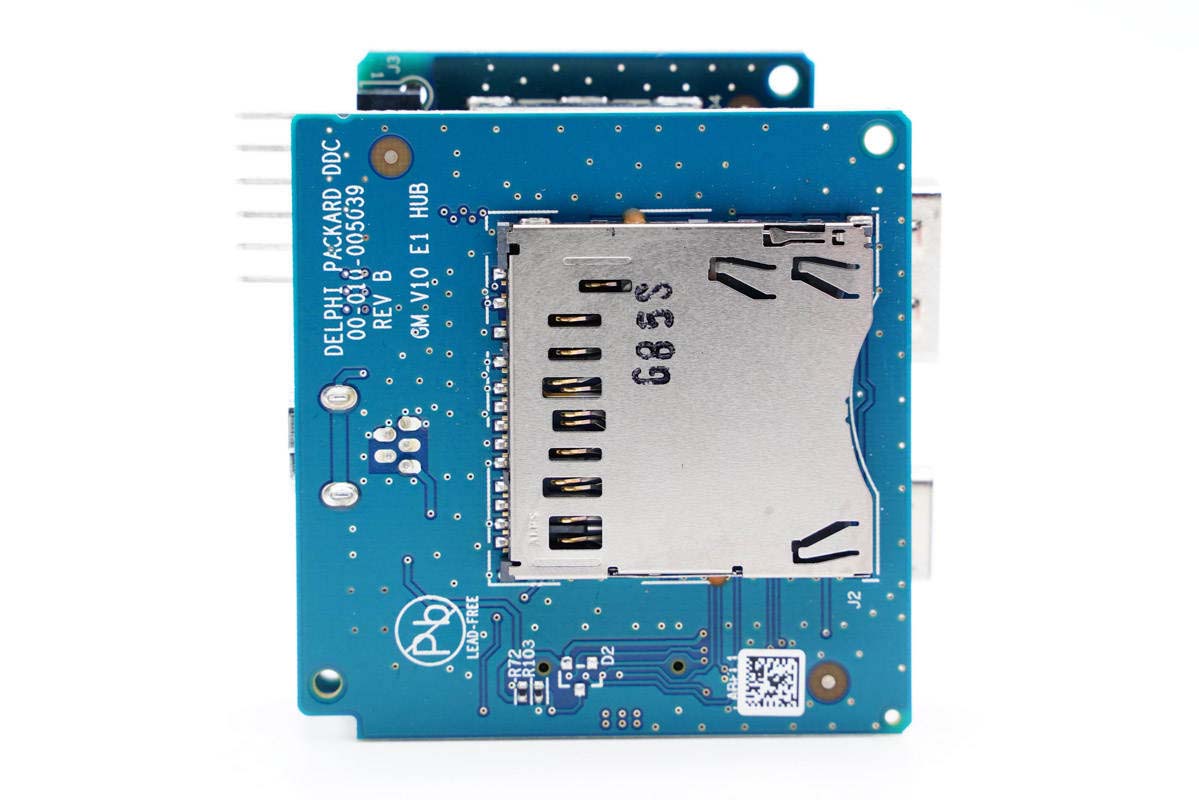

另一塊小板背面設有SD卡插槽。

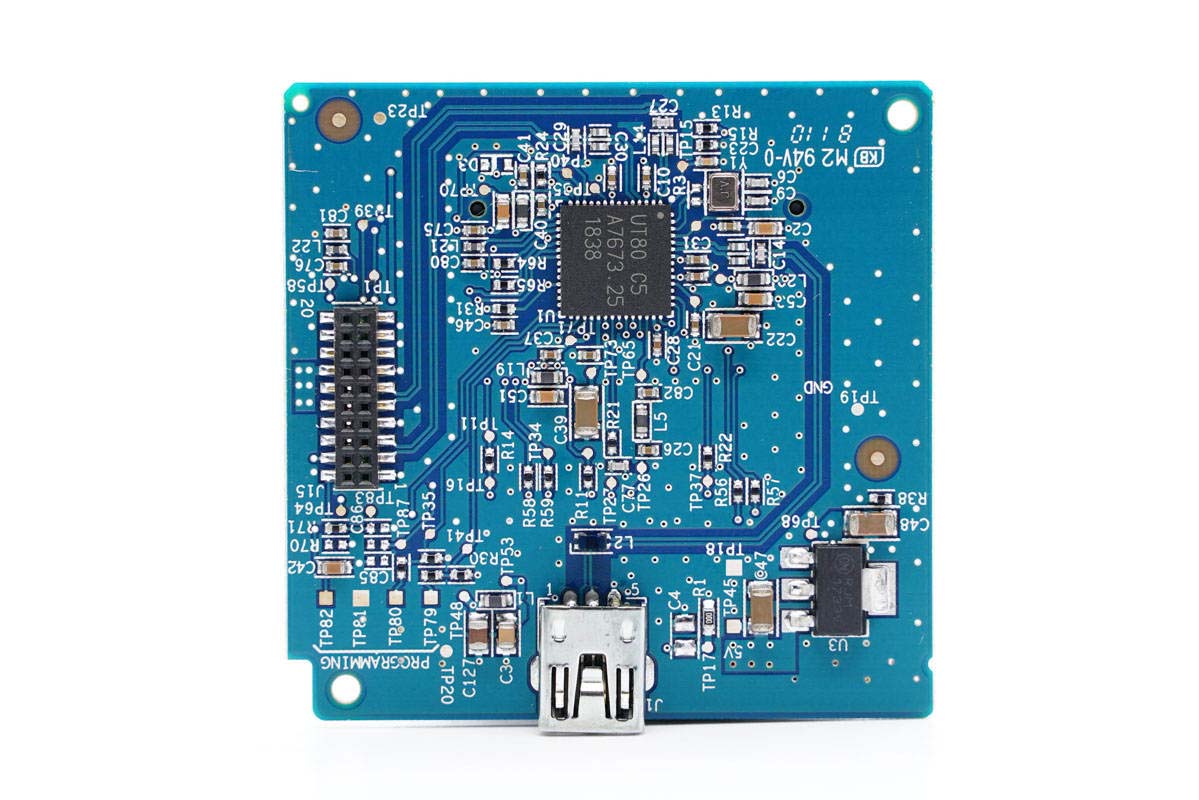

小板上有一顆芯片和穩壓芯片。

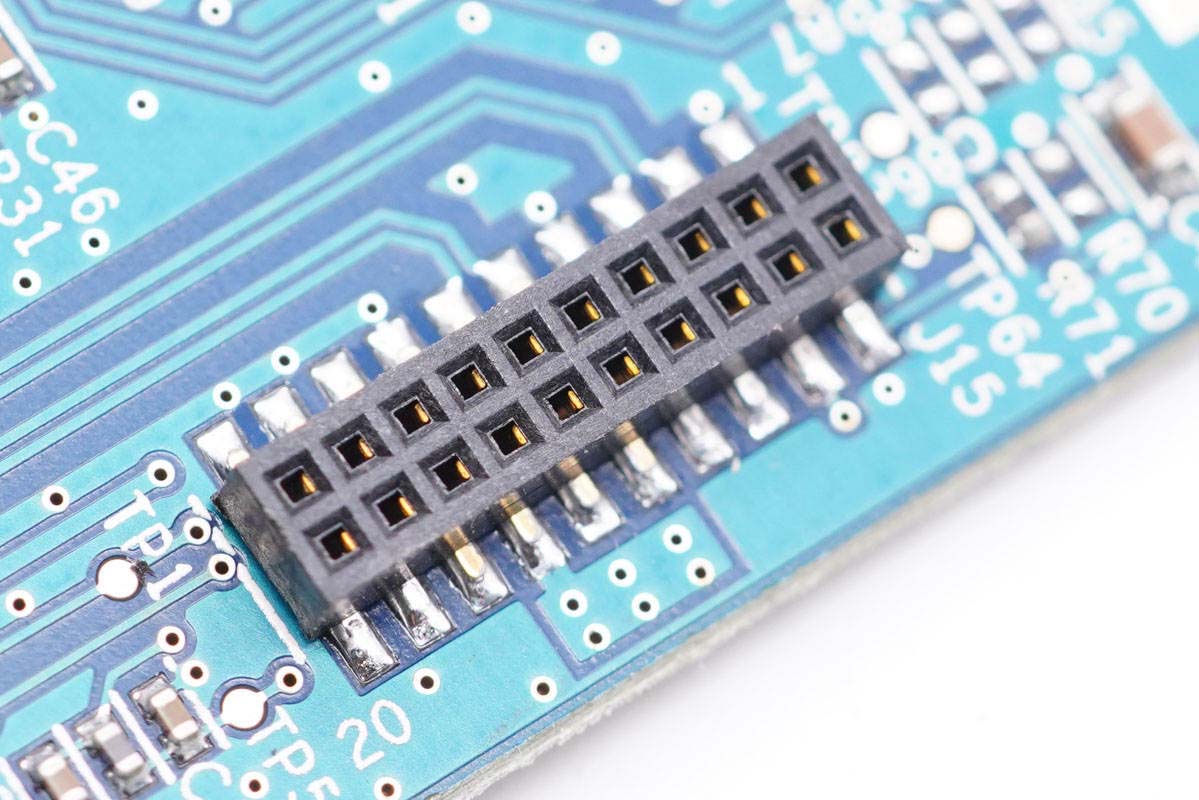

連接插槽特寫。

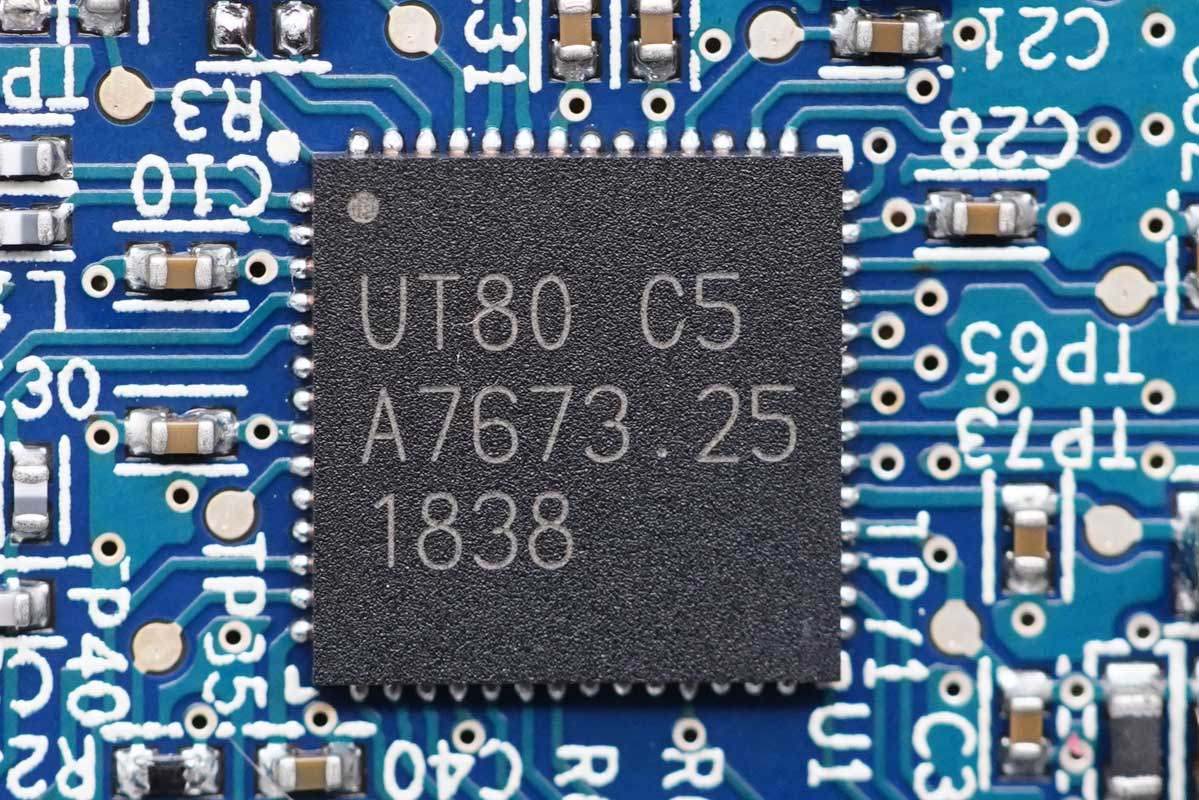

絲印A7673.25。

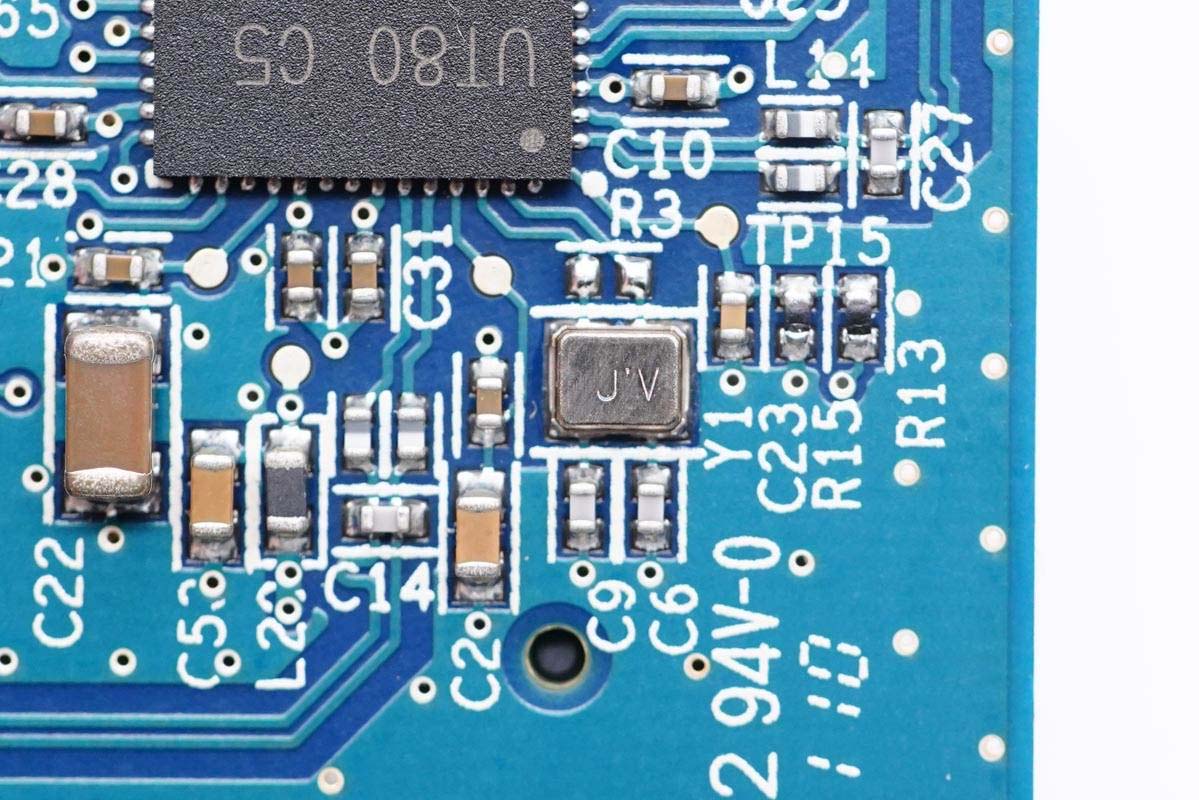

旁邊的晶振特寫。

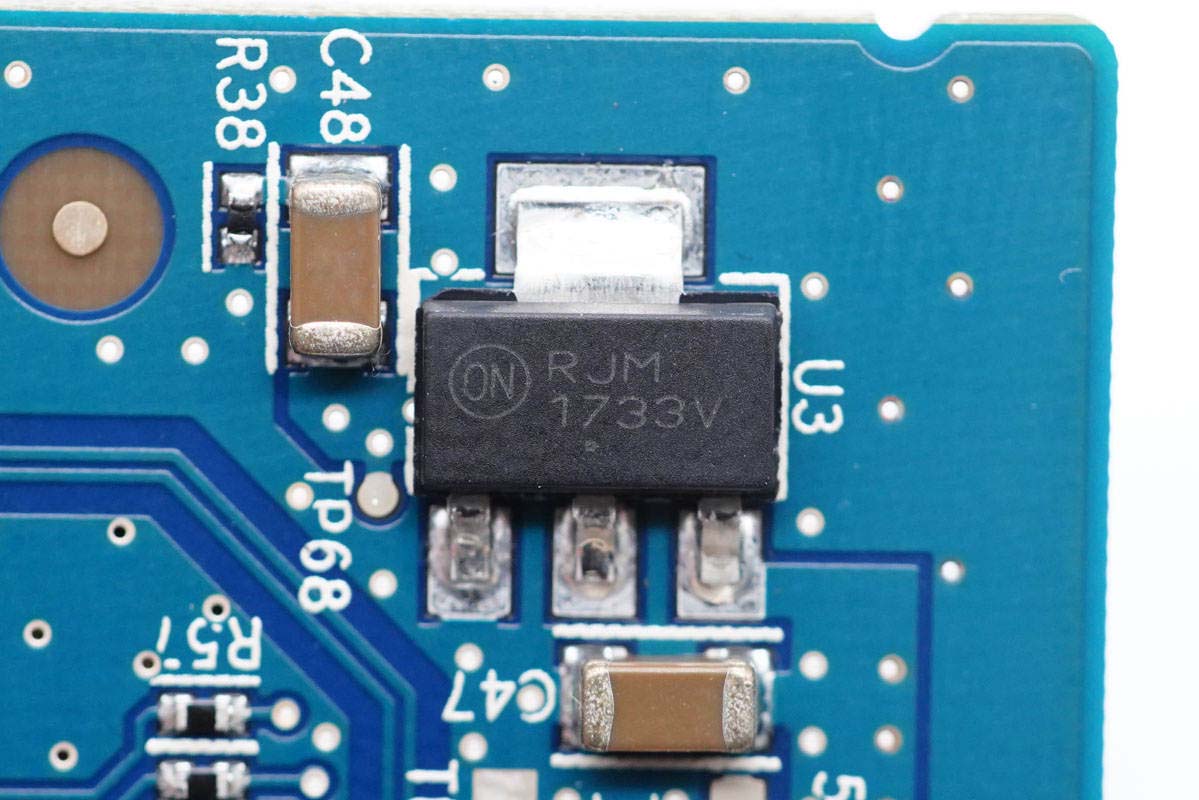

安森美的1733穩壓管。

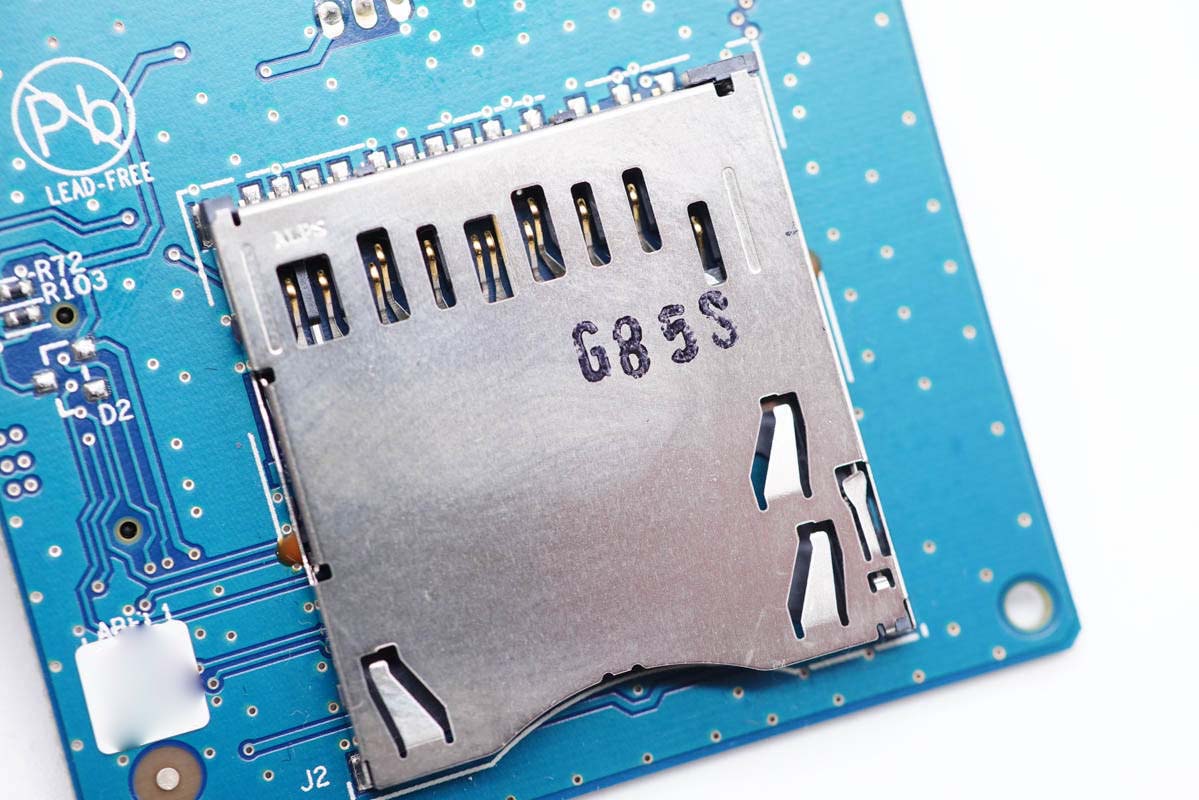

SD卡插槽特寫。

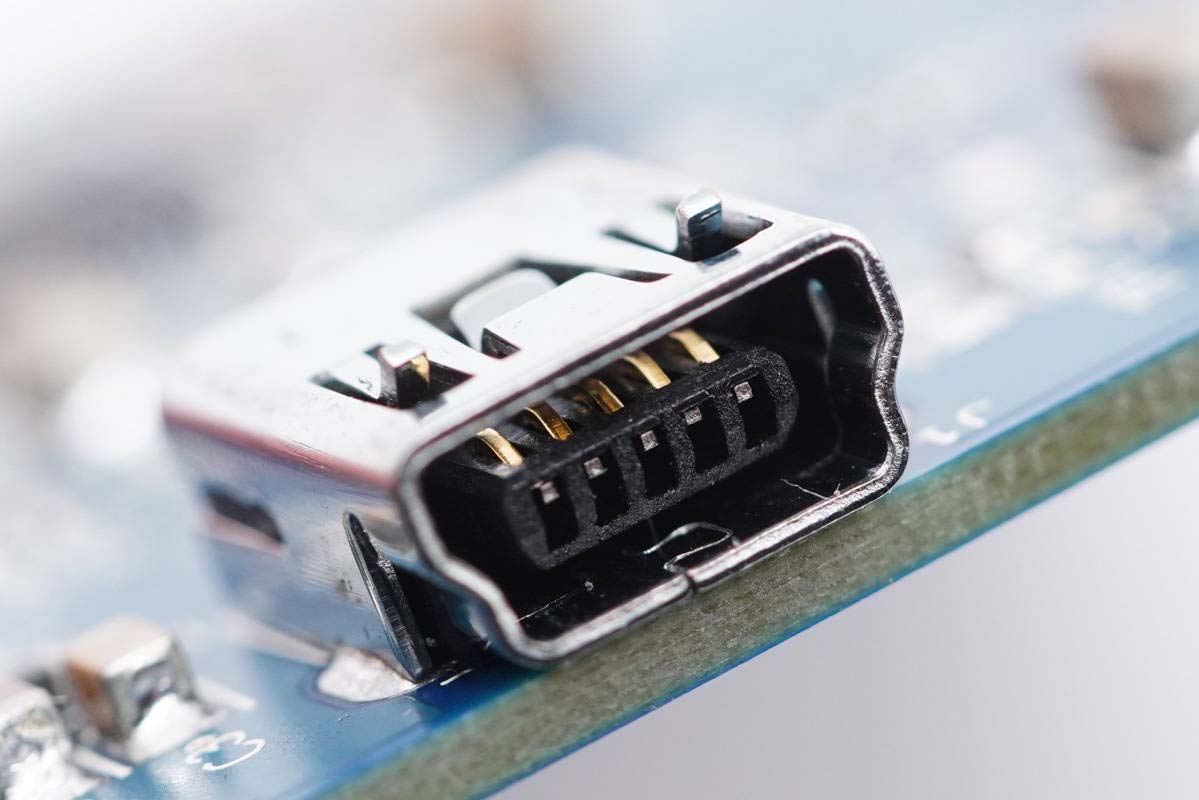

Mini USB接口特寫。

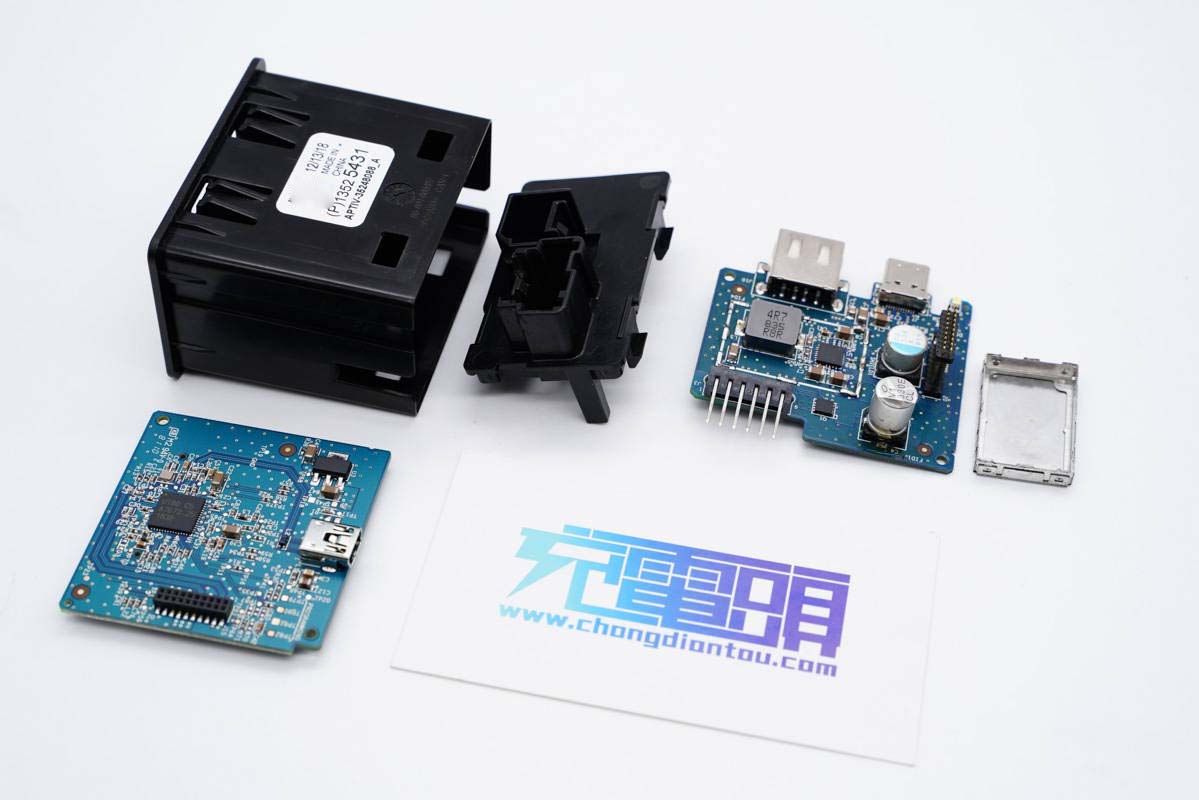

全部拆解完畢，來張全家福。

充電頭網拆解總結

Delphi德?tīng)柛＿@款車載充電模塊具備USB充電和SD卡槽功能，設計上采用方便的插拔式設計，外殼采用卡扣固定封裝，使用、維修和更換等都會非常方便。充電頭網通過拆解發現，模塊內置雙層PCB板，采用排針連接，排針鍍金抗氧化。采用MPS MPQ4486進行電壓轉換為USB接口供電。
