經過多年的積累，如今的魅族已不再是當年那個單純生產MP3的魅族，不斷的堅持以及對于產品品質的追求，魅族在智能手機的赤焰戰場上終獲一方城池。憑借良好的品牌口碑，魅族近期頻推手機充電周邊設備，移動電源、旅充、車充一應俱全，今天給大家?guī)?lái)的就是魅族的一款快充旅充的評測及拆解。
一、開箱
下面我們來看先旅充。包裝簡潔，凈白的主體。
產品主要參數：雙口輸出，USB1 5V/2.4A，USB2 5-8V/3A、9-12V/2A。產品并沒有標明具體的快充協議，但從標注的方式來看，這應該是一款支持QC3.0ClassA的快充設備。
作為一款系列產品，魅族快充旅充繼承了前代非快充兩口旅充的外觀。整體設計較為傳統，涵蓋了較多經典設計元素，例如四角圓弧，前后兩面平面、縱列U口輸出等。
從側面看，魅族這款旅充上下側邊并不平行，而是略微有些梯形。
AC插頭為折疊設計，這也是旅行充電器的標配。折疊插頭設置在旅充的中部，這種設計的好處是在插入插座時可均衡用力，避免偏向一側插頭設計可能會出現的折疊插頭回縮的弊端；但是也會造成占用更大的插座空間，造成插座插頭間相互擁擠的情況。
磁鐵測試并不吸附。
插頭面的標注十分的詳細，幾乎利用了這面的全部可用空間。
該款快充旅充的具體型號為：MU11（同系列的非快充雙口旅充型號為 MU01），雙口最大輸出為：36W，各口輸出參數與外盒標注一致。
從下方的信息得知，這款旅充并非魅族自產，而是出自深圳市迪比科電子代工。
輸出面縱列兩個U口，上方為普通口，傳統白色插座，下方為快充口，采用了藍色插座。除了插座顏色區別，旁邊并未有相關標示。藍色U口的下沿小長條是LED指示燈，光線為藍色，而且光線強度可隨著電壓的升高而增加亮度。

魅族 MU11 旅充的寬度為：29.33mm。
因?yàn)閭?cè)邊稍呈梯形，這里測量的是中部的長度，為：58.30mm。
縱深厚度為：55.34mm。整個尺寸約為成人掌心大小，適合日常外出攜帶。
重量為88g。
二、拆解
魅族 MU11雙口快充旅行充電器采用插頭端面蓋板結構，結合方式為超聲波焊接，無卡扣，拆解難度不大。
外殼內部?jī)蓚?cè)有PCB導軌槽，U口及指示燈處均有加強筋，做工不錯。
PCB元件面比較顯眼的是一小一大的兩個高頻變壓器，初步判斷為獨立兩路AC-DC。
AC插頭與蓋板為一體化設計，三枚自攻釘固定保證了足夠的強度。
進線端有保險管、X電容及共模電感。
高壓側濾波由：2*10μF高壓電容+差模電感+15μF高壓電容組成 CLC 濾波。
兩個變壓器中間的是Y電容，變壓器四周都有大量的704硅膠用于固定和加強絕緣。
較小的這個變壓器屬于非快充端口，它旁邊的820μF的固態電容負責這一路的低壓側濾波。
較大變壓器旁的兩枚470μF/16V固態電容負責QC端的輸出濾波。
PCB的一側使用了導熱硅膠用于輔助散熱。
導熱硅膠覆蓋的兩枚IC還涂覆了散熱硅脂，工藝細節值得肯定。
整個PCB面的元器件較多，有5個主要IC和2個場管。
這部分屬于QC3.0端AC-DC，仙童 TG7AA602與07N65A場管組成高壓側PWM，低壓側則由仙童 6290QH及AO4294場管組成。兩枚仙童IC均未能查到具體Datasheet，低壓側的仙童 6290QH 應該兼顧二次側同步整流控制及QC識別功能。
普通5V為獨立AC-DC，高壓側PWM采用矽力杰SY5220（絲印BGJ60A），二次側采用AC-DC 同步整流控制IC JW7707D，識別采用 UC2634；整套方案與魅族雙口旅行充電器 MU01 相同。
三、測試

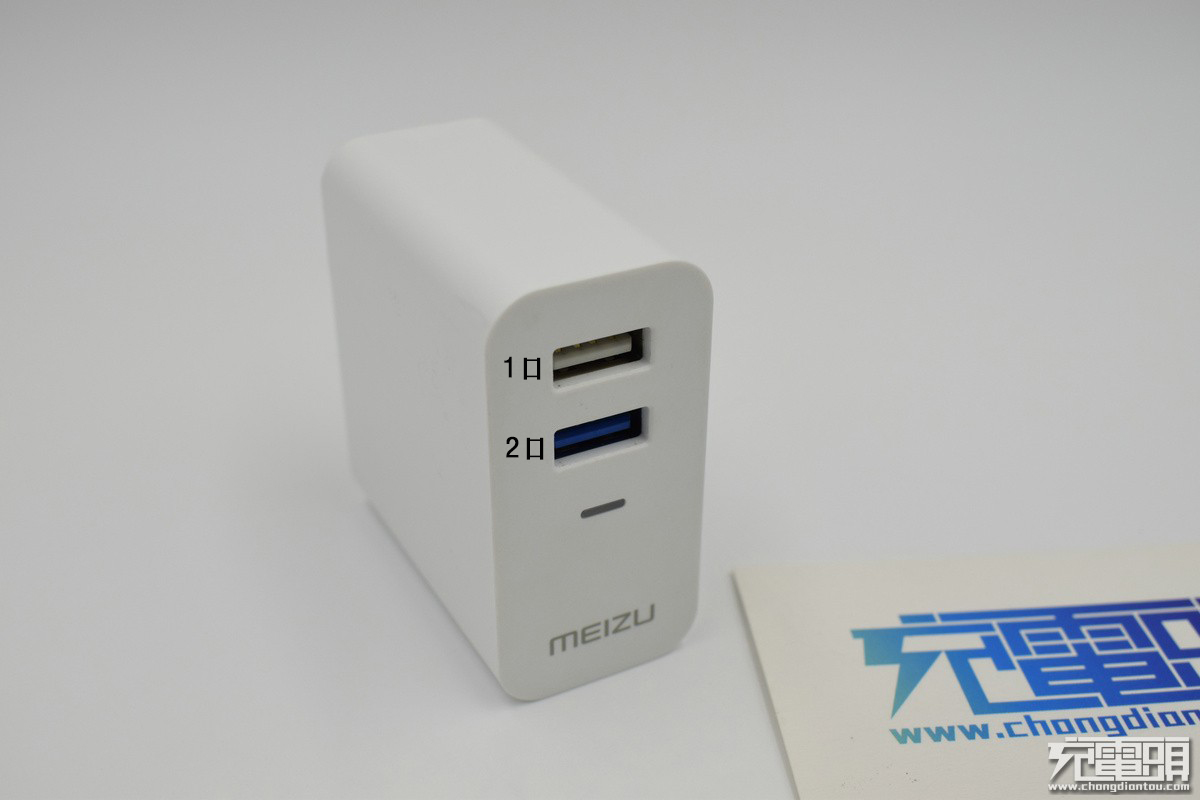

201730pks6p6k1p7tgt0mo
?輸出口定義如上。
首先測試QC3.0特性，以證實該款充電器支持QC3.0。
普通口步進，最大輸出為：5.23V/2.70A/14.1W，線補強勁。
QC口5V檔步進，最大輸出為：5.22V/3.50A/18.3W，輸出功率超過標稱，依然有很強的線補。
QC口9V檔步進，最大輸出為：9.27V/3.40A/31.5W，輸出功率和線補都很兇悍。
QC口12V檔步進，最大輸出為：12.19V/2.40A/29.3W，表現依舊不錯。由于兩路輸出為獨立線路，兩路合計最大輸出達到驚人的45W。
meizu1
meizu-2

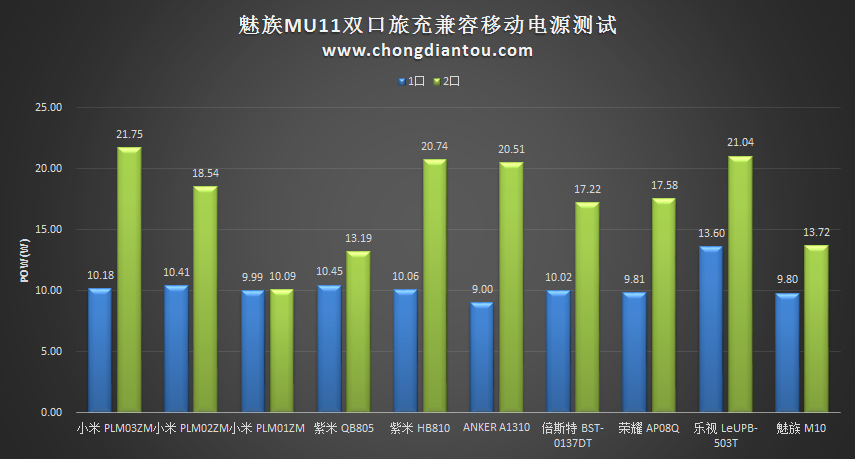

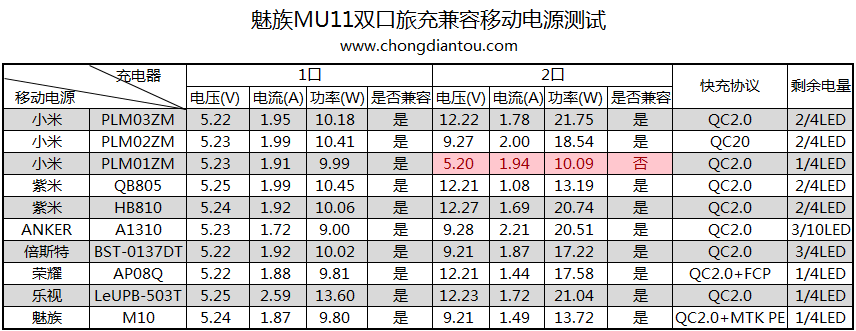

在對移動電源充電的兼容性測試上，僅小米 PLM01ZM 未能握手QC。
meizu-3
meizu4

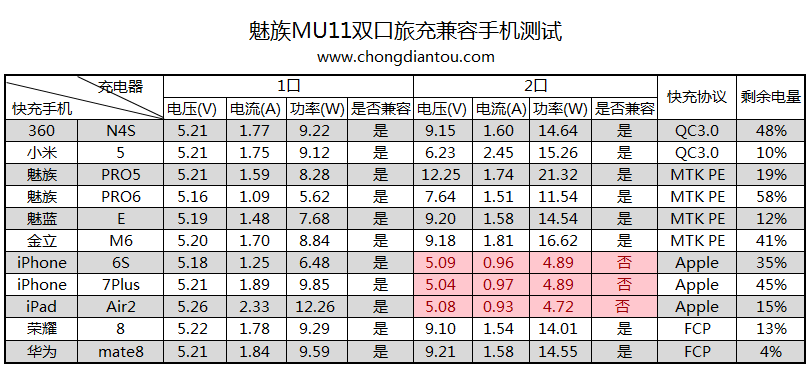

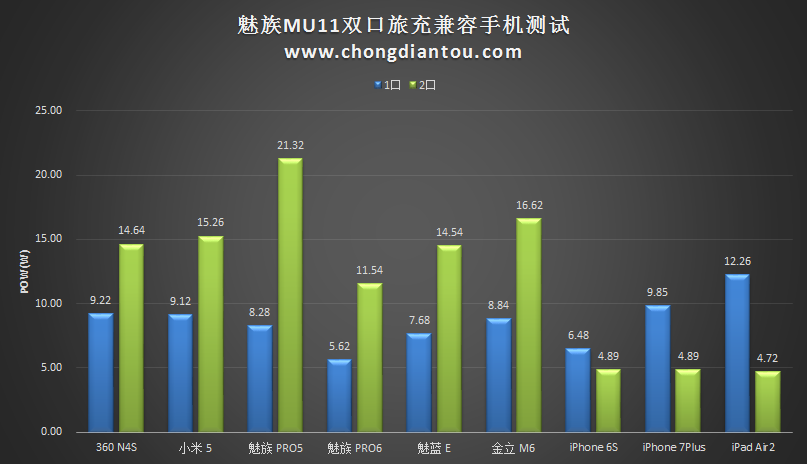

對手機充電情況進行測試，證實魅族 MU11 QC口支持QC2.0/3.0、mtk PE、FCP，但是不支持蘋果設備快速充電，而普通口彌補了這一遺憾。
四、總結
魅族雙口旅充做工和用料都很實在，實際測試看來也表現不錯，不過顯然魅族沒有花大力氣去宣傳，感興趣的小伙伴可以關注下。
?
