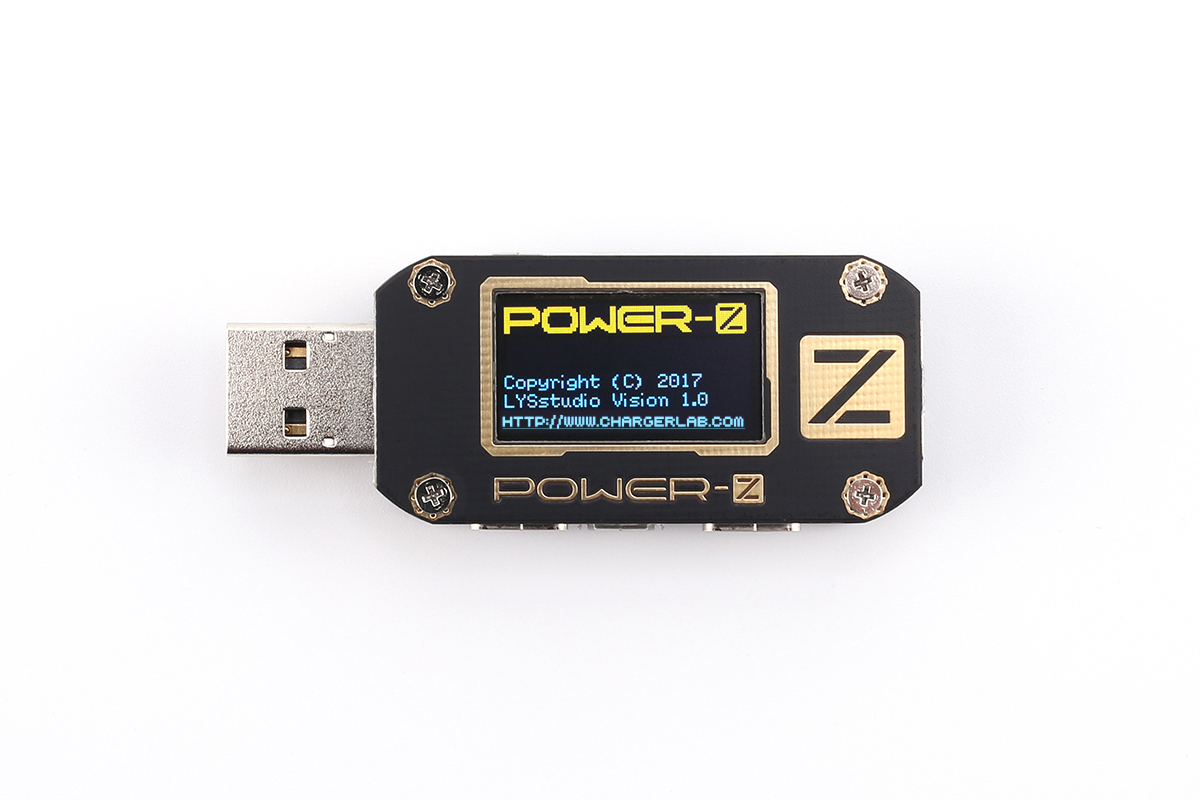

ChargerLAB是一家專注于充電領域的英文網站，旗下品牌“POWER-Z”目前推出了一款可測量USB PD的儀表KM001。與此前市面上推出的只能用來測試PD的儀表不同，該表充分考慮到了充電物理接口更新?lián)Q代之際的復雜性，以及充電協議的多樣性，將最為常見的USB-A接口、MicroUSB口、Type-C接口集成在了一起，除了專業的USB PD測量外，還可以用于測量QC3.0/2.0等各種快充。為了方便廣大愛好者，特提供相關固件更新和資料下載。
POWER-Z（ KM001）中文高級QQ群：68821762
使用說明書：點擊下載（2018年8月3日）
固件更新視頻：
[embed]http://v.youku.com/v_show/id_XMzE4NzcwMzM0MA==.html?spm=a2hzp.8244740.0.0[/embed]
一、固件下載
1.?固件版本V1.0.1（2017年5月1日）
更新日志：初始化版本
下載地址：請點擊
固件更新教程：請點擊
2、固件版本V1.1.0（2017年5月14日）
更新日志：
①?修復屏保時,再按按鈕時的一些問題,比如開啟誘騙時,再按按鈕會復位.解決后,則會保持 屏保之間的畫面；
②修復PD測試幾個bug 典型的問題是樂視的PD充電頭誘騙時會復位死機,連接HID供電時,部分USB表會出錯；
下載地址：請點擊
3、固件版本V1.1.3（2017年5月27日）
更新日志：
①修復屏保時,再按按鈕時的一些問題,比如開啟誘騙時,再按按鈕會復位.解決后,則會保持 屏保之間的畫面；
②修復PD測試幾個bug 典型的問題是樂視的PD充電頭誘騙時會復位死機,連接HID供電時,部分USB表會出錯；
③ 修復上位機溫度顯示錯誤；
④ 改善了顯示屏刷新效果,利于相機拍攝,以往相機拍攝時,很容易出現黑色斜條紋干擾,人眼無法察覺到這現象；
⑤增一個功能,離線數據可以將5組存儲空間合并為一個存儲空間,叫做Merge memory space,并設置有一個開關,這樣在某些情況需要更多的數據樣本時,或者為了記錄更長時間的數據時,這個功能非常實用.為了配合這個新功能，需要使用PC端的APP升級到V0.0.3以上版本才可以正常使用；
下載地址：請點擊
4、固件版本V1.1.6（2017年10月10日）
更新日志：
①優化PD測試部分,提高兼容性 ；
②解決測試PD電源難用問題,由于PD電源默認是不提供電源的,所以上電會出現閃屏或黑屏情況, 這時按住右鍵上電配置要測試的模式 ；
③新增PD3.0數據顯示,誘騙等 ；
④針對PD測試部分增加中文提示；
下載地址：請點擊
5、固件版本V1.1.6（2017年11月12日）
①修復當在進行累計容量統計時,未知強制的停止記錄。
下載地址：請點擊
6、固件版本V1.1.6（2018年2月26日）
①大調整PD測試部分的功能,新增E-marked線測試.；
②增加華為快充FCP,SCP協議觸發,也及充電器的功率檢測,同樣FCP可以支持到12V觸發；
③增加三星快充AFC協議觸發,同樣也是直接支持到了12V；
④增加展訊快充SFCP協議觸發；
⑤增加了快充協議自動測試功能,3秒內搞定一個充電器的檢測；
下載地址：請點擊
二、電腦端軟件下載

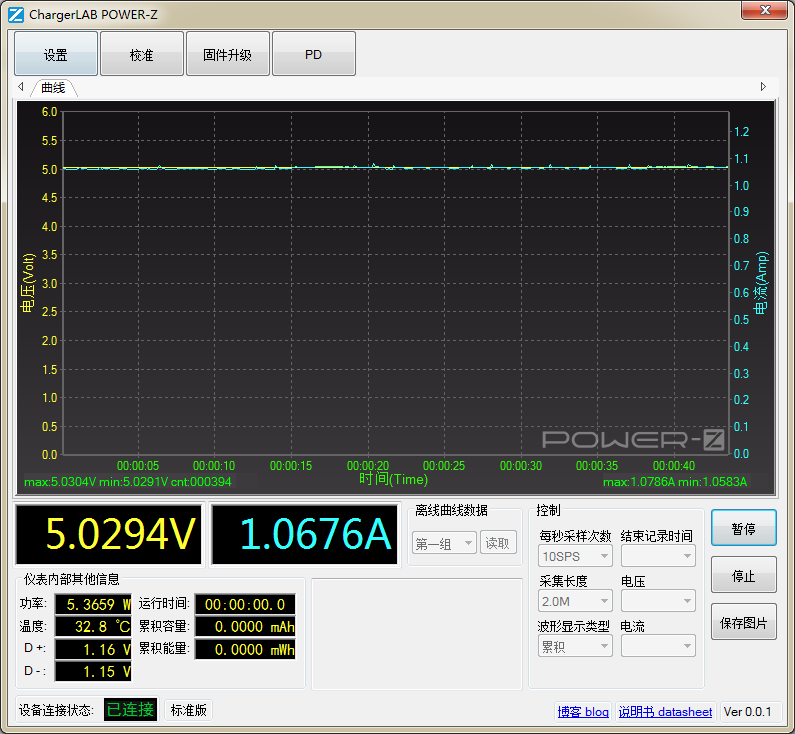

1、ChargerLAB POWER-Z V0.0.1（2017年5月1日）
?
更新日志：初始化版本
下載地址：請點擊

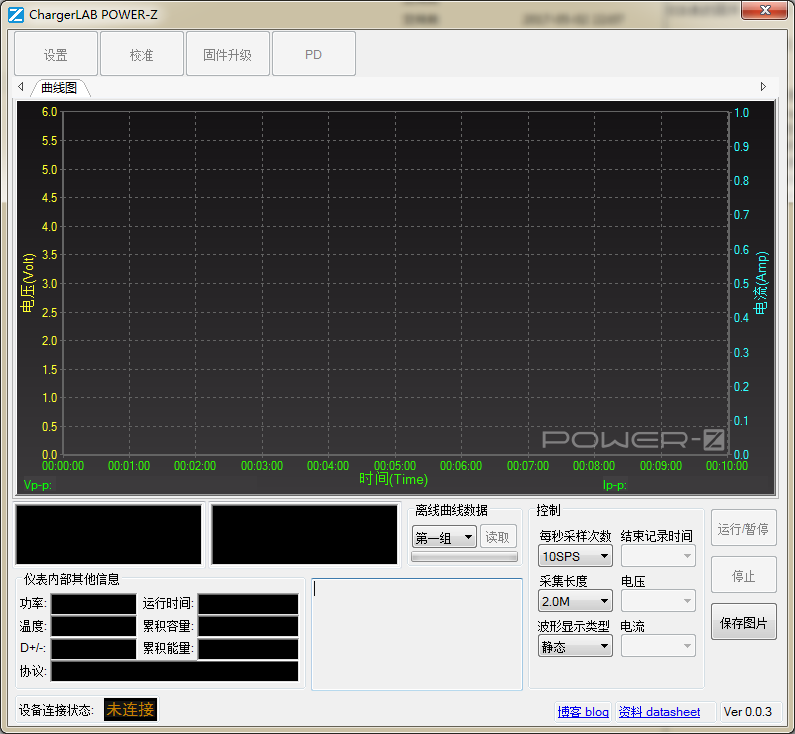

2、ChargerLAB POWER-Z V0.0.3（2017年5月27日）
?
更新日志：
下載地址：請點擊
3、ChargerLAB POWER-Z V0.0.4（2017年7月26日）
更新日志：
①修改因識別錯誤造成的無法聯機
下載地址：請點擊
?

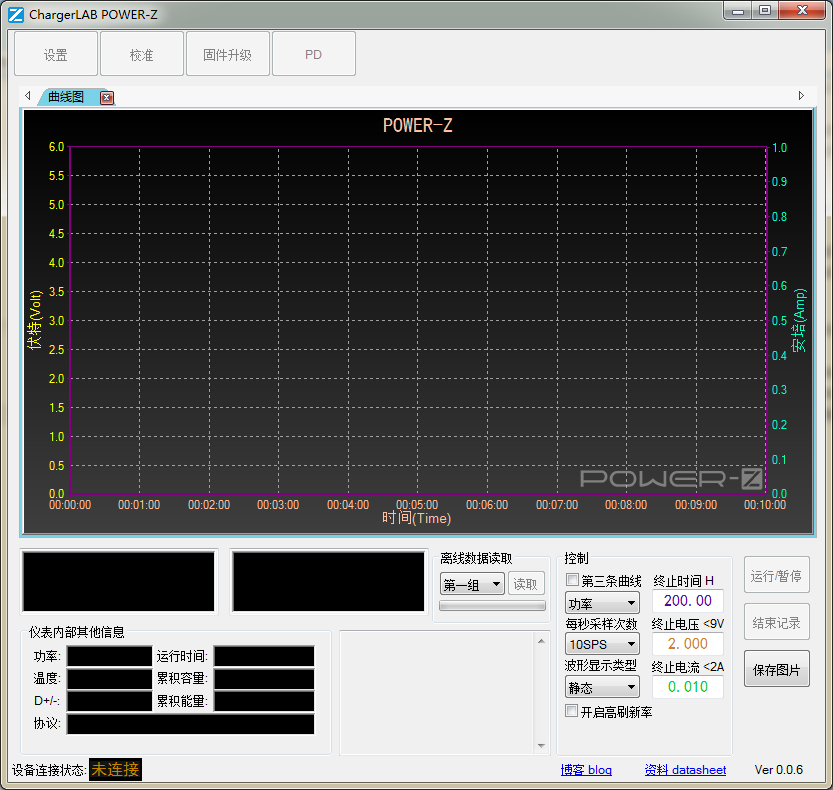

4、ChargerLAB POWER-Z V0.0.6（2017年10月10日）
?
?
更新日志：
①自定義截圖尺寸,720P,1080P,4K任意選, 4K截圖非常細膩,該換4K顯示器了 ；
②自定義繪圖顏色.；
③自定義結束條件 ；
④新增數據在線數據獨立顯示,USB表上的容量數據與 電腦記錄的分離,在線記錄瞬間提升實用性, 高數據量,高精確度強烈建議使用電腦記錄 ；
⑤新增第三條曲線,可自定顯示內容 ；
⑥多選項卡片式圖表,可查看歷史數據 ；
⑦可全屏顯示軟件,大屏繪圖就是爽 ；
⑧全面優化底層代碼,繪圖效率提升10倍,高速記錄不卡頓 ；
⑨專業版部分新增PD3.0,QC4.0誘騙和數據分析,全新分析界面；
下載地址：請點擊
?
5、ChargerLAB POWER-Z V0.0.7（2017年11月27日）
①修復幾個用戶反饋的bug,導出離線數據報表出錯；
②記錄曲線數據時,當設置為非10SPS時,停止條件出錯；
下載地址：請點擊
?
6、ChargerLAB POWER-Z V0.0.7（2017年11月28日）
強烈建議更新版本！
①修復幾個用戶反饋的bug,導出離線數據報表出錯；
②記錄曲線數據時,當設置為非10SPS時,停止條件出錯；
下載地址：請點擊
?
待更新……
7、ChargerLAB POWER-Z V1.2.0（2018年2月26日）
①增加1000SPS數據采樣,即1ms一個數據,曲線非常精細,不丟失高頻電壓電流波動,所有細節一覽無遺；
②全面優化曲線數據量增大時造成程序卡死,現在效率非常高,CPU占用資源非常小,就算繪制了一千萬條數據也能絲般順滑,當然高速繪圖對CPU,GPU依然比較高,低配置電腦繪制三百萬點數據后會一定的卡頓；
③大幅調整主界面控件,放大縮小對話框不再有難以容忍的閃屏現象；
④增加一個設置儀表的對話框,新手或懶人可以直接在電腦上設置儀表上的常數了；
⑤增加一個在電腦端控制儀表誘騙快充協議的功能.可以非常方便的實現自動測試；
⑥增加曲線的原始數據導出,即osc格式文件,同樣可以把osc文件再導入到程序查看；
⑦改進了以往版本曲線的時間間隔不規則,這會影響曲線數據點的時間準確率,同樣導出數據時,時間這一項沒有對齊即 0,1,2,3這樣有規律的增加;
⑧全面調整曲線窗口的操作體驗,可以在程序的充分利用鼠標拖動曲線,坐標軸,來查看不同時間點的細節.也增加了鼠標滾輪來放大縮小垂直坐標軸等.總之符合日常操作習慣,大幅提升工作和使用效率；
⑨大幅改進PD測試專用窗口中的功能,例如,彈出后主窗口不使用了,現在測試PD和繪制曲線兩不誤；
⑩PD部分新增E-Marker線纜測試；
?修復已知的N個bug；
下載地址：請點擊
8、ChargerLAB POWER-Z V1.2.1（2018年4月15日）
電腦端程序
①PD部分增加APPLE原裝充電器的信息讀取；
②增加反向電流的正常曲線繪制；
③修復已知的N個bug；
?
儀表端程序
④增加反向電流箭頭符號；
⑤原裝AFC快充協議正常握手；
⑥CC數據線正常識別；
⑦幾個主界面增加中文提示;
⑧修復已知BUG；
下載地址：請點擊
?
9、ChargerLAB POWER-Z V1.2.3（2018年7月9日）
電腦端程序
①修復已知BUG；
儀表端程序
①修復已知BUG；
②優化協議測試,解決部分多協議充電器正常觸發,并在手動觸發界面增加一些"Non original"(非原裝)字符 ；
下載地址：請點擊
?
10、ChargerLAB POWER-Z V1.3.0（2018年9月3日）
①修復電腦在休眠時的錯誤,記錄曲線時禁止系統的電腦休眠功能,停止時再恢復.
②修復升級固件V1.2.6后有出現毛刺現象,也就是V1.2.6固件是這個更新準備的.與舊版本不兼容,請?jiān)谑褂帽続PP版本時,同步升級固件到V1.3.0配合使用.
③新增曲線采樣雙緩沖機制,獨立線程采集數據,有效解決高速采樣時的時差.同樣,低配置的電壓也可以采集大容量數據,之前記錄一段時間后就出現超時現象.
④新增D+/D- 電壓曲線繪制,這個功能可以幫助工程師監測快充協議的過程數據.
⑤修改導出數據,導入數據功能,改用新的擴展命名,不再支持舊格式,CSV格式增加D+/D-電壓
⑥GUI界面微調,如直接顯示按鈕新增離線的數據從哪導入.
⑦輔助曲線顏色調整,如需修改顏色,可以在Config.ini文件中更改.
⑧新增曲線中鼠標坐標的數據
?
11、ChargerLAB POWER-Z V1.3.1（2018年9月14日）
①更新PD協議分析儀多處關于USB4的功能特性
②修復PPS電源請求異常;
①修復PPS電源請求異常;
②修復部分QC電源無法進入
①小改動
①修復PD電源連接電腦時異常;
②修復無法手動測試E-Marker線,必須連接電腦才可以等問題。
②新增雷電3線檢測
③更新Apple USB-C 18W 電源信息正確讀取，需要配合最新版本PC端軟件一起更新才行，請點擊主窗口右下角“升級軟件”升級到1.4.2版本以上。
