上周充電頭網給大家拆解了一款
高仿版的蘋果18W USB PD快充充電器,這篇文章充電頭網就跟大家分享另一款蘋果高仿18W充電器的拆解,一起來看看內部結構有何差異。
一、產品外觀

我們先來看一下產品外觀,上周為大家拆解的充電器是高仿B,外殼沒有絲印參數;今天拆解的是高仿A,插腳側印有詳細的參數。

在外觀方面,這兩款高仿產品幾乎沒有太大的差別,極有可能用的是同一套模具,內部結構還有待進一步拆解揭曉。

插腳側的參數絲印,有蘋果的logo,有UL、PSE、NOM等認證標志。產品型號:A1720,輸入:100-240V~50/60Hz 0.5A(USB-PD),輸出支持5V/3A和9V/2A。

在插腳方面,雖然這兩款產品都采用了美規的設計,但是插腳形狀還有一些簡單的區別。這次拆解的是高仿A插腳頭部較平,上次拆解的高仿B插腳頭部稍微圓滑一些。

USB-C輸出接口為白色邊,跟原裝充電器外形一樣。

重量方面,這次拆解的高仿A凈重約60g,這與蘋果原裝充電器的重量更加接近,上次拆解的那款高仿重量為43g左右。

使用ChargerLAB POWER-Z FL001SUPER檢測充電器的輸出協議,顯示可支持USB PD、APPLE2.4A、QC2.0、QC3.0、FCP、AFC等充電協議。

在USB PD協議下,有5V/3A、9V/2A、12V/1.5A、15V/1.2A四個輸出電壓檔位,協議版本為USB PD2.0。

使用ChargerLAB POWER-Z MF001只能檢測到充電器的功率為18W,不支持序列號檢測。

簡單測試一下,充電器的空載待機功率約為0.22W。

給iPhone XS(剩余56%電量)充電,顯示充電壓為9.01V,電流1.66A,充電功率約為15.04W,支持iPhone XS快充。

在室溫21.4℃的環境中下給手機充電一段時間,測試充電器殼體溫度升高至51℃。
看完充電器的性能之后,下面充電頭網就為大家揭開這款高仿充電器的神秘面紗。
二、產品拆解

從充電器的輸出端打開面板。可以做到無損拆解,外殼的超聲波焊接非常容易就被打開。

拆出充電器內部PCBA模塊,先來讓大家看一下正面插件部分的結構布局。

輸出端USB-C接口焊接在一塊小PCB板上,旁邊有一顆藍色Y電容,用于消除充電器的輸出干擾;小塊PCB板旁邊有一顆輸出濾波電容,品牌為Chenxing。

小塊PCB板上面有一顆八腳芯片,用作USB PD協議識別,沒有絲印信息,廠商未知。

絲印 A09T NMOS管。

USB-C接口下面有一顆光耦。

兩顆輸出濾波電容和變壓器。

變壓器上面有絲印信息。

輸入端兩個金屬片彎折成金屬槽,用于連接插腳和PCB板,旁邊有一顆大電容。

熱縮管包裹的是一顆保險電阻,用于輸入過流保護。

充電器內部使用的元器件非常簡潔,兩顆電解電容之間有兩個鋁塊,鋁塊使用熱縮管裹,并用導熱硅膠固定幫助散熱。

拆下散熱鋁塊,下面有一顆芯片。

電解電容規格為400V 15uF。

小的電解電容規格為25V 220uF。

散熱鋁塊下面是初級主控芯片。

初級主控芯片表面絲印“8115F 1837”是PWM主控芯片,來自微盟電子,內置MOS。兩個散熱鋁塊起到一定的散熱作用。

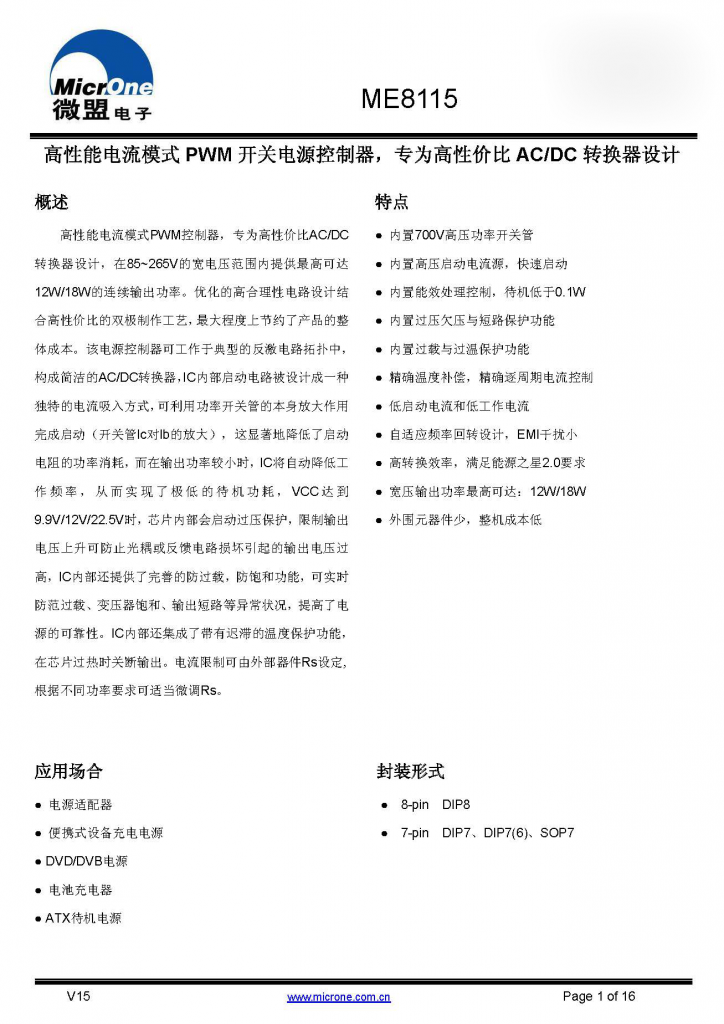

微盟電子ME8115F規格書。
PCBA背面一覽,貼片元件非常少。
輸入端有一顆“ABS10”整流橋。

絲印“CLR6212 SQA”為次級端同步整流芯片。這是一款內置N型功率MOSFET的同步整流控制器,適用于DCM和QR工作模式的電源系統,用于替換反激系統中次級整流肖特基二極管。
充電頭網拆解總結
拆完這款高仿蘋果18W USB PD充電器之后,可以看到這個充電器的板子的外圍器件非常簡潔,制造工藝也夠簡單,性價比非常高。來自微盟電子的主控芯片ME8115F方案結構簡單,成本低廉,業界首創VCC寬電壓4.4V-22V ,無需外部增加穩壓電路,兼容3.6V~12V的輸出應用,功率等級極限值18W。通過微盟電子官方了解到,目前升級版本ME8165功能更加強大,功率等級極限值提高到了24W,完全覆蓋了快充手機18W、閃充手機20W的功率需求,精確的過溫保護、自帶交流檢測限流補償,并且還有防止變壓器磁飽和等功能。
