由于個人愛好的原因，也接觸了一些升降壓芯片方案，例如凌特，TI，還有南芯的同步升降壓方案，這些升降壓基本都是輸出固定，輸入不固定的。在日常使用中，通常用作寬范圍的可調電源使用。USB-PD的寬電壓輸出范圍，正好適用升降壓，4管升降壓可以高效方便的輸出高于/等于/低于輸入電壓的輸出電壓， 方便在不同的場合使用。但是PWM脈寬調制，或者單片機外掛DAC調壓，又存在受干擾的可靠性問題。現在，高可靠性調節輸出電壓，高效的升降壓控制器已經進入我們的視野，下面為大家?guī)鞩ntersil ISL95538同步升降壓芯片介紹。

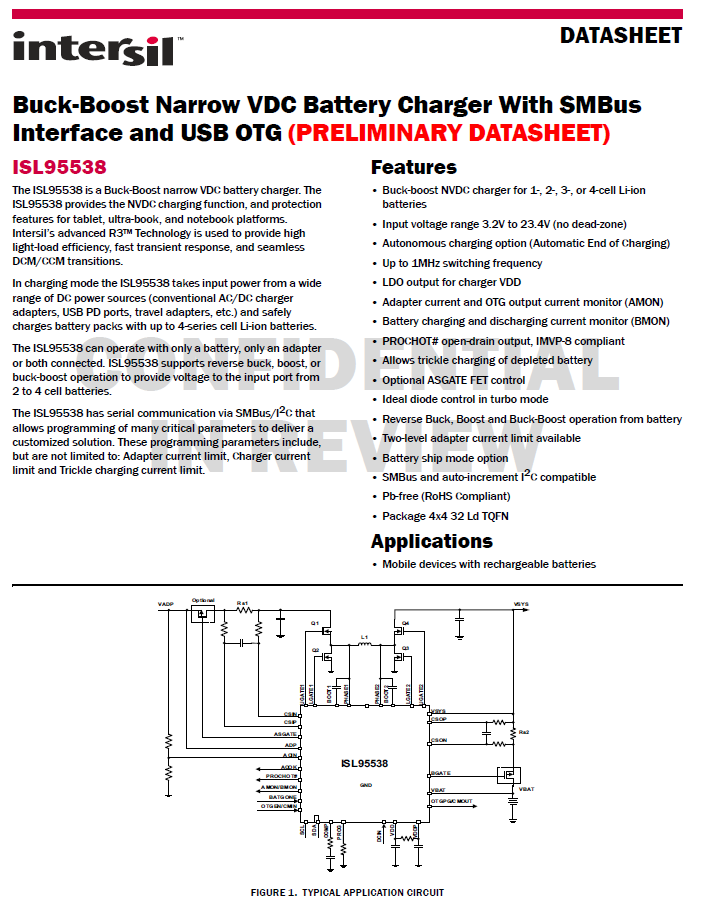

Intersil ISL95538是一款四MOSFET，單電感的同步升降壓控制器。市面上同步升降壓控制器已經有很多，原理這里不再介紹，下面開始介紹重點。ISL95538是一款NVDC的升降壓電池充電器，可為1到4串鋰電池組充電。輸入電壓范圍從3.2V至23.4V，Intersil特有技術可提供高輕載效率，快速瞬態響應，無縫DCM/CCM切換。ISL95538可以單獨在電池，適配器下工作，也可以在電池和適配器均連接下工作。ISL95538支持2-4串鋰電池的反向降壓，升壓或者升降壓操作。并且從輸入口反向輸出。這為移動電源Type-C口的應用帶來了方便。在節省一路升壓電路的同時，還降低了切換電路的設計難度。
?7234646
ISL95538可以通過SMBus/I2C總線進行適配器電流限制，充電電流限制，涓流充電電流限制等很多關鍵參數。其最高達1MHz的工作頻率，滿足日益的小型化需求。ISL95538應用于使用可充電電池的移動設備。ISL95538采用4*4mm TQFN封裝。

Datasheet下載：猛戳這里（充電頭網首發）
  應用案例：

ZMI 10號USB PD移動電源拆解與評測
